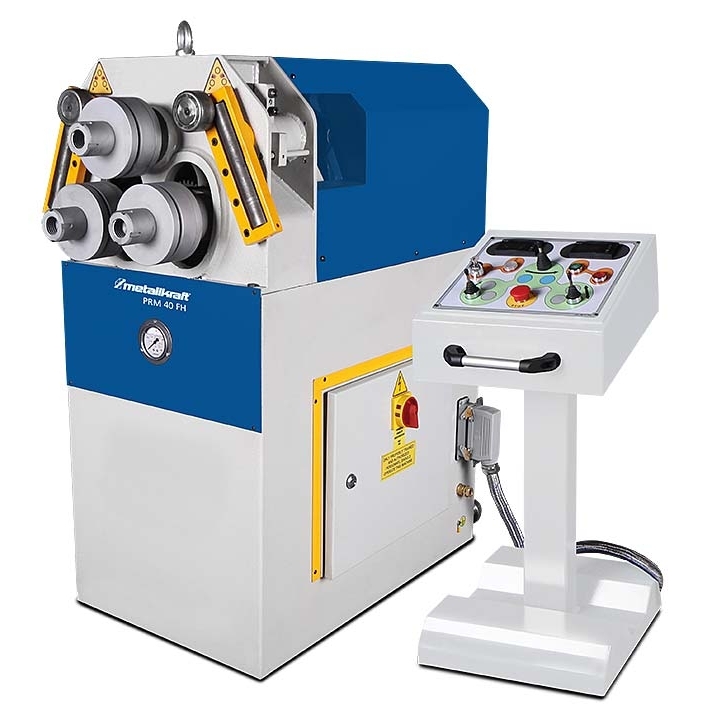

Hydraulická zakružovačka profilů a trubiek PRM 40 FH
Hydraulické zakružovačka profilov a trubiek PRM 40 FH s nožným ovládaním, možno použiť vo vertikálnej aj horizontálnej polohe. Táto zakružovačka má ťažkú liatinovú konštrukciu, kalené zakružovacie kladky a tvrdené a brúsené hriadeľa zo špeciálnej ocele.
Popis:
- Bočné smerové plynule nastaviteľné kladky
- Všetky 3 kladky sú poháňané cez prevodovku
- Horizontálne i vertikálne pracovná poloha
- Vhodné aj pre veľmi malé zakružovacie priemery vďaka orbitálnej prestaviteľným dolným kladkám
- Mobilné ovládací pult s digitálnym odmeriavať-ním pre obe dolné kladky
- Smerové kladky sú vhodné pre zakružovanie uhlových rúrok
Technické parametre:
Priemer hriadeľom: 35 mm
Priemer hornej kladky: 137 mm
Priemer spodných kladiek: 137 mm
Rýchlosť zakružovanie: 7 m/min
Príkon: 1100 W
Elektrické pripojenie: 400 V
Rozmery: 1050 × 500 × 1250 mm
Hmotnosť: 350 kg
Príklady ohybov profilov:
(Platí pre materiál ST 42)
| profil | Rozmer (mm) | Min. polomer (mm) | profil | Rozmer (mm) | Min. polomer (mm) |
|---|---|---|---|---|---|
 |
35 × 8 | 300 |  |
50 × 12 | 400 |
 |
18 × 18 | 250 |  |
30 × 15 × 2,5 | 300 |
 |
UPN 35 × 35 * | 300 |  |
35 × 35 × 5 * | 400 |
 |
UPN 40 × 20 * | 350 |  |
35 × 18 | 450 |
 |
35 × 35 × 5 | 400 |  |
30 × 30 × 4 | 550 |
 |
Ø 22 | 200 |  |
Ø 40 × 1,5 | 1200 500 |
|
Ø 33,7"× 2,3 | 400 |  |
30 × 15 × 2,5 | 500 |
| * Vyžaduje dištančné podložky. | |||||
