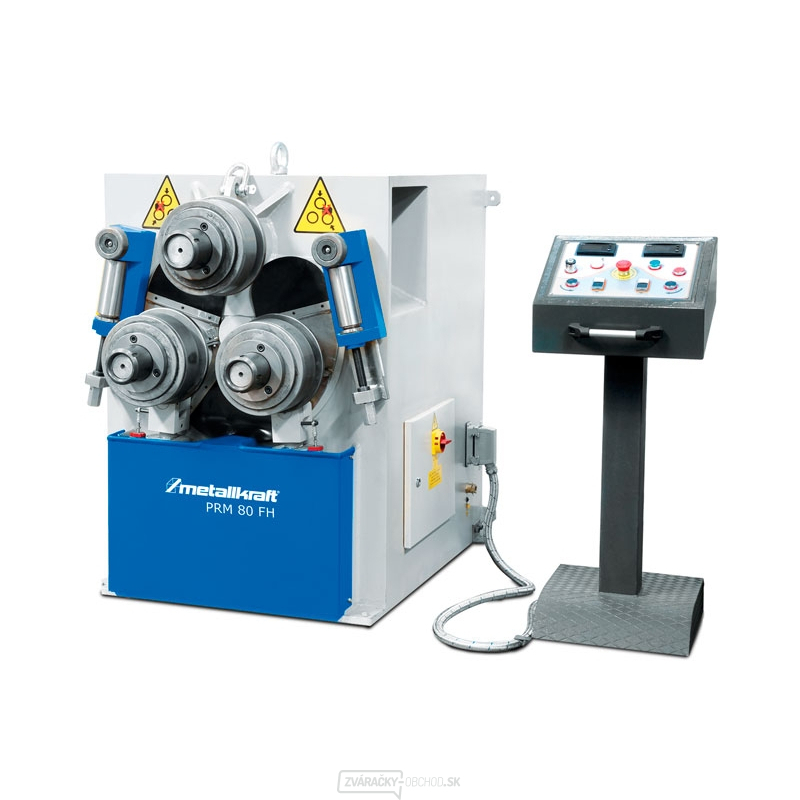

Zakružovačka profilů a trubiek PRM 80 FH

Zakružovačka profilov a trubiek PRM 80 FH s digitálnym odmeriavaním, diaľkovým ovládaním a hydraulickým polohovaním spodných kladiek. Zakružovačka profilov Metallkraft® má ťažkú zváranú konštrukciu z ocele. Možnosť práce v horizontálnej i vertikálnej polohe.

Popis:
Všetky 3 kladky sú poháňané motorom
Všetky kladky sú kalené
Hydraulické prestavenie dolných kladiek
Bočné smerové plynule nastaviteľné rolny
Samostatný ovládací pult s digitálnym odmeriavaním oboch dolných kladiek
Výkonný motor (400 V)
Vysoko kvalitné elektronické komponenty značiek
"TELEMECANIQUE" alebo "SIEMENS"

Obsahuje:
Štandardné zakružovacie kladky
Mobilné ovládací pult
Digitálne odmeriavanie oboch spodných kladiek
Ručné smerové kladky

Technické parametre:
Priemer hriadeľov: horný - 80 mm / spodné 70 mm
Priemer kladiek: 245 mm
Ovládanie horných kladiek: Hydraulické
Rýchlosť zakružovanie: 6 m / min
Príkon: 4000 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 1000 × 1450 × 1400 mm
Hmotnosť: 1700 kg

Příklady ohybů profilů:
(Platí pro materiál ST 42)

ProfilRozměr (mm)Min. poloměr (mm)ProfilRozměr (mm)Min. poloměr (mm)
100×20
80×20		 2000
800		 30×10
125×25
60×5		 300
600
300
45×45
15×15		 500
380		 80×9*
25×3,5*		 800
280
70×8
25×3,5		 800
280		 80×9
30×4		 800
300
UPN 140*
UPN 120*
UPN 100*		 1600
900
600		 UPN 140*
UPN 120*
UPN 100*		 1600
1000
800
80×80×8
30×30×3		 800
450		 70×70×7
30×30×3		 700
450
Ø 50
Ø 15		 500
380		 Ø 100×2,5
Ø 15×1		 1200
380
3”×5,48
1/2”×2,77		 800
380		 70×3
25×2		 1300
380
80×25×3
25×15×2		 800
350
*Vyžaduje distanční podložky.
