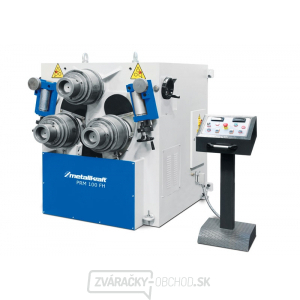

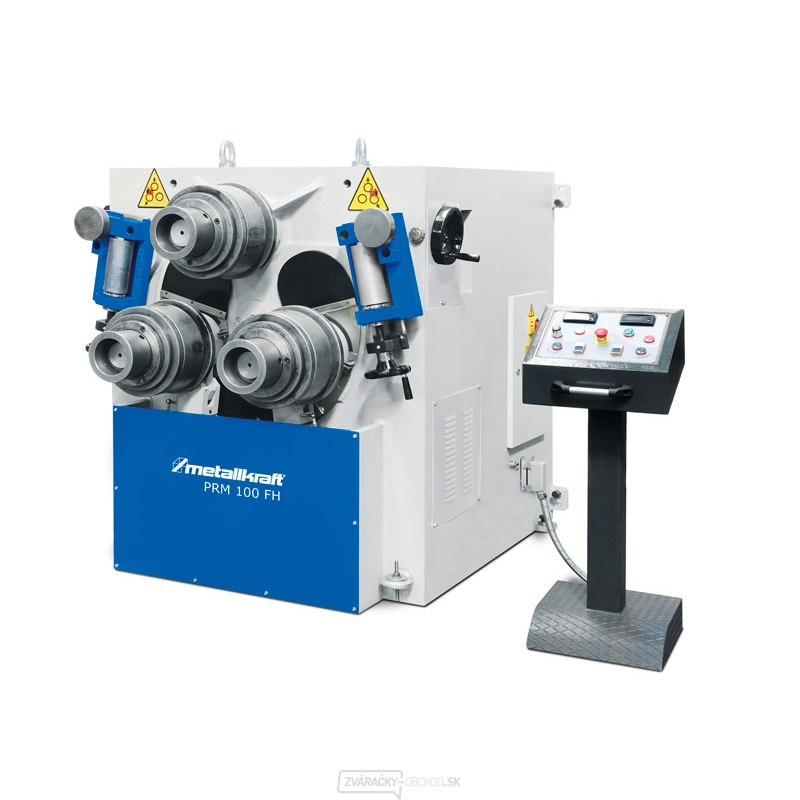

Zakružovačka profilů a trubiek PRM 100 FH

Zakružovačka profilov a trubiek PRM 100 FH s digitálnym odmeriavaním, diaľkovým ovládaním a hydraulickým polohovaním spodných kladiek. Zakružovačka Metallkraft® má ťažkú zváranú konštrukciu z ocele. Možnosť práce v horizontálnej i vertikálnej polohe.

Popis:
Všetky 3 kladky sú poháňané motorom
Všetky kladky sú kalené
Hydraulické prestavenie dolných kladiek
Bočné smerové plynule nastaviteľné rolny
Samostatný ovládací pult s digitálnym odmeriavaním oboch dolných kladiek
Výkonný motor (400 V)
Vysoko kvalitné elektronické komponenty značiek
"TELEMECANIQUE" alebo "SIEMENS"

Obsahuje:
Štandardné zakružovacie kladky
Mobilné ovládací pult
Digitálne odmeriavanie oboch spodných kladiek
Ručné smerové kladky

Technické parametre:
Priemer hriadeľom: 100 mm
Priemer kladiek: 315 mm
Ovládanie horných kladiek: Hydraulické
Rýchlosť zakružovanie: 7 m / min
Príkon: 7500 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 1450 × 2000 × 1700 mm
Hmotnosť: 3650 kg

Příklady ohybů profilů:
(Platí pro materiál ST 42)

ProfilRozměr (mm)Min. poloměr (mm)ProfilRozměr (mm)Min. poloměr (mm)
100×20
30×10
800
100
200×30
160×35
80×5
1200
800
400
60×60
15×15
750
400
100×11*
30×4
1000
400
100×11
30×4
1000
400
100×11
30×4
1000
400
UPN 180*
UPN 130*
900
400
UPN 180*
UPN 30*
900
400
100×100×12
40×40×4
1000
700
100×100×10
40×40×4
1000
550
Ø 75
Ø 15
800
450
Ø 125×2,5
Ø 15×1
1400
450
4”×6,02
1/2”×2,77
1000
450
80×5
25×2
1500
450
1000×40×4
25×15×2
1300
450

*Vyžaduje distanční podložky.
