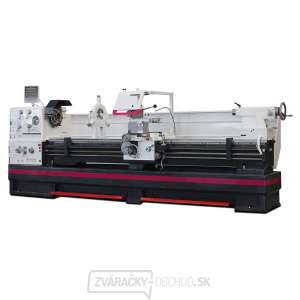

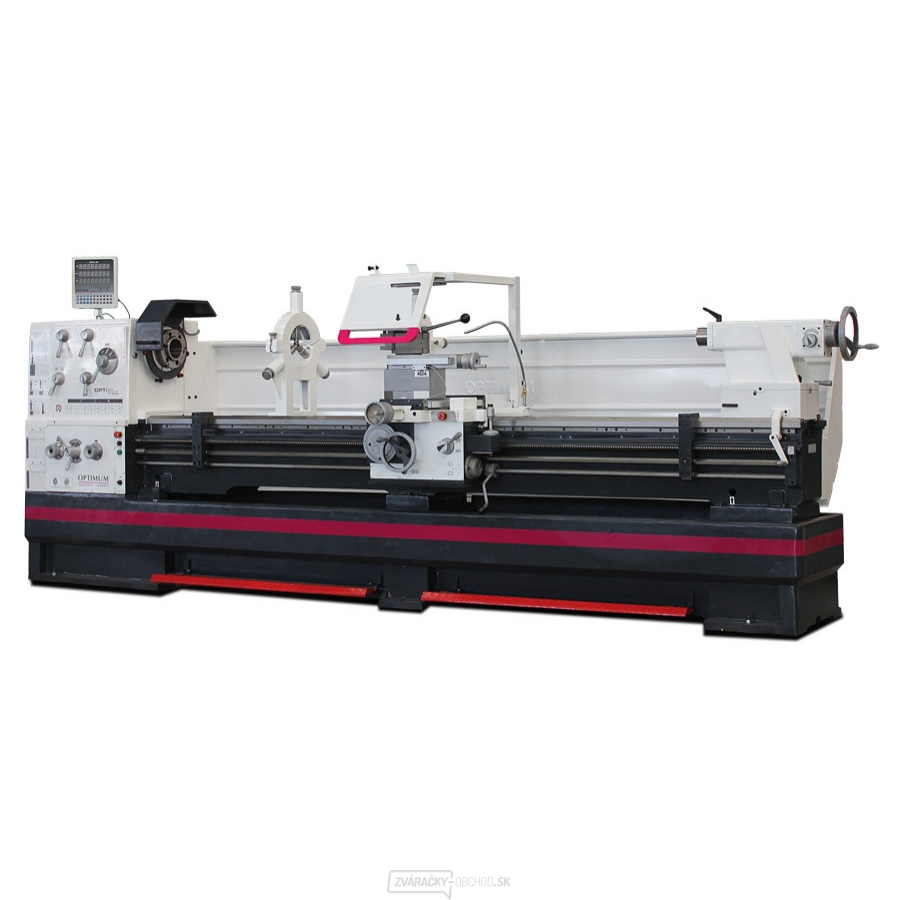

Sústruh OPTIturn TH 8020 D

Masívny, plne vybavený sústruh s vodiacim a ťažným skrutkou a digitálnym odmeriavaním DPA 21. Vyznačuje sa vysokou presnosťou, efektívnym a hospodárnou prevádzkou.

Vodiace plochy lôžka sústruhu sú kalené a brúsené. Vreteník s kužeľom MK7 je osadený upínaním Camlock DIN ISO 702-2 č. 8. Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách. Brúsená ozubené kolesá a hriadele pracujú v olejovom kúpeli. Páky pre rýchloposuv a zmenu smeru otáčania na suportové skrini.

Ďalšie výhody:

- Centrálne mazanie vodiacich plôch

- Koník s kužeľom MK5 prestaviteľný o ± 13 mm

- Spúšťací páka ovláda relé hlavného motora s bezpeč-nostným riadiacim napätím 24 V

- Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom

- Bezpečnostné tlačidlá CENTRAL STOP na vreteníka a suportové skrini

- Kryt skľučovadla s bezpečnostným spínačom

- Pracovná lampa 24 V s kĺbovým ramenom

- Externé uzavreté chladiace zariadenia

- Rozvádzač je vybavený komponenty Siemens

- Nožový držiak SWH 9 pre rýchlu výmenu nástrojov

- Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora

- Digitálne odmeriavanie polohy DPA 21 so sklenenými pravítkami

Súčasti dodávky:

- 3-čeľusťové skľučovadlo ø 315 mm

- Pevná luneta, priechod Ø 150 mm

- Pohyblivá luneta, priechod Ø 130 mm

- Rýchloupínacia nožový držiak SWH 9-D

- Náhradný držiak 41 × 180 typ D pre štvorhranné nože

- Redukčná puzdro MK 5 / MK 7

- Pevný a otočný hrot MK 5

- Doraz s jemným nastavením

- LED pracovná lampa

- Nastavovacie náradie

- Chladiace zariadenie

Technické parametre:

Výška hrotu: 330 mm

Max. točný priemer nad lôžkom: 800 mm

Max. otočný priemer nad suportom: 570 mm

Max. otočný priemer bez mostíka: 1035 mm

Šírka lôžka: 400 mm

Vzdialenosť medzi hrotmi: 2000 mm

Dĺžka mostíka: 250 mm

Kužeľ vretena: MK7

Upnutie vretena: Camlock DIN ISO 702-2 č. 8

Otáčky: 25 - 1600 ot / min

Plynulá zmena otáčok : nie

Počet rýchlostných stupňov: 16

Priechod vretena: 105 mm

Kužeľ pinoly koníka: MK5

Posuv pozdĺžny: 0.044- 1.48 mm / ot. (25)

Posuv priečny: 0.022- 0.74 mm / ot. (25)

Max. posuv nožového suportu: 230 mm

Max. posuv priečneho suportu: 368 mm

Závit metrický: 0.45 -120 mm / ot. (54)

Závit palcový: 80 -7/16 záv. / 1 "(60)

Závit trapézový: 7 / 8- 160 DP (42)

Závit modulový: 0.25- 60 MP (46)

Príkon: 11 kW

Elektrické pripojenie: 400 v

Rozmery (š × v × h): 4290 × 1925 × 1525 mm

Hmotnosť: 3500 kg
