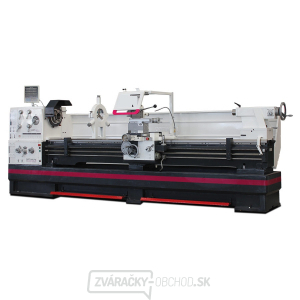

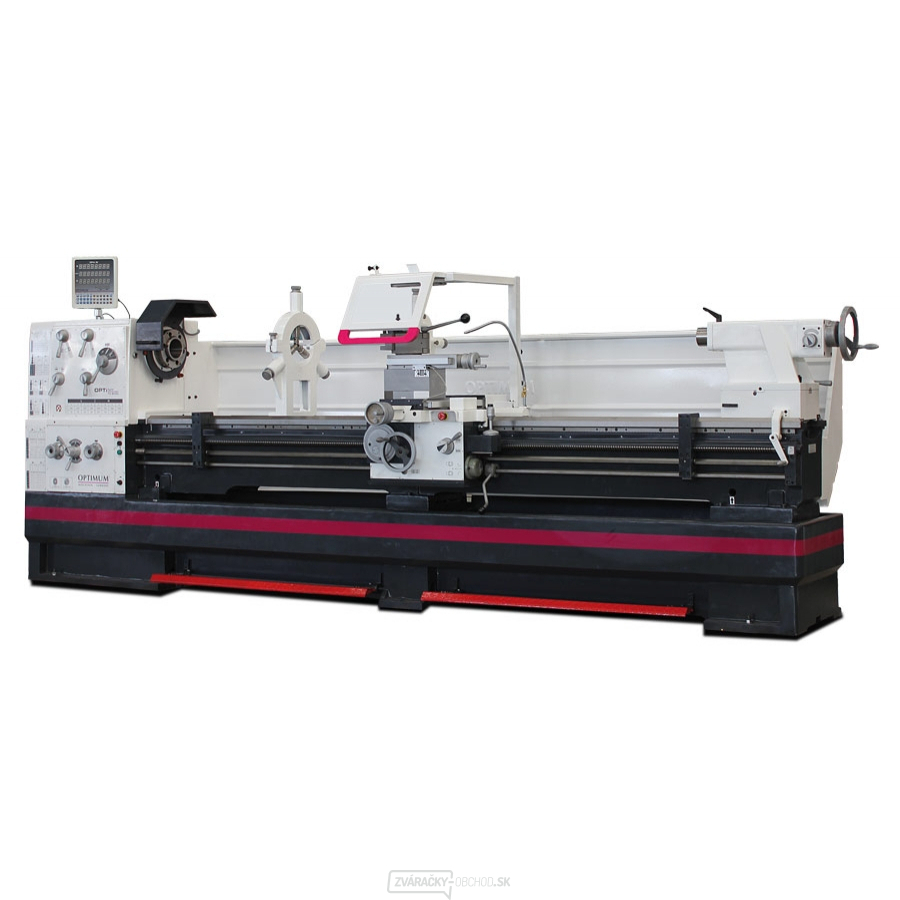

Sústruh OPTIturn TH 8030 D

Masívne, plne vybavený sústruh s vodiacim a ťažným skrutkou a digitálnym odmeriavaním DPA 21. Vyznačuje sa vysokou presnosťou, efektívnym a hospodárnou prevádzkou. Vodiace plochy lôžka sú kalené a brúsené. Vreteník s kužeľom MK7 je osadený upínaním Camlock DIN ISO 702-2 č. 8. Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách. Brúsená ozubené kolesá a hriadele pracujú v olejovom kúpeli. Páky pre rýchloposuv a zmenu smeru otáčania na suportové skrini. Centrálne mazanie vodiacich plôch. Koník s kužeľom MK5 prestaviteľný o ± 13 mm. Spúšťací páka ovláda relé hlavného motora s bezpeč-nostným riadiacim napätím 24 V. Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom.

Má bezpečnostný tlačidla CENTRAL STOP na vreteníka a suportové skrini. Kryt skľučovadla s bezpečnostným spínačom. Pracovná lampa 24 V s kĺbovým ramenom. Externé uzavreté chladiace zariadenie. Rozvádzač je vybavený komponenty Siemens. Nožový držiak SWH 9 pre rýchlu výmenu nástrojov. Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora. Digitálne odmeriavanie polohy DPA 21 so sklenenými pravítkami.

Rozsah dodávky

3-čeľusťové skľučovadlo ø 315 mm
Pevná luneta, priechod Ø 150 mm
Pohyblivá luneta, priechod Ø 130 mm
Rýchloupínací nožový držiak SWH 9-D
Pevný a otočný hrot MK 5
závitový indikátor
Doraz s jemným nastavením
Sada výmenných kolies
LED pracovná lampa
nastavovacie náradie
chladiace zariadenie
Náhradný držiak 41 × 180 typ D pre štvorhranné nože
Redukčné puzdro MK 5 / MK 7

Technické parametre:
Výška hrotu: 330 mm
Max. točný priemer nad lôžkom: 800 mm
Max. otočný priemer nad suportom: 570 mm
Max. otočný priemer bez mostíka: 1035 mm
Šírka lôžka: 400 mm
Vzdialenosť medzi hrotmi: 3000 mm
Dĺžka mostíka: 250 mm
Kužeľ vretena: MK7
Upnutie vretena: Camlock DIN ISO 702-2 č. 8
Otáčky: 25 - 1600 ot / min
Plynulá zmena otáčok: nie
Počet rýchlostných stupňov: 16
Priechod vretena: 105 mm
Kužeľ pinoly koníka: MK5
Posuv pozdĺžny: 0.044- 1.48 mm / ot. (25)
Posuv priečny: 0.022- 0.74 mm / ot. (25)
Max. posuv nožového suportu: 230 mm
Max. posuv priečneho suportu: 368 mm
Závit metrický: 0.45 -120 mm / ot. (54)
Závit palcový: 80 -7/16 záv. / 1 "(60)
Závit trapézový: 7 / 8- 160 D.P. (42)
Závit modulový: 0.25- 60 M.P. (46)
Príkon: 11 kW
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 5290 × 1925 × 1525 mm
Hmotnosť: 3870 kg
