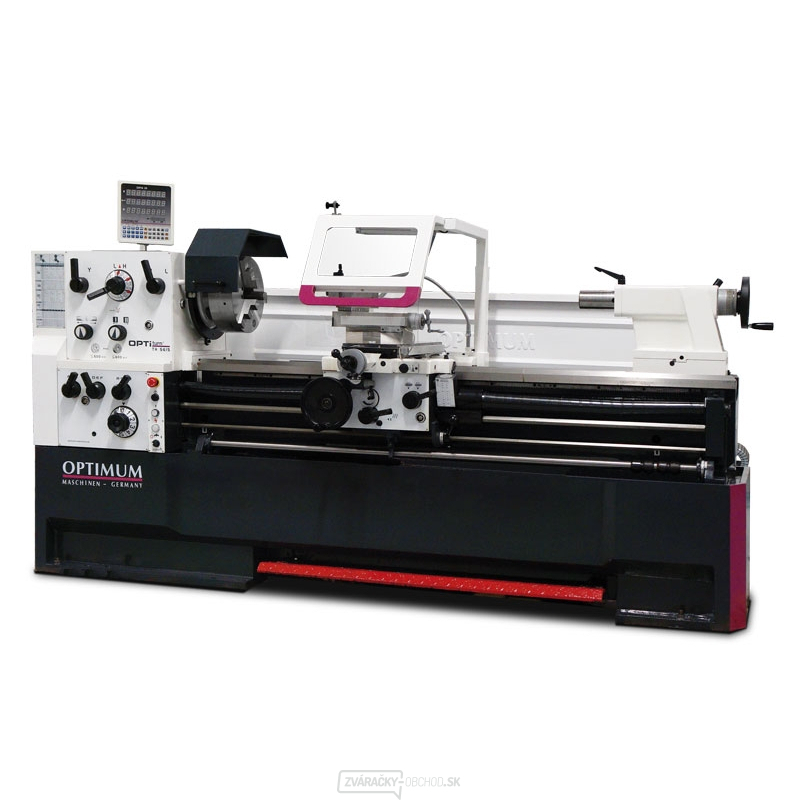

Sústruh OPTIturn TH 5615

Tento sústruh je kompletne vybavený masívnymi posuvy a skrutky a vyznačuje sa vysokou univerzálnosťou, presnosťou a efektivitou. Je vybavený digitálnym odmeriavaním všetkých troch osí. Upínanie vretena Camlock DIN ISO 702-2 č. 8. Kalené a brúsené vreteno uložené v nastaviteľných kuželíkových ložiskách beží v olejovom kúpeli.

Popis:
Zaručená hádzavosť čela vretena
Uzavretá posuvná skriňa s rýchlym radením, všetky ozubené kolesá a hriadele kalené a brúsené beží v olejovom kúpeli
Podstavec a lôžka stroje sú odliate z jedného kusa liatiny
Vyberateľný mostík lôžka
Kalené a brúsené vodiace plochy lôžka
Centrálne mazanie vodiacich plôch
Dorazová tyč so štyrmi vačkami pre vypínanie pozdĺžneho posuvu
Koník prestaviteľný o ± 13 mm
Chod vpravo-vľavo prepínateľný ovládacou pákou priamo na suportu
Podpäťová spínač, núdzový vypínač a istenie motora
Mechanická nožná brzda vretena
Vyhotovenie podľa DIN 8606 (nástrojarske presnosť)
Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
Skľučovadlo a upínacie doska nie je súčasťou dodávky

Obsahuje:
Skľučovadlo a upínacie doska nie je súčasťou dodávky
Pevná luneta pre Ø 19 - 165 mm
Pohyblivá luneta Ø 16 - 95 mm
Chladiace zariadenie
Stena ostreku
Brzda vretena
Držiak pre čtyhranné noža D 32 × 150 mm
Závitový indikátor
Rýchloupínací nožový držiak SWH 7-C
Redukčná puzdro MK7 / MK5
Pevný hrot MK5 - 2 ks
Halogénové svietidlo 50 W / 24 V
Kufrík s náradím
Olejová náplň
Digitálne odmeriavanie s ukazovateľom polohy DPA 2000

Technické parametre:
Výška hrotu: 280 mm
Max. točný priemer nad lôžkom: 560 mm
Max. otočný priemer nad suportom: 355 mm
Max. otočný priemer bez mostíka: 790 mm
Vzdialenosť medzi hrotmi: 1500 mm
Dĺžka mostíka: 270 mm
Kužeľ vretena: MK7
Otáčky: 25 - 1600 ot / min
Otáčky - prevedenie Vario: 10 - 2500 ot / min
Plynulá zmena otáčok: nie
Počet rýchlostných stupňov: 12
Priechod vretena: 80 mm
Upnutie vretena: Camlock DIN ISO 702-2 č. 8
Posuv pinoly: 180 mm
Kužeľ pinoly koníka: MK5
Posuv pozdĺžny: 0.059- 1.646 mm / ot. (35)
Posuv priečny: 0.020- 0.573 mm / ot. (35)
Max. posuv nožového suportu: 130 mm
Max. posuv priečneho suportu: 316 mm
Závit metrický: 0.2 -14 mm / ot. (47)
Závit palcový: 2 -112 záv. / 1 ​​"(60)
Závit trapézový: 4- 112 D.P. (50)
Závit modulový: 0.1- 7 M.P. (34)
Príkon motora chladiaceho čerpadla: 100 W
Príkon: 7500 W
Elektrické pripojenie: 400 V
Rozmery: 2840 × 1150 × 1460 mm
Hmotnosť: 2300 kg
