Popis produktu

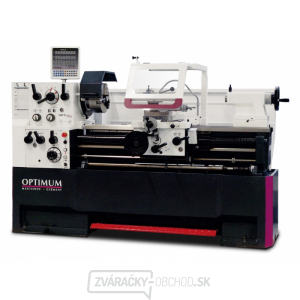

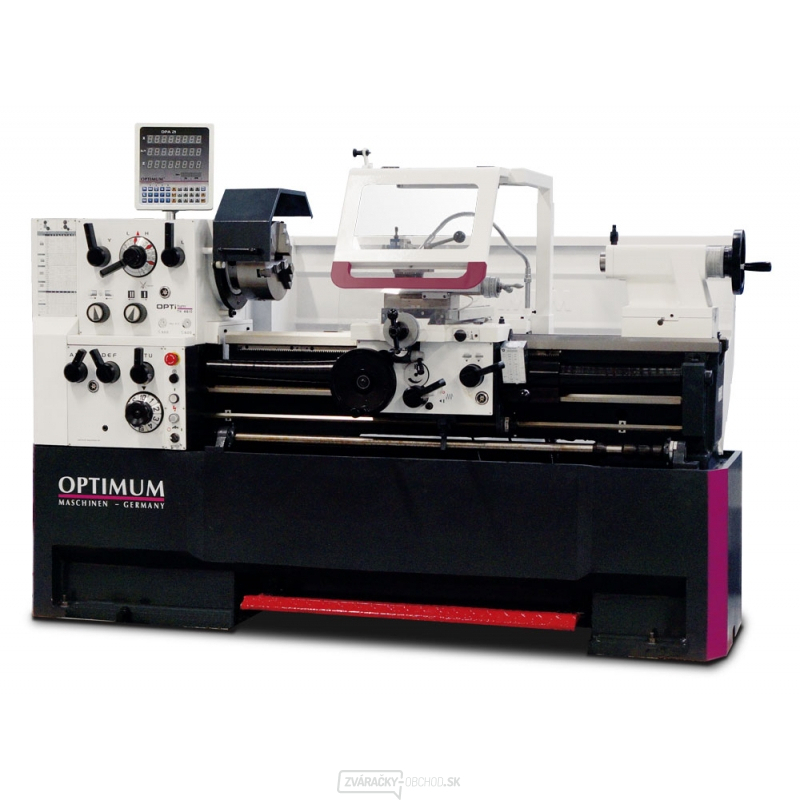

Masívne, plne vybavené sústruhy s digitálnym odmeriavaním polohy. Mimoriadne pokojný chod bez vibrácií zabezpečuje stojan a lôžka, ktoré sú odliate z jedného kusu.

  • Upínanie vretena Camlock DIN ISO 702-2 č. 6
  • Skľučovadlo"Made in Slovakia" - sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
  • Kalené a brúsené vreteno uložené kuželíkových ložiskách, ktoré bežia v olejovom kúpeli
  • Zaručená hádzavosť čela vretena
  • Uzavretá posuvná skriňa s rýchlym radením, ozubené kolesá sú kalená a brúsená, uložená v olejovom kúpeli
  • Podstavec a lôžka stroje sú odliate z jedného kusa liatiny
  • Vyberateľný mostík lôžka
  • Kalené a brúsené vodiace plochy lôžka
  • Centrálne mazanie vodiacich plôch
  • Dorazová tyč so štyrmi vačkami pre vypínanie pozdĺžneho posuvu
  • Koník prestaviteľný pre sústruženie kužeľov o 15 mm
  • Chod vpravo-vľavo prepínateľný ovládacou pákou
  • Podpäťová spínač, núdzový vypínač a istenie motora
  • Mechanická nožná brzda vretena
  • Vyhotovenie podľa DIN 8606 (nástrojarske presnosť)
  • Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok

Rozsah dodávky:

  • Dva pevné hroty MK4
  • Redukčné puzdro MK6/MK4
  • Stena ostreku (namontovaná)
  • Nožná brzda vretena
  • Halogénová lampa 50 W/24 V
  • Kufrík s náradím
  • olejová náplň
  • Digitálne odmeriavanie
  • Pevná luneta pre Ø 25 - 178 mm
  • Pohyblivá luneta Ø 19 - 114 mm
  • Rýchloupínací nožový držiak SWH 5-B (voliteľne štvorpolohová nožová hlava)
  • Držiak pre štvorhranné noža D 25 × 120 mm
  • podstavec stroje
  • chladiace zariadenie
  • 3-čeľusťové skľučovadlo Ø 250 mm

Technické parametre:

Výška hrotu: 230 mm
Max. točný priemer nad lôžkom: 465 mm
Max. otočný priemer nad suportom: 270 mm
Max. otočný priemer bez mostíka: 690 mm
Šírka lôžka: 300 mm
Vzdialenosť medzi hrotmi: 1000 mm
Dĺžka mostíka: 240 mm
Kužeľ vretena: MK6
Upnutie vretena: Camlock DIN ISO 702-2 č. 6
Otáčky: 25 - 2000 ot/min
Plynulá zmena otáčok: Nie
Otáčky - prevedenie Vario: 10 - 2500 ot/min
Počet rýchlostných stupňov: 12
Priechod vretena: 58 mm
Posuv pinoly: 130 mm
Kužeľ pinoly koníka: MK4
Posuv pozdĺžny: 0,031 -1,7 mm/ot. (40)
Posuv priečny: 0,014 -0,784 mm/ot. (40)
Max. posuv nožového suportu: 128 mm
Max. posuv priečneho suportu: 285 mm
Závit metrický: 0,1 - 14 mm/ot. (53)
Závit palcový: 2 - 112 záv./1"(40)
Závit trapézový: 4 -112 DP (50)
Závit modulový: 0,1 -7 MP (34)
Výkon motora chladiaceho čerpadla: 100 W
Príkon: 5500 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 2200 × 1568 × 1245 mm
Hmotnosť: 1645 kg
