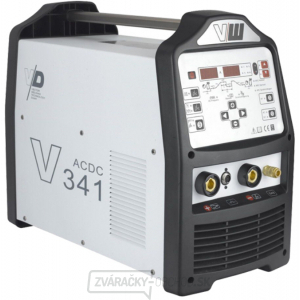

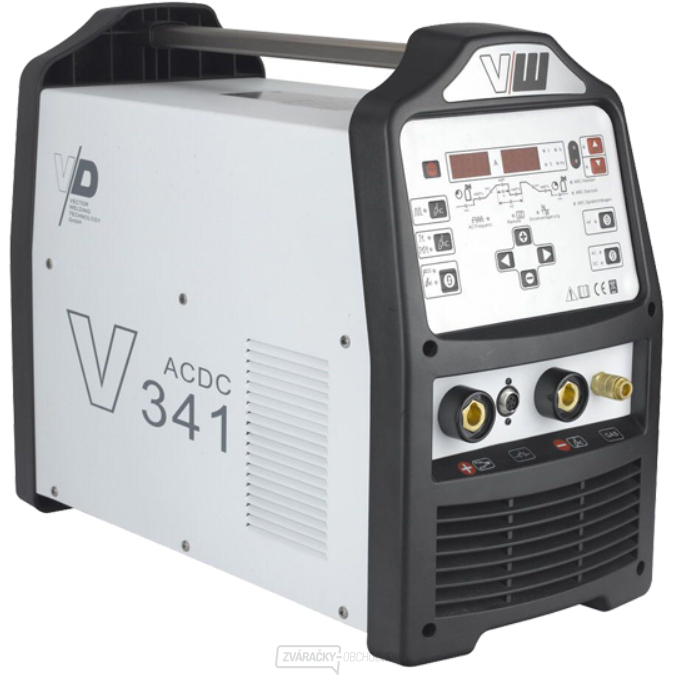

VECTOR DIGITAL V341 ACDC + zváracie káble

Kompletné riešenie pre precízne zváranie TIG AC/DC

Trojfázový výkonný zvárací zdroj V341 AC/DC využívajúce najnovšie výkonovú technológiu. Riadený mikroprocesorový systémom pre dosiahnutie precízneho zváracieho procesu pri zváraní TIG AC/DC, tak aj pri ručné zváranie obalenou elektrodou. Výkonný zdroj pre priemyselné využitie.

Jednoduché ovládanie z prehľadného čelného panelu umožňuje jednoduché nastavenie zváracieho procesu pre dosiahnutie perfektného výsledku zvárania.

Vlastnosti a funkcie

  • Zváranie TIG s reprodukovateľným, elektronickým HF zapálením
  • Nastaviteľná frekvencia striedavého prúdu 50 Hz až 200 Hz
  • Nastaviteľné vyváženie striedavého prúdu
  • TIG impulzné zváranie
    • Minimalizácia vnášeného tepla u tenkých materiálov.
    • Modelácia zvaru bez prídavného materiálu.
  • 2taktní/4taktný režim
  • Zváranie TIG Lift bez HF
  • Komfortné a prehľadný ovládací panel, ovládacie prvky optimalizované pre TIG
  • Nastaviteľný nábeh/dobeh prúdu
  • Nastaviteľné predfuk plynu/dofuk plynu
  • Ručné zváranie obalenou elektródou
    • Nastaviteľný prúd a doba horúceho štartu
    • nastaviteľné Arcforce
    • funkcia Antistick
  • Plynom alebo voliteľne vodou chladené
  • Sieťový kábel 3 m so zástrčkou 16 A s ochranným kontaktom
  • Pripojenie na sieť 3x400 V/16 A
  • Tolerancia sieťového napätia +15%/- 15%
  • Funkcia JOB SAVE - uloženie až 9 zváracích programov

Pohľad na ovládací panel

Ovládací panel V241.

Parametre ovládacieho panela

  1. tlačidlo RESET
  2. impulzné zváranie
  3. Druh prevádzky - 2taktní/4taktný
  4. Metódy zvárania - MMA/TIG
  5. Digitálny displej (trojmiestny) - primárne
  6. Digitálny displej (trojmiestny) - sekundárne
  7. indikátor napájania
  8. Indikátor tepelného preťaženia
  9. JOB/SAVE - Tlačidlá pre vyvolanie/uloženie zváracieho programu
  10. Indikátory programovacích paramentrů
  11. HF/Lift zapaľovanie
  12. AC/DC - polarita zváracieho prúdu
  13. Výber programovacích paramentrů - posun vľavo
  14. Výber programovacích paramentrů - posun vpravo
  15. Kladná zmena hodnoty (zvýšenie hodnoty)
  16. Záporná zmena hodnoty (zníženie hodnoty)
Programovacie paramentry zváranie TIG
Parametry svařování V241 ACDC.
Pozícia parameter zváranie popis
1 predfuk plynu Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s)
2 štartovací prúd Absolútna hodnota 10 A - 300 A.
3 nábeh prúdu Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s)
4 zvárací prúd

MMA/TIG AC/DC: 10 A - 300 A

5 pulzný prúd Percentuálny hodnota zváracieho prúdu.
6 Šírka pulzu 10% - 90%
7 pulzná frekvencia 1 Hz - 200 Hz
8 dobeh prúdu Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s)
9 Prúd koncového krátera Absolútna hodnota 10 A - 300 A.
10 dofuk plynu Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s)
11 Frekcence AC 50 Hz - 200 Hz
12 balance AC Premerajte kladné zložky 10% - 50%
13 horúci štart Úroveň a trvanie horúceho štartu.
14 Arcforce Vplyv funkcie Arcforce

Ovládanie priebehu striedavého prúdu

frekvencia AC

Frekcence AC

Riadenie šírky zvarového kúpeľa.

Zvýšenie frekvencie striedavého prúdu posktytuje viac sústredený a smerovo stabilný oblúk. Zníženie frekvencie zmäkčuje oblúk a rozširuje zvarovú kúpeľ.

Nižší frekvence AC.

Širší zvárací kúpeľ. Dobrý prievar.

Vysoká frekvence AC.

Užšie zvárací kúpeľ. Pre kútové zvary a automatické aplikácie.

Nízká frekvence AC

Širší zvar.

Průběh proudu při nízké frekvenci AC.

Vysoká frekvence AC a výsledný svar.

Užšie zvar.

Průběh proudu při vysoké frekvenci AC.



balance AC

Balance ACNastavenie čistiace zložky striedavého prúdu pre odstránenie oxidu na povrchu hliníka. Niekedy tiež nazývané nastavenie vyváženia.

Pri najnižšej hodnote dosiahneme maximálneho prievaru. Naopak pri najvyššej hodnote maximálneho čistiaceho efektu pre odstránenie silnej oxidačné vrstvy na povrchu hliníka. Udáva percentuálne časť kladnej zložky striedavého prúdu.

Vysoký čistící efekt.

Širší zvárací kúpeľ. Dobrý prievar. Vysoké namáhanie volfrámové elektródy.

Nízký čistící efekt.

Zvárací kúpeľ s väčším prievarom. Nízke namáhané volfrámové elektródy.

Vysoká hodnota Balance AC a výsledný svar

Väčšia čistiaci efekt okolo zvaru.

Průběh proudu při vysoké hodnotě Balance AC.

Nízká hodnota Balance AC a výsledný svar.

Bez viditeľného čistiaceho efektu.

Průběh proudu při nízké hodnotě Balance AC.


pulzovanie TIG

konvenčné pulzovanie

Diagram pro konvenční pulzování TIG.Striedanie zváracieho a pulzného prúdu typicky v rozmedzí frekvencie 1 - 10 Hz. Pracuje na princípe natavenie materiálu pri zváracieho prúdu a ochladenie pri pulzným prúde. Pre zváranie tenkých materiálov vďaka menšiemu zohriatie zvarence iba pri zváracieho prúdu. Výborné pre premostenie medzier s prídavným materiálom. Zvarová húsenica aj bez prídavného materiálu. Zlepšená kontrola nad zvarového kúpeľa.





vysokorýchlostné pulzovanie

Vysokorychlostní pulzování TIG.

Pulzovanie s vysokou frekvenciou medzi zváracie a pulzným prúdom. Výsledkom je maximálne stabilný oblúk so zvýšeným prievarom pri vyššej rýchlosti zvárania. Obvyklý rozsah frekvencie 100 Hz - 500 Hz.

Ručné zváranie obalenou elektródou

funkcia HOTSTART

Průběh proudu s funkcí HOTSTART

Spoľahlivo horúceho štartu zapaľuje elektródu a dokonale ju roztaví, aby bol zaistený rovnaký prievar aj na začiatku zvaru. Toto riešenie dáva zapomentou chybám pri začiatku zvárania a výrazne znižuje chyby zvaru.

Nastaviteľné funkcie:
a) - doba trvania HOTSTART prúdu
b) - úroveň HOTSTART prúdu

funkcia ARCFORCE
Ukázka funkce ARCFORCE
Počas zvárania ARCFORCE zabraňuje zatavenie elektródy v tavenine vďaka krátkodobému zbýšení zváracieho prúdu. Táto funkcia usandňuje zváranie veľkými kvapkami pri nízkych prúdoch, najmä pri krátkom zváracím oblúku.

Rozsah dodávky:

zvárací zdroj VECTOR DIGITAL V341 ACDC
zváracie káble

Zemniaci kábel 350 A 4 m HD 35-50 s gumovým plastom

Príslušenstvo

Plynová hadica 2 m VD
Sada konektorov pre TIG horák



Technické parametre:

Vstupné napätie 50/60 Hz:3x400 (+/- 15%) V
Istenie:16 A
Napätie na prázdno:70 V - 80 V
Rozsah zváracieho prúdu:10 A - 300 A
Zaťažovateľ 50% (pri 40 ° C)(?):300 A
Zaťažovateľ 60% (pri 40 ° C)(?):270 A
Zaťažovateľ 100% (pri 40 ° C)(?):210 A
Krytie:IP 23S
Rozmery DxŠxV:540 x 270 x 450 mm
Hmotnosť:26 kg
Rýchlospojky:35 - 50
