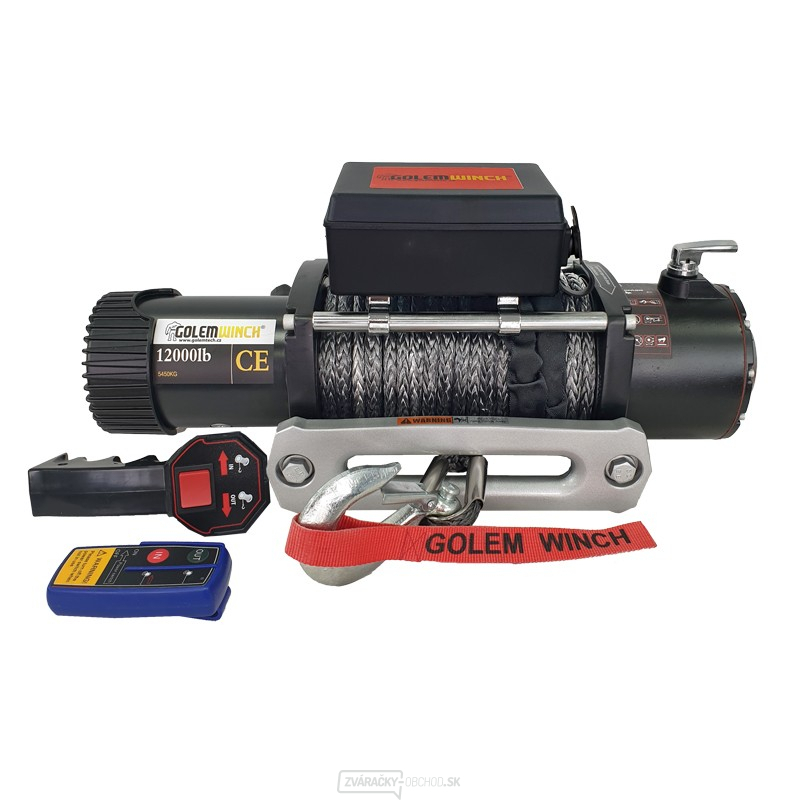

Elektrický navijak Golemwinch 5.4 tun SYNTETIK

Odľahčená verzia navijaku so syntetickým lanom. V tejto verzii je miesto klasických rolien v balení špeciálny hliníkový prievlak.

Elektrický navijak Golemwinch s ťažnou silou 12000 lb (5,4 t) je najobľúbenejší a najpredávanejší model navijaku, používaný pre odťahovky, väčšie offroad vozidlá, sťahovanie dreva v lese pod. Elektrický navijak má CE certifikát a je naň poskytovaná záruka 2 roky.

Jedná sa o nový model elektrického navijaku Golemwinch. Zásluhou neustáleho vývoja je navijak ešte spoľahlivejšie a odolnejšie. Hlavnou výhodou je vylepšená automatická brzda, ktorá je umiestnená priamo na hriadeli motora. Nová je aj konštrukcia prevodovky a uloženie bubna. Vďaka tomu je prevádzka tohto navijaku veľmi tichý. Relé s elektronikou môže byť umiestnené pomocou úchytiek na motore navijaku, na bubne, alebo mimo navijak, napr. V motorovom priestore. Pre Vašu bezpečnosť odporúčame použiť prúdový odpojovač.

POPIS VÝROBKU

  • max. ťažná sila 5400 kg
  • vhodné pre off-road
  • syntetické lano znižuje hmotnosť pred nápravou
  • varianta 12 V
  • diaľkové i káblové ovládanie
  • kvalitná oceľová planétová prevodovka
  • spĺňa normu STN EN 14492-1 (STK)
  • CE Certifikát

OBSAH BALENIA

  • navijak 12000 lb
  • ovládacie box (voľne umiestniteľný)
  • prepojovacie káble ovl. boxu
  • napájacie káble (2 m)
  • hliníkový prievlak lana
  • syntetické lano (navinuté)
  • oceľový hák + popruh
  • diaľkové i káblové ovládanie
  • montážny materiál/skrutky
  • kladka 8 t
  • slovenský návod na obsluhu

TECHNICKÁ ŠPECIFIKÁCIA

Typ: Golemwinch 12000 syntetiku

Menovitá ťažná sila: 5400 kg (12000 lb)

Motor: 5 kW (6,6 hp)

Napájacie napätie: 12 V DC

Prevodovka: 3-stupňová planétová (oceľ)

Spojka: ozubený veniec (oceľ)

Brzda: samostatná samosvorná (oceľ)

Prevod 265: 1

Veľkosť bubna: 64 x 224 mm

Lano: l = 24 m/∅ 12 mm (syntetické)

Ovládanie: diaľkové aj lanové

Rozteč skrutiek: 254 x 114 mm

Celkové rozmery: 535 x 160 x 222 mm

Hmotnosť: 30 kg

ZÁVISLOSŤ POČTU VRSTIEV navinutého LANA NA MAX. Ťažnú silu navijaka

vrstva lana

1

2

3

4

menovitá ťažná sila (kg)

5450

4700

4050

3492

navinutia na bubne (m)

4,8

12

21

28



PREHĽAD RÝCHLOSTI NAVÍJANIE/VEĽKOSŤ ELEKTRICKÉHO prúdového ODOBERANÍ (prvá vrstva lana)

zaťaženie lana (kg)

0

908

1815

2725

4090

4315

rýchlosť lana (m/min)

12,0

5,1

3,6

2,8

2,3

1,7

elektrický prúd (ampér)

75

150

220

295

370

430
