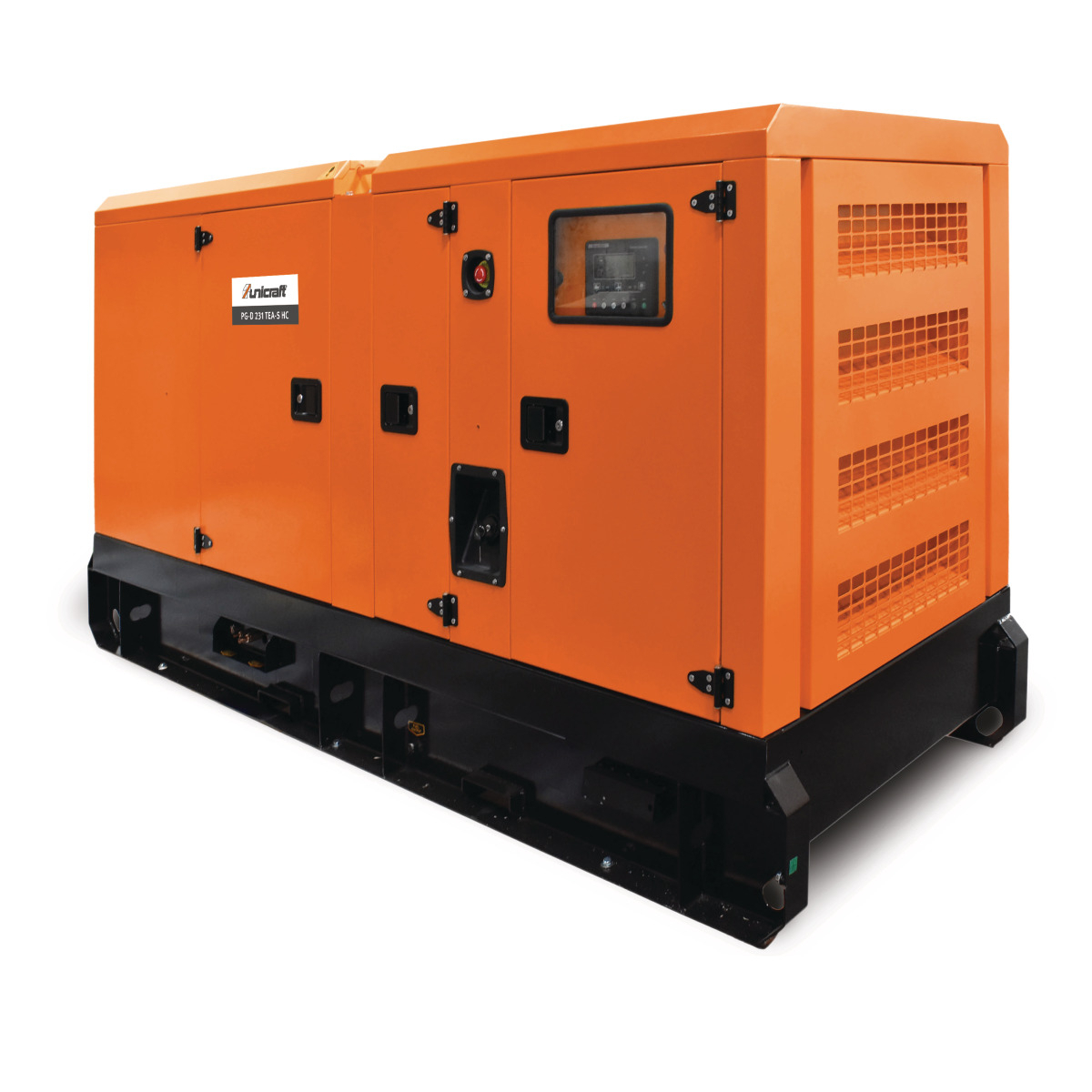

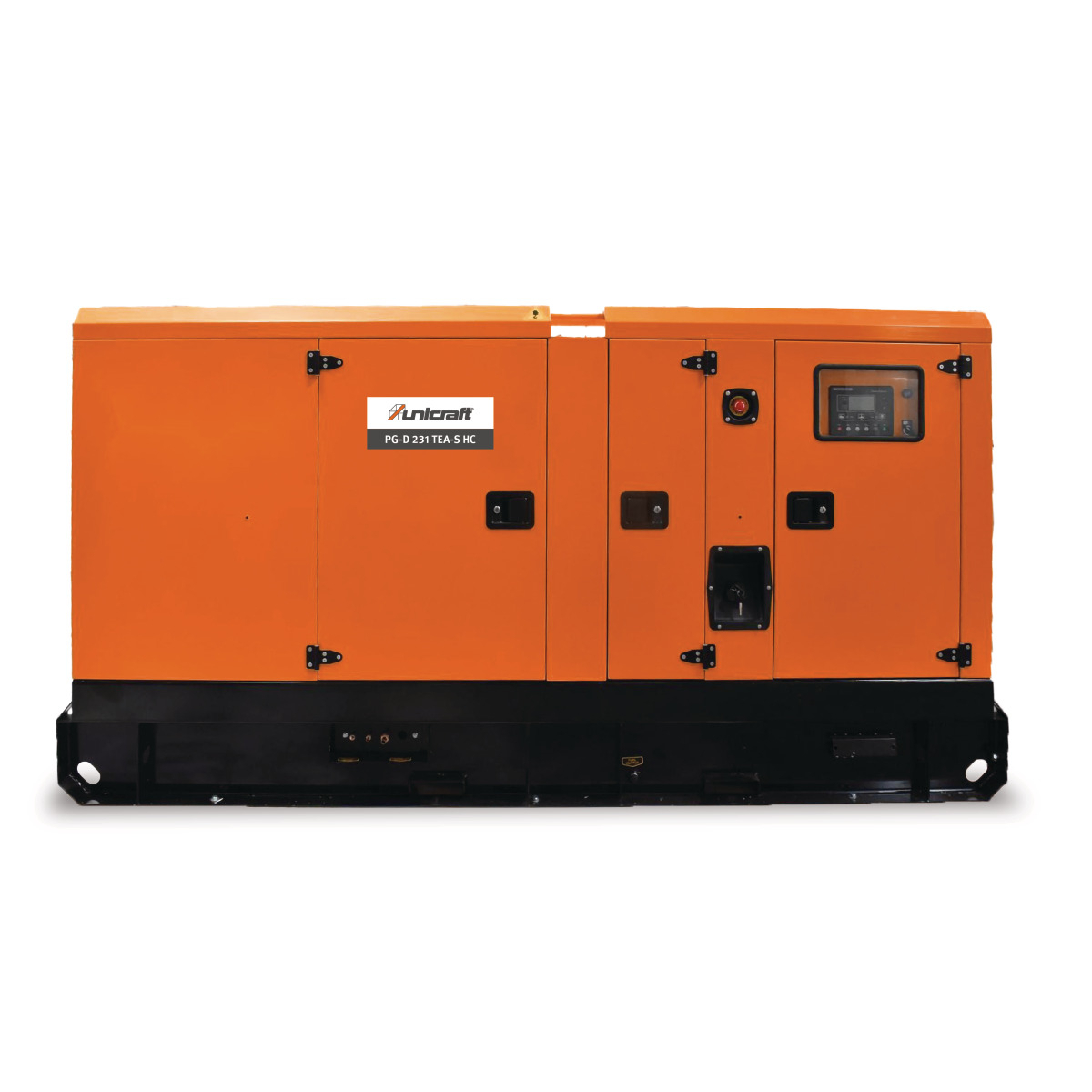

Elektrocentrála PG-D 231 TEA-S HC

Dieselový generátor Unicraft PG-D 231 TEA-S HC je profesionálny trojfázový záložný zdroj elektrickej energie s trvalým výkonom 16 kW pri 400 V a maximálnym krátkodobým výkonom 18 kW. Je určená na napájanie objektov, prevádzok, technického vybavenia a vybraných dielenských zariadení v miestach bez dostupnej elektrickej siete alebo v prípade jej výpadku.

Generátor kombinuje naftový motor, synchrónny generátor Stamford, elektronickú reguláciu napätia AVR a odhlučnený kryt. Nádrž s objemom 60 litrov nafty umožňuje približne 10 hodín prevádzky pri polovičnom zaťažení alebo 8 hodín pri plnom zaťažení. Vďaka elektrickému štartovaniu a predohrevu motora je zariadenie pripravené aj na prevádzku pri nižších okolitých teplotách.

Záložné napájanie domácností, firiem a technických prevádzok

Unicraft PG-D 231 TEA-S HC je vhodný najmä tam, kde môže prerušenie dodávky elektrickej energie spôsobiť prevádzkové komplikácie. Využije sa napríklad pri záložnom napájaní vybraných elektrických obvodov budov, technológií, čerpadiel, osvetlenia alebo dielenského vybavenia.

Zariadenie je vybavené pripojením na napájanie objektov prostredníctvom vhodného prepínača sietí. Súčasťou jeho výbavy je aj špeciálna zásuvka 400 V v prevedení 1h a možnosť pripojenia automatického zariadenia na prepínanie medzi distribučnou sieťou a generátorom.

Pripojenie k elektroinštalácii budovy musí navrhnúť a zrealizovať kvalifikovaná osoba. Je potrebné zabezpečiť bezpečné oddelenie od distribučnej siete, správne istenie a zodpovedajúce ochranné opatrenia.

Výkon 230 V a 400 V pre rôzne elektrické spotrebiče

Elektrický generátor poskytuje jednofázové aj trojfázové napájanie. Pri napätí 400 V dosahuje trvalý aktívny výkon 16 kW a maximálny krátkodobý výkon 18 kW. Pre jednofázové spotrebiče pripojené na 230 V je uvedený trvalý výkon 4,8 kW a maximálny krátkodobý výkon 5,4 kW.

Rozlíšenie výkonov je pri výbere generátora zásadné. Celkový trojfázový výkon nie je možné odobrať z jednej zásuvky 230 V. Pri návrhu zapojenia je potrebné zohľadniť prúdové zaťaženie jednotlivých výstupov, rozloženie spotrebičov medzi fázy a prípadné rozbiehacie prúdy elektromotorov.

Dieselový motor s nízkymi prevádzkovými otáčkami

Elektrický generátor využíva dieselový motor s elektrickým štartovaním a predohrevom. Generátor pracuje pri 1 500 ot./min a sieťovej frekvencii 50 Hz. Pohonná jednotka spĺňa emisnú normu Euro 5.

Veľká palivová nádrž s objemom 60 litrov znižuje potrebu častého dopĺňania paliva pri dlhšej prevádzke. Výdrž dosahuje približne 10 hodín pri 50 % zaťažení a 8 hodín pri plnom zaťažení. Skutočná doba prevádzky závisí od zaťaženia a pracovných podmienok.

Indikácia nízkej hladiny motorového oleja pomáha obsluhe včas rozpoznať stav, ktorý si vyžaduje kontrolu. Predohrev motora je praktický pri štartovaní v chladnejšom počasí.

Regulácia napätia AVR a generátor Stamford

Synchrónny generátor Stamford je vybavený elektronickou reguláciou napätia AVR. Tá pomáha udržiavať výstupné napätie pri zmenách odberu elektrickej energie.

AVR je užitočný pri prevádzke spotrebičov s premenlivým zaťažením. Pri napájaní citlivej elektroniky je však stále potrebné overiť jej požiadavky na kvalitu napájania, najmä toleranciu napätia, frekvencie a charakter možných prechodných javov.

Odhlučnený kryt a prehľadný ovládací panel

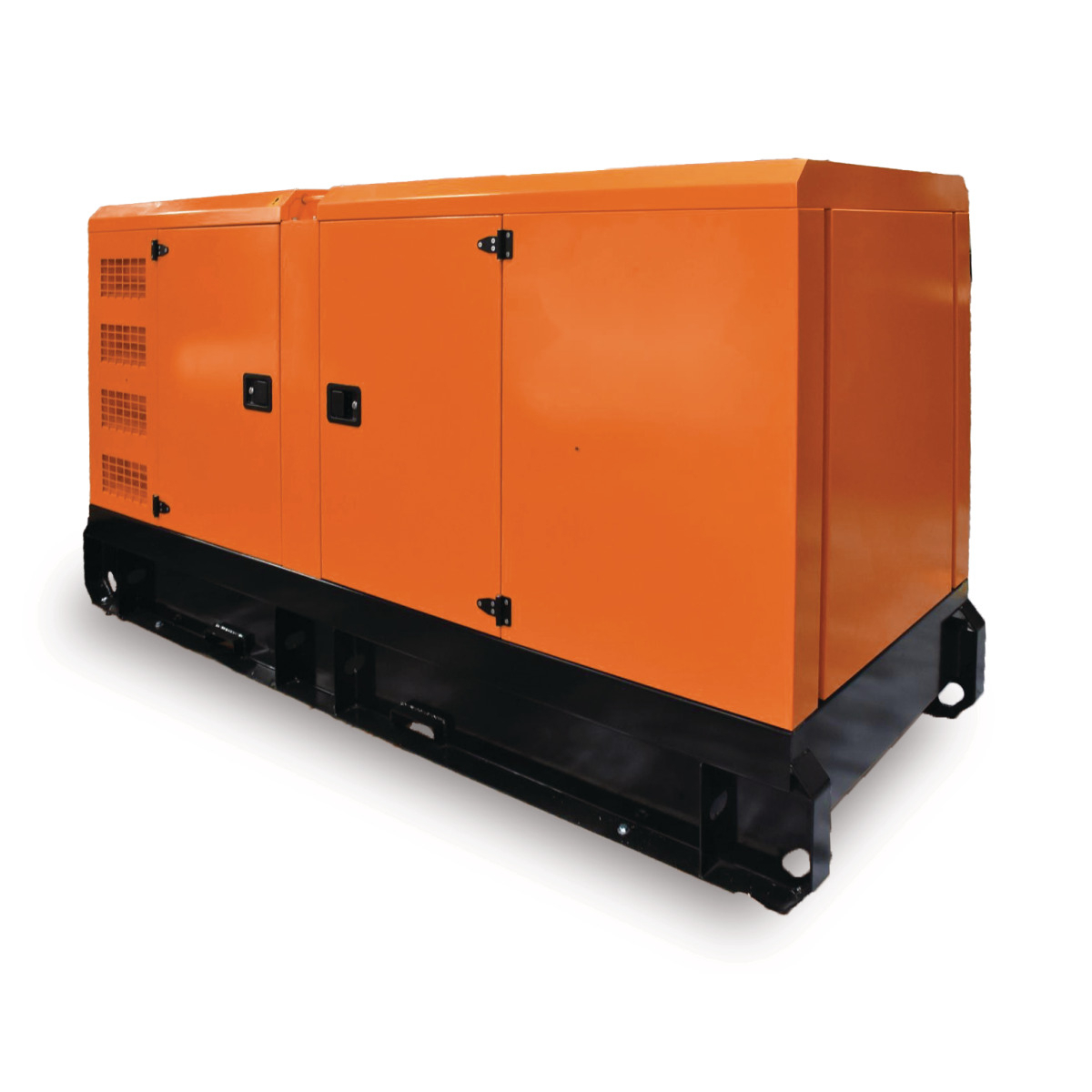

Motor a generátor sú umiestnené v uzavretom ochrannom kryte. Ten obmedzuje šírenie hluku a pomáha chrániť zariadenie pred mechanickými vplyvmi a striekajúcou vodou. Hladina akustického tlaku je udávaná na 75 dB(A), zatiaľ čo hladina akustického výkonu dosahuje 97 dB(A).

Na bočnej strane zariadenia sú ergonomicky usporiadané prípojky a digitálny ovládací panel. Displej umožňuje sledovať napríklad výstupné napätie, prúd, frekvenciu, elektrický výkon a počet prevádzkových hodín. Tieto informácie uľahčujú kontrolu zaťaženia aj plánovanie pravidelnej údržby.

Elektrické zásuvky a ochranné funkcie

Generátor disponuje niekoľkými výstupmi 230 V a 400 V, vrátane priemyselných zásuviek CEE. Pre bežné zásuvkové výstupy je nainštalované monitorovanie stavu izolácie. Špeciálna zásuvka v prevedení 1h má odlišné určenie pre systém napájania objektov.

Stupeň krytia generátora je IP23, zatiaľ čo zásuvky majú krytie IP44. Elektrický generátor musí byť umiestnený tak, aby mal dostatočný prívod vzduchu na chladenie a bezpečne odvádzal spaliny. Nie je určený na prevádzku v nevetraných interiéroch.

Hlavné výhody elektrického generátora

• Trvalý výkon 16 kW pri 400 V – napájanie trojfázových zariadení a vybraných elektrických obvodov.
• Maximálny výkon 18 kW – krátkodobá výkonová rezerva.
• Napätie 230 / 400 V – možnosť pripojenia jednofázových aj trojfázových spotrebičov.
• Nádrž na naftu s objemom 60 l – približne 10 hodín prevádzky pri polovičnom zaťažení.
• Generátor Stamford s reguláciou AVR – elektronická stabilizácia výstupného napätia.
• Elektrické štartovanie E-Start – pohodlné spustenie motora stlačením tlačidla.
• Predohrev motora – uľahčuje spúšťanie pri nižších teplotách.
• Digitálny displej – sledovanie elektrických parametrov a prevádzkových hodín.
• Možnosť pripojenia systému prepínania sietí – využitie ako záložný zdroj pre budovy.
• Odhlučnený ochranný kryt – obmedzenie hluku a ochrana komponentov.
• Kontrola hladiny oleja – prehľad o dôležitom prevádzkovom stave.

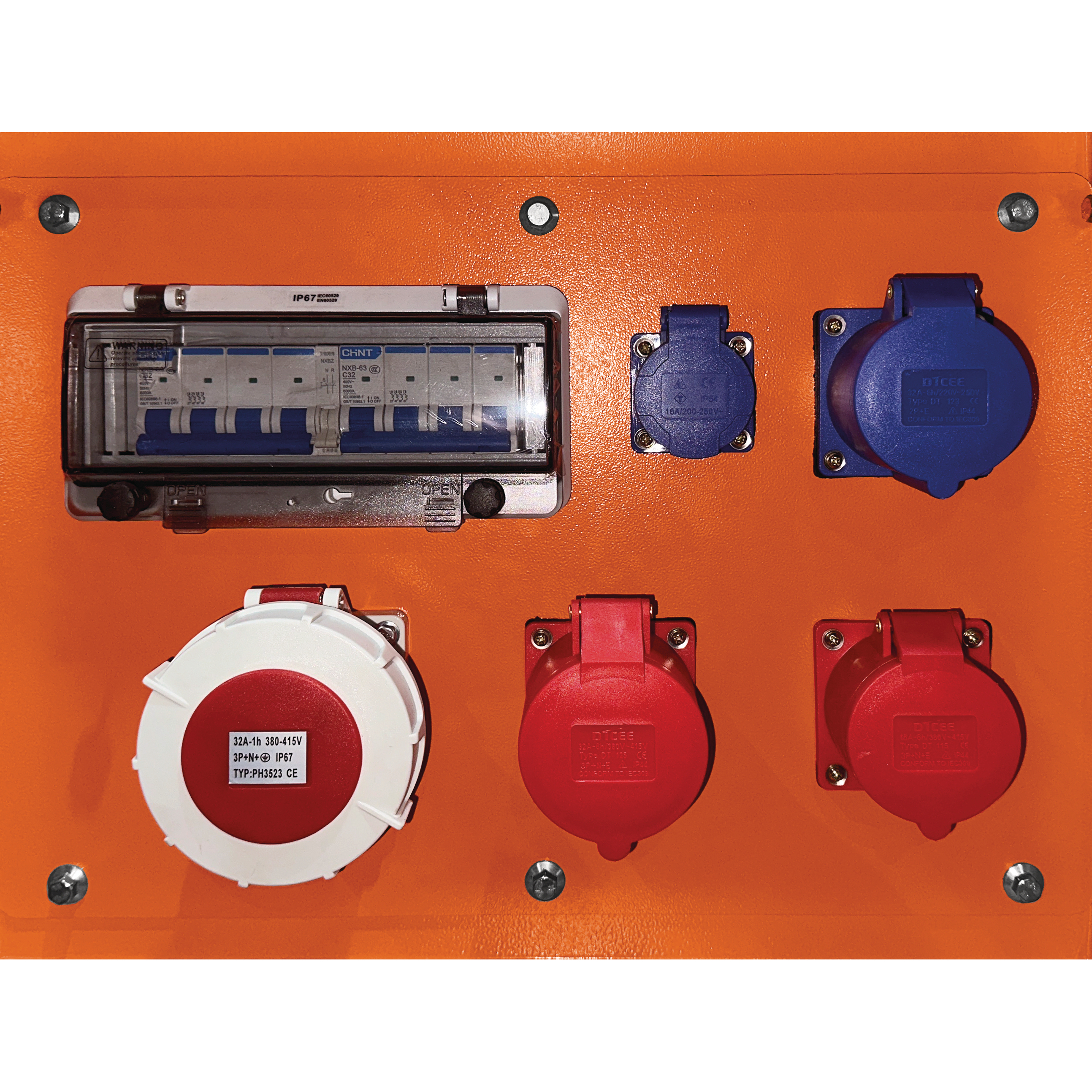

Elektrické zásuvky

• 1× 230 V / 16 A (Schuko)
• 1× 230 V / 32 A (CEE)
• 1× 400 V / 16 A (CEE)
• 1× 400 V / 32 A (CEE)
• 1× 400 V / 32 A (CEE, prevedenie 1h)

Obsah dodávky

Dodávka zahŕňa generátor PG-D 231 TEA-S HC s integrovaným ochranným krytom, palivovou nádržou, digitálnym ovládacím panelom, zásuvkovými výstupmi a dieselovým filtrom. Súčasťou výbavy je aj prepínač sietí pre príslušný spôsob zapojenia.

Ďalšie trojfázové modely nájdete v kategórii generátorov 400 V. Pri výbere výkonu a napájacieho systému vám pomôže článok Ako vybrať generátor.
