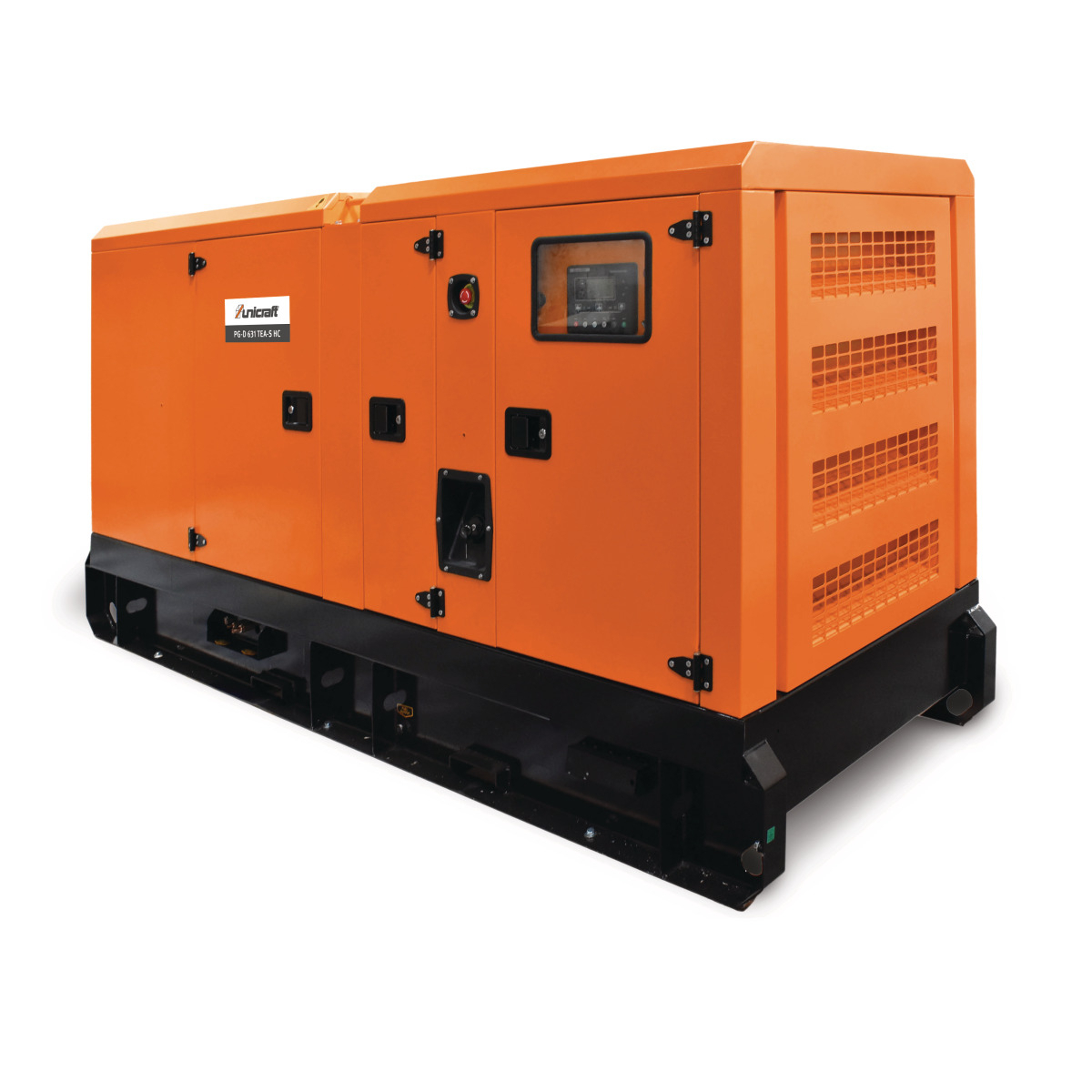

Elektrocentrála PG-D 1040 TEA-S HC

Dieselový generátor Unicraft PG-D 1040 TEA-S HC je výkonný trojfázový dieselový generátor určený na profesionálne záložné napájanie budov, technologických zariadení a priemyselných prevádzok. Pri napätí 400 V poskytuje trvalý aktívny výkon 75 kW a časovo obmedzený maximálny výkon 83 kW. Vďaka odhlučnenému krytu, elektrickému štartovaniu a veľkej palivovej nádrži predstavuje praktické riešenie tam, kde je dôležitá dostupnosť záložného zdroja elektrickej energie.

Elektrický generátor je vybavený synchrónnym generátorom Stamford a elektronickou reguláciou napätia AVR. Výstupy 230 V a 400 V umožňujú pripojenie príslušných jednofázových a trojfázových spotrebičov. Súčasťou výbavy je pripojenie pre záložné napájanie prostredníctvom ručného prepínača sieť/agregát a príprava pre automatický prepínač sietí ATS.

Výkonný záložný zdroj pre priemyselné využitie

Model PG-D 1040 TEA-S HC je vhodný najmä pre prevádzky, kde môže prerušenie dodávky elektrickej energie spôsobiť odstávku technológií, prerušenie výroby alebo obmedzenie dôležitých služieb. Vďaka vysokému trojfázovému výkonu sa uplatní pri zálohovom napájaní technického vybavenia objektov, strojov a ďalších elektrických zariadení.

Trvalý zdanlivý výkon pri 400 V dosahuje 94 kVA, pričom krátkodobo je možné využiť až 104 kVA. Pre jednofázové odbery je stanovená samostatná výkonová kapacita. Pri návrhu napájania je preto dôležité zohľadniť aj rozloženie zaťaženia medzi jednotlivými fázami a rozbiehacie prúdy pripojených spotrebičov.

Elektronická regulácia napätia AVR

Synchrónny generátor Stamford je vybavený automatickou reguláciou napätia AVR, ktorá pomáha udržiavať výstupné napätie pri zmenách elektrického zaťaženia. To je dôležité najmä pri napájaní zariadení s premenlivým odberom.

Generátor pracuje pri menovitých otáčkach 1 500 ot./min a frekvencii 50 Hz. Pri výbere záložného zdroja pre citlivé elektronické alebo technologické zariadenia je potrebné posúdiť ich konkrétne požiadavky na napájanie.

Možnosť záložného napájania objektov

Elektrický agregát je vybavený zásuvkou 400 V / 63 A v prevedení 1h a prepínačom sieť/agregát. Toto usporiadanie umožňuje jej využitie ako záložného zdroja pri zodpovedajúcom návrhu a odbornej inštalácii elektrického rozvodu.

Zariadenie je tiež pripravené na pripojenie automatického prepínača sietí (ATS). Automatický prepínač môže byť súčasťou samostatne navrhnutého záložného napájacieho systému.

Integrované monitorovanie izolačného stavu kontroluje výstupné obvody s výnimkou samostatného výstupu 1h. Táto funkcia prispieva k kontrole prevádzkových podmienok elektrickej siete.

Dieselový motor s elektrickým štartovaním

Pohon zabezpečuje dieselový motor s elektrickým štartovaním E-Start. Predohrev motora uľahčuje štartovanie pri nižších vonkajších teplotách. Obsluha má k dispozícii signalizáciu nízkej hladiny motorového oleja.

Veľká palivová nádrž s objemom 250 litrov poskytuje rezervu pre dlhšiu prevádzku. Pri 50 % zaťažení je udávaná prevádzková doba približne 16 hodín, pri plnom zaťažení približne 8 hodín. Skutočná dĺžka prevádzky závisí od zaťaženia agregátu a pracovných podmienok.

Krytá konštrukcia a prehľadná kontrola prevádzky

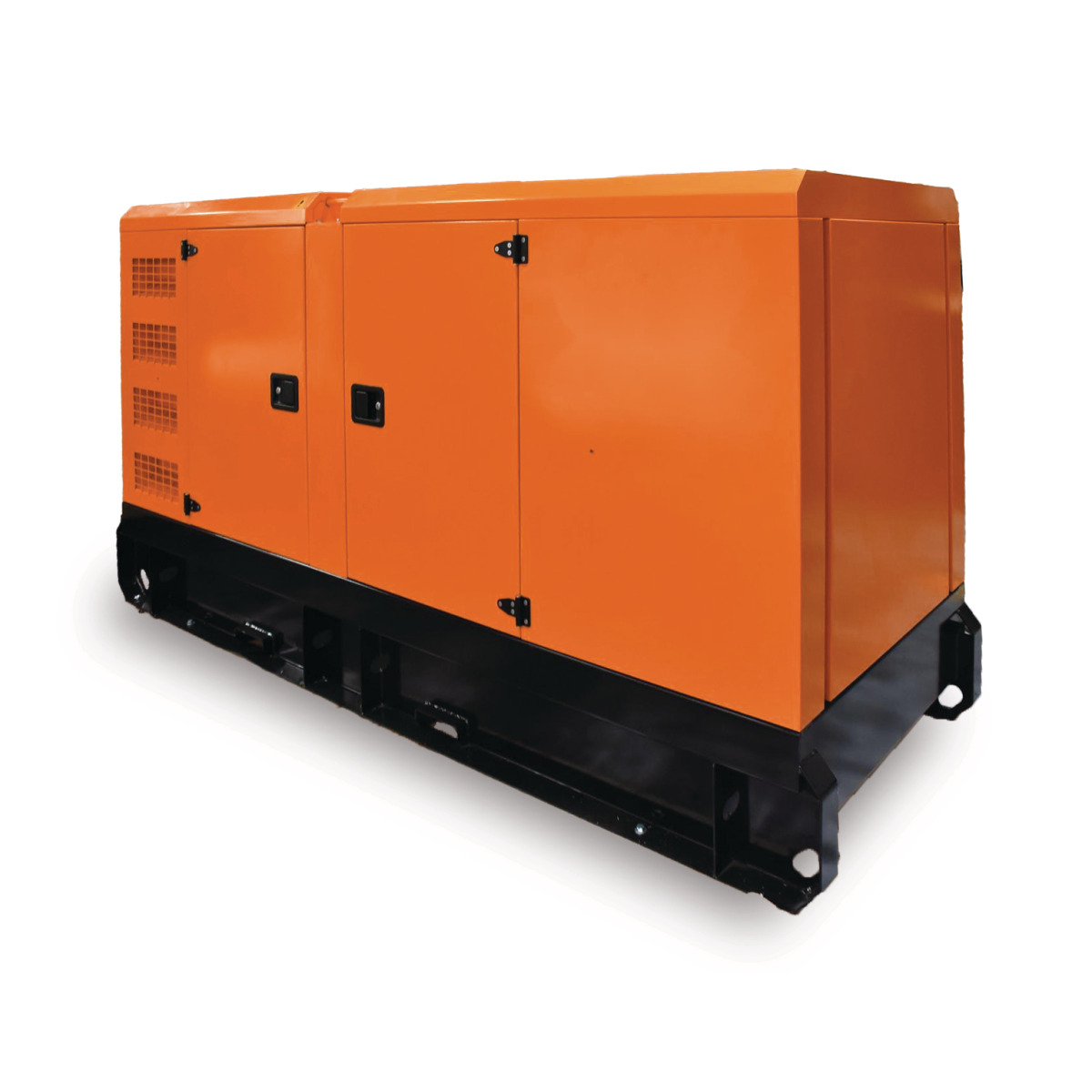

Celokapotovaná konštrukcia chráni hlavné časti agregátu pred mechanickým poškodením a striekajúcou vodou. Kapotáž zároveň prispieva k zníženiu prevádzkového hluku. Hladina akustického tlaku je 70 dB(A), zatiaľ čo hladina akustického výkonu dosahuje 97 dB(A).

Digitálny ovládací panel zobrazuje dôležité prevádzkové údaje, napríklad výstupné napätie, prúd, frekvenciu, výkon a počet prevádzkových hodín. Obsluha tak môže sledovať stav generátora a plánovať servisné úkony podľa jeho využitia.

Výstupy pre rôzne typy spotrebičov

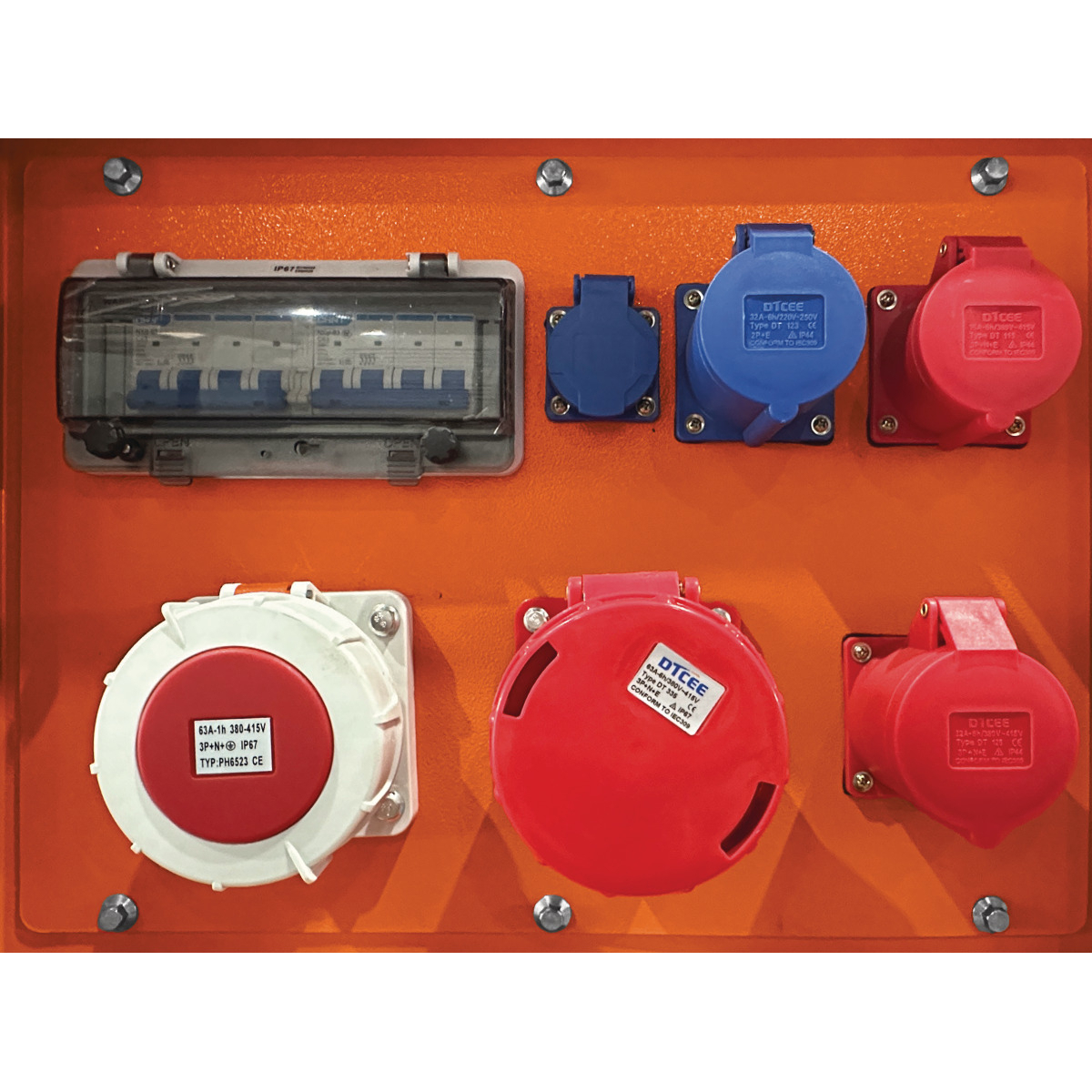

Unicraft PG-D 1040 TEA-S HC ponúka viacero variantov pripojenia. Okrem jednofázových zásuviek 230 V sú k dispozícii aj trojfázové zásuvky 400 V s prúdmi 16 A, 32 A a 63 A. Samostatný výstup 400 V / 63 A v prevedení 1h je určený pre príslušné záložné napájacie inštalácie.

Stupeň krytia zásuviek je IP44 alebo IP67 v závislosti od konkrétneho výstupu. Stupeň krytia samotného generátora je IP22.

Hlavné výhody generátora Unicraft

• Trvalý výkon 75 kW pri 400 V pre náročnejšie trojfázové aplikácie.
• Maximálny výkon 83 kW pre časovo obmedzené zaťaženie.
• Synchrónny generátor Stamford s reguláciou napätia AVR.
• Výstupy 230 V a 400 V pre rôzne elektrické zariadenia.
• Príprava na prepínač ATS pri budovaní záložného napájania.
• Palivová nádrž s objemom 250 l pre dlhšie prevádzkové intervaly.
• Elektrické štartovanie a predohrev motora.
• Odhlučnený kryt chrániaci generátor.
• Digitálny displej so zobrazením prevádzkových hodnôt.
• Kontrola stavu izolácie vybraných výstupných obvodov.
