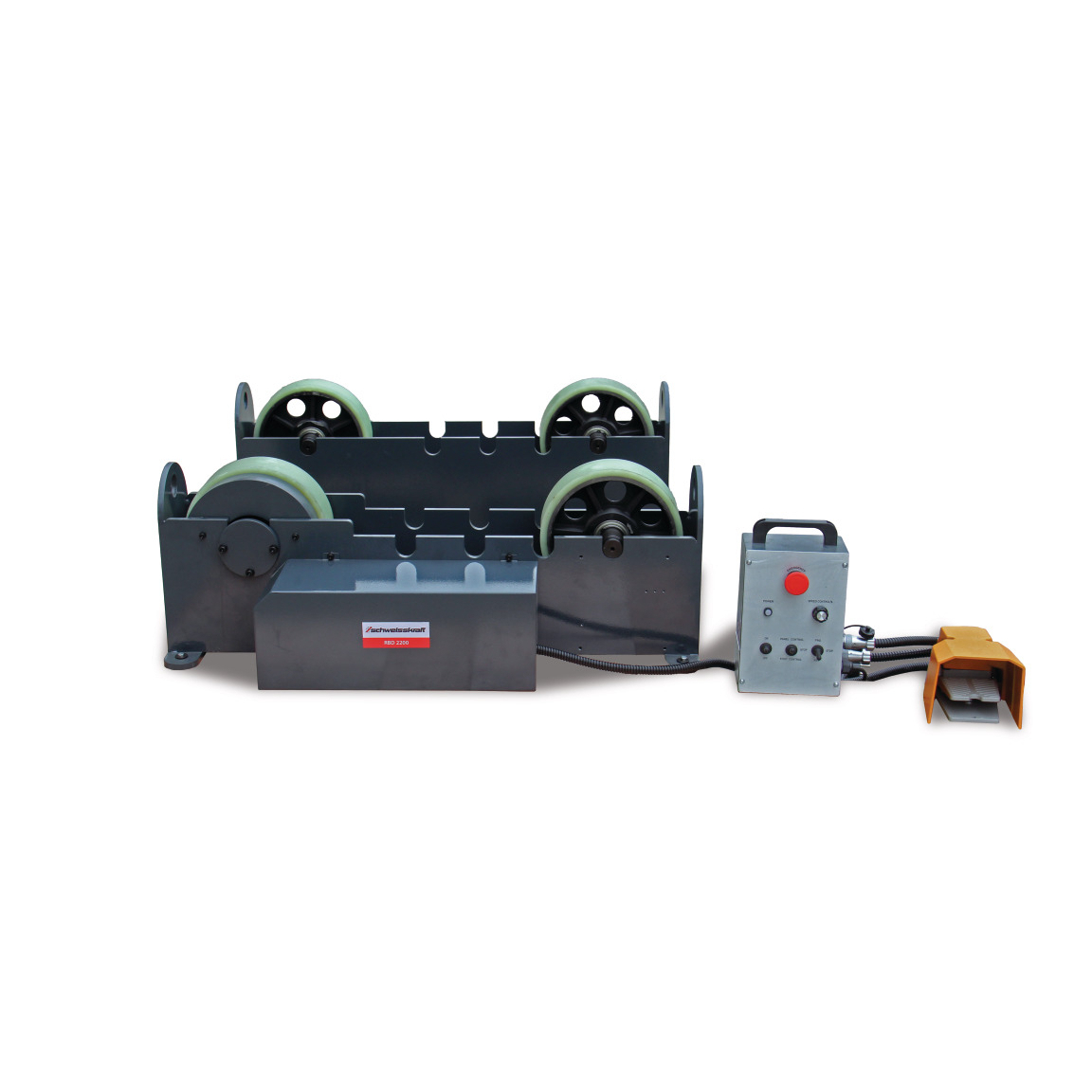

Otočné zariadenie valcového bloku Schweißkraft RBD 2200 je profesionálny zvárací polohovač určený na otáčanie valcovitých obrobkov pri zváraní a ďalších výrobných operáciách. Vďaka nosnosti až 2 200 kg, plynule nastaviteľným otáčkam a možnosti zmeny smeru otáčania uľahčuje manipuláciu s ťažšími rúrami, valcovitými nádobami a ďalšími rotačnými dielmi.
Zariadenie pracuje s obrobkami s priemerom 101 až 1 524 mm. Súprava s pohonnou a opornou valcovou jednotkou umožňuje plynulé otáčanie obrobku okolo jeho pozdĺžnej osi. Obsluha tak môže vykonávať obvodové zváranie bez nutnosti opakovaného ručného premiestňovania rozmerného výrobku.
Plynulé otáčanie pri zváraní
Schweißkraft RBD 2200 umožňuje plynulo nastavovať rýchlosť otáčania podľa priemeru obrobku a požiadaviek zváracieho procesu. Rovnomerný pohyb pomáha udržiavať stabilné pracovné podmienky pri vytváraní obvodových zvarov.
Smer otáčania je možné meniť, čo uľahčuje prispôsobenie pohybu obrobku polohe zvárača aj konkrétnemu pracovnému postupu. Táto funkcia je praktická napríklad pri zváraní valcovitých plášťov, potrubných dielov a zostáv z kovových rúrok.
Pohodlné ovládanie nožným pedálom
Na spustenie a zastavenie otáčania slúži nožný ovládací pedál. Zvárač tak môže ovládať pohyb obrobku bez toho, aby musel počas práce odkladať zvárací horák.
Samostatná ovládacia jednotka umožňuje nastaviť pracovný pohyb a prispôsobiť ho charakteru vykonávanej operácie. Napájanie 230 V / 50 Hz uľahčuje pripojenie zariadenia v bežne vybavených dielňach.
Valčekové uloženie pre rozmerné obrobky
Pohonná jednotka zabezpečuje otáčanie obrobku, zatiaľ čo oporná jednotka pomáha niesť jeho hmotnosť a udržiavať správnu polohu. Toto usporiadanie je vhodné na manipuláciu s valcovitými dielmi, ktorých ručné otáčanie by bolo náročné alebo nepraktické.
Maximálne zaťaženie zostavy je 2 200 kg. Pri výbere zariadenia je okrem celkovej hmotnosti dôležité zohľadniť aj priemer, dĺžku, rozloženie hmotnosti a stabilitu konkrétneho obrobku.
Hlavné výhody
- Nosnosť 2 200 kg pre manipuláciu s ťažšími valcovitými obrobkami.
- Priemer obrobku 101–1 524 mm pre široký rozsah zváracích prác.
- Plynulá regulácia otáčok na prispôsobenie pohybu zváraciemu procesu.
- Otočenie v oboch smeroch pre flexibilný pracovný postup.
- Nožný pedál Start/Stop pre pohodlné ovládanie počas zvárania.
- Poháňaná a oporná valčeková jednotka na vedenie valcovitých obrobkov.
- Napájanie 230 V pre použitie v profesionálnych dielňach.
- Vhodné na obvodové zváranie potrubí, valcových plášťov a podobných konštrukcií.
Technické parametre
| Výrobca | Schweißkraft |
|---|---|
| Model | RBD 2200 |
| Typ zariadenia | Válečkový zvárací polohovač |
| Maximálna nosnosť | 2 200 kg |
| Priemer obrobku | 101–1 524 mm |
| Elektrické pripojenie | 230 V / 50 Hz |
| Regulácia otáčok | Plynulá |
| Smer otáčania | Obidva smery |
| Ovládanie štart/stop | Nožný pedál |
| Rozmery hnacej jednotky (D × Š × V) | 940 × 407 × 336 mm |
| Rozmery opornej jednotky (D × Š × V) | 940 × 294 × 336 mm |
| Rozmery ovládacej jednotky (D × Š × V) | 170 × 120 × 250 mm |
| Hmotnosť zariadenia | cca 220 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Medzi ďalšie výrobky značky Schweißkraft patria aj zváracie polohovacie zariadenia a otočné stoly na manipuláciu s obrobkami počas zvárania.
Často kladené otázky
Aká je maximálna nosnosť zariadenia RBD 2200?
Maximálna nosnosť valčekového zariadenia je 2 200 kg.
Pre aké priemery obrobkov je zariadenie určené?
Zariadenie je určené pre valcovité obrobky s priemerom od 101 do 1 524 mm.
Je možné meniť rýchlosť a smer otáčania?
Áno, rýchlosť otáčania je možné plynule regulovať a smer otáčania je nastaviteľný.
Ako sa zariadenie ovláda počas zvárania?
Spustenie a zastavenie otáčania sa dá ovládať nožným pedálom.
