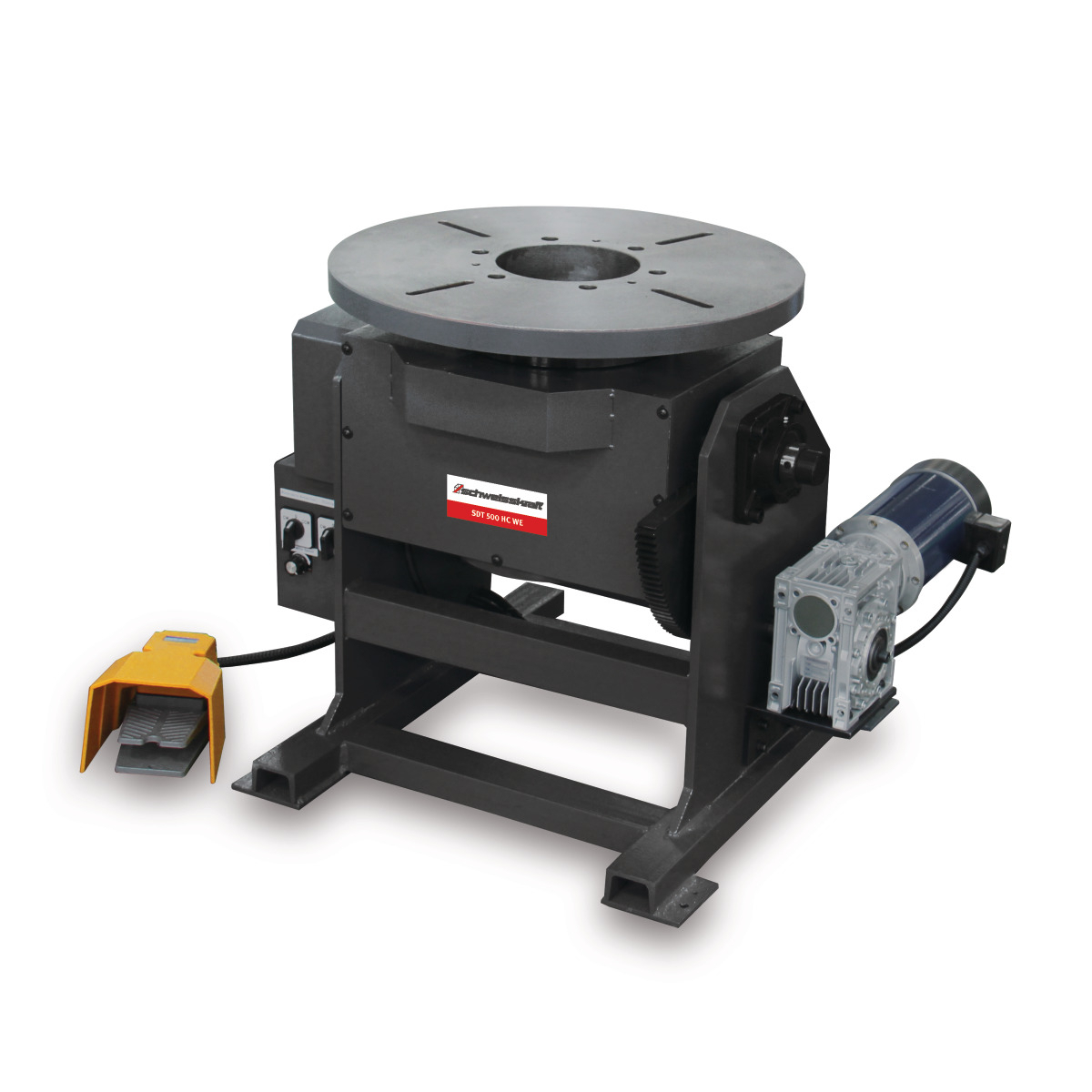

Schweißkraft SDT 500 HC WE je profesionálny elektrický otočný a naklápací zvárací stôl určený na presné polohovanie kovových dielov počas zvárania. Vďaka nosnosti až 500 kg v horizontálnej polohe, plynule nastaviteľným otáčkam a priechodnej dutej hriadeľi umožňuje pohodlnejšiu prácu s rúrkami, kruhovými profilmi a ďalšími zváranými konštrukciami. Nachádza uplatnenie predovšetkým v zámočníckych dielňach, kovovýrobe a priemyselných zváracích prevádzkach.
Otočný tanier s priemerom 560 mm je možné naklápať v rozsahu 0–135°. Elektrický pohon zabezpečuje plynulú rotáciu obrobku rýchlosťou 0–5 ot./min s možnosťou zmeny smeru otáčania. Obsluha tak môže prispôsobiť rýchlosť pohybu konkrétnemu zváraciemu postupu a pracovať v výhodnejšej polohe bez opakovaného ručného otáčania zváraného dielu.
Priechodná dutá hriadeľ na zváranie rúrok a profilov

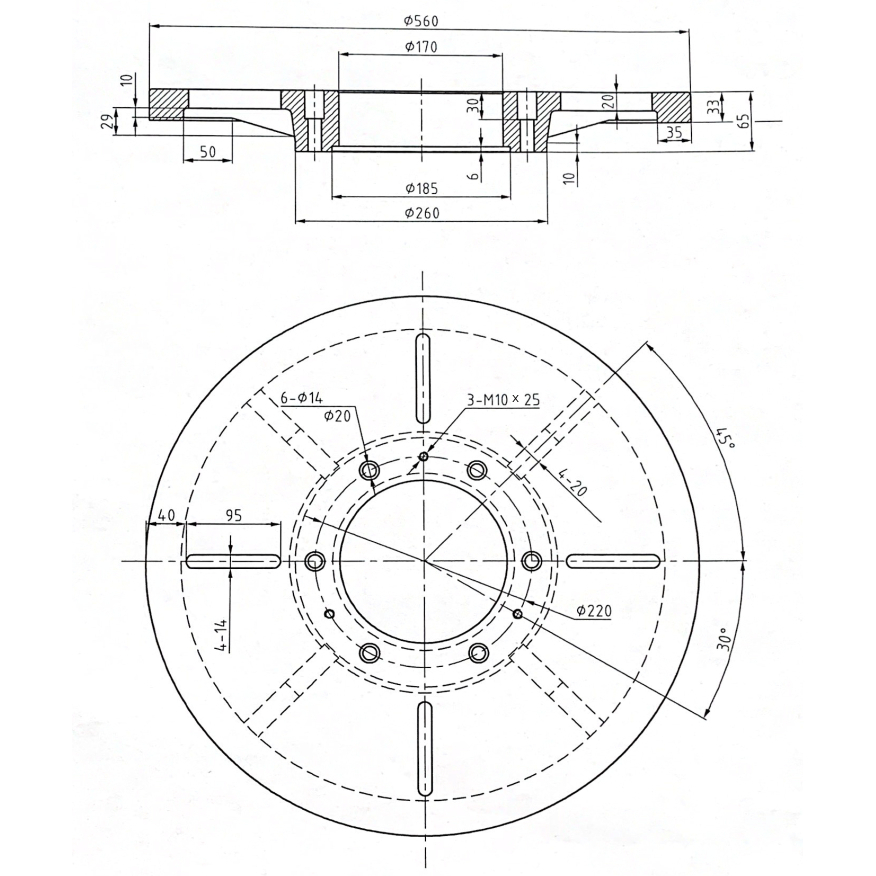

Významnou výhodou modelu SDT 500 HC WE je dutá priechodná hriadeľ s priemerom 170 mm. Toto vyhotovenie umožňuje vedenie vhodných rúrok a kruhových profilov stredom otočného mechanizmu. Je to praktické najmä pri výrobe potrubných zostáv, prírubových spojov a ďalších rotačne symetrických dielov.
Priechodná konštrukcia rozširuje možnosti využitia v porovnaní s bežnými otočnými stolmi s uzavretou osou. Pri dlhších obrobkoch je možné materiál viesť stredom stroja, pričom prípadné presahujúce časti musia byť primerane podoprené.
Elektrický pohon s plynulou reguláciou otáčok
Otočný stôl využíva elektromotorický pohon s príkonom 800 W a napájaním 230 V. Rýchlosť otáčania je možné plynule nastavovať od zastavenia až po 5 ot./min. Smer otáčania je voliteľný v smere aj proti smeru hodinových ručičiek.
Možnosť regulácie otáčok je dôležitá pri zváraní obvodových zvarov, kde rýchlosť pohybu obrobku ovplyvňuje vedenie zvarovej strieky. Pri správnom nastavení je možné dosiahnuť rovnomernejší pohyb zváraného dielu a obmedziť prerušovanie práce kvôli jeho ručnému premiestňovaniu.
Naklápanie pracovnej plochy až do 135°
Pracovný tanier je možné nastaviť v rozsahu 0–135°. Zmena uhla uľahčuje prístup k zváranému spoju a umožňuje prispôsobiť polohu dielu požadovanej technológii. Nastavenie sklonu sa ovláda otočným ovládačom.
Maximálna nosnosť závisí od polohy pracovnej plochy. V horizontálnej polohe je 500 kg, zatiaľ čo vo vertikálnej polohe je prípustné zaťaženie 250 kg. Pri upínaní ťažkých obrobkov je potrebné zohľadniť aj polohu ťažiska, vyloženie zvaru a nosnosť použitého upínacieho príslušenstva.
Nožné ovládanie pre pohodlnejšie zváranie
Súčasťou ovládania je nožný spínač na spustenie a zastavenie otáčania. Zvárač tak môže ovládať pohyb zváraného dielu bez nutnosti prerušovať prácu rukami. To je výhodné najmä pri obvodovom zváraní rúrok a kruhových dielov, keď je dôležité sústrediť sa na vedenie horáka.
Riadiaca elektronika je umiestnená v robustnom uzavretom kryte, ktorý ju chráni pred bežnými vplyvmi dielenského prostredia. Ovládacie prvky umožňujú nastavovať prevádzkové parametre podľa konkrétnej zváracej operácie.
Využitie pri výrobe zváraných konštrukcií
Schweißkraft SDT 500 HC WE je vhodný najmä na výrobu a opravy potrubných celkov, zváranie prírub, kruhových rámov, valcovitých dielov a ďalších kovových súčiastok vyžadujúcich otáčanie okolo osi.
Stôl umožňuje stabilné polohovanie ťažších obrobkov a vytvára vhodné podmienky pre opakované zváracie operácie. Pri sériovej výrobe podobných dielov môže správne zvolené upnutie a nastavenie otáčok uľahčiť dodržiavanie jednotného pracovného postupu.
Hlavné výhody otočného stola
- Nosnosť 500 kg vo vodorovnej polohe na polohovanie ťažších kovových súčiastok.
- Nosnosť 250 kg vo zvislej polohe pri zodpovedajúcom upnutí a rozložení zaťaženia.
- Priechodná dutá hriadeľ Ø 170 mm na prácu s rúrkami a kruhovými profilmi.
- Otočný tanier Ø 560 mm na upevnenie zváraných dielov.
- Plynulá regulácia otáčok 0–5 ot./min na prispôsobenie rýchlosti zvárania.
- Pravotočivý a ľavotočivý chod podľa požadovaného smeru zvárania.
- Naklápanie v rozsahu 0–135° pre optimálny prístup k zvaru.
- Nožný spínač Start/Stop pre pohodlné ovládanie otáčania.
- Uzatvorený kryt riadiacej elektroniky na ochranu ovládacích komponentov.
- Napájanie 230 V bez nutnosti trojfázového pripojenia.
Voliteľné upínacie príslušenstvo
Na upínanie vhodných kruhových dielov je možné použiť trojčelusťové upínacie zariadenie s nosnosťou 240 kg, objednávacie číslo 1541353. Upínacie skľučidlo je príslušenstvo, ktoré sa objednáva samostatne a umožňuje prispôsobiť upínanie tvaru a rozmerom obrobku.
Technické parametre
| Výrobca | Schweißkraft |
|---|---|
| Model | SDT 500 HC WE |
| Objednávacie číslo | 1541505 |
| Typ zariadenia | Otočný zvárací stôl |
| Nosnosť v horizontálnej polohe | 500 kg |
| Nosnosť vo zvislej polohe | 250 kg |
| Priemer otočného taniera | 560 mm |
| Priemer dutej hriadeľovej tyče | 170 mm |
| Otáčky taniera | 0–5 ot./min |
| Smer otáčania | Doprava / doľava |
| Uhol sklonu | 0–135° |
| Povolený zvárací prúd | 120 A |
| Príkon | 800 W |
| Elektrické pripojenie | 230 V / 50 Hz |
| Ovládanie otáčania | Nožný spínač Start/Stop |
| Rozmery stroja (D × Š × V) | 690 × 790 × 650 mm |
| Hmotnosť | 230 kg |
