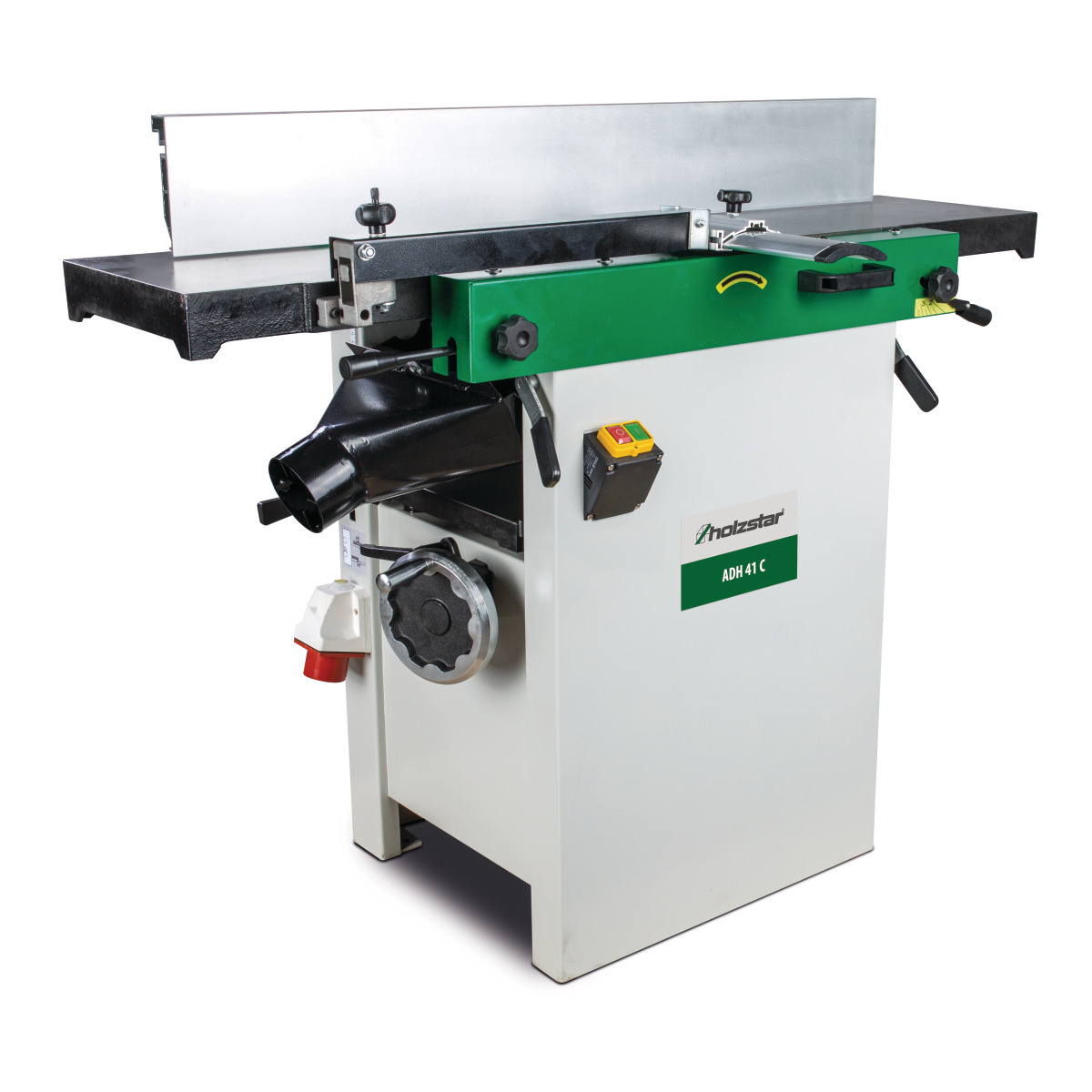

Holzstar ADH 41 C SPIRAL je kombinovaná vyrovnávacia a hrúbkovacia hoblík určená na opracovanie masívneho dreva, dosiek, hranolov a líšt. Spája dve dôležité operácie spracovania dreva v jednom stroji: vyrovnávanie plôch a hrán a následné zúženie materiálu na požadovanú hrúbku.
Hoblík je vybavený špirálovým hobľovacím valcom, pracovným záberom až 408 mm a motorom s príkonom 3,7 kW. Trojfázové napájanie 400 V a robustná konštrukcia umožňujú pravidelné nasadenie v stolárskych dielňach, pri výrobe nábytku aj pri spracovaní masívnych drevených dielcov.
Na rozdiel od bežného hobľovacieho valca s dlhými rovnými nožmi využíva špirálové vyhotovenie séria menších rezných hrán. Tie sa postupne zarezávajú do povrchu dreva, čo prispieva k kultivovanému priebehu obrábania.

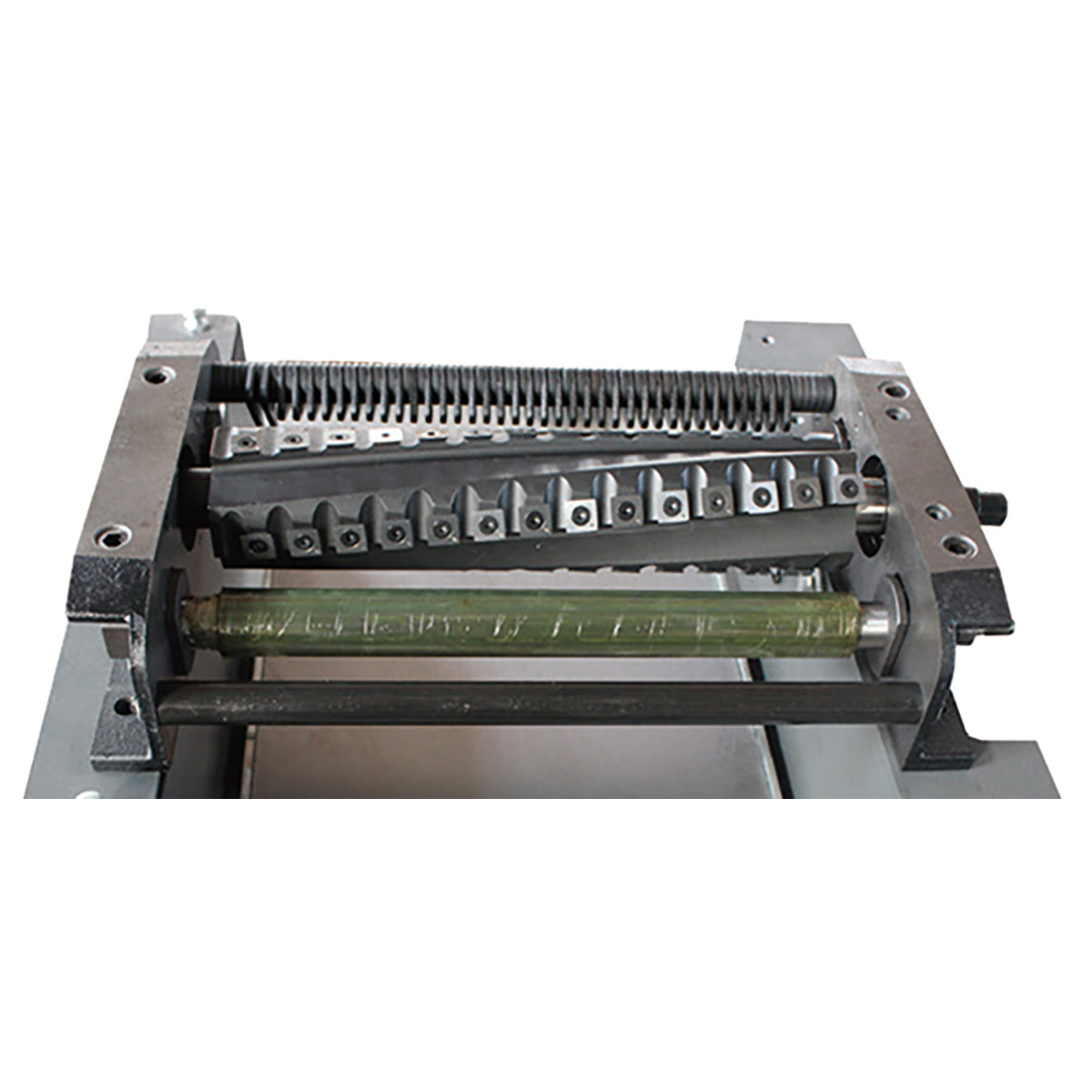

Špirálový hobľovací valec
Srdcom stroja je hobľovací valec s priemerom 70 mm, ktorý pracuje pri rychlosti 5 200 ot./min. Špirálové usporiadanie rezných hrán umožňuje postupný kontakt s obrábaným materiálom.
Toto riešenie je užitočné najmä pri obrábaní masívneho dreva a širokých plôch, kde je dôležitá kvalita povrchu. Výsledné opracovanie závisí aj od druhu dreva, smeru vlákien, ostrosti rezných hrán a nastavenú hĺbku odoberania.
Vyrovnávanie širokých dosiek a hranolov
Vyrovnávací stôl má rozmery 1 640 × 425 mm a poskytuje dostatočne dlhú oporu pri vedení dosiek a hranolov cez hobľovací valec. Maximálna pracovná šírka 408 mm umožňuje opracovanie aj širších drevených dielcov.

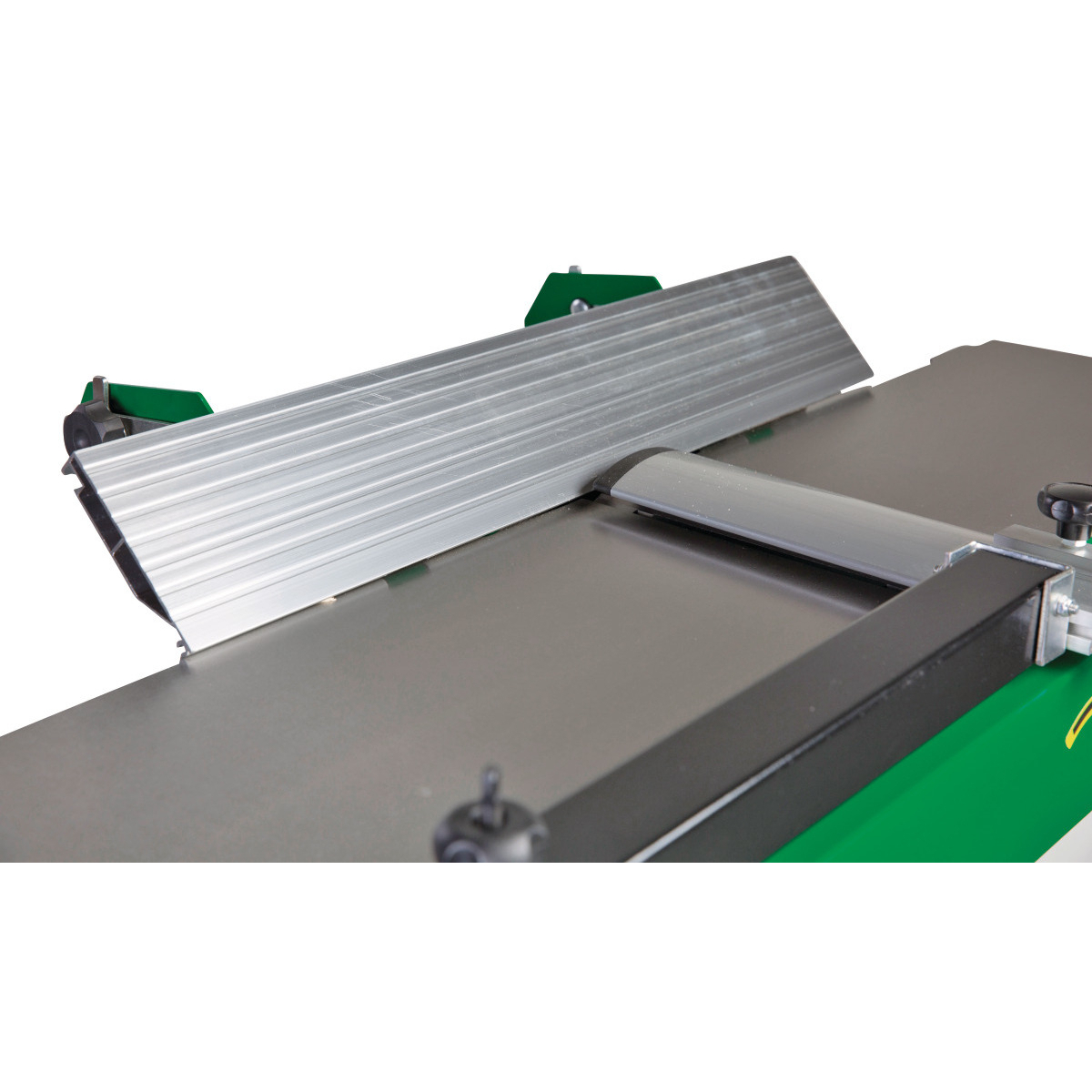

Súčasťou konštrukcie je nastaviteľné hliníkové vyrovnávacie pravítko s možnosťou naklonenia v rozsahu 90–45°. To uľahčuje prípravu rovných hrán aj uhlové vyrovnávanie materiálu.

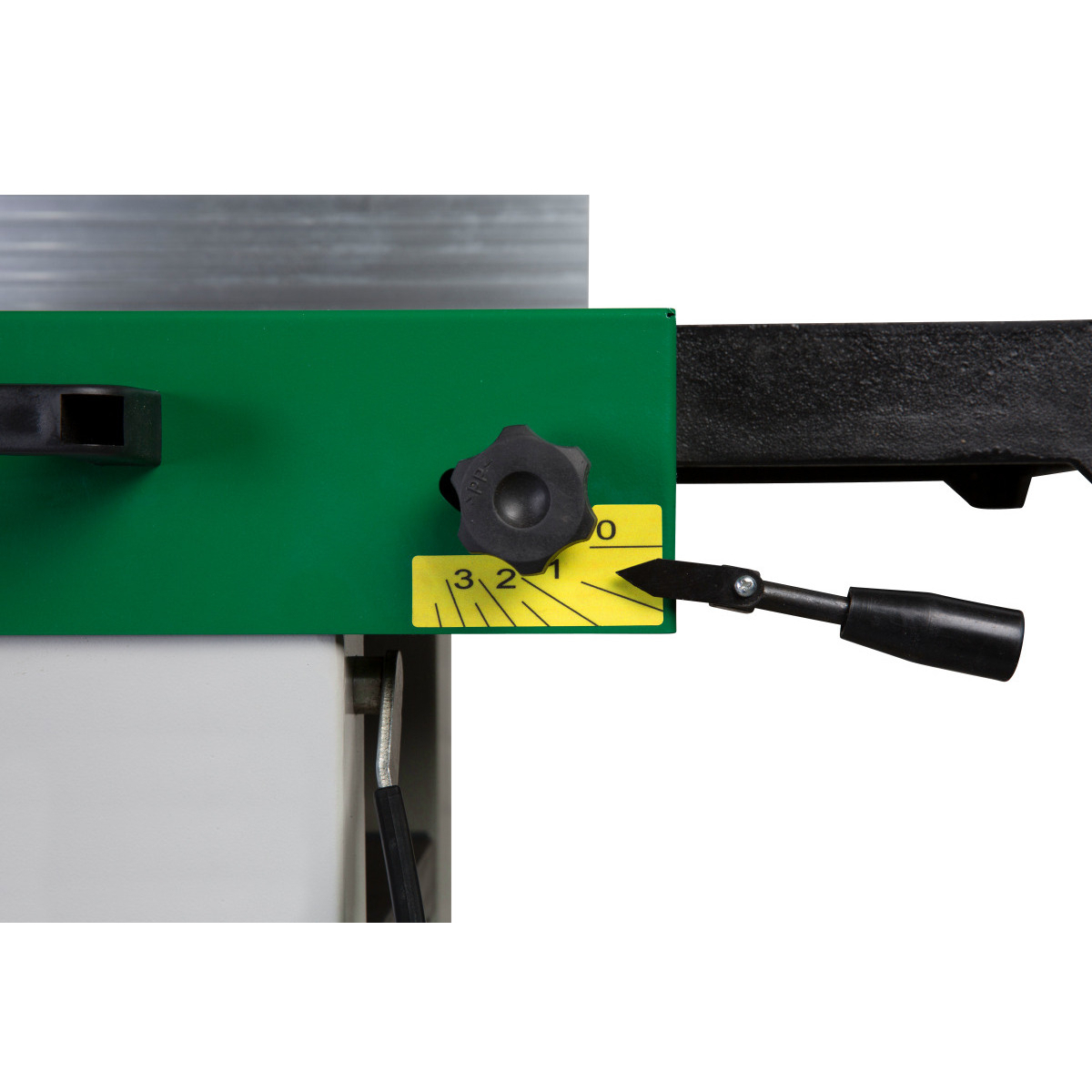

Maximálny odber triesok je 3 mm. Hĺbku rezu je možné prispôsobiť podľa charakteru materiálu a požadovanej kvality výsledného povrchu.
Tiahnutie na požadovanú hrúbku

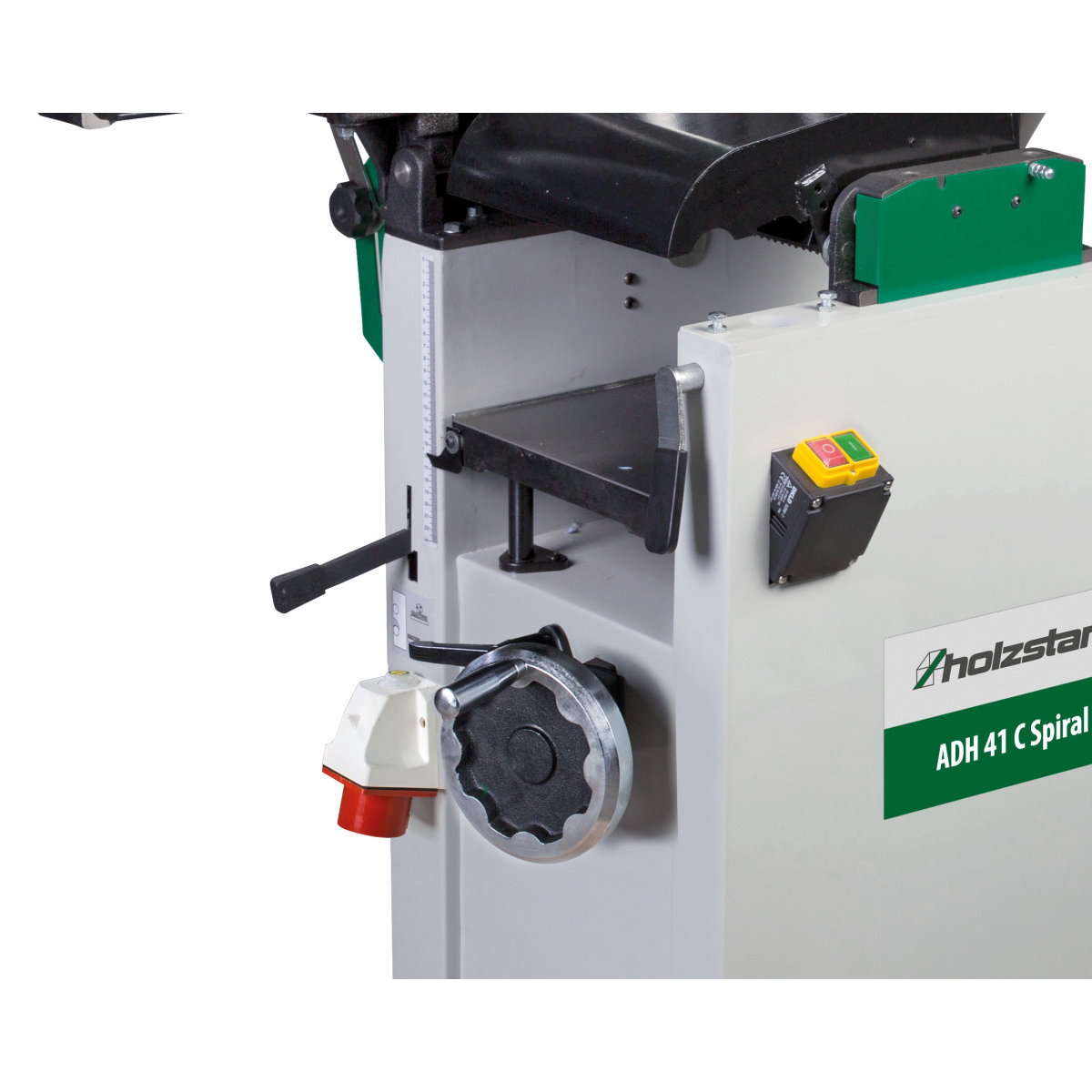

Tiahacia časť využíva pracovný stôl s rozmermi 600 × 408 mm. Výška priechodu materiálu je nastaviteľná od 5 do 225 mm. Stroj tak umožňuje zosilňovanie tenších dosiek aj rozmernejších drevených hranolov.

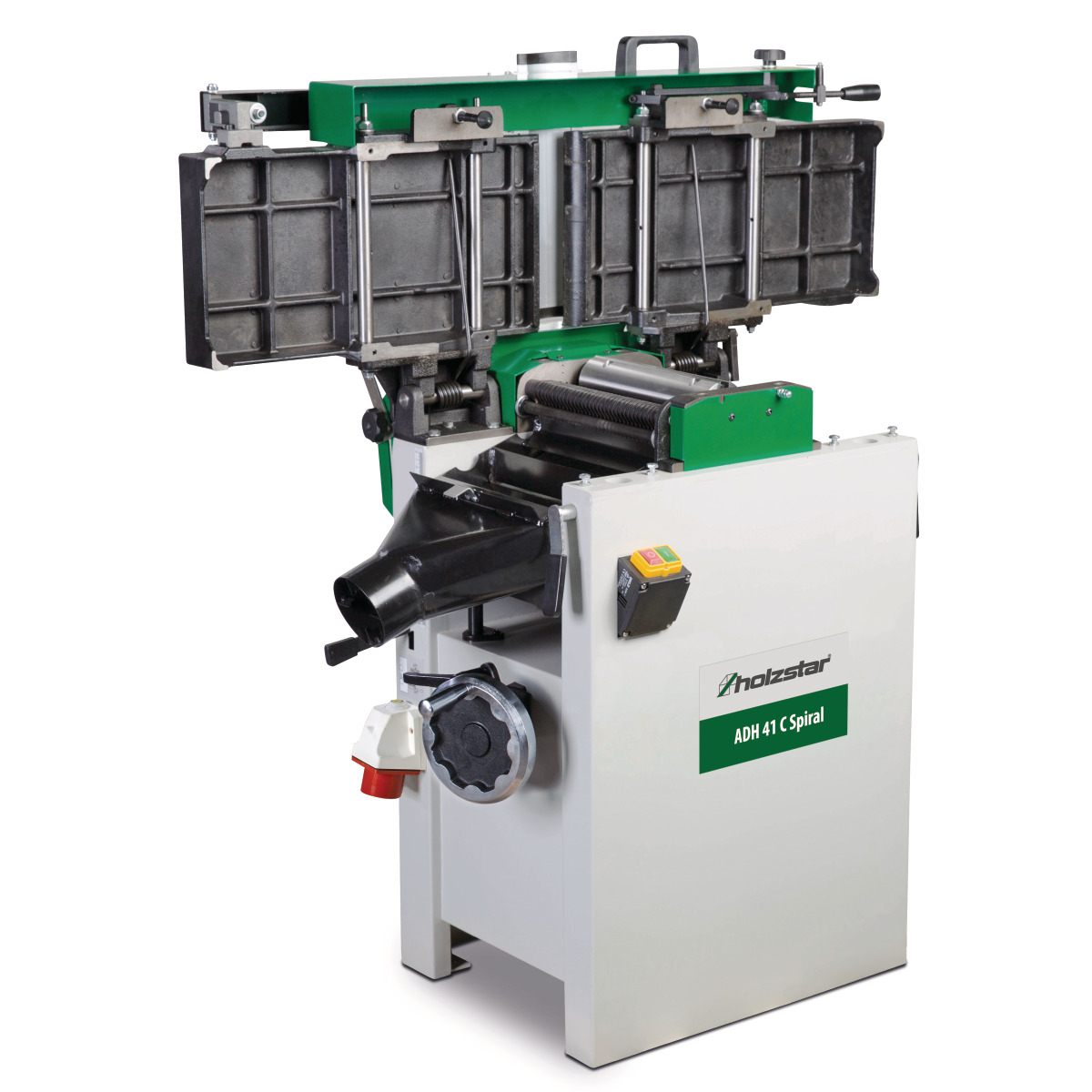

Automatický posuv obrobku uľahčuje rovnomerné vedenie dreva. Vstupný ozubený podávací valec zabezpečuje uchopenie materiálu, zatiaľ čo výstupný valec s gumovým povrchom pomáha šetrne odvádzať opracovaný diel.
Kombinácia týchto prvkov umožňuje pripravovať rozmerovo jednotné diely, napríklad pre nábytkové konštrukcie, rámy, výplne alebo ďalšie stolárske výrobky.
Praktická konštrukcia a odsávanie
Hoblík ADH 41 C SPIRAL má rozmery 1 620 × 920 × 1 010 mm a hmotnosť 260 kg. Stabilná konštrukcia poskytuje pevnú základňu pre prácu s masívnym drevom.

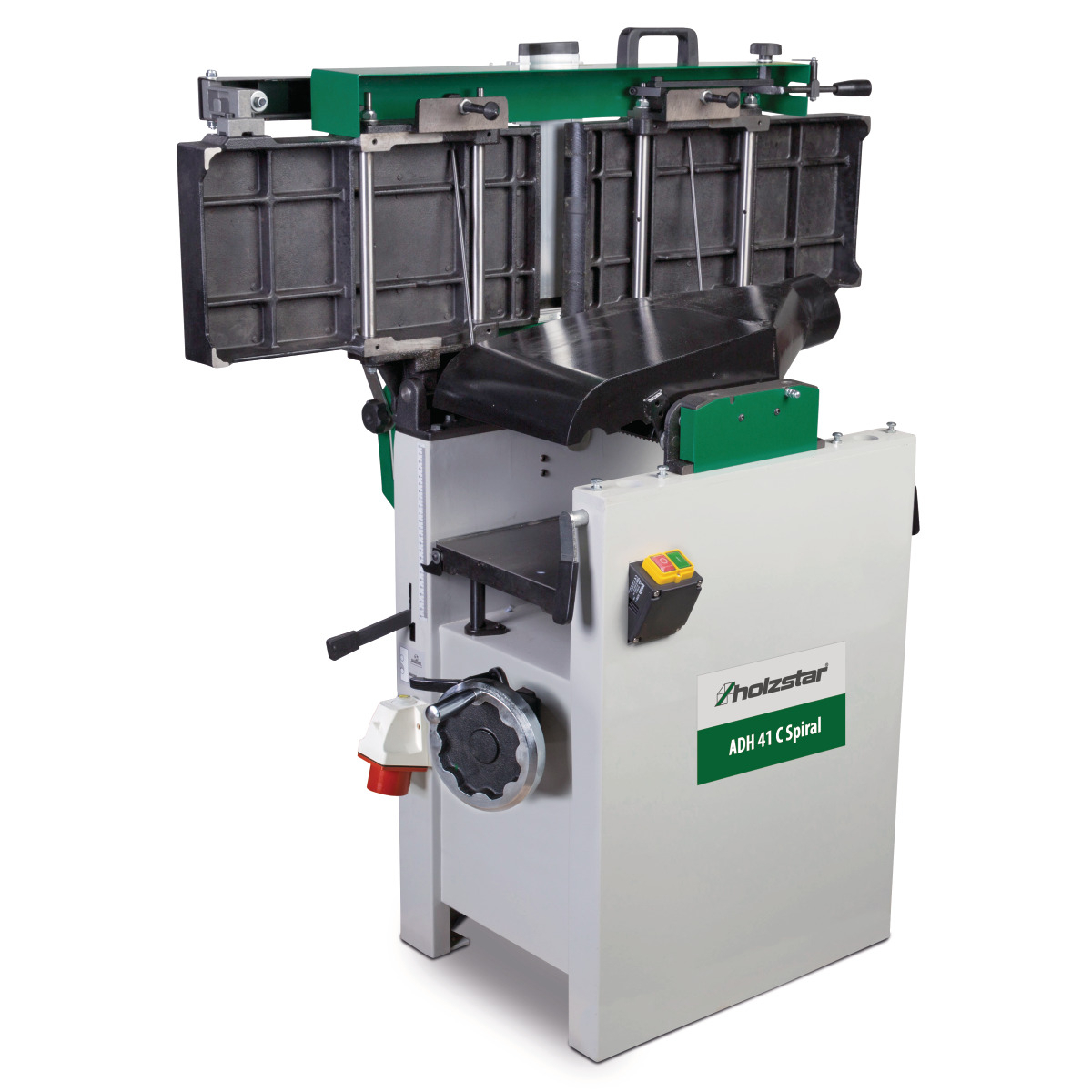

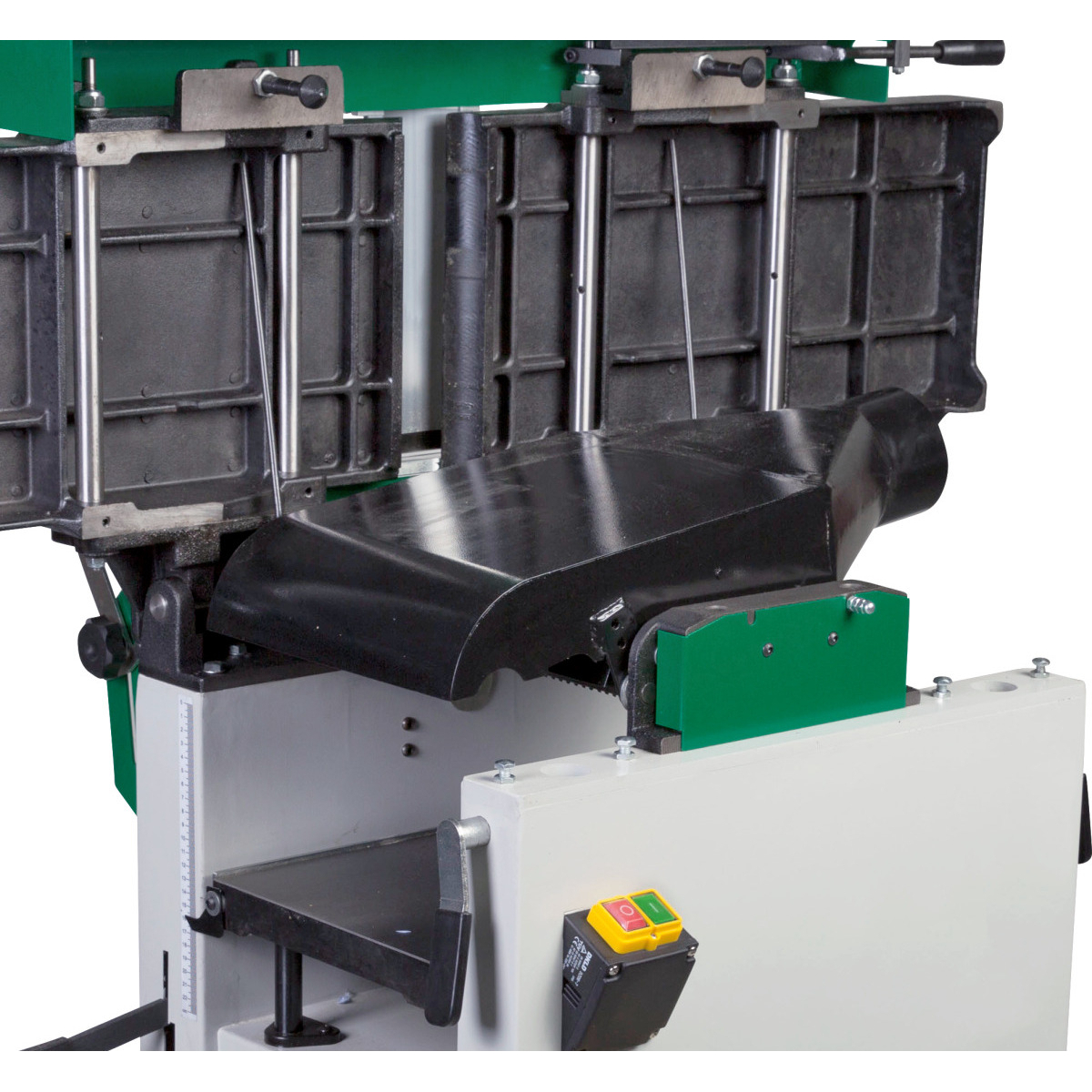

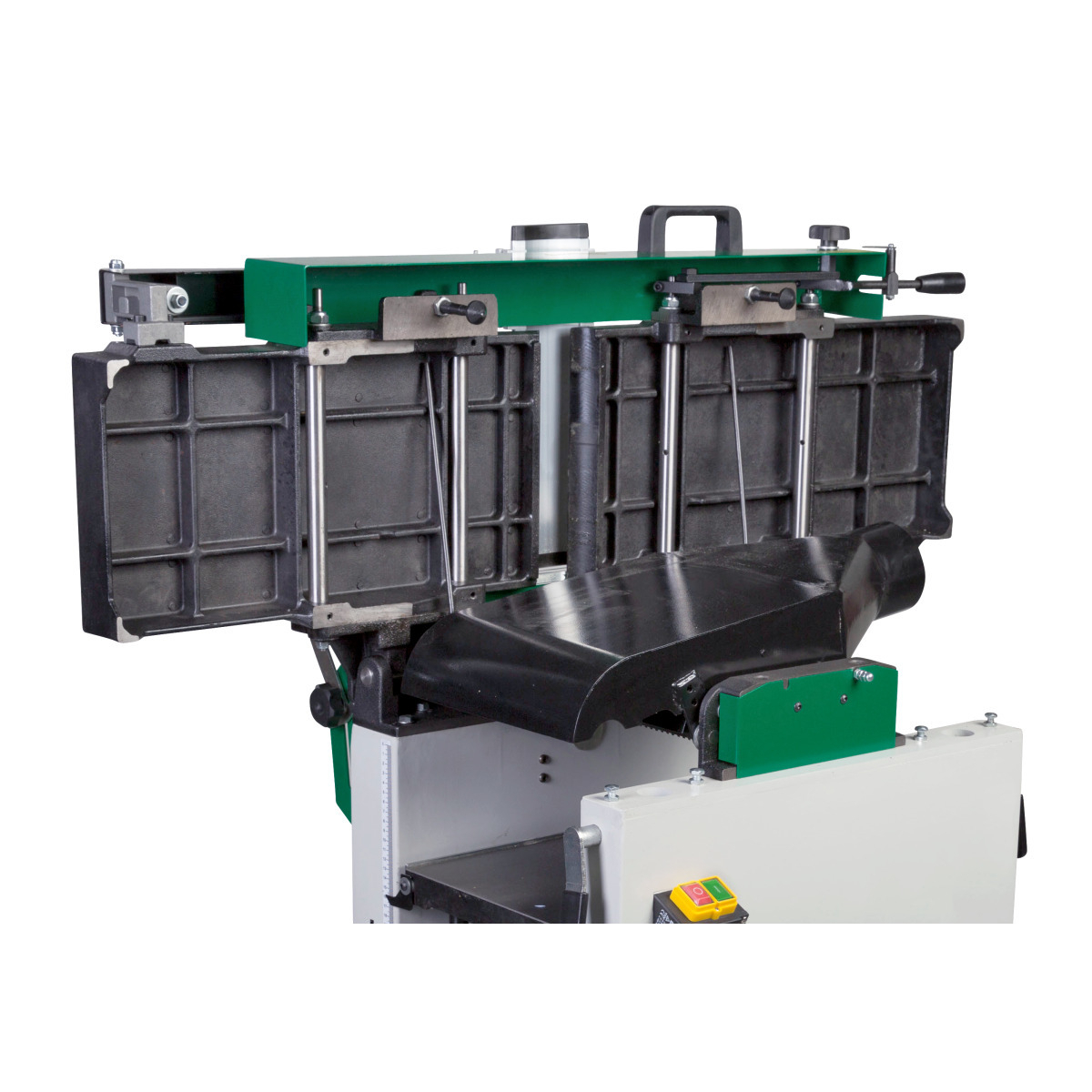

Integrovaný sklopný kryt odsávania uľahčuje prechod medzi vyrovnávaním a preťahovaním. Na odvádzanie triesok je k dispozícii odsávací nátrubok s priemerom 120 mm. Pri pravidelnom obrábaní je vhodné pripojiť zodpovedajúci odsávač pilín.
Hlavné výhody hoblíka
- Dve funkcie v jednom stroji – vyrovnávanie a preťahovanie.
- Špirálový hobľovací valec pre postupný záber rezných hrán.
- Pracovná šírka 408 mm pre širšie dosky a masívne diely.
- Príkon 3,7 kW a napájanie 400 V.
- Výška vyťahovania 5–225 mm pre rôzne hrúbky materiálu.
- Automatický posuv obrobku pri zosilňovaní.
- Naklápacie hliníkové pravítko na uhlové vyrovnávanie.
- Odsávacia trubica Ø 120 mm na pripojenie odsávania.
Technické parametre
| Výrobca | Holzstar |
|---|---|
| Model | ADH 41 C SPIRAL |
| Objednávacie číslo | 5904042 |
| Elektrické pripojenie | 400 V |
| Príkon | 3,7 kW |
| Maximálna pracovná šírka | 408 mm |
| Rozmery vyrovnávacieho stola | 1 640 × 425 mm |
| Rozmery vyrovnávacieho stola | 600 × 408 mm |
| Výška pretiahnutia | 5–225 mm |
| Maximálny odber triesky | 3 mm |
| Počet rezných hrán špirálového valca | 66 |
| Priemer hoblovacieho valca | 70 mm |
| Otáčky hoblovacieho valca | 5 200 ot./min |
| Priemer odsávacieho hrdla | 120 mm |
| Rozmery stroja (D × Š × V) | 1 620 × 920 × 1 010 mm |
| Hmotnosť | 260 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje nájdete v kategórii hoblíky s ťahom 400 V. Môžete si tiež prezrieť hoblíky Holzstar. Pri výbere vhodného stroja vám pomôže článok Ako vybrať hoblík.
Často kladené otázky
Aká je maximálna šírka hobľovania?
Maximálna pracovná šírka je 408 mm.
Aký hrubý materiál je možné hobľovať?
Výšku hobľovania je možné nastaviť v rozmedzí 5–225 mm.
Aký typ napájania hoblík vyžaduje?
Stroj je určený pre trojfázové elektrické pripojenie 408 mm.
Je možné pripojiť odsávač pilín?
Áno, hoblík má odsávaciu trubicu s priemerom 120 mm.
