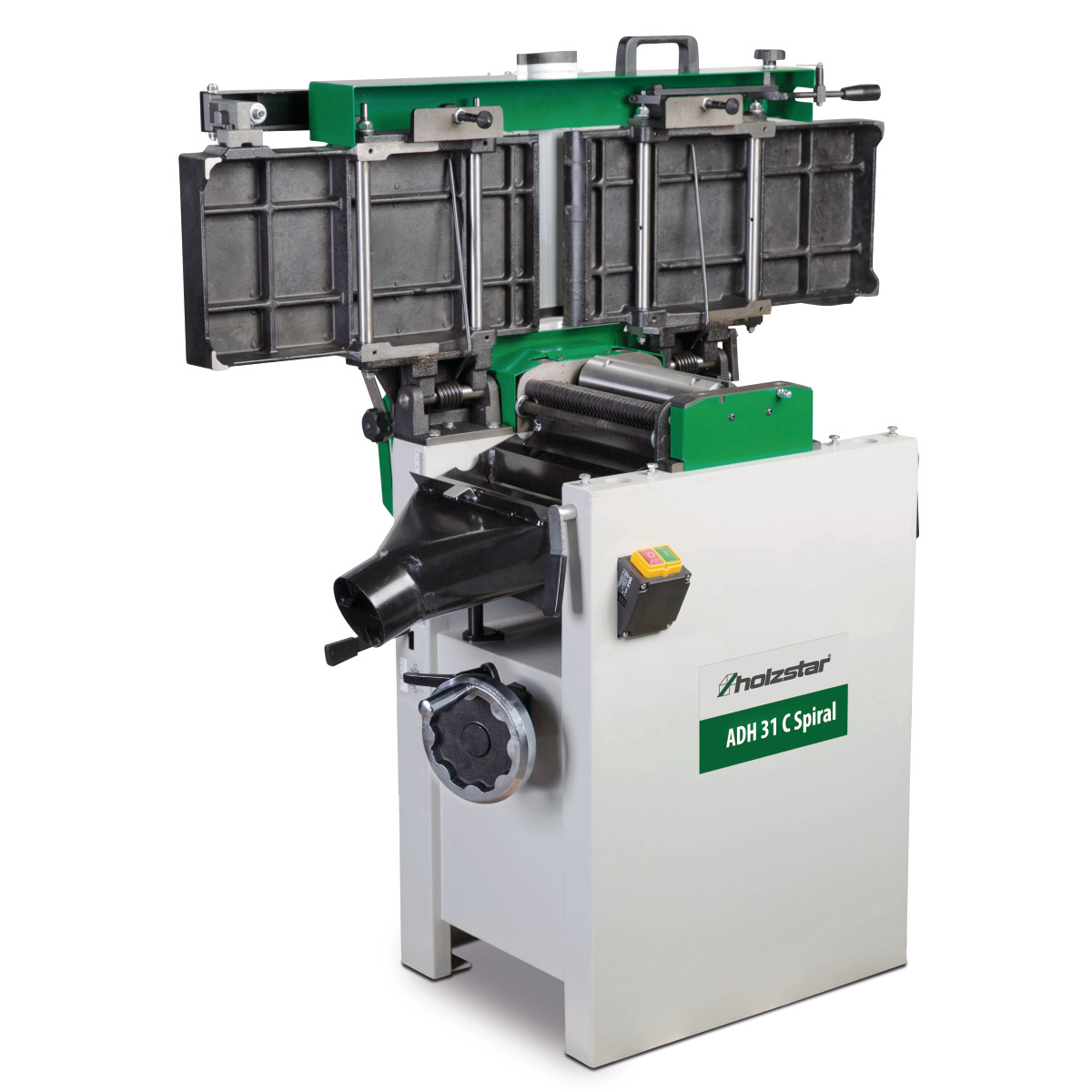

Holzstar ADH 31 C Spiral spája hobľovačku a vyťahovačku v jednom stroji. Stolárom umožňuje najprv vytvoriť rovnú plochu a hranu dosky alebo hranola a následne obrobiť diel na požadovanú hrúbku. Maximálna šírka hobľovania je 308 mm, rozsah výšky vyťahovania 5–225 mm a stroj vyžaduje napájanie 400 V.
Charakteristickým prvkom tejto verzie je špirálový hobľovací valec s 56 reznými doštičkami. Na vedenie materiálu pri vyrovnávaní slúži dlhý stôl a nastaviteľný hliníkový doraz. Pri preťahovaní obrobku posúva automatický podávací mechanizmus rýchlosťou 7 m/min.
ADH 31 C Spiral je vhodný na úpravu dosiek, hranolov a líšt z masívneho dreva, najmä ak vo dielni potrebujete opakovane vyrovnávať plochy a vyrábať diely rovnakej hrúbky. Pred zakúpením počítajte s priestorom pre stroj aj na podávanie dlhších obrobkov a s pripojením odsávania triesok.
Od hrubého reziva po presný diel

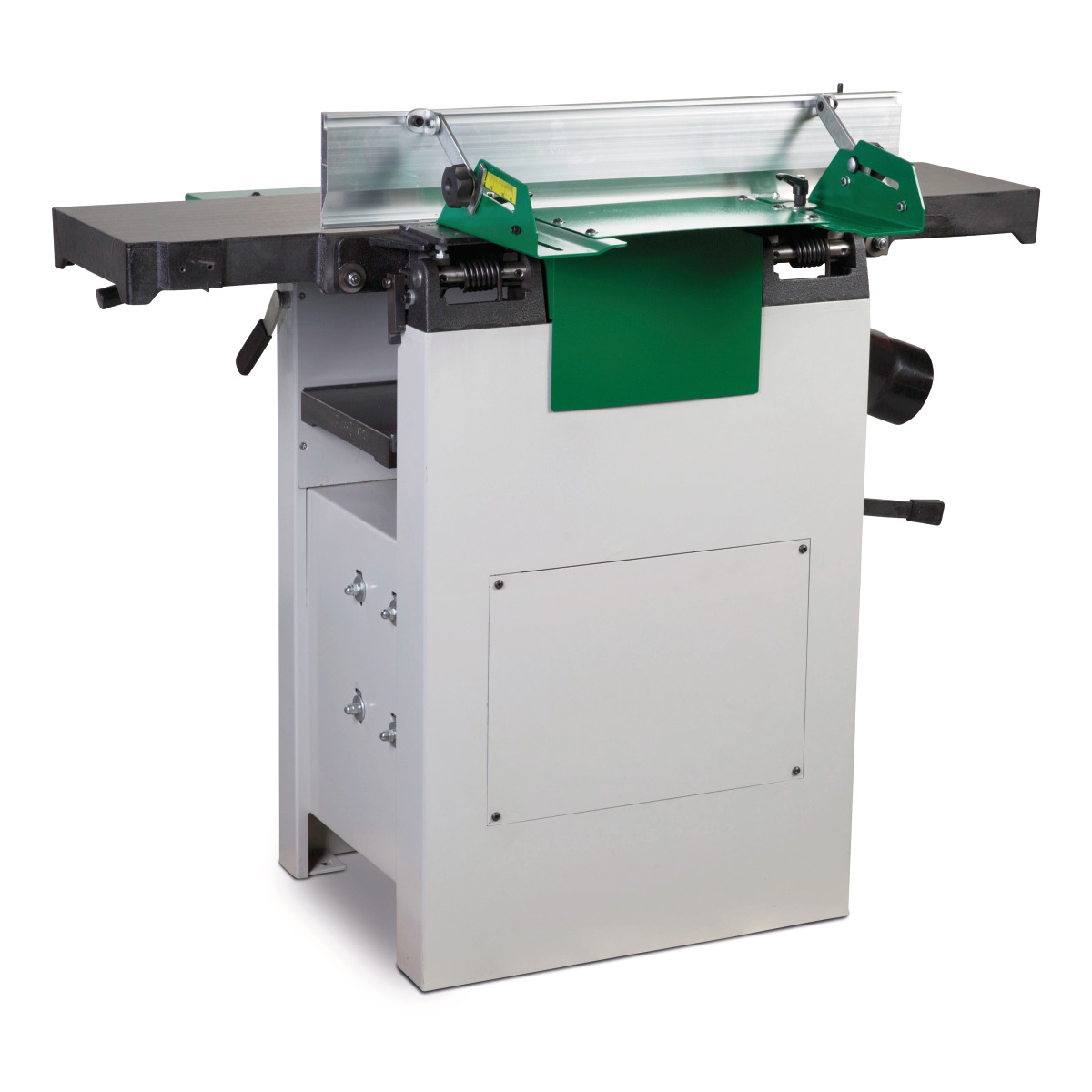

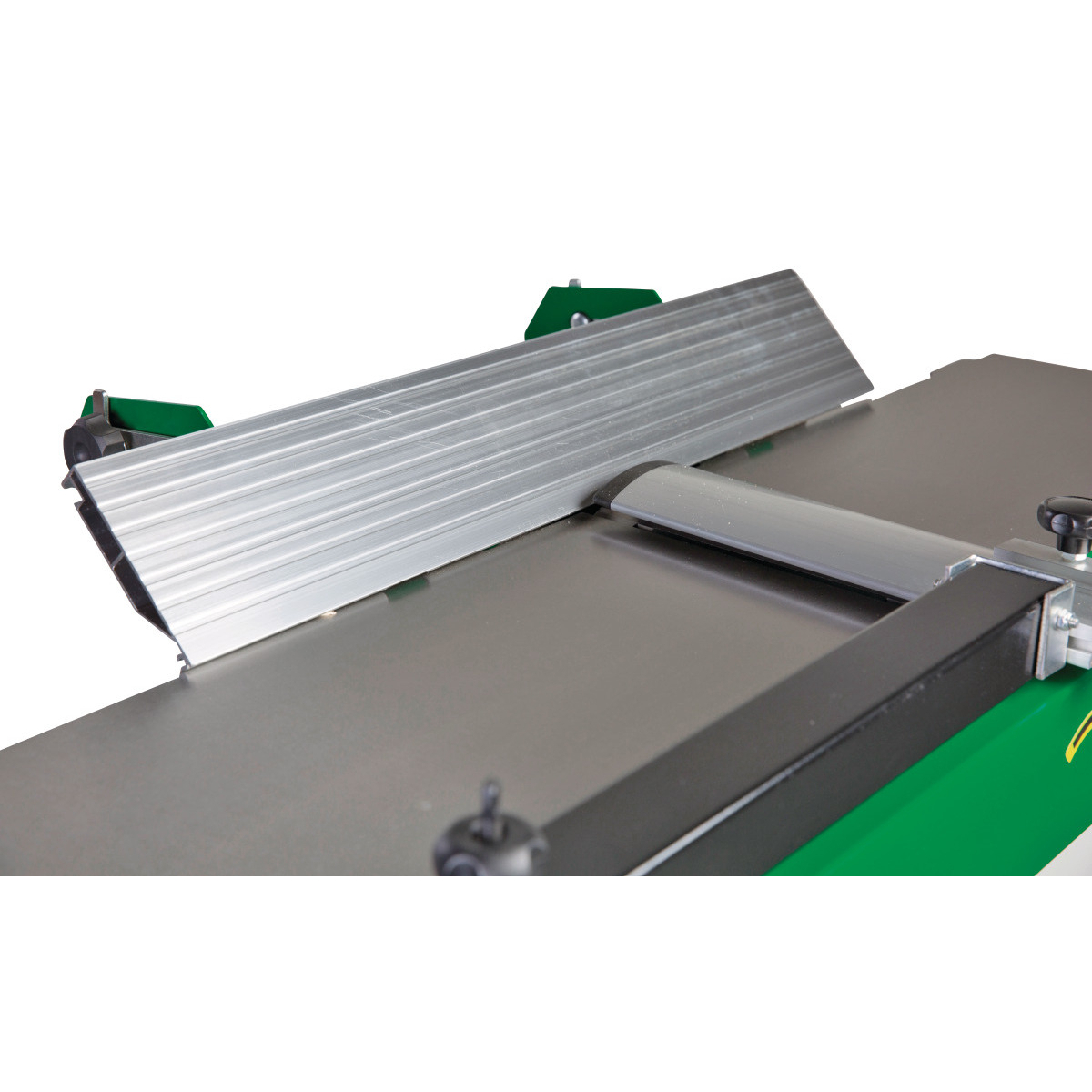

Pri vyrovnávaní vediete materiál po hornom pracovnom stole a vytvoríte prvú rovnú referenčnú plochu. Pomocou dorazu môžete následne opracovať susednú hranu; hliníkový doraz je možné nakloniť v rozmedzí od 90° do 45°. To je užitočné pri príprave hrán pre ďalšie stolárske operácie, ako aj pri opracovaní dielcov pod uhlom.

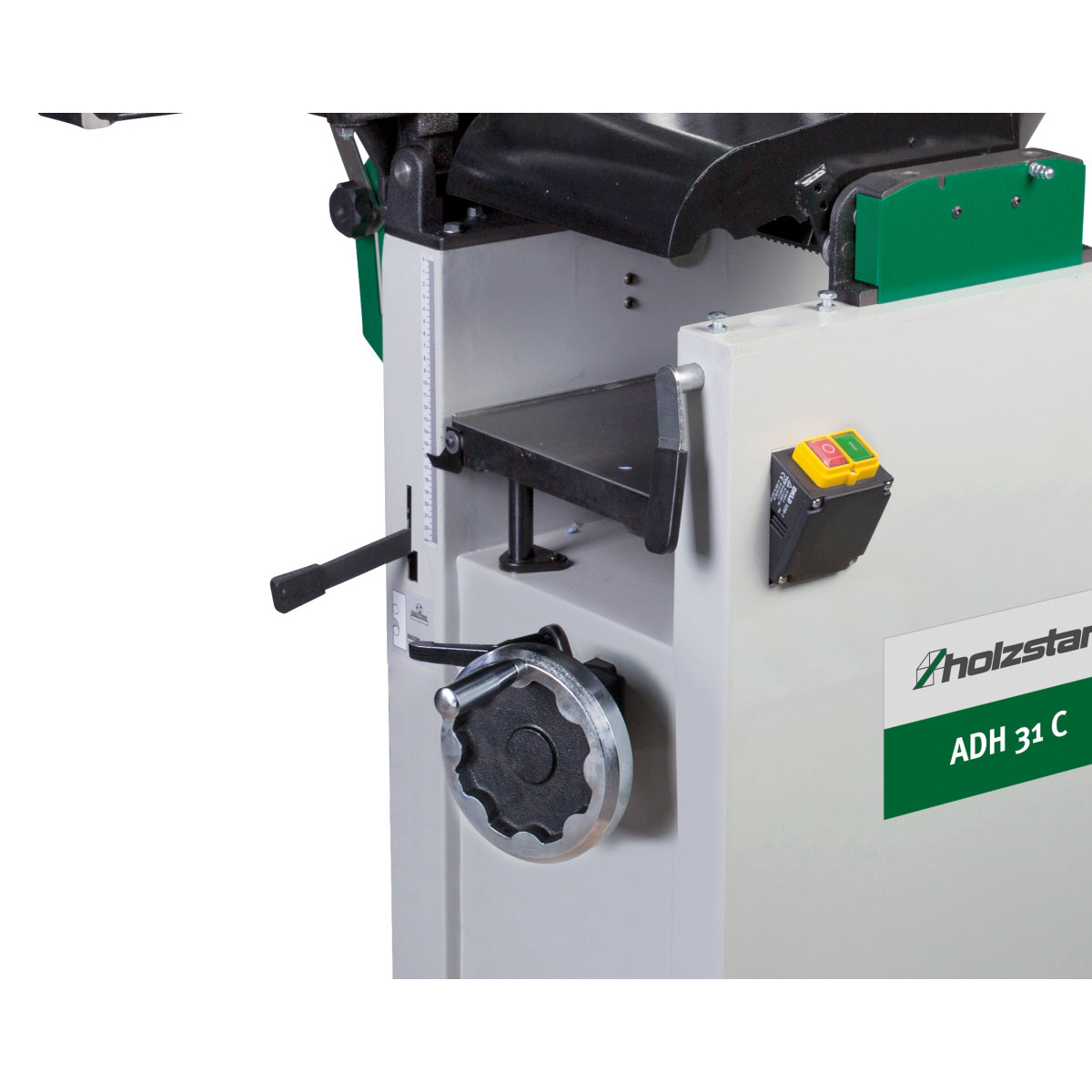

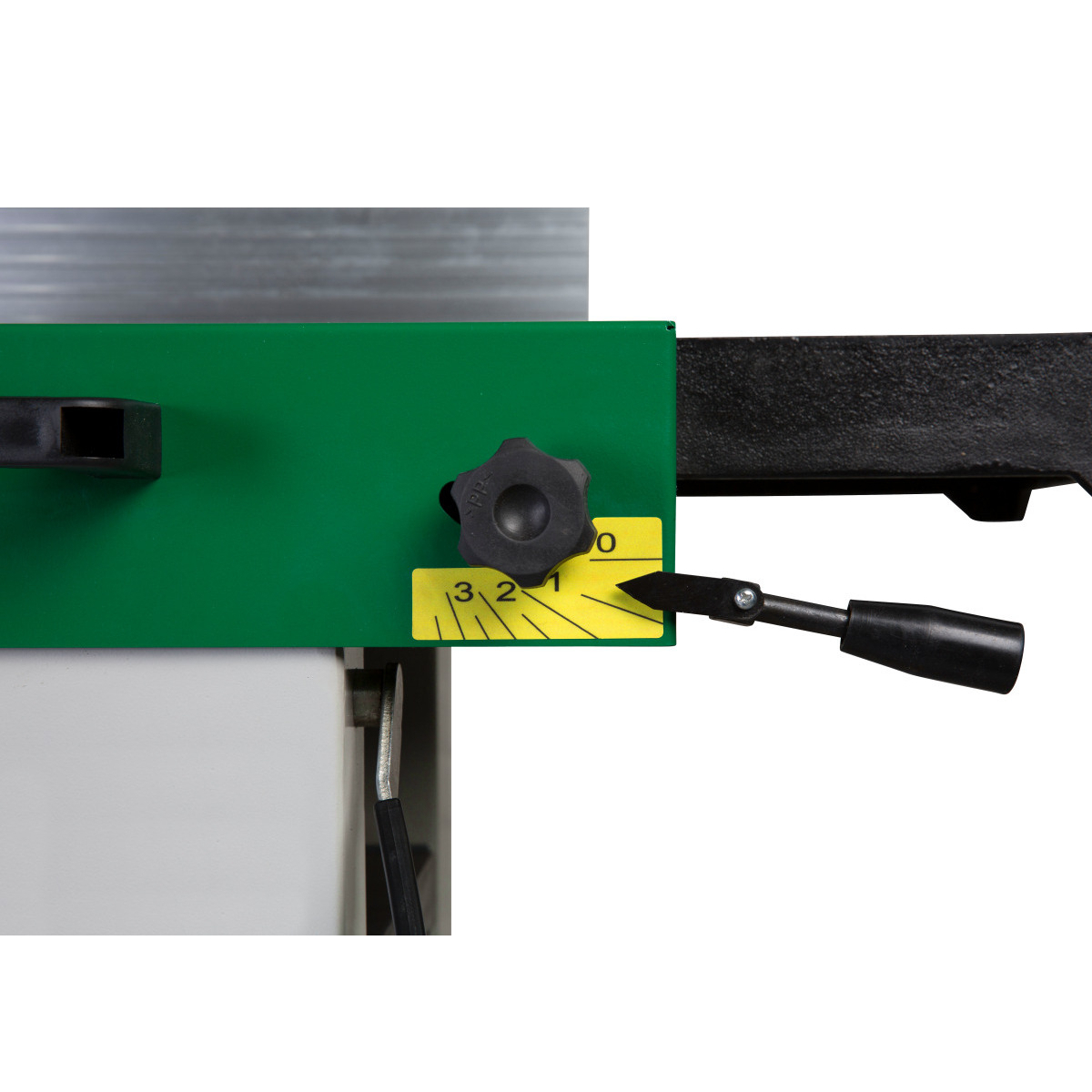

V režime vyrovnávania sa obrobok vedie po samostatnom liatinovom stole s brúseným povrchom. Stroj odoberá materiál z protilehlej strany a vytvára plochu rovnobežnú s už vyrovnanou stranou. Výšku vyrovnávania je možné nastaviť v rozmedzí 5–225 mm. Maximálny odber triesok je 3 mm pri vyrovnávaní aj pri vyťahovaní; vhodnú hĺbku jednotlivých prechodov zvoľte podľa šírky a druhu dreva.
Špirálový valec a vedenie obrobku

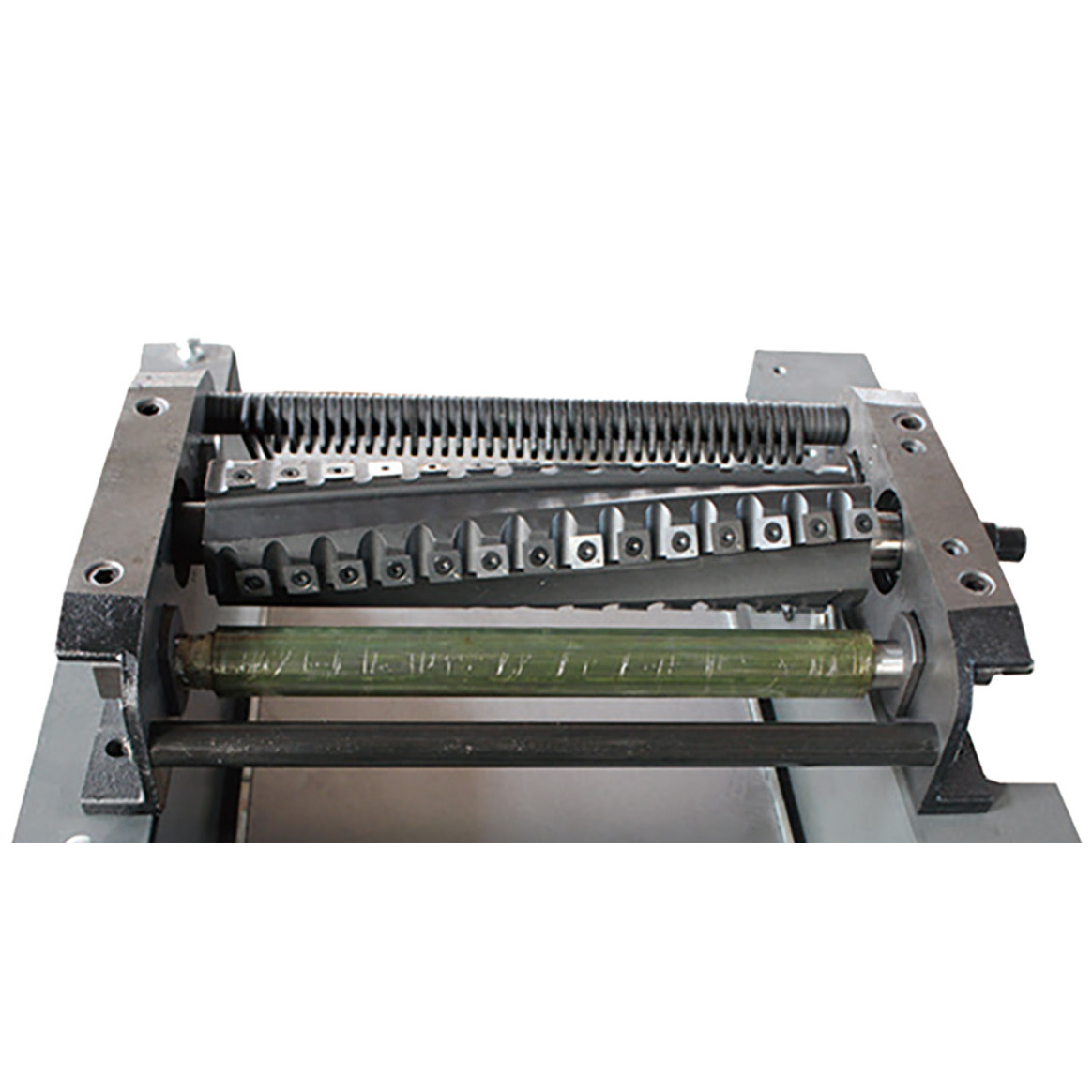

Špirálový valec sa otáča rýchlosťou 5 200 ot./min a je osadený 56 reznými doštičkami. V porovnaní s bežným valcom s dlhými rovnými nožmi poskytuje iné usporiadanie rezných hrán pri zábere do dreva. Pri plánovaní údržby je praktické, že pre tento typ valca sú k dispozícii výmenné doštičky ako príslušenstvo.

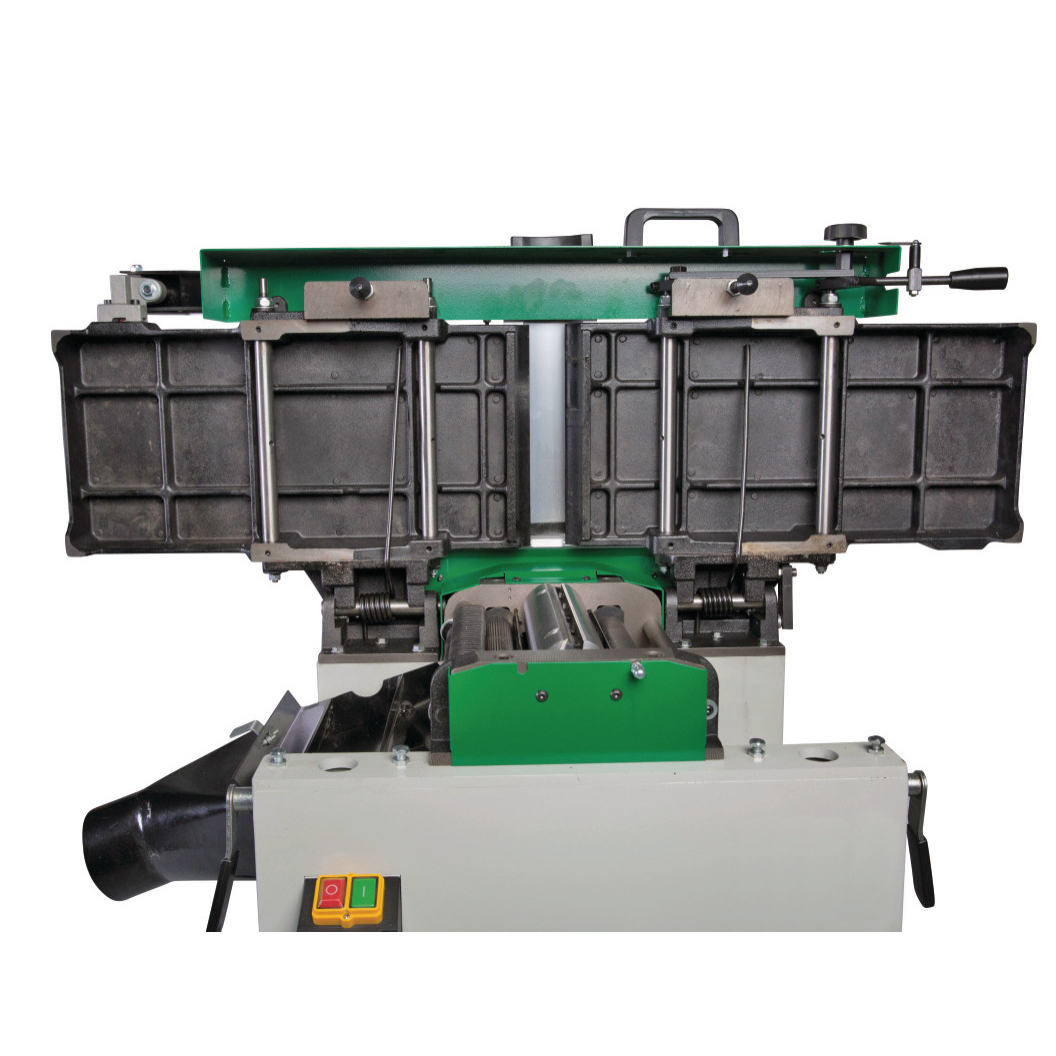

Pri protláčaní zabezpečuje automatický posuv podávací valec s priamym ozubením. Výstupný valec má pogumovaný povrch, ktorý pomáha viesť obrobený diel bez zbytočného poškodenia jeho povrchu. Rovnomerný posuv uľahčuje prípravu väčšieho počtu dielov na rovnaký rozmer.
Pracovné stoly a odsávanie
Horný vyrovnávací stôl je vyrobený z rebrovaného tlakovo liateho hliníka. Ťahací stôl je zo šedej liatiny a má brúsený povrch. Kombinácia oboch pracovných plôch spĺňa rôzne požiadavky na ručné vedenie pri vyrovnávaní a podoprenie materiálu pri automatickom ťahaní.

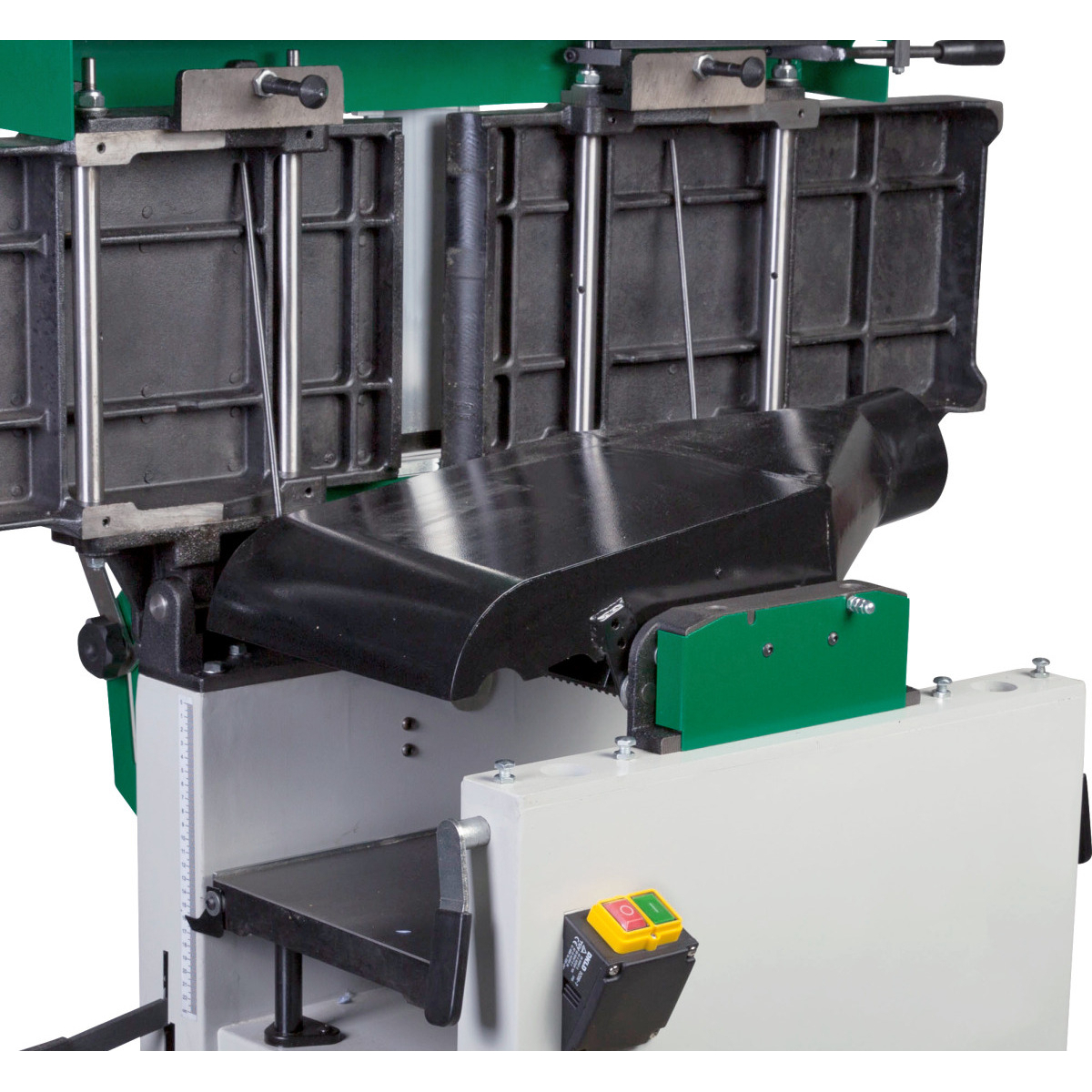

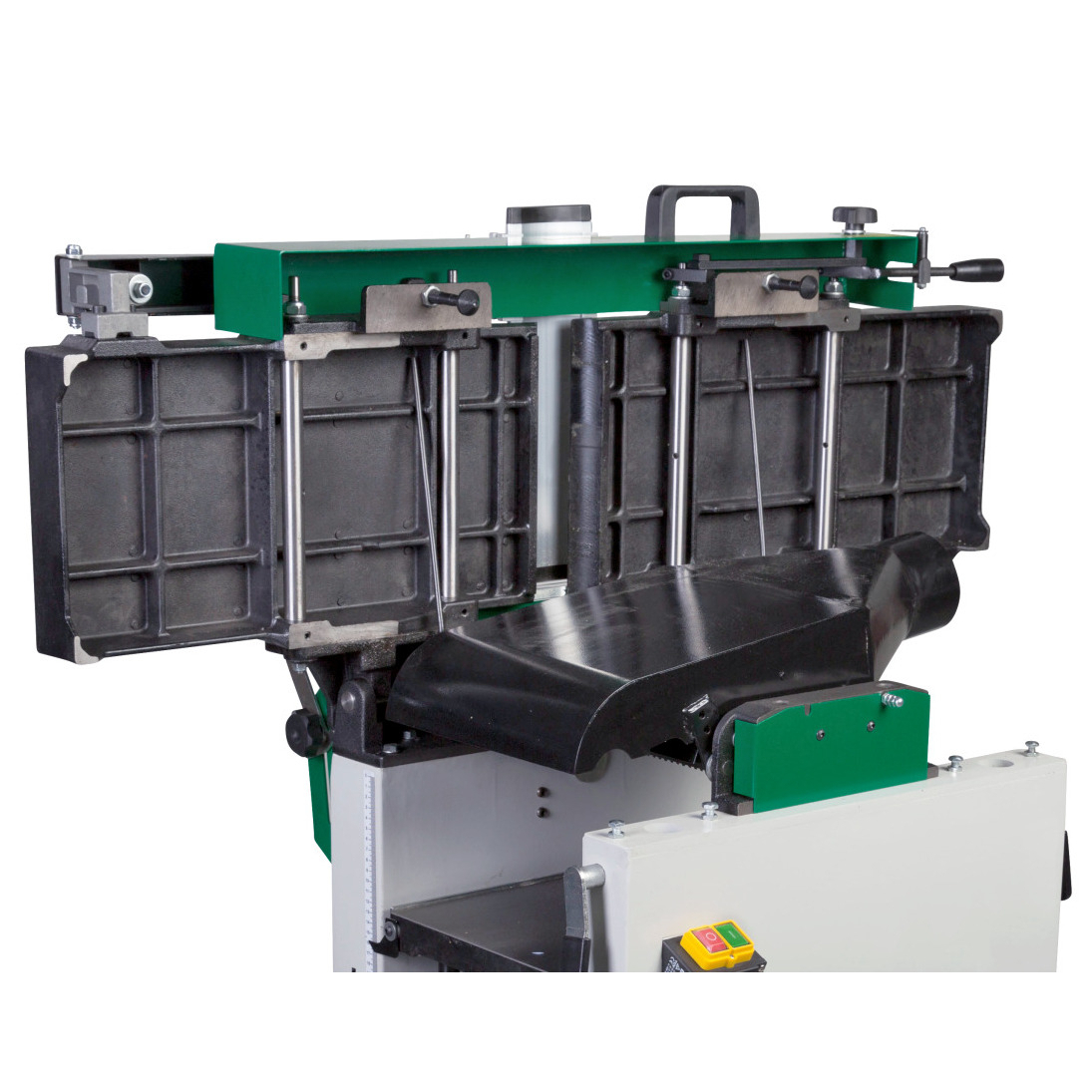

Integrovaný kryt na odvod triesok je možné pri zmene režimu sklopiť. Pripojenie odsávania má v oboch režimoch priemer 100 mm. Odsávač vyberajte aj podľa množstva vznikajúcich triesok a priestorového usporiadania dielne; samotný kryt nenahrádza odsávač.
Hlavné výhody
- Dve operácie na jednom stroji: vyrovnanie plochy a hrán a následné vyťahovanie na požadovanú hrúbku.
- Pracovná šírka až 308 mm: priestor na spracovanie širších dosiek a dielcov z masívneho dreva.
- Špirálový valec s 56 doštičkami: konštrukčné riešenie určené na opracovanie dreva s jednotlivými vymeniteľnými reznými hranami.
- Automatický posuv 7 m/min: rovnomerné vedenie obrobku pri vyťahovaní.
- Nastaviteľný vyrovnávací doraz: vedenie obrobku pri obrábaní hrán a možnosť naklonenia do 45°.
- Odsávacia trubica 100 mm: pripojenie dielenského odsávania pre oba pracovné režimy.
Technické parametre
| Typ stroja | Vyrovnávacia a pretiahnovacia hobľovačka |
|---|---|
| Hoblovací valec | Špirálový, 56 rezných doštičiek |
| Maximálna šírka hobľovania | 308 mm |
| Výška vyťahovania | 5–225 mm |
| Maximálny odber pri vyrovnávaní | 3 mm |
| Maximálny odber pri ťahaní | 3 mm |
| Rýchlosť automatického posuvu | 7 m/min |
| Otáčky hoblovacieho valca | 5 200 ot./min |
| Náklon vyrovnávacieho dorazu | 90° až 45° |
| Priemer pripojenia odsávania | 100 mm pri vyrovnávaní aj pri vyťahovaní |
| Príkon motora | 2,77 kW |
| Výstupný výkon motora | 2,2 kW |
| Napájanie | 400 V / 50 Hz |
| Rozmery stroja (D × Š × V) | Približne 1 300 × 720 × 1 010 mm |
| Hmotnosť | Približne 210 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje nájdete v kategórii hoblíkov s ťahom 400 V a v ponuke hoblíkov Holzstar. Pri rozhodovaní medzi vyrovnávacím, ťahovým a kombinovaným strojom vám pomôže článok Ako vybrať hoblík.
Často kladené otázky
Dokáže stroj vyrovnať ohnutú dosku samotným preťahovaním?
Hobľovanie vychádza z plochy, ktorá leží na jeho stole. Najskôr preto vytvorte rovnú referenčnú plochu vyrovnávaním a až potom obrobok hobľujte na požadovanú hrúbku.
Aká široká surovina sa dá hobľovať?
Maximálna šírka hobľovania je 308 mm. Pri širšom materiáli je potrebné zvoliť stroj s väčším pracovným záberom.
Aký odsávač je možné pripojiť?
Stroj má pre vyrovnávanie aj vyťahovanie odsávacie pripojenie s priemerom 100 mm. Okrem priemeru hadice sledujte aj výkon odsávača na odvod triesok pri hobľovaní.
Aký napájací zdroj hoblík potrebuje?
Model ADH 31 C Spiral v tomto vyhotovení pracuje pri napätí 400 V a frekvencii 50 Hz. Pred umiestnením stroja pripravte zodpovedajúce elektrické pripojenie a priestor pre bezpečné vedenie materiálu.
