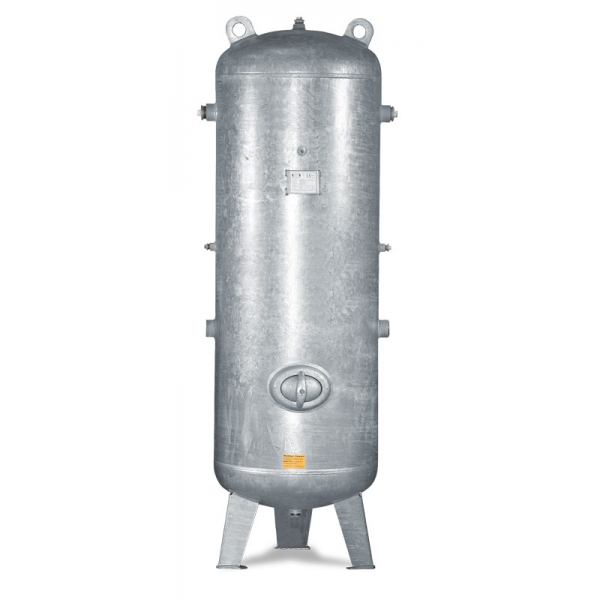

Stojaca tlaková nádoba DB VZ 150/16 V

Stojatá tlaková nádoba Aircraft DB VZ 150/16 V je profesionálny zásobník stlačeného vzduchu s objemom 150 litrov a maximálnym prevádzkovým tlakom 16 bar. Je určená na použitie v kompresorových staniciach, dielňach a priemyselných rozvodoch stlačeného vzduchu, kde pomáha vytvárať potrebnú zásobu vzduchu a vyrovnávať krátkodobé výkyvy odberu.

Nádrž je vyrobená vo vertikálnom vyhotovení, čo umožňuje využiť dostupný priestor na podlahe bez nutnosti umiestňovať dlhú horizontálnu nádrž. Vnútorný aj vonkajší povrch je opatrený žiarovým pozinkovaním, ktoré poskytuje ochranu proti korózii a prispieva k odolnosti nádrže pri dlhodobom používaní v rozvodoch stlačeného vzduchu.

Aircraft DB VZ 150/16 V je vybavená pripravenými závitovými prípojkami na napojenie potrubia a montáž prevádzkových a bezpečnostných armatúr. Súčasťou konštrukcie je aj kontrolný otvor umožňujúci prístup do vnútorného priestoru nádrže. Výrobok sa dodáva bez armatúr a umožňuje zostavenie príslušného príslušenstva podľa konkrétnych požiadaviek kompresorového systému.

Zásobník stlačeného vzduchu pre kompresorové systémy

Tlaková nádoba Aircraft DB VZ 150/16 V slúži ako zásobník vzduchu dodávaného kompresorom. Jeho objem 150 litrov pomáha vyrovnávať rozdiely medzi okamžitou výrobou a spotrebou stlačeného vzduchu, najmä pri krátkodobých špičkách odberu.

Pri prevádzke pneumatického náradia, ofukovacích pracovísk alebo zariadení s prerušovanou spotrebou môže vzduchová nádrž pomáhať obmedzovať rýchle kolísanie tlaku v rozvode. Dostatočná zásoba vzduchu zároveň prispieva k obmedzeniu príliš častého zapínania kompresora, ak je kompresorový systém správne navrhnutý.

Maximálny prevádzkový tlak 16 bar umožňuje použitie aj v tlakových systémoch s vyššími požiadavkami na pracovný tlak. Skutočný prevádzkový tlak celého systému musí vždy zodpovedať najnižšej prípustnej hodnote tlaku všetkých pripojených komponentov.

Vertikálna konštrukcia šetrí miesto

Stojaté vyhotovenie nádrže je praktické v kompresorovniach, technických miestnostiach aj dielňach, kde je potrebné efektívne využiť dostupnú podlahovú plochu. Na rozdiel od ležiaceho vzduchového zásobníka s podobným objemom zaberá vertikálne usporiadanie menšiu plochu.

Samostatná konštrukcia umožňuje začlenenie nádrže do rozvodov stlačeného vzduchu bez nutnosti jej pevného spojenia s telom kompresorovej jednotky. Pri návrhu inštalácie je však potrebné zabezpečiť vhodné umiestnenie, stabilitu a prístup k kontrolnému otvoru aj k pripojovacím armatúram.

Obojstranné žiarové zinkovanie proti korózii

Vnútorný aj vonkajší povrch tlakovej nádoby Aircraft DB VZ 150/16 V je opatrený žiarovým zinkovaním. Zinková povrchová vrstva pomáha chrániť oceľový materiál pred koróziou spôsobenou vlhkosťou a prostredím, v ktorom je nádoba prevádzkovaná.

Ochrana vnútorného povrchu je dôležitá najmä preto, že pri stláčaní a ochladzovaní vzduchu môže dochádzať ku kondenzácii vodnej pary. Žiarové zinkovanie obmedzuje vplyv vlhkosti na oceľový povrch nádrže, nenahrádza však pravidelné odvádzanie kondenzátu ani prípadnú úpravu stlačeného vzduchu.

Pripravené závitové prípojky na montáž armatúr

Nádrž je vybavená niekoľkými závitovými prípojnými miestami rôznych veľkostí. Toto usporiadanie umožňuje navrhnúť pripojenie prívodu a výstupu stlačeného vzduchu, ako aj inštaláciu potrebných prevádzkových prvkov.

K dispozícii sú prípojky s rozmermi 1 1/2", 1 1/4", 1" a 1/2". Pri zostavovaní kompresorového systému je možné podľa návrhu inštalácie doplniť vhodné ventily, manometer, bezpečnostný ventil a ďalšie nevyhnutné súčasti.

Súčasťou nádrže je tiež ručný kontrolný otvor, ktorý uľahčuje prístup do jej vnútorného priestoru pri predpísaných kontrolách.

Hlavné výhody tlakovej nádrže Aircraft DB VZ 150/16 V

• Objem 150 litrov – vytvára zásobu stlačeného vzduchu pre krátkodobé zvýšenie odberu.
• Maximálny prevádzkový tlak 16 bar – umožňuje použitie v príslušných vysokotlakových kompresorových systémoch.
• Vertikálne vyhotovenie – pomáha šetriť podlahovú plochu v dielňach a kompresorovniach.
• Vonkajšie a vnútorné žiarové zinkovanie – chráni oceľový povrch nádrže pred koróziou.
• Viac závitových prípojok – umožňuje prispôsobiť pripojenie konkrétnemu rozvodu stlačeného vzduchu.
• Ručný kontrolný otvor – umožňuje prístup do vnútorného priestoru pri kontrolách.
• Samostatné vyhotovenie bez armatúr – umožňuje doplniť príslušné vybavenie podľa požiadaviek inštalácie.

Obsah dodávky

Súčasťou dodávky je stojaca tlaková nádoba Aircraft DB VZ 150/16 V s pripravenými závitovými pripojovacími miestami a kontrolným otvorom. Vnútorný aj vonkajší povrch nádoby je žiarovo pozinkovaný.

Prevádzková a bezpečnostná armatúra nie je súčasťou dodávky. Na zostavenie funkčného tlakového systému je potrebné doplniť vhodnú armatúru, najmä bezpečnostný ventil, manometer, uzávery a riešenie odvádzania kondenzátu podľa konkrétnej inštalácie.

Inštalácia a prevádzka tlakovej nádoby

Aircraft DB VZ 150/16 V je určená na odbornú inštaláciu do kompresorového systému. Pri návrhu rozvodu je potrebné zohľadniť prevádzkový tlak, prietok stlačeného vzduchu, veľkosť potrubných prípojok a požiadavky na bezpečnostné vybavenie.

Vhodne zvolená tlaková nádoba pomáha stabilizovať prevádzku sústavy, nenahrádza však dostatočný výkon kompresora. Pri dlhodobom odbere je rozhodujúce skutočné množstvo vzduchu dodávané kompresorovou jednotkou.

Inštaláciu tlakovej nádoby a bezpečnostných armatúr musí vykonať odborná osoba v súlade s dokumentáciou zariadenia a platnými požiadavkami na prevádzku tlakových zariadení. Súčasťou riadnej prevádzky sú aj predpísané kontroly nádoby a pravidelné odvádzanie kondenzátu.

Ďalšie veľkosti a varianty nájdete v kategórii tlakové nádoby ku kompresorom. Môžete si prezrieť aj ďalšie kompresorové príslušenstvo značky Aircraft. Pri výbere kompresora a správnej veľkosti vzduchovej nádrže vám pomôže poradenský článok Ako vybrať kompresor.

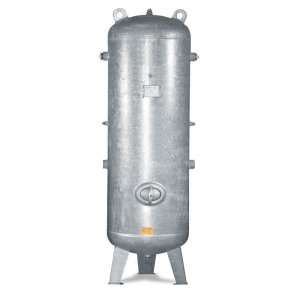

Ďalšie fotografie produktu
