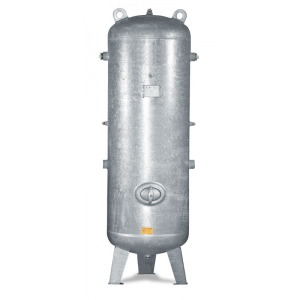

Stojaca tlaková nádoba DB VZ 150/11 V

Stojatá tlaková nádoba Aircraft DB VZ 150/11 V je zásobník stlačeného vzduchu s objemom 150 litrov a maximálnym prevádzkovým tlakom 11 bar. Je určená na použitie v kompresorových staniciach a rozvodoch stlačeného vzduchu, kde pomáha vytvárať zásobu vzduchu, vyrovnávať kolísanie odberu a podporovať stabilnejšiu prevádzku pneumatických zariadení.

Nádrž má vertikálne vyhotovenie, ktoré umožňuje využiť priestor najmä do výšky. Je preto vhodná pre dielne, výrobné prevádzky a technické miestnosti, kde je potrebné začleniť zásobník stlačeného vzduchu do kompresorového zariadenia s obmedzeným priestorom v pôdoryse.

Významnou výhodou modelu DB VZ 150/11 V je vonkajšie aj vnútorné žiarové zinkovanie. Povrchová úprava chráni oceľovú konštrukciu pred koróziou, čo je dôležité najmä na vnútornom povrchu nádrže, kde môže pri stláčaní a ochladzovaní vzduchu vznikať kondenzát. Nádrž je vybavená pripojovacími miestami na inštaláciu potrebnej armatúry, vstupného a výstupného potrubia.

Zásobník stlačeného vzduchu pre dielne a prevádzky

Tlaková nádoba Aircraft DB VZ 150/11 V slúži ako vzduchová nádrž v systéme stlačeného vzduchu. Jej objem 150 litrov predstavuje zásobu vzduchu, ktorú môžu pripojené zariadenia využívať pri krátkodobých špičkách odberu.

Pri použití s vhodne dimenzovaným kompresorom pomáha nádrž vyrovnávať rozdiely medzi aktuálnou výrobou a spotrebou stlačeného vzduchu. Vďaka tomu môže prispieť k obmedzeniu častého zapínania kompresora pri menších a prerušovaných odberoch.

Nájde uplatnenie napríklad v servisných dielňach, údržbárskych prevádzkach, výrobných pracoviskách a pri zariadeniach s pneumatickým ovládaním. Samotná tlaková nádoba však stlačený vzduch nevyrába. Pre prevádzku je potrebné jej pripojenie k zodpovedajúcemu kompresoru a vybavenie potrebnými bezpečnostnými a prevádzkovými armatúrami.

Vnútorné a vonkajšie žiarové zinkovanie

Oceľová nádoba je chránená žiarovým zinkovaním na vonkajšej aj vnútornej strane. Zinková vrstva obmedzuje pôsobenie vlhkosti na základný materiál a prispieva k ochrane proti korózii.

Vnútorná ochrana je dôležitá predovšetkým preto, že počas prevádzky kompresorového systému môže vo vnútri vzduchovej nádrže kondenzovať vlhkosť obsiahnutá v stlačenom vzduchu. Pozinkovaný povrch zlepšuje odolnosť nádoby voči týmto podmienkam, nenahrádza však pravidelné odvádzanie kondenzátu ani požadované kontroly tlakového zariadenia.

Vertikálna konštrukcia s pripravenými pripojovacími miestami

Model Aircraft DB VZ 150/11 V je konštruovaný ako stojaca tlaková nádoba. Jeho rozmery sú 450 × 450 × 1 200 mm (dĺžka × šírka × výška), takže pri umiestnení zaberá pomerne malú podlahovú plochu.

Na telese nádoby sú pripravené závitové pripojovacie miesta na napojenie potrubia a inštaláciu armatúr. K dispozícii sú závity rôznych veľkostí, ktoré poskytujú možnosti zostavenia konkrétneho rozvodu stlačeného vzduchu.

Súčasťou konštrukcie je aj ručný kontrolný otvor, ktorý umožňuje prístup do vnútorného priestoru pri príslušných kontrolných a servisných úkonoch.

Hlavné výhody tlakovej nádoby Aircraft DB VZ 150/11 V

• Objem 150 litrov – zásoba stlačeného vzduchu na vyrovnávanie krátkodobých odberov.
• Maximálny prevádzkový tlak 11 bar – použitie v príslušných kompresorových systémoch.
• Vertikálne vyhotovenie – priestorovo úsporné riešenie pre dielne a technické miestnosti.
• Vnútorné aj vonkajšie žiarové zinkovanie – ochrana oceľovej konštrukcie proti korózii.
• Viac závitových pripojovacích miest – možnosti pripojenia vstupov, výstupov a prevádzkových armatúr.
• Ručný kontrolný otvor – prístup na kontrolné a servisné úkony.
• Samostatná nádoba bez armatúr – možnosť zostavenia výbavy podľa požiadaviek konkrétnej inštalácie.

Obsah dodávky

Súčasťou dodávky je stojaca tlaková nádoba Aircraft DB VZ 150/11 V s pripravenými závitovými pripojovacími miestami a ručným kontrolným otvorom.

Armatury nie sú súčasťou dodávky a je potrebné ich doplniť podľa vyhotovenia tlakovo-vzduchového systému. To sa týka aj príslušných bezpečnostných a prevádzkových prvkov.

Inštalácia a prevádzka tlakovej nádoby

Tlaková nádoba Aircraft DB VZ 150/11 V je určená na začlenenie do odborné navrhnutého systému stlačeného vzduchu. Pred inštaláciou je potrebné zohľadniť maximálny prevádzkový tlak nádoby, výkon a tlakové nastavenie kompresora, spôsob pripojenia, ako aj potrebné vybavenie systému stlačeného vzduchu.

Keďže sa nádrž dodáva bez armatúr, systém musí byť doplnený o príslušné bezpečnostné a prevádzkové prvky. Inštaláciu a uvedenie do prevádzky musí zabezpečiť odborná osoba s ohľadom na platné požiadavky na tlakové zariadenia.

Pre správnu prevádzku je dôležité aj pravidelné odstraňovanie kondenzátu, ochrana nádrže pred mechanickým poškodením a vykonávanie predpísaných kontrol.

Ďalšie modely a varianty objemov nájdete v kategórii tlakové nádoby pre kompresory. Môžete si tiež prezrieť ponuku výrobkov značky Aircraft. Pri výbere vhodného kompresora a veľkosti vzduchovej nádrže vám pomôže článok Poradenstvo v oblasti kompresorov – výber a prevádzka.

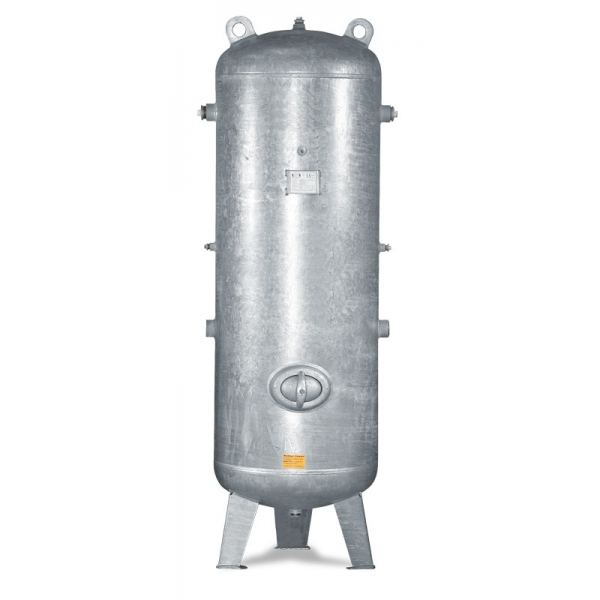

Ďalšie fotografie produktu
