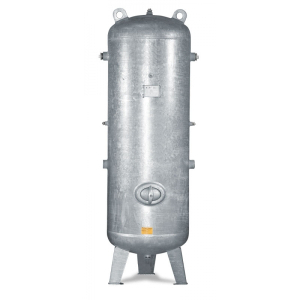

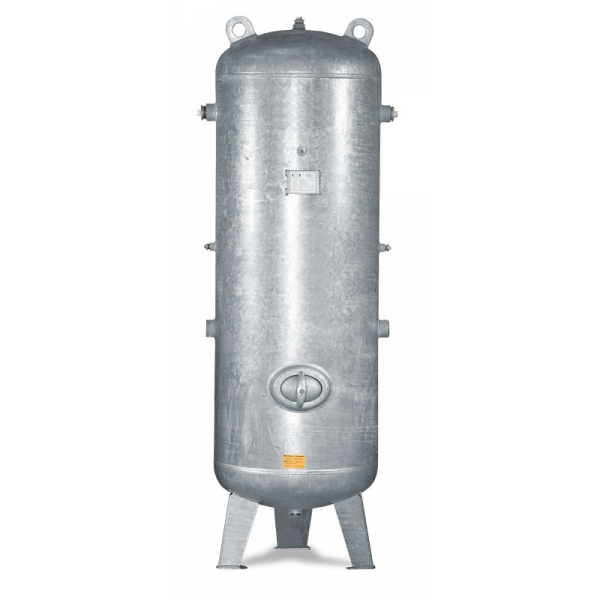

Stojaca tlaková nádoba DB VZ 90/16 V

Stojatá tlaková nádoba Aircraft DB VZ 90/16 V je vertikálny vzduchový zásobník s objemom 90 litrov a maximálnym prevádzkovým tlakom 16 barov, určený na ukladanie stlačeného vzduchu v kompresorových systémoch. Slúži ako zásobník vzduchu, ktorý pomáha vyrovnávať kolísanie odberu a vytvára rezervu pre krátkodobé zvýšenie spotreby. Je vhodný najmä pre dielenské, servisné a priemyselné rozvody stlačeného vzduchu.

Nádrž je vyrobená vo vertikálnom vyhotovení, čo umožňuje efektívne využitie podlahovej plochy pri inštalácii. Výhodou je aj vnútorné aj vonkajšie žiarové pozinkovanie, ktoré chráni oceľový povrch pred koróziou. Toto vyhotovenie je praktické najmä v systémoch stlačeného vzduchu, v ktorých môže v dôsledku zmien teploty a vlhkosti dochádzať k tvorbe kondenzátu.

Model DB VZ 90/16 V je vybavený pripravenými závitovými prípojkami na pripojenie vstupov, výstupov a potrebnej prevádzkovej armatúry. Dodáva sa ako samostatná tlaková nádoba bez armatúry, čo umožňuje zostaviť potrebné vybavenie podľa konkrétneho zapojenia kompresorového systému.

Zásoba stlačeného vzduchu pre kompresorové systémy

Tlaková nádoba predstavuje dôležitú súčasť systému stlačeného vzduchu. Ukladá vzduch dodávaný kompresorom a zabezpečuje jeho zásobu pre následný odber. Pri krátkodobom zvýšení spotreby tak pomáha vyrovnávať rozdiel medzi množstvom vzduchu dodávaného kompresorom a okamžitou potrebou pripojeného zariadenia.

Objem 90 litrov je vhodný pre menšie a stredne veľké systémy, v ktorých je potrebné doplniť zásobnú kapacitu bez inštalácie rozmernej priemyselnej vzduchovej nádrže. Nádrž je možné využiť napríklad v servisných dielňach, výrobných prevádzkach a pri stacionárnych kompresorových sústavách.

Vhodne navrhnutá zásoba vzduchu pomáha obmedziť časté zapínanie kompresora pri krátkodobých odberoch. Samotná tlaková nádoba však nezvyšuje výkon kompresorovej jednotky ani skutočne dodávané množstvo vzduchu. Pri výbere je preto dôležité zohľadniť aj výkon kompresora, pracovný tlak a spotrebu pripojeného pneumatického zariadenia.

Maximálny prevádzkový tlak 16 bar

Kompresor Aircraft DB VZ 90/16 V je konštruovaný pre maximálny prevádzkový tlak 16 bar. Vďaka tomu môže byť súčasťou kompresorových systémov, ktorých prevádzkový tlak neprekračuje túto hodnotu a ktorých ostatné komponenty spĺňajú požiadavky daného systému.

Vyššia tlaková odolnosť rozširuje možnosti použitia nádrže aj pre systémy pracujúce s tlakom vyšším, než je bežné u základných dielenských kompresorov. Rozhodujúce je vždy tlakové dimenzovanie celého zariadenia, vrátane pripojovacích armatúr, bezpečnostných prvkov a potrubného rozvodu.

Nádrž je navrhnutá pre prevádzkové podmienky podľa AD 2000 – S1, vrátane tlakových zmien uvedených výrobcom. Tieto požiadavky majú význam najmä v prípade kompresorových systémov, kde sa v dôsledku opakovaného plnenia a odberu pravidelne mení tlak.

Vnútorné a vonkajšie žiarové zinkovanie

Jednou z hlavných konštrukčných predností nádrže je obojstranné žiarové zinkovanie. Ochranná zinková vrstva sa nachádza na vonkajšom aj vnútornom povrchu nádrže a zvyšuje jej odolnosť voči pôsobeniu vlhkosti a korózii.

V kompresorových systémoch sa prirodzene vyskytuje vodná para, ktorá pri ochladzovaní stlačeného vzduchu kondenzuje. Vnútorná povrchová ochrana preto predstavuje praktickú výhodu oproti nechráneným oceľovým povrchom.

Žiarové zinkovanie však nenahrádza správne odvádzanie kondenzátu ani pravidelnú kontrolu tlakovej nádoby. Pre spoľahlivú prevádzku je dôležité vybaviť zostavu vhodným odvodom kondenzátu a vykonávať údržbu podľa prevádzkovej dokumentácie.

Vertikálna konštrukcia s kompaktnou základňou

Stojace vyhotovenie tlakovej nádoby je vhodné pre pracoviská, kde je potrebné šetriť priestorom na podlahe. Nádoba má pôdorys približne 360 × 360 mm a celkovú výšku 1 150 mm. Vďaka tomu ju možno umiestniť aj do technických priestorov alebo vedľa stacionárneho kompresora, ak sú dodržané potrebné inštalačné vzdialenosti.

Hmotnosť nádoby je 40 kg. Pri inštalácii je potrebné zabezpečiť stabilné umiestnenie, primerané upevnenie a prístup k prípojkám, kontrolnému otvoru a ďalším prevádzkovým častiam systému.

Vertikálne usporiadanie môže byť výhodné aj z hľadiska organizácie rozvodu vzduchu. Pripojovacie hrdlá umožňujú zvoliť vhodnú konfiguráciu vstupu a výstupu podľa priestorových možností a požiadaviek kompresorovej technológie.

Pripojenie armatúr a rozvodu stlačeného vzduchu

Tlaková nádoba Aircraft DB VZ 90/16 V je pripravená na montáž potrebných prevádzkových armatúr a pripojenie k rozvodu stlačeného vzduchu. Disponuje niekoľkými závitovými prípojkami rôznych veľkostí, ktoré umožňujú prispôsobiť zostavu konkrétnej prevádzke.

K dispozícii sú 2 prípojky 2", 3 prípojky 1/2", 2 prípojky 3/8" a 1 prípojka 1/4". Toto usporiadanie umožňuje zvoliť vhodné miesta pre prívod a odber stlačeného vzduchu, ako aj pre montáž ďalších potrebných prvkov.

Kontrolný otvor je vybavený zátkou. Pri návrhu kompletného tlakového systému je potrebné počítať s príslušnými bezpečnostnými a prevádzkovými armatúrami, meraním tlaku a riešením odvodu kondenzátu.

Hlavné výhody tlakovej nádoby Aircraft DB VZ 90/16 V

• Objem 90 litrov – zásoba stlačeného vzduchu na vyrovnávanie krátkodobých odberov.
• Maximálny prevádzkový tlak 16 bar – možnosť použitia aj vo vysokotlakových kompresorových systémoch zodpovedajúceho vyhotovenia.
• Vertikálna konštrukcia – menšie nároky na podlahovú plochu.
• Vnútorné aj vonkajšie žiarové zinkovanie – zvýšená ochrana oceľového povrchu proti korózii.
• Viac závitových prípojok – flexibilné možnosti pripojenia vzduchového rozvodu a armatúr.
• Kontrolný otvor so zátkou – súčasť konštrukčného riešenia nádrže.
• Robustná oceľová konštrukcia – určená na použitie v systémoch stlačeného vzduchu.
• Vyhotovenie podľa AD 2000 – konštrukčné riešenie pre stanovené prevádzkové tlakové podmienky.
• Dodávka bez armatúr – umožňuje zvoliť si príslušné vybavenie podľa konkrétnej inštalácie.

Obsah dodávky

Súčasťou dodávky je:

• Stojatá tlaková nádoba Aircraft DB VZ 90/16 V s objemom 90 litrov.
• Integrované závitové prípojky na montáž vstupov, výstupov a armatúr.
• Kontrolný otvor so zátkou.

Tlaková nádoba sa dodáva bez armatúr. Potrebné prevádzkové a bezpečnostné prvky sa dopĺňajú podľa návrhu konkrétneho tlakového systému.

Montáž a prevádzkové použitie

Aircraft DB VZ 90/16 V je určená na odbornú inštaláciu do systému stlačeného vzduchu. Pri zapojení je nutné dodržiavať maximálny povolený tlak nádoby, tlakové parametre ostatných komponentov a požiadavky prevádzkovej dokumentácie.

Prevádzková zostava musí byť vybavená príslušnými ochrannými, kontrolnými a uzáverovými prvkami. Súčasťou správneho riešenia je aj bezpečný odvod kondenzátu, pretože počas prevádzky kompresora môže dochádzať k hromadeniu vody vo vnútri tlakovej nádoby.

Pri umiestnení je potrebné zabezpečiť stabilný podklad, prístup na kontrolu a údržbu a dostatočný priestor na pripojenie potrubného rozvodu. Inštaláciu a uvedenie do prevádzky musí vykonať odborná osoba s ohľadom na príslušné predpisy pre tlakové zariadenia.
