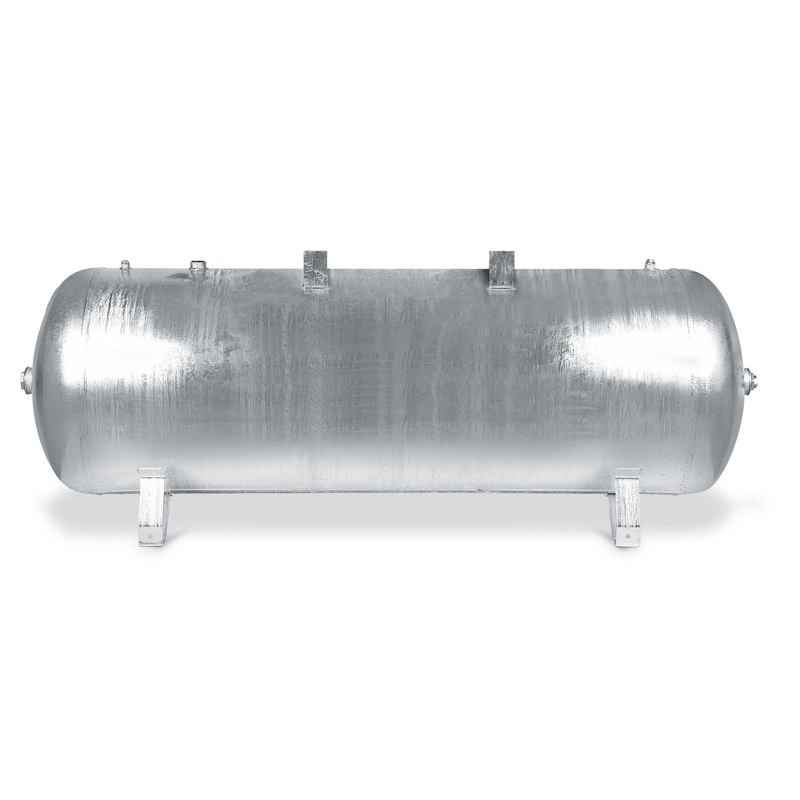

Ležiaca tlaková nádoba DB VZ 90/16 H

Ležiaca tlaková nádoba Aircraft DB VZ 90/16 H je priemyselný vzduchový zásobník s objemom 90 litrov a maximálnym prevádzkovým tlakom 16 bar, určená na akumuláciu stlačeného vzduchu v kompresorových staniciach a pneumatických rozvodoch. Horizontálne vyhotovenie umožňuje inštaláciu v prevádzkach, kde je potrebné vytvoriť zásobu stlačeného vzduchu a zároveň zabezpečiť stabilnejšie zásobovanie pripojených zariadení.

Nádrž je vyrobená z ocele a je vybavená vnútorným aj vonkajším žiarovým pozinkovaním. Táto povrchová úprava chráni materiál pred koróziou nielen zvonku, ale aj vo vnútri nádrže, kde sa počas prevádzky kompresora môže vytvárať kondenzovaná vlhkosť. Vďaka tomu je vhodná na dlhodobé použitie v priemyselných systémoch stlačeného vzduchu.

Aircraft DB VZ 90/16 H je vybavená pripojovacími nástavcami na montáž vstupných a výstupných armatúr. Dodáva sa bez armatúr, čo umožňuje vybrať vhodné pripojovacie prvky podľa konkrétneho pneumatického rozvodu. Konštrukcia je navrhnutá pre prevádzku s kolísaním tlaku v rozsahu stanovenom príslušnými konštrukčnými podkladmi.

Zásoba stlačeného vzduchu pre kompresorové systémy

Hlavnou úlohou tlakovej nádoby je uchovávať stlačený vzduch vyrobený kompresorom a poskytovať jeho zásobu pre následný odber. Vzduchová nádrž s objemom 90 litrov pomáha vyrovnávať krátkodobé výkyvy spotreby pri používaní pneumatického náradia, ovládacích prvkov alebo iných zariadení pripojených k rozvodu stlačeného vzduchu.

Pri prerušovanom odbere môže akumulačná nádoba obmedziť frekvenciu zapínania vhodne riadeného kompresora. Kompresor tak nemusí reagovať na každý krátky odber okamžitým spustením, pretože časť požadovaného vzduchu je k dispozícii zo zásoby v nádobe.

Akumulačná nádrž však nenahrádza potrebný výkon samotného kompresora. Ak dlhodobá spotreba pripojených zariadení presahuje skutočne dodávané množstvo vzduchu, tlak bude postupne klesať aj pri použití väčšej nádrže. Pri návrhu sústavy je preto dôležité správne zosúladiť objem vzduchovej nádrže, výkon kompresora a charakter odberu.

Maximálny prevádzkový tlak 16 bar

Model DB VZ 90/16 H je konštruovaný pre maximálny prevádzkový tlak 16 bar. Toto vyhotovenie umožňuje použitie v príslušných tlakových systémoch, vrátane systémov s vyššími nárokmi na prevádzkový tlak než u bežných nízkotlakových dielenských kompresorov.

Skutočný pracovný tlak celého systému musí zohľadňovať parametre všetkých pripojených zariadení, potrubia a armatúr. Ak pripojené zariadenie vyžaduje nižší tlak, je potrebné použiť vhodnú reguláciu. Maximálny povolený tlak tlakovej nádoby nie je automaticky pracovným tlakom pneumatického náradia.

Nádobu je možné použiť ako súčasť novej kompresorovej inštalácie alebo pri rozšírení už existujúceho systému, kde je potrebné doplniť akumulačnú kapacitu. Vhodnosť konkrétneho zapojenia závisí od prevádzkového tlaku, množstva dodávaného vzduchu a technického riešenia celého systému.

Vnútorné a vonkajšie žiarové pozinkovanie

Dôležitou konštrukčnou vlastnosťou nádoby Aircraft DB VZ 90/16 H je obojstranná antikorózna ochrana prostredníctvom žiarového pozinkovania. Zinková vrstva chráni vonkajší povrch pred korozívnym pôsobením okolitého prostredia a zároveň pomáha obmedzovať koróziu vo vnútri nádrže.

V systémoch stlačeného vzduchu je vnútorná ochrana dôležitá najmä kvôli kondenzátu, ktorý sa môže vytvárať pri ochladzovaní stlačeného vzduchu. Kondenzovaná voda prispieva k vzniku korózie na nechránených oceľových povrchoch. Pozinkovanie preto predstavuje praktickú výhodu pri dlhodobom používaní vzduchovej nádrže.

Antikorózna úprava však nenahrádza odvod kondenzátu ani pravidelné kontroly nádrže. Pre prevádzku je dôležité vybaviť sústavu vhodným odvodom vody a dodržiavať pokyny výrobcu týkajúce sa údržby a kontroly tlakového zariadenia.

Ležiaca konštrukcia pre stabilné umiestnenie

Vodorovné vyhotovenie nádrže je určené na pevnú inštaláciu do kompresorovej stanice alebo technologického praciska. Nádrž má pozdĺžnu konštrukciu s nosnými pätkami, ktoré umožňujú jej umiestnenie na pripravený podklad.

Celkové rozmery sú 900 × 360 × 360 mm. Kompaktné horizontálne usporiadanie uľahčuje začlenenie nádrže do technického priestoru, napríklad vedľa kompresora alebo v samostatnej časti rozvodu stlačeného vzduchu.

Pri navrhovaní umiestnenia je potrebné ponechať priestor na pripojenie potrubia, montáž bezpečnostných prvkov, odvod kondenzátu a prístup k kontrolnému otvoru. Dôležité je tiež správne mechanické upevnenie nádoby a ochrana pripojovacieho potrubia pred nadmerným namáhaním.

Pripojovacie nadstavce a možnosti inštalácie

Tlaková nádoba Aircraft DB VZ 90/16 H je vybavená nadstavcami určenými na montáž armatúr a pripojenie vstupných a výstupných vetiev rozvodu. Vďaka tomuto vyhotoveniu môže byť súčasťou rôzne usporiadaných kompresorových zostáv.

Nádrž sa dodáva bez armatúr. Na vytvorenie funkčného a bezpečného tlakového systému je preto potrebné samostatne zabezpečiť vhodné prevádzkové a bezpečnostné vybavenie, napríklad poistný ventil, manometer, odvod kondenzátu a zodpovedajúce pripojovacie prvky.

Výber týchto komponentov musí zodpovedať povolenému tlaku nádoby, požiadavkám konkrétnej inštalácie a príslušným bezpečnostným predpisom. Montáž a uvedenie do prevádzky by mala vykonávať odborná osoba.

Hlavné výhody tlakovej nádoby Aircraft DB VZ 90/16 H

• Objem 90 litrov – vytvára zásobu stlačeného vzduchu pre krátkodobé zvýšenie odberu.
• Maximálny prevádzkový tlak 16 bar – vhodný pre príslušné priemyselné tlakové systémy.
• Vodorovné vyhotovenie – umožňuje stabilné umiestnenie v kompresorovej stanici.
• Vnútorné žiarové pozinkovanie – chráni vnútorný povrch pred koróziou spôsobenou vlhkosťou.
• Vonkajšie žiarové zinkovanie – zvyšuje odolnosť povrchu proti korózii spôsobenej okolím.
• Pripojovacie nadstavce – umožňujú doplnenie armatúr a pripojenie k pneumatickému rozvodu.
• Kontrolný otvor – umožňuje prístup pri predpísaných kontrolných úkonoch.
• Vyhotovenie bez armatúr – možnosť vybaviť tlakovú zostavu podľa konkrétnych prevádzkových požiadaviek.

Obsah dodávky

Súčasťou dodávky je horizontálna tlaková nádoba Aircraft DB VZ 90/16 H s vnútorným a vonkajším žiarovým pozinkovaním, nosnými pätkami a pripojovacími nástavcami pre následnú montáž armatúr.

Armatúry nie sú súčasťou dodávky. Bezpečnostný ventil, manometer, odvod vody a ďalšie prvky potrebné pre konkrétnu inštaláciu je potrebné zabezpečiť samostatne.

Inštalácia a prevádzka tlakovej nádoby

Tlaková nádoba DB VZ 90/16 H je určená na začlenenie do systému stlačeného vzduchu. Pred uvedením do prevádzky musí byť sústava správne vybavená bezpečnostnými, kontrolnými a pripojovacími prvkami zodpovedajúcimi jej pracovnému tlaku.

Pre bezpečnú prevádzku je dôležité správne umiestnenie nádoby, odborné pripojenie a zabezpečenie možnosti odvodu kondenzovanej vody. Prevádzkovateľ musí tiež dodržiavať príslušné požiadavky na kontroly, revízie a údržbu tlakového zariadenia.

Všetky armatúry a pripojené časti rozvodu musia byť vhodné pre tlakové podmienky daného systému. Nádrž sa nesmie prevádzkovať pri tlaku presahujúcom maximálny povolený tlak 16 bar.

Ďalšie vyhotovenia a veľkosti vzduchových nádrží nájdete v kategórii tlakové nádoby. Môžete si prezrieť aj ďalšie výrobky značky Aircraft. Pri výbere vhodného kompresora, objemu vzduchovej nádrže a požadovaného pracovného tlaku vám pomôže poradenský článok Ako vybrať kompresor.
