Brúska na plocho OPTIgrind GT 40

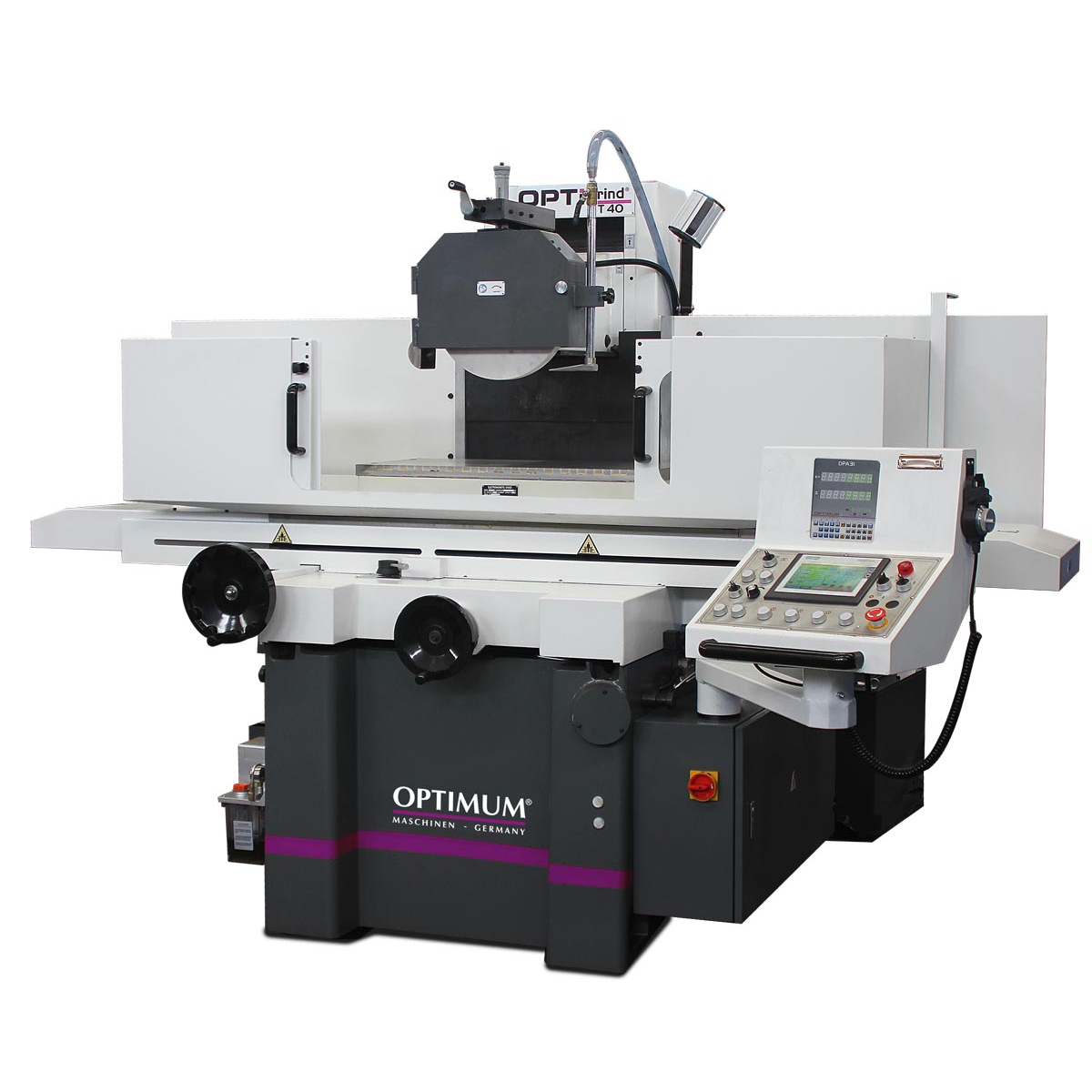

Brúska na plocho OPTIgrind GT 40 značky OPTIMUM je profesionálny stroj určený na presné rovinné brúsenie a dokončovanie kovových obrobkov. Vďaka robustnej liatinovej konštrukcii, hydraulickému pohonu pracovného stola a digitálne riadenému zvislému posuvu je vhodná predovšetkým pre nástrojárne, strojárenské prevádzky, výrobu presných súčastí a pravidelné priemyselné využitie.

Stroj je vybavený elektromagnetickou upínacou doskou s rozmermi 400 × 800 mm s automatickým odmagnetovaním, výkonným motorom brúsneho vretena s výkonom 4 kW a presným brúsnym kotúčom s rozmermi 350 × 40 × 127 mm. Hydraulický pozdĺžny posuv pracovného stola s rýchlosťou 5-25 m/min umožňuje prispôsobenie pohybu charakteru obrábaného materiálu a požadovanému pracovnému postupu.

Významnou prednosťou modelu OPTIgrind GT 40 je spojenie stabilnej konštrukcie, presných vodiacich plôch, kvalitného uloženia brúsneho vretena a moderného digitálneho ovládania. Výrobca uvádza presnosť brúsenia 0,005 mm. Integrovaný chladiaci systém, centrálne mazanie a možnosť orovnania brúsneho kotúča priamo na stroji podporujú dlhodobé využitie pri náročnom obrábaní kovových súčastí.

Presné rovinné brúsenie na priemyselné použitie

OPTIgrind GT 40 je navrhnutá na dokončovacie brúsenie plôch, pri ktorých je nutné dosiahnuť vysokú rozmerovú presnosť, rovinnosť a kvalitný povrch. Uplatnenie nájde pri výrobe a úpravách strojných dielov, presných podložiek, nástrojových súčastí, výrobných prípravkov a ďalších kovových obrobkov.

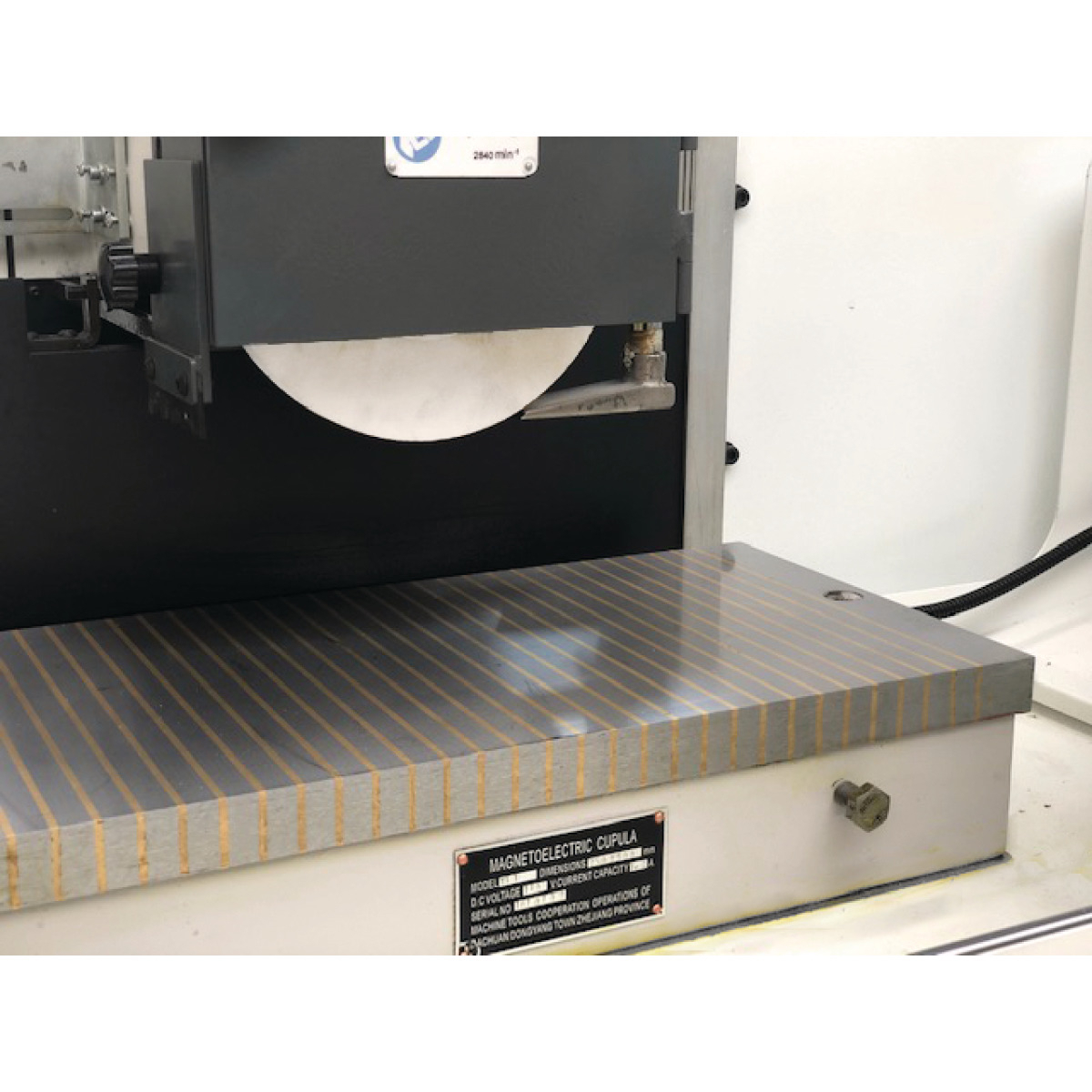

Na upevnenie obrobkov slúži elektromagnetická upínacia doska , ktorá umožňuje prístup brúsneho kotúča k hornej ploche upnutého dielu. Toto riešenie je vhodné najmä pre feromagnetické materiály, ako sú bežné konštrukčné a nástrojové ocele. Automatická funkcia odmagnetovania uľahčuje uvoľnenie hotového obrobku po skončení pracovného cyklu.

Brúsne vreteno je osadené presnými ložiskami a dosahuje hádzavosť 0,005 mm. V spojení so zodpovedajúcim brúsnym kotúčom a správne nastaveným pracovným postupom tak poskytuje vhodné podmienky na presné dokončovanie rovinných plôch.

Hydraulický pohon stola a automatický zvislý posuv

Pozdĺžny pohyb pracovného stola zaisťuje hydraulický systém s plynulou reguláciou rýchlosti v rozsahu 5-25 m/min . Hydraulický pohon umožňuje pravidelné opakovanie pracovných prejazdov bez nutnosti neustáleho ručného posúvania stola, čo oceníte predovšetkým pri brúsení väčších plôch a sériovej výrobe.

Hydraulická jednotka je vybavená výmenníkom tepla. Ten pomáha obmedzovať teplotné výkyvy hydraulického oleja pri prevádzke a podporuje plynulý pohyb stola aj pri vyššom zaťažení.

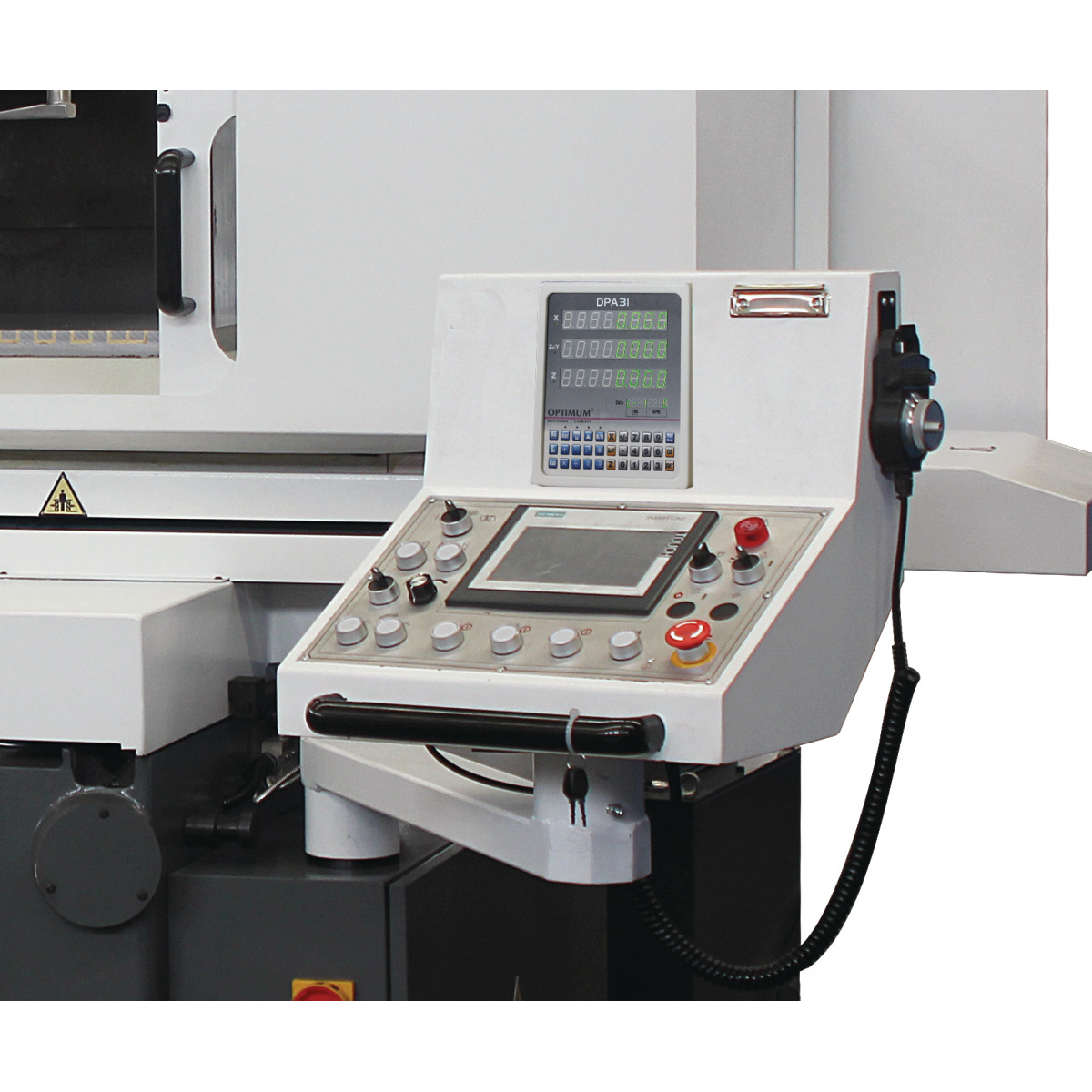

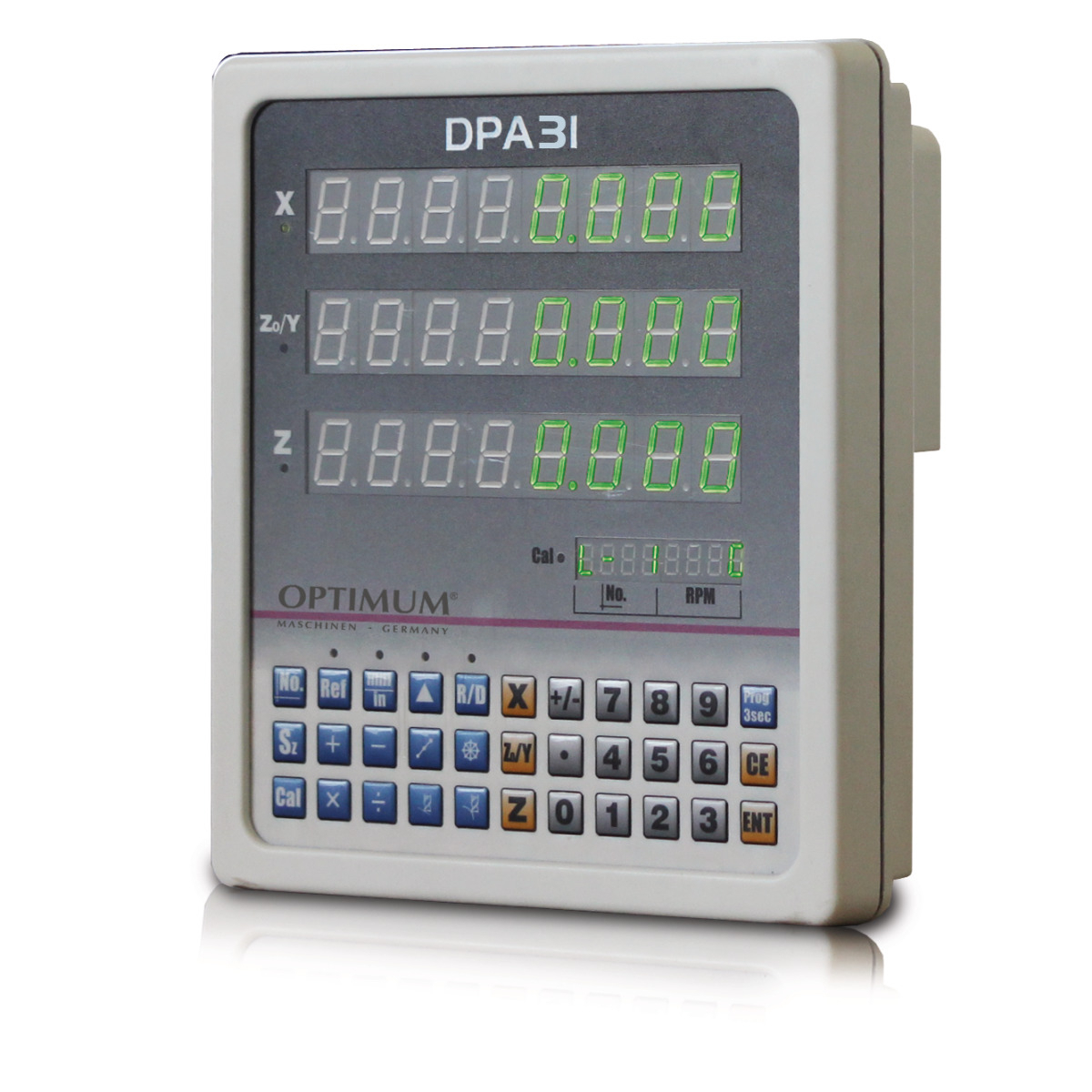

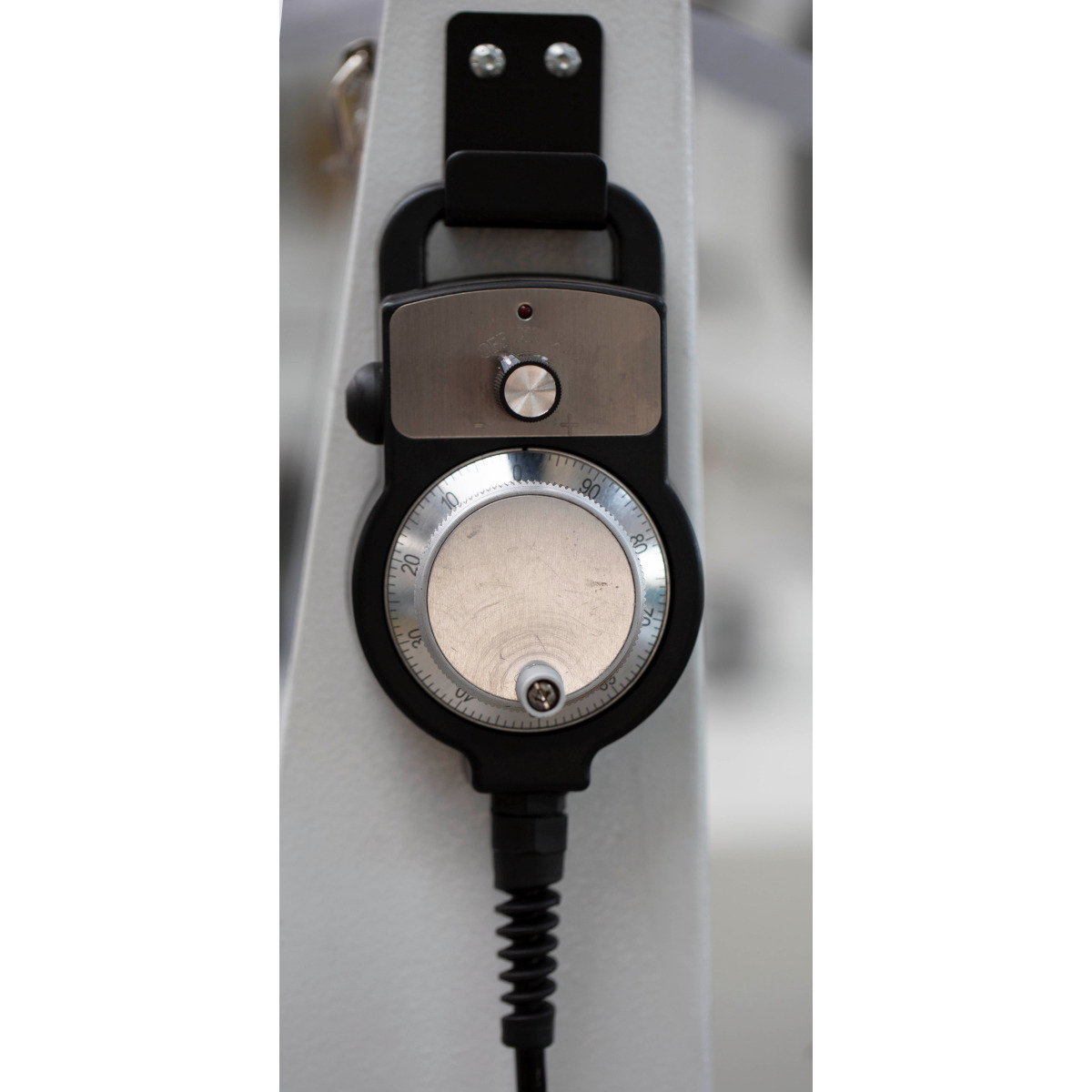

Pre zvislý pohyb brúsnej hlavy slúži digitálne riadený automatický prísuv so servomotorom . Digitálne odmeriavanie DPA 31Plus umožňuje obsluhe sledovať polohu a presnejšie nastavovať jednotlivé pracovné operácie. Komfort obsluhy zvyšuje otočný ovládací panel a samostatné ručné kolesá na nastavovanie stroja.

Stabilná liatinová konštrukcia a presné vodiace vedenie

Základom brúsky je masívne liatinové teleso s vysokou torznou tuhosťou. Pevná konštrukcia obmedzuje nežiaduce deformácie a vytvára stabilné podmienky na presné obrábanie, pri ktorom môžu vibrácie negatívne ovplyvniť kvalitu výsledného povrchu.

Pracovné pohyby sú vedené po kalených a brúsených vodiacich plochách . Protiľahlé vedenia sú opatrené vrstvou Turcite-B, ktorá znižuje trenie medzi pohybujúcimi sa časťami a prispieva k ich ochrane proti opotrebovaniu. Kombinácia prizmatických a plochých vedení podporuje plynulý pohyb a presné nastavovanie jednotlivých osí.

Brúska je vybavená aj presnými pohybovými skrutkami a centrálnym mazaním vodiacich plôch. Časovo riadený mazací systém privádza mazivo k dôležitým pohybovým mechanizmom a znižuje potrebu ich opakovaného ručného mazania.

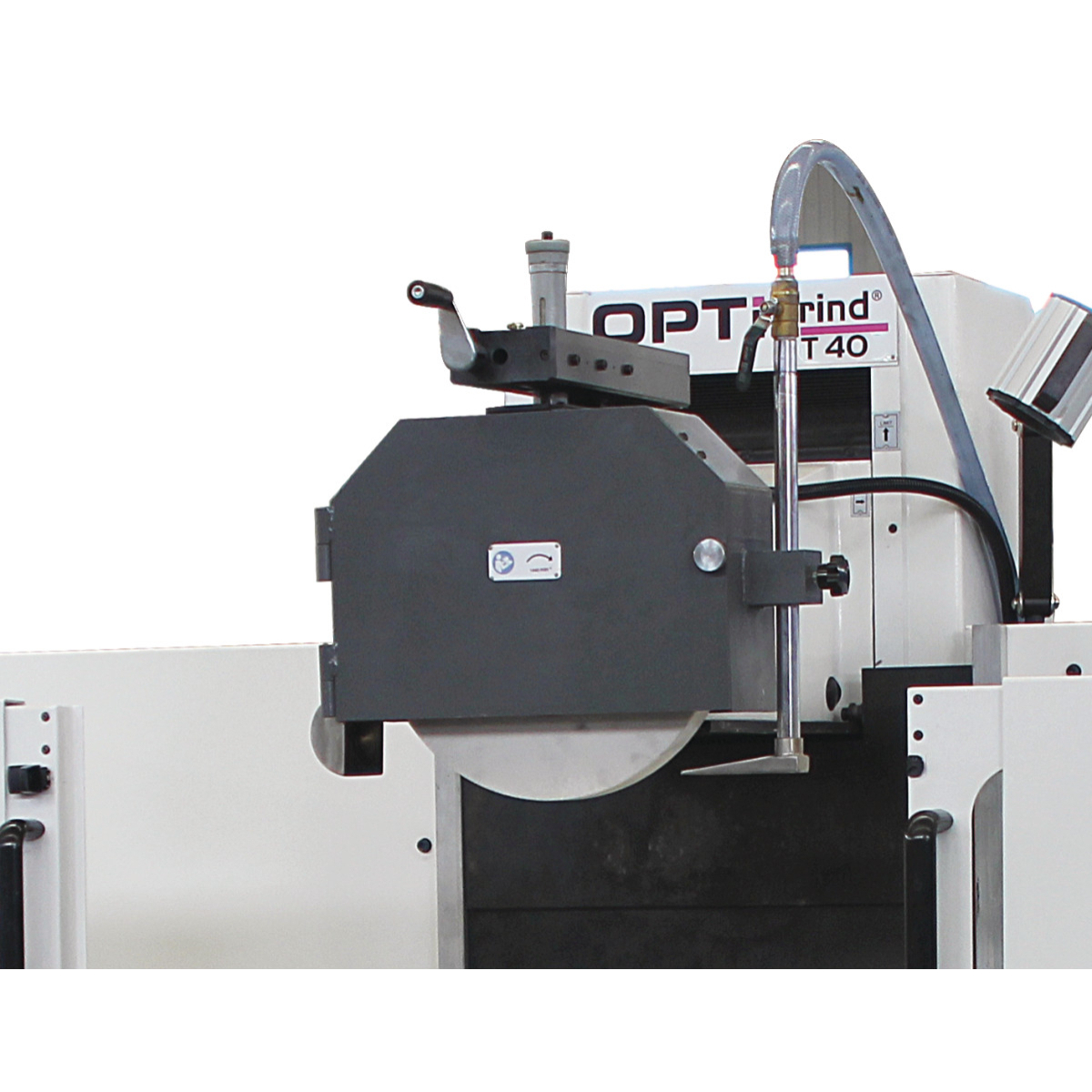

Brúsne vreteno a príprava brúsneho kotúča

Brúsne vreteno poháňa elektromotor s výkonom 4 kW s otáčkami 1 450 ot./min. Stroj používa brúsny kotúč s vonkajším priemerom 350 mm, šírkou 40 mm a upínacím otvorom 127 mm. Obvodová rýchlosť kotúča je 27 m/s.

Štandardná výbava zahŕňa korundový brúsny kotúč zrnitosti 46 , ktorý je určený na bežné brúsenie oceľových materiálov. Pri výbere ďalšieho kotúča je dôležité zohľadniť druh materiálu, požadovanú drsnosť povrchu, charakter úberu a parametre brúsneho vretena.

Možnosť vyrovnania brúsneho kotúča priamo na stroji uľahčuje obnovenie jeho pracovnej geometrie a brúsnych vlastností. Súčasťou dodávky je diamantový orovnávač a vyvažovací tŕň, ktoré pomáhajú pri príprave kotúča na presné obrábanie.

Integrované chladenie a prevádzkové vybavenie

Brúska OPTIgrind GT 40 je vybavená chladiacim systémom s nádržou s objemom 100 litrov . Chladiaca kvapalina odvádza teplo vznikajúce pri brúsení a pomáha obmedzovať nežiaduce tepelné zaťaženie obrobku aj brúsneho kotúča. To je dôležité najmä pri dokončovaní presných dielov a opakovaných pracovných cykloch.

Pracovný stôl je vybavený ochranným krytom proti rozstreku chladiacej kvapaliny. LED osvetlenie zlepšuje viditeľnosť pracovného priestoru pri upínaní obrobkov, nastavovaní stroja a kontrole procesu brúsenia.

Elektrické vybavenie zahŕňa bezpečnostný systém s ovládacím napätím 24 V DC a dvojkanálovú bezpečnostnú elektroniku. Použitý elektromotor energetickej triedy IE3 prispieva k hospodárnejšej prevádzke stroja.

Hlavné výhody brúsky OPTIgrind GT 40

• Presnosť brúsenia 0,005 mm - vhodná na náročné dokončovacie operácie.
• Elektromagnetická upínacia doska 400 × 800 mm - pohodlné upevnenie vhodných kovových obrobkov.
• Automatické odmagnetovanie - uľahčuje manipuláciu s hotovými dielmi.
• Hydraulický pozdĺžny posuv 5-25 m/min - plynulý pracovný pohyb s nastaviteľnou rýchlosťou.
• Automatický zvislý prísuv so servomotorom - presnejšie riadenie pohybu brúsnej hlavy.
• Digitálne odmeriavanie DPA 31Plus - prehľadné sledovanie polohy pri nastavovaní stroja.
• Robustná liatinová základňa - tuhá konštrukcia pre stabilný priebeh brúsenia.
• Kalené vedenia s povrchovou úpravou Turcite-B - plynulý pohyb s obmedzeným trením.
• Brúsne vreteno s presnými ložiskami - kvalitný základ na presné dokončovacie brúsenie.
• Chladiaci systém s nádržou 100 l - účinnejší odvod tepla pri práci.
• Časovo riadené centrálne mazanie – pravidelná starostlivosť o pohybové mechanizmy.
• LED osvetlenie a otočný ovládací panel - prehľadnejšia a pohodlnejšia obsluha.

Obsah dodávky

Štandardná dodávka brúsky OPTIgrind GT 40 zahŕňa:

• Brúsku na plocho OPTIgrind GT 40.
• Digitálny ukazovateľ polohy.
• Elektromagnetickú upínaciu dosku s automatickým odmagnetovaním.
• Korundový brúsny kotúč zrnitosti 46.
• Diamantový orovnávač brúsneho kotúča.
• Vyvažovací tŕň.
• Chladiaci systém.
• Časovo riadené olejové čerpadlo.
• LED pracovné osvetlenie.
• Obslužné náradie.

Voliteľné príslušenstvo

Pre ďalšie využitie brúsky je možné samostatne zaobstarať vhodné náhradné brúsne kotúče rôznych zrnitostí a ďalšie príslušenstvo pre presné brúsenie. Pre náročnejšiu prevádzku môžu byť vhodné aj systémy filtrácie chladiacej kvapaliny alebo odsávanie pracovného priestoru. Príslušenstvo je nutné vyberať s ohľadom na technické prevedenie stroja a požiadavky konkrétnej aplikácie.

Požiadavky na inštaláciu a pracovný priestor

Brúska OPTIgrind GT 40 je určená pre priemyselné pracovisko s elektrickým pripojením 400 V/50 Hz . Celkový pripojovací príkon je 7,5 kW. Vzhľadom na hmotnosť približne 3 600 kg je nutné zaistiť zodpovedajúcu nosnosť a vhodné ustavenie stroja.

Rozmery stroja sú 3 600 × 2 400 × 1 900 mm. Pri plánovaní pracoviska je potrebné zohľadniť aj priestor na pohyb pracovného stola, manipuláciu s obrobkami, prístup k chladiacemu a hydraulickému systému a vykonávanie pravidelnej údržby. Správne vyrovnanie stroja je dôležité pre dosiahnutie požadovanej presnosti brúsenia.
