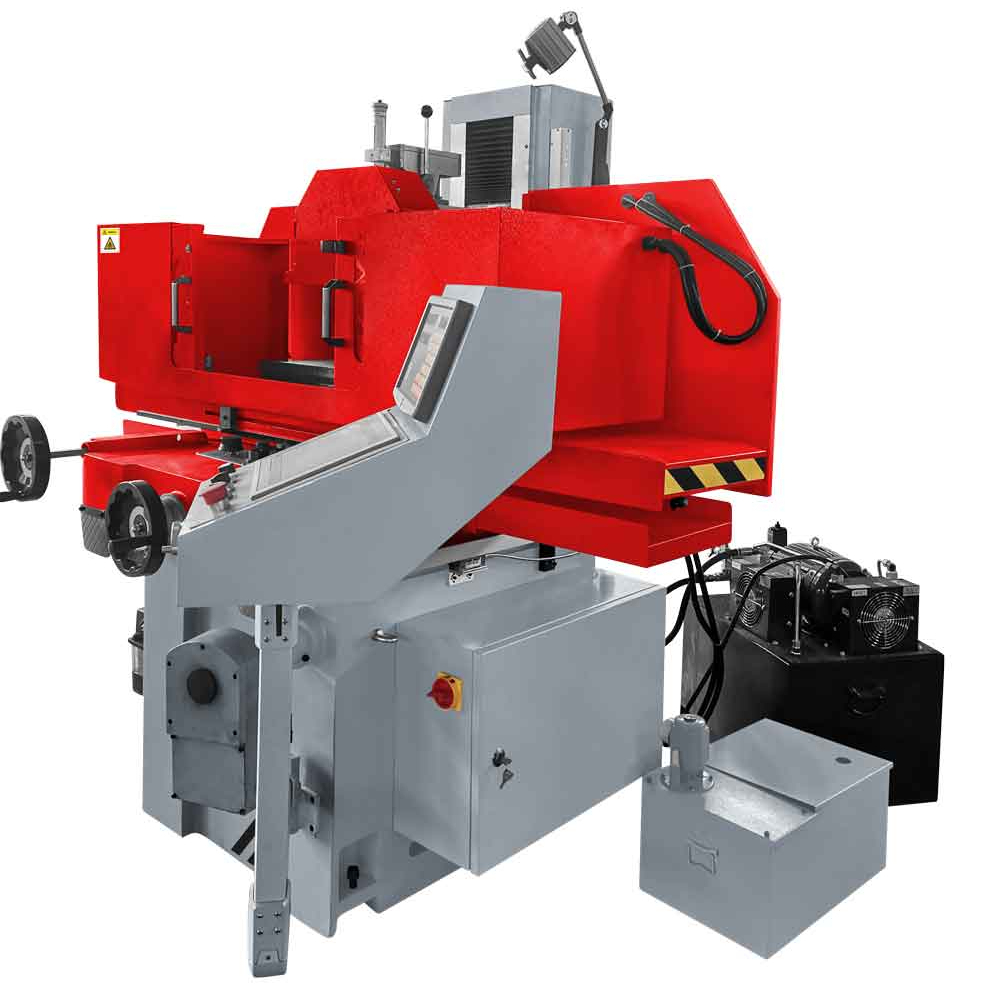

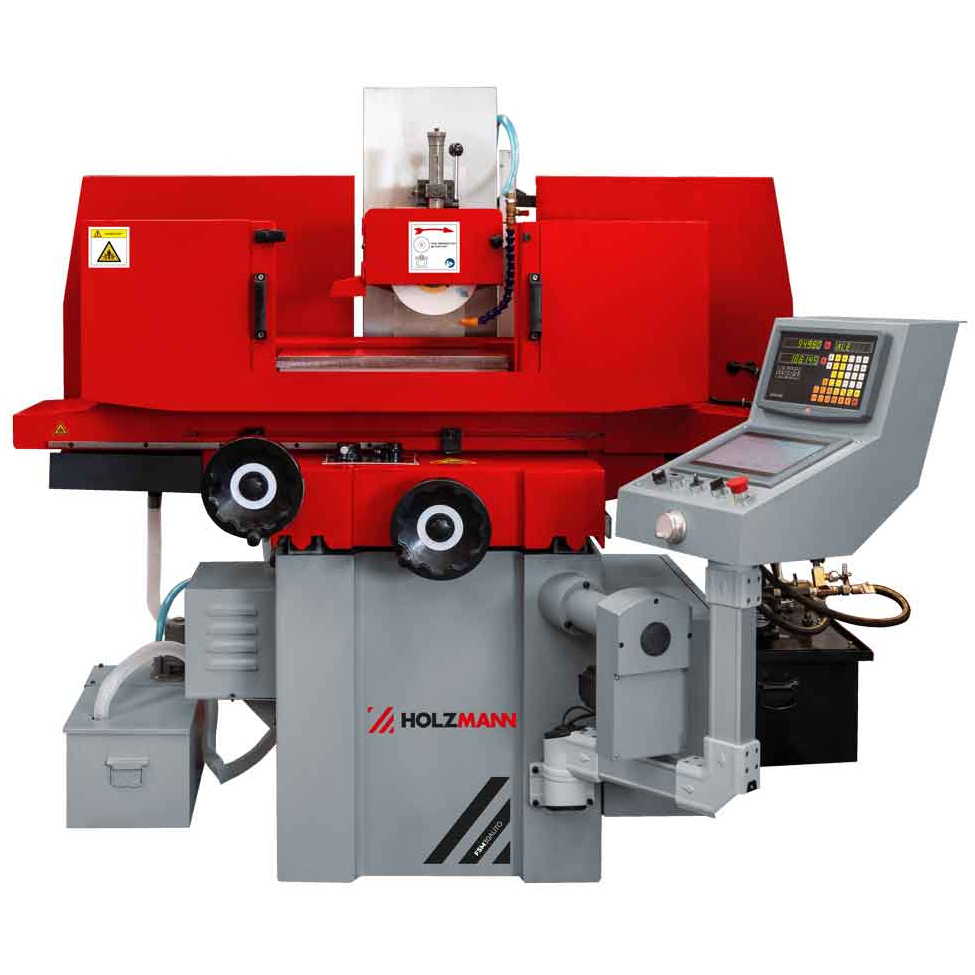

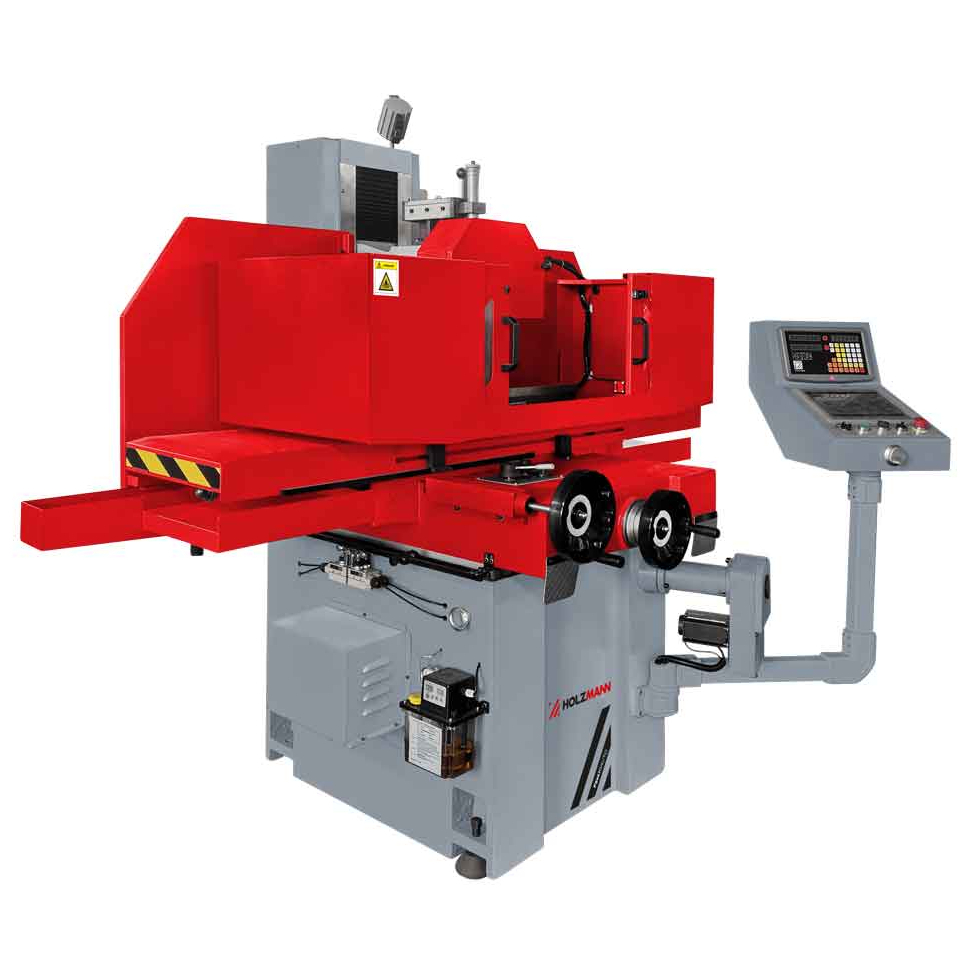

Holzmann FSM30AUTO_400V je stacionárna rovinná brúska na dokončovanie plôch kovových obrobkov v nástrojárňach a pri výrobe foriem. Kombinuje automatický brúsny cyklus, hydraulický pozdĺžny pohyb stola a riadené prísuvy. Magnetický stôl s rozmermi 600 × 300 mm dopĺňa dvojosé digitálne odmeriavanie DRO, ktoré obsluhe sprehľadňuje polohu stola a prísuv brúsneho kotúča.
Stroj je určený na napájanie 400 V/50 Hz a umožňuje brúsenie obrobkov do rozmerov 635 × 330 × 250 mm. Maximálne zaťaženie stola je 270 kg. Uplatní sa tam, kde potrebujete spojiť opakované prejazdy pri brúsení s možnosťou ručného nastavenia pri príprave práce.
Automatický cyklus od hrubovania po dokončenie
Automatický brúsny cyklus zahŕňa hrubovanie, jemné brúsenie a dokončovaciu fázu. Obsluha tak môže využiť nadväzujúce pracovné kroky bez ručného ovládania každého jednotlivého prísuvu. Programovateľné výškové nastavenie kotúča pomáha prispôsobiť priebeh brúsenia konkrétnemu obrobku.
Pozdĺžny pohyb stola zaisťuje hydraulika s nastaviteľnou rýchlosťou 7-23 m/min . Rýchlosť sa ovláda pákou a miesta zmeny smeru je možné nastaviť koncovými spínačmi. Pracovné prejazdy tak môžete prispôsobiť dĺžke brúsenej plochy. Pre ručné pozdĺžne nastavenie je k dispozícii samostatné odpružené ručné koleso.
Riadené prísuvy a prehľad o polohe
Priečny pohyb stola má vlastný motor. Veľkosť kroku nastavíte potenciometrom na ovládacom paneli; tiež v priečnom smere je možné určiť miesta zmeny smeru koncovými spínačmi. Pri ustavovaní obrobku alebo príprave záberu môžete využiť ručné priečne ovládanie.
Výškové nastavenie brúsneho kotúča obstaráva servomotor 750 W. Prísuv je možné ovládať ručne elektronickým ručným kolesom na paneli s tromi voliteľnými krokovými stupňami alebo automaticky v rámci brúsneho cyklu. Dvojosý ukazovateľ DRO zobrazuje polohu stola a prísuv kotúča, takže pri nastavovaní nemusíte vychádzať iba z polohy ovládacích kolies.
Vedenie, chladenie a príprava kotúča
Pozdĺžne vedenie stola využíva kombináciu V a plochého vedenia, priečne vedenie je dvojité V. Všetky vedenia obsluhuje automatické centrálne mazanie s časovou funkciou. Mazanie je tak začlenené do prevádzkového vybavenia stroja a má vlastný zásobník.
Súčasťou brúsky je chladiaci systém s čerpadlom, nádržou a hadicovým prepojením. Čerpadlo má výkon 40 W a prietok 12 l/min, zásobník chladiacej kvapaliny pojme 25 l. Prívod kvapaliny do pracovného priestoru využijete pri brúsení s chladením.
Pre priebežnú prípravu pracovného povrchu kotúča je priamo na stroji umiestnené orovnávacie zariadenie s diamantom . Dodávka zahŕňa aj hriadeľ a stojan na vyvažovanie kotúča. LED pracovné osvetlenie uľahčuje sledovanie priestoru pri obrobku pri nastavovaní a kontrole práce.
Hlavné prínosy pre dielňu
- Automatický brúsny cyklus spája hrubovanie, jemné brúsenie a dokončenie.
- Hydraulický pozdĺžny posuv umožňuje nastaviť rýchlosť prejazdov aj miesta zmeny smeru.
- Motorický priečny posuv a výškový servopohon obmedzujú potrebu opakovaných ručných prísuvov.
- Dvojosé DRO poskytuje priamy prehľad o polohe stola a prísuve kotúča.
- Chladenie, centrálne mazanie a zarovnávanie tvoria súčasť pracovného vybavenia stroja.
Obsah dodávky
- Rovinná brúska Holzmann FSM30AUTO_400V s magnetickým stolom.
- Brúsny kotúč Ø 300 × 30 mm z bieleho korundu, zrnitosť 46.
- Čerpadlo chladiacej kvapaliny a nádrž.
- Hriadeľ a stojan na vyvažovanie brúsneho kotúča.
- Náradie.
- Dvojosý digitálny odmeriavací systém DRO.
- LED pracovné osvetlenie.
- Hydraulická jednotka s čerpadlom, motorom a chladičom.
Stroj je ďalej vybavený orovnávacím zariadením s diamantom a automatickým centrálnym mazaním vedenia.
Technické parametre
| Napájanie | 400 V/50 Hz |
|---|---|
| Magnetický stôl | 600 × 300 mm |
| Maximálne rozmery obrobku | 635 × 330 × 250 mm |
| Maximálne zaťaženie stola | 270 kg |
| Rýchlosť hydraulického pozdĺžneho posuvu | 7-23 m/min |
| Výkon servomotora výškového nastavenia | 750 W |
| Digitálne odmeriavanie | Dvojosé DRO |
| Dodávaný brúsny kotúč | Ø 300 × 30 mm, biely korund, zrnitosť 46 |
| Výkon čerpadla chladiacej kvapaliny | 40 W |
| Prietok čerpadla chladiacej kvapaliny | 12 l/min |
| Objem zásobníka chladiacej kvapaliny | 25 l |
| Objem zásobníka centrálneho mazania | 2 l, olej HLP32 |
| Objem hydraulickej nádrže | 80 l, olej HLP46 |
Príprava pracoviska
Pre umiestnenie brúsky počítajte so stacionárnym pracoviskom s prívodom 400 V/50 Hz. Pri plánovaní priestoru zohľadnite pohyb stola, prístup k ovládaciemu panelu a obsluhu chladiaceho aj hydraulického systému. Prevádzkové vybavenie zahŕňa samostatné nádrže na chladenie, centrálne mazanie a hydrauliku.
Ďalšie prevedenie nájdete v kategórii brúsky na plocho . Prezrite si aj ďalšie stroje značky Holzmann . S posúdením pracovného rozsahu, upínania a spôsobu ovládania vám pomôže článok Ako vybrať brúsku na plocho .
Časté otázky
Na akú prácu je FSM30AUTO_400V vhodná?
Na rovinné brúsenie kovových obrobkov, najmä v nástrojárňach a pri výrobe foriem. Automatické posuvy využijete pri opakovaných pracovných prejazdoch.
Je možné stôl nastavovať aj ručne?
Áno. Pozdĺžne aj priečne nastavenie umožňujú ručné kolesá. Výškový prísuv kotúča je možné ovládať z panelu alebo začleniť do automatického cyklu.
Je brúsny kotúč súčasťou dodávky?
Áno, dodávka zahŕňa kotúč Ø 300 × 30 mm z bieleho korundu so zrnitosťou 46 a pomôcky na jeho vyvažovanie.
Má brúska vlastné chladenie?
Áno. Je vybavená čerpadlom, nádržou a hadicovým prepojením. Nádrž chladiacej kvapaliny má objem 25 l.
