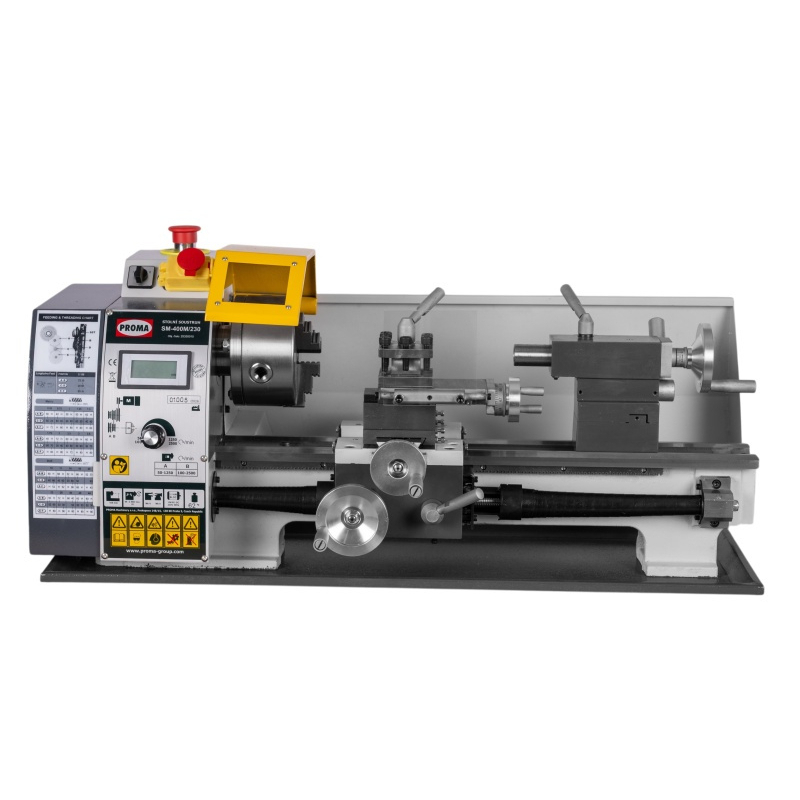

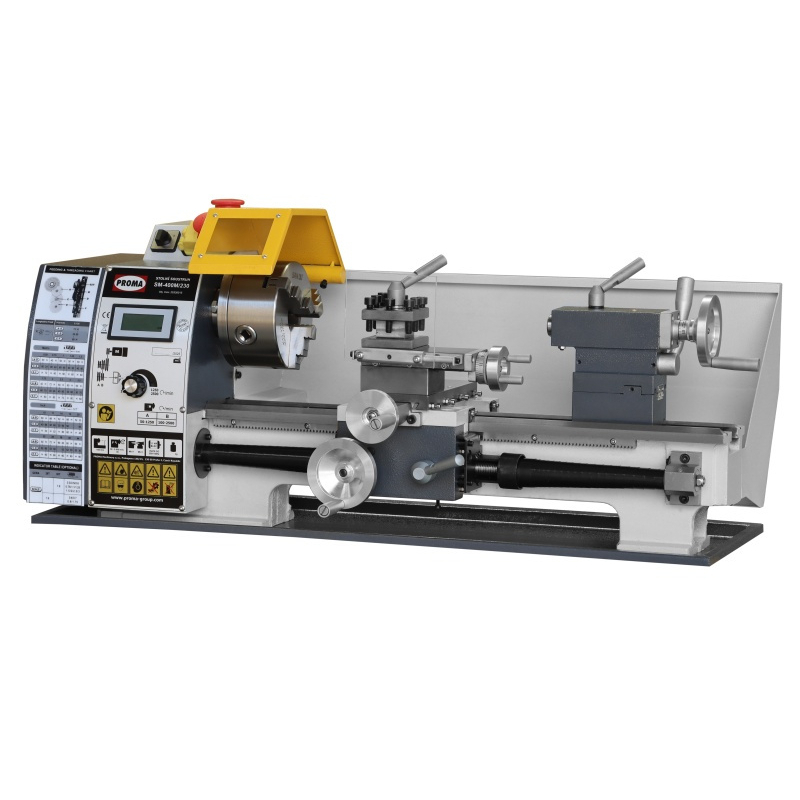

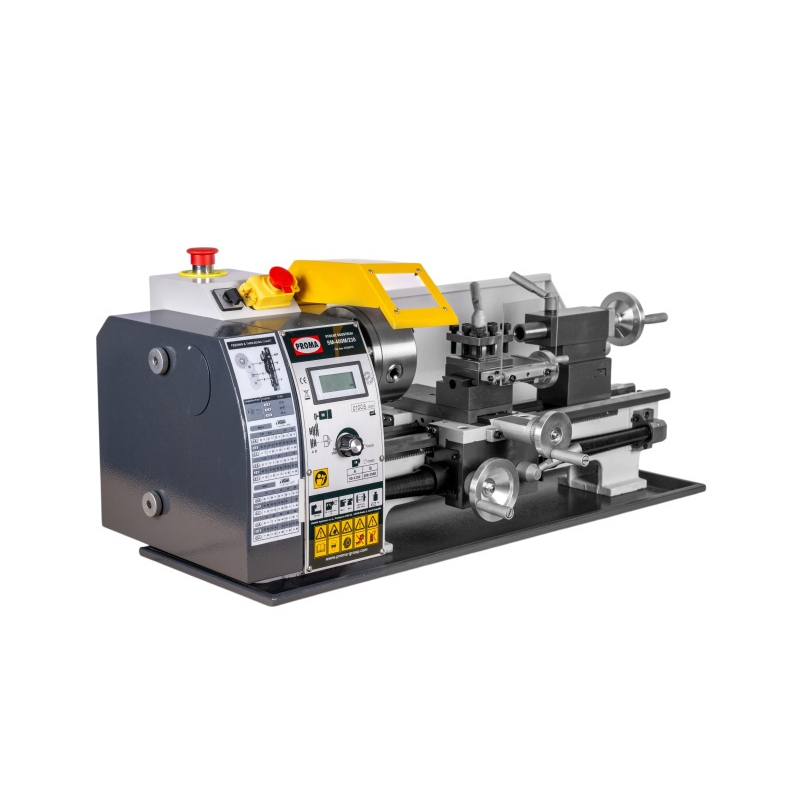

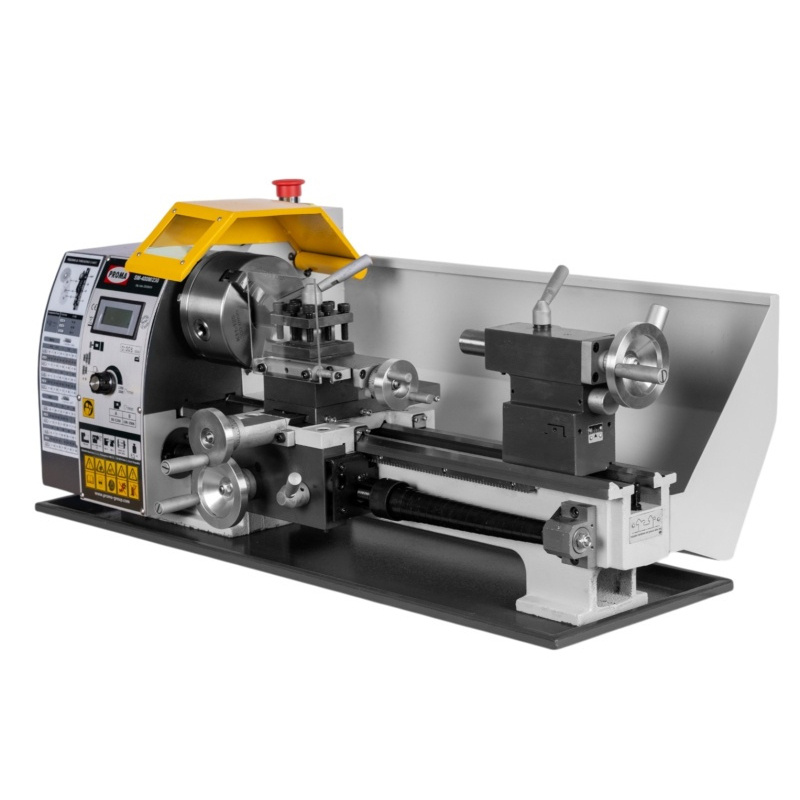

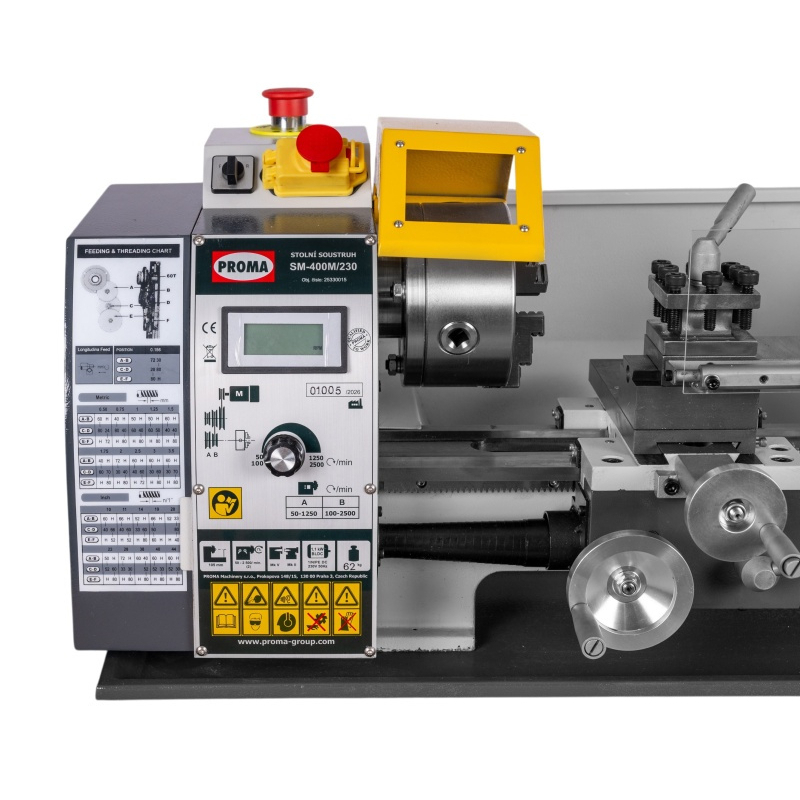

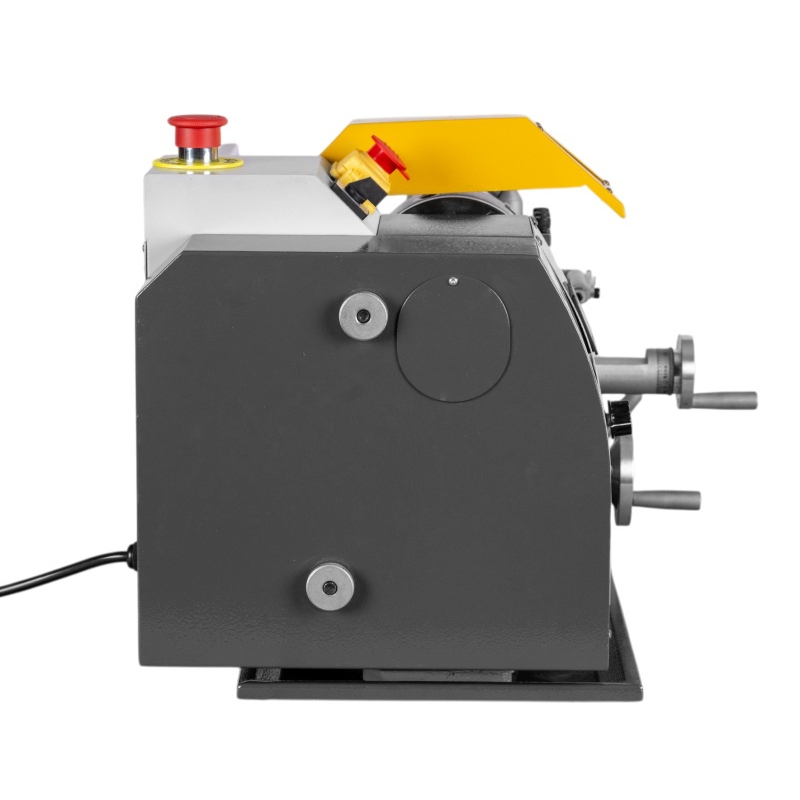

PROMA SM-400M/230 je stolný sústruh určený na výrobu menších rotačných dielov, modelárske práce a dielenské opravy. Ponúka sústružný priemer nad ložiskom 210 mm, vzdialenosť medzi hrotmi 400 mm a napájanie 230 V. Vhodný je na obrábanie bežných ocelí, hliníka, ďalších neželezných kovov aj plastov.

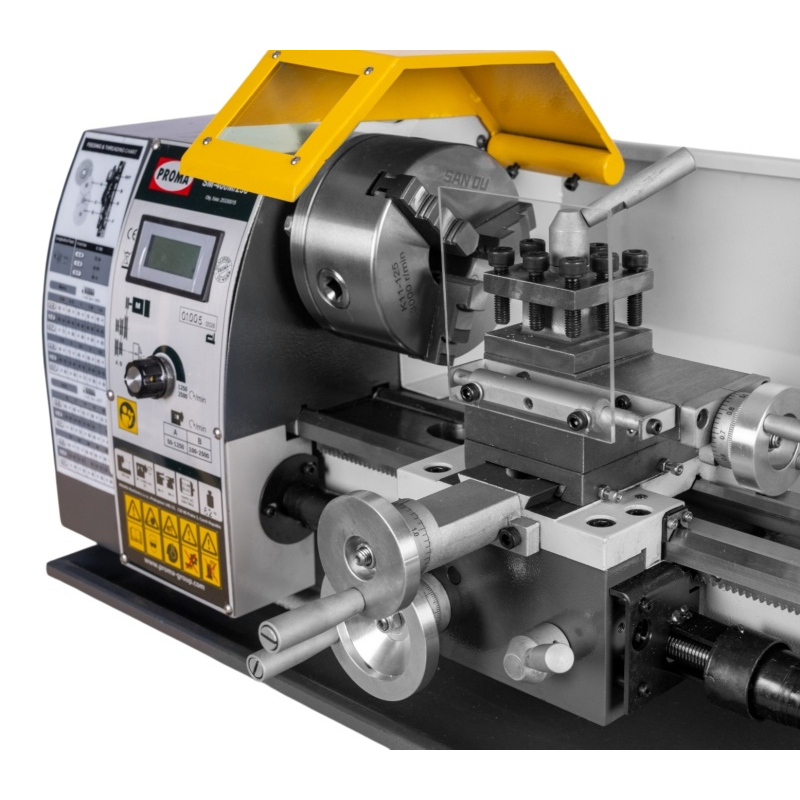

Bezuhlíkový motor BLDC s výkonom 1 100 W v režime S1 dopĺňa plynulá elektronická regulácia otáčok. Dva prevodové stupne poskytujú rozsahy 50–1 250 a 100–2 500 ot./min. Otáčky tak môžete prispôsobiť priemeru obrobku, materiálu a použitému nástroju. Digitálny displej pritom uľahčuje kontrolu nastavení.
Pre menšie súčiastky, modelárstvo aj opravy
SM-400M/230 umožňuje pozdĺžne sústruženie, čelné sústruženie, odrezávanie a rezanie závitov. Praktické využitie nájde napríklad pri výrobe čapov, puzdier, distančných krúžkov a drobných závitových dielov. V menšej dielni tak poslúži pri výrobe jednotlivých súčiastok aj pri úpravách polotovarov na požadované rozmery.
Pri výbere stroja je dôležité rozlišovať pracovný priestor nad ložiskom a nad suportom. Kým nad ložiskom je priemer otáčania 210 mm, nad suportom je k dispozícii 140 mm. Vzdialenosť medzi hrotmi 400 mm predstavuje ďalší rozhodujúci rozmer; pri plánovaní konkrétnej operácie je potrebné ponechať priestor aj na upnutie, nástroj a prípadné podoprenie obrobku.
Plynulé otáčky a priechodné vreteno
Elektronická regulácia umožňuje jemne meniť otáčky v rámci zvoleného prevodového stupňa. To využijete pri prechode medzi rôznymi priemermi a materiálov, keď rovnaká rýchlosť otáčania nemusí vyhovovať všetkým operáciám. Číselný ukazovateľ pomáha pri opakovanom nastavovaní a poskytuje prehľad o otáčkach vretena.
Priechod vretena 38 mm rozširuje možnosti práce s tyčovým materiálom, ktorý je možné pretiahnuť vretenom. Samotné upnutie musí vždy zodpovedať tvaru a rozmerom polotovaru. Vreteno má zosilnenú stenu s hrúbkou 6 mm a je uložené v presných guľôčkových ložiskách.
Dĺžkový posuv stroja a rezanie závitov

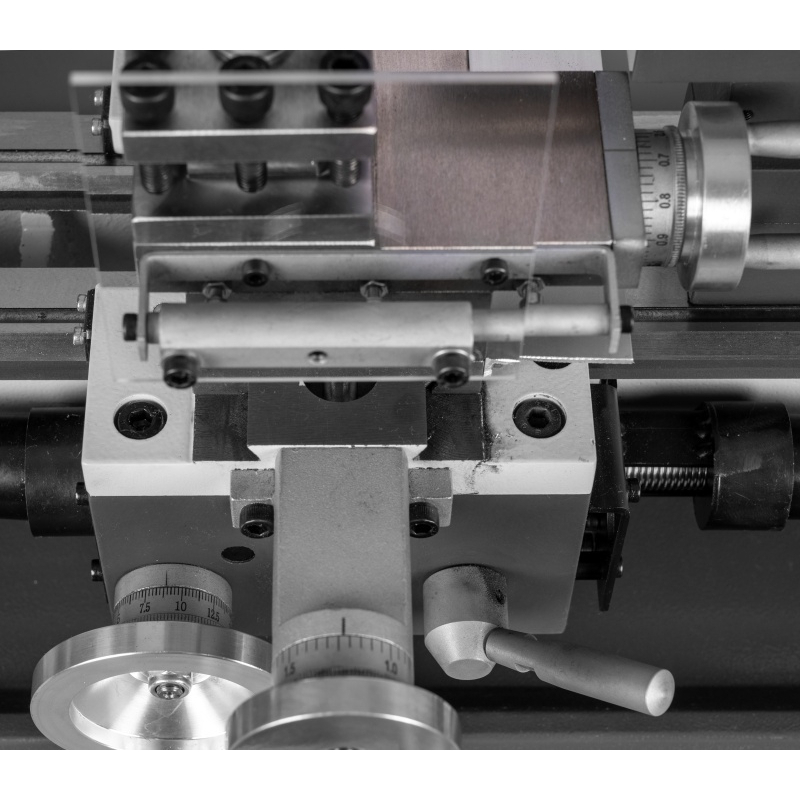

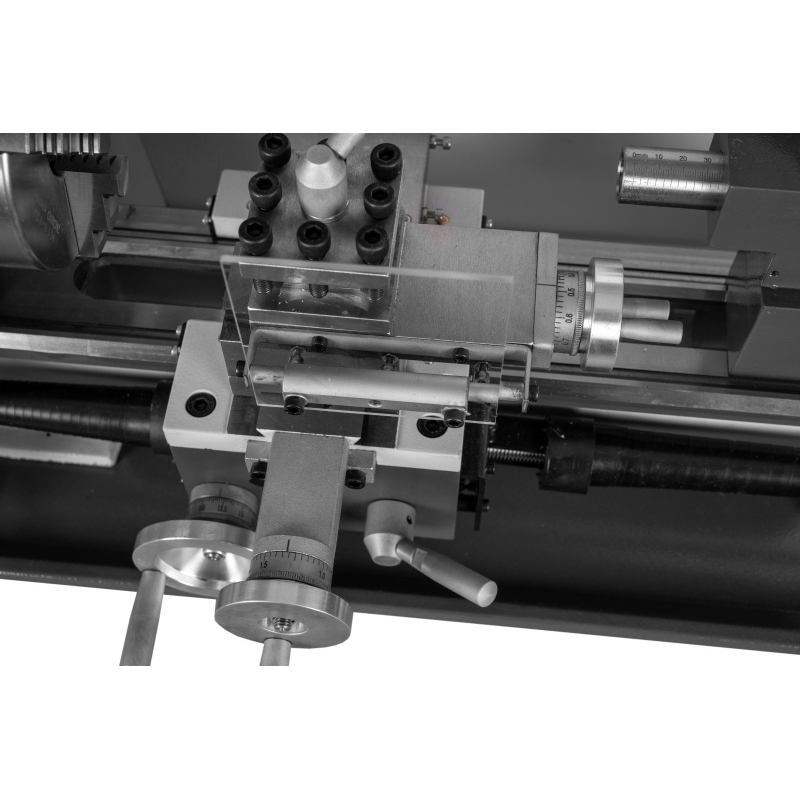

Sústruh je vybavený vodiacim skrutkom na rezanie závitov a strojovým podĺžnym posuvom. Posuv 0,159 mm na otáčku umožňuje viesť nástroj pozdĺž obrobku bez neustáleho ručného otáčania posuvného kolieska. Pre priečne operácie je k dispozícii zdvih suportu 75 mm, nožový suport má zdvih 55 mm.

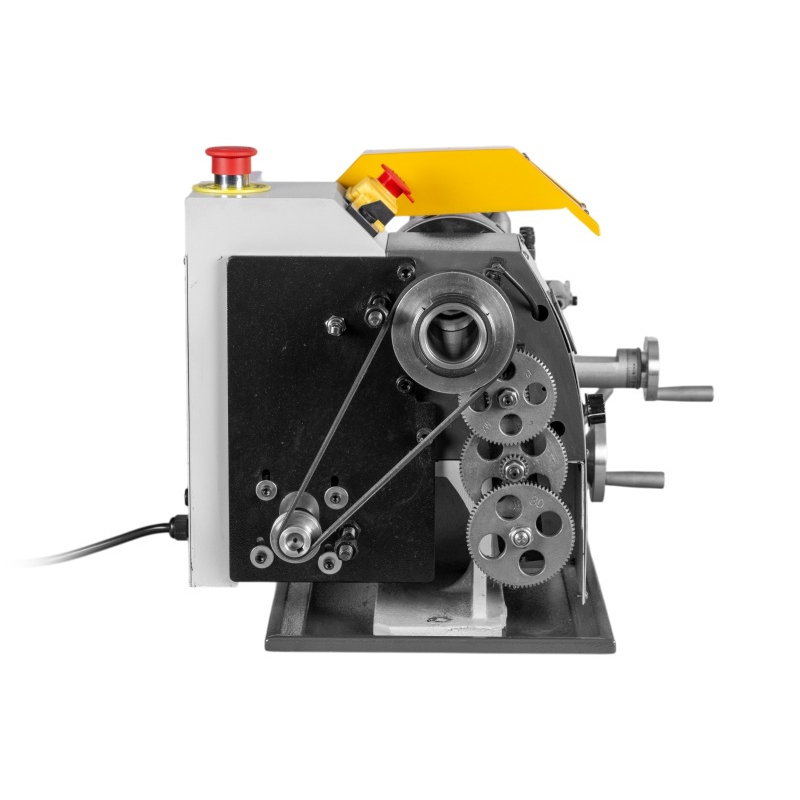

Stroj umožňuje rezať metrické závity so stúpaním 0,3–3 mm a palcové závity v rozsahu 10–44 TPI. Súčasťou dodávky je sada vymeniteľných ozubených kolies. Ak pri opravách potrebujete vyrábať závitové súčiastky, môžete túto operáciu zahrnúť do toho istého pracoviska ako sústruženie ich valcových plôch.
Hlavné výhody pre dielňu
- Napájanie 230 V – vhodné pre pracovisko s jednofázovým prívodom.
- Plynulá regulácia v dvoch rozsahoch – jednoduchšie prispôsobenie otáčok obrobku a nástroja.
- Digitálny ukazovateľ otáčok – prehľadné číselné zobrazenie pri nastavovaní stroja.
- Priemer vretena 38 mm – možnosť pretiahnutia príslušného tyčového polotovaru cez vreteno.
- Dĺžkový posuv stroja a rezanie závitov – širšie využitie pri výrobe a opravách menších súčiastok.
- Upínacie skľučidlo 125 mm v dodávke – základná upínacia výbava vrátane vnútorných a vonkajších čeľustí.
Vybavenie a príprava pracoviska

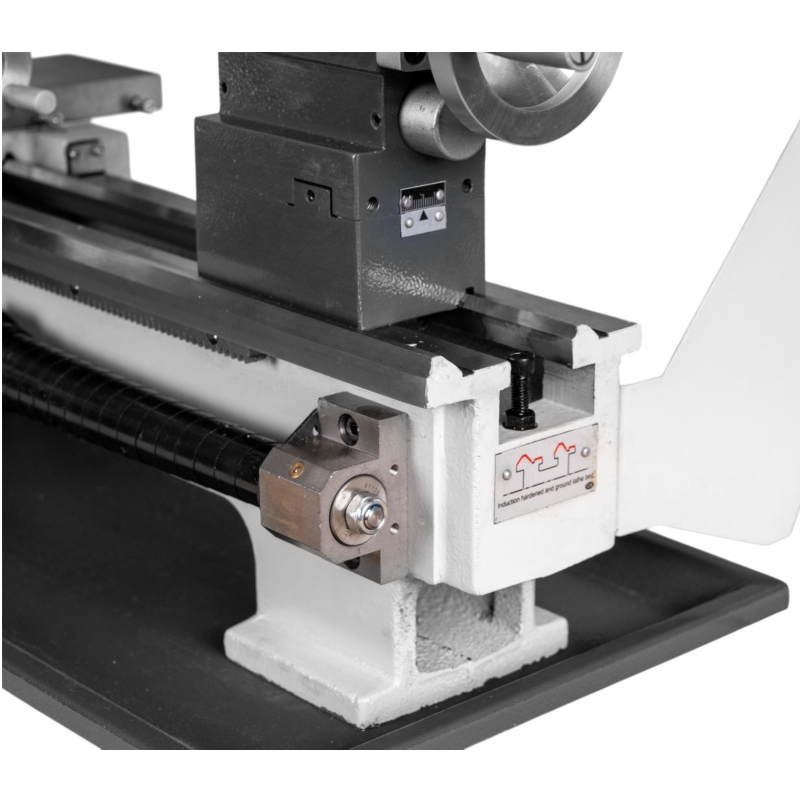

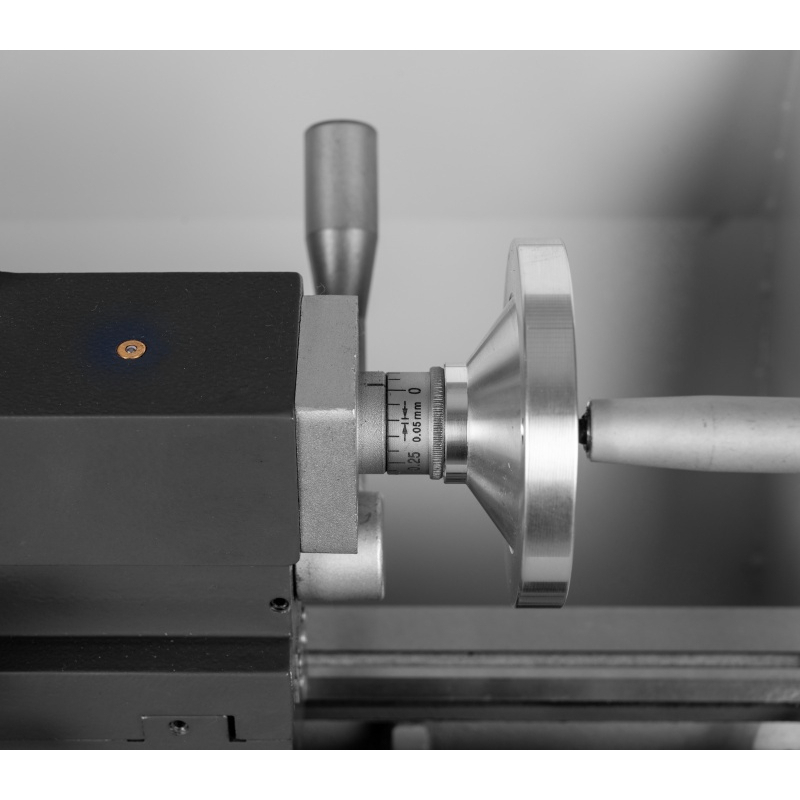

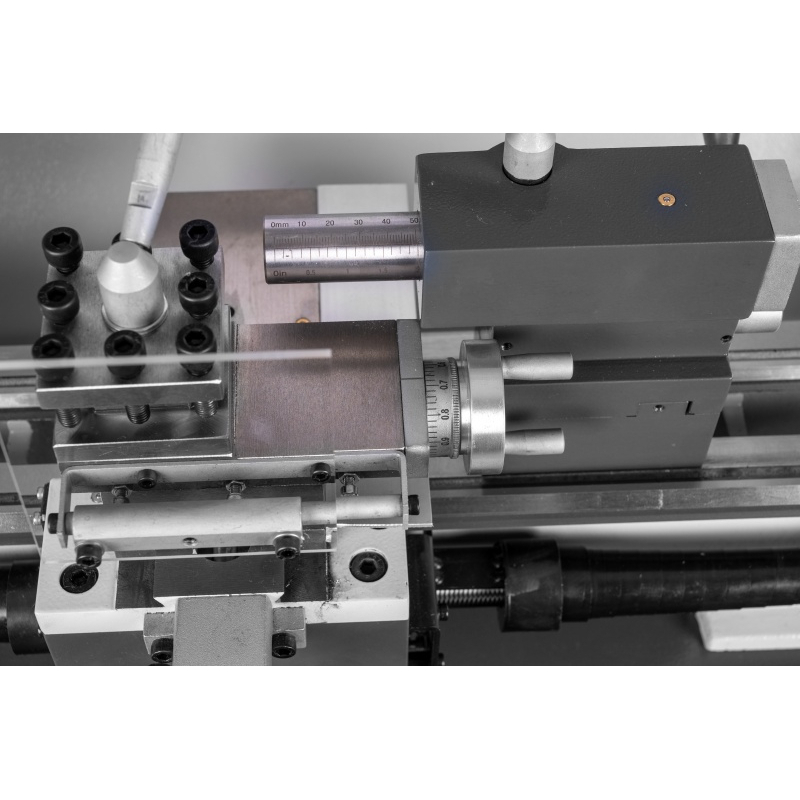

Štvorstranný otočný držiak nožov slúži na upnutie sústružníckych nástrojov. Koník má vreteno s kužeľom MK2, priemerom 22 mm a zdvihom 50 mm. Na podoprenie obrobku je súčasťou dodávky pevný hrot MK2; otočný hrot je voliteľným príslušenstvom.

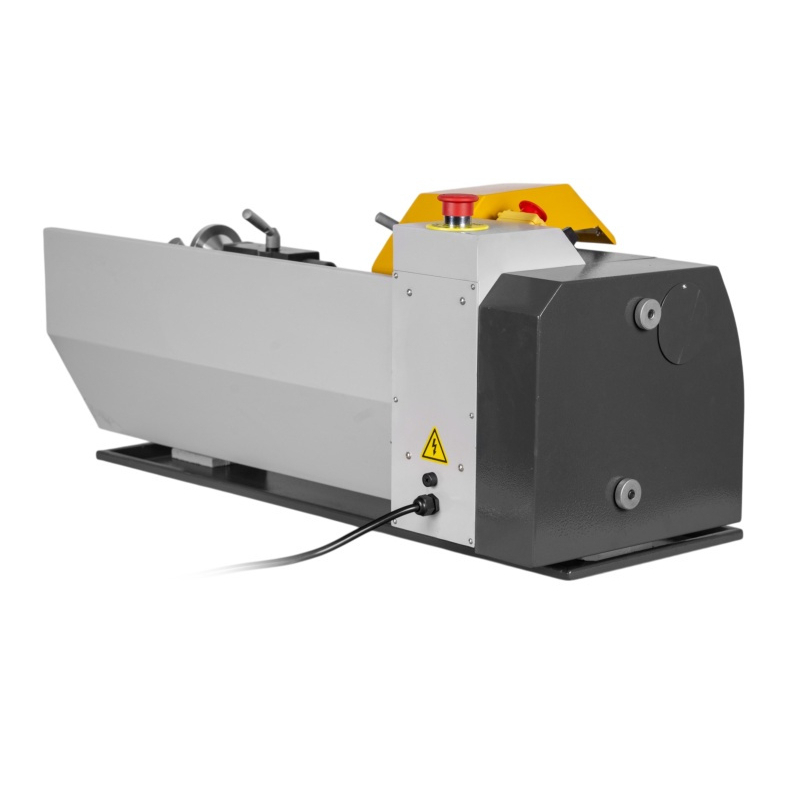

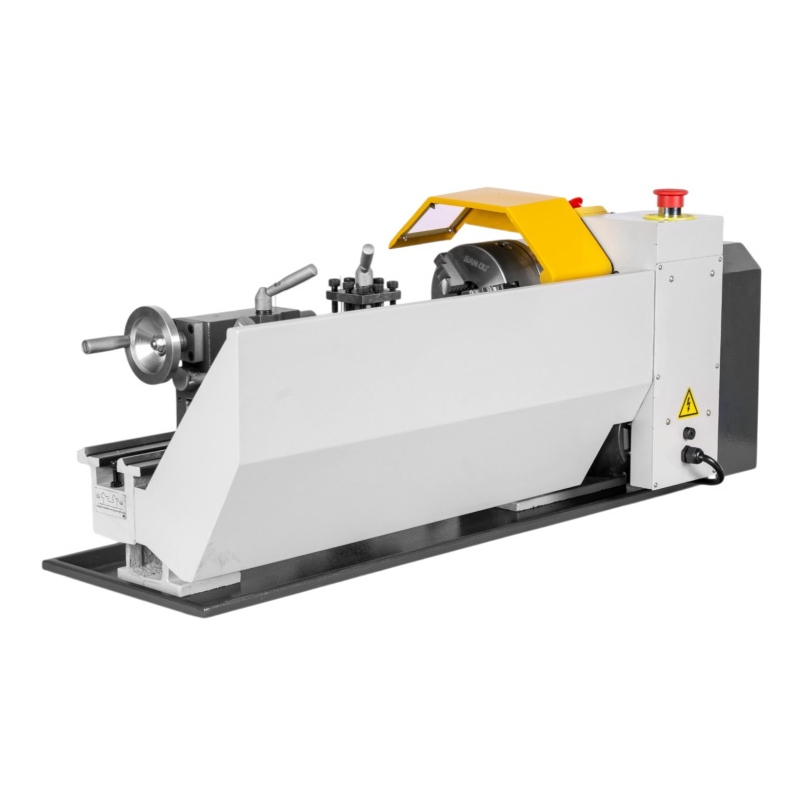

Pre stolné vyhotovenie pripravte pevné a stabilné pracovisko s prístupom k ovládacím prvkom a priestorom na manipuláciu s materiálom. Alternatívou je samostatne predávaný podstavec pre tento model. Zásobník na triesky a zadná ochranná stena sú súčasťou dodávky a pomáhajú zachytávať nečistoty vznikajúce pri obrábaní.

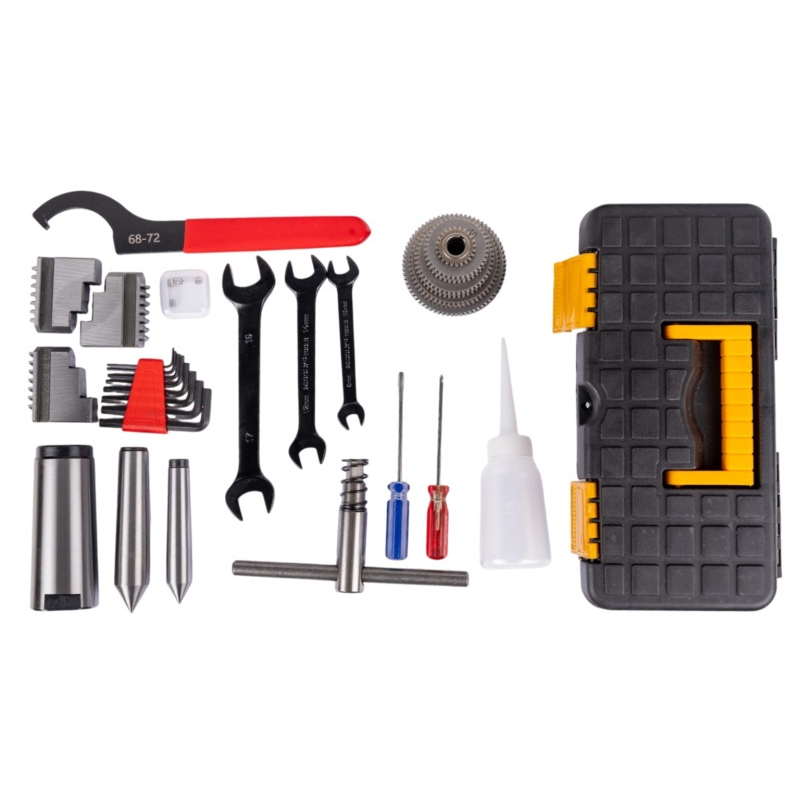

Obsah dodávky
- Stolný sústruh PROMA SM-400M/230.
- Trojčelusťové upínacie zariadenie s priemerom 125 mm.
- Sada vnútorných a sada vonkajších čeľustí.
- Štvorstranný otočný držiak noža.
- Pevný hrot MK2.
- Zásobník na triesky a zadná ochranná stena.
- Digitálny ukazovateľ otáčok vretena.
- Sada výmenných ozubených kolies.
- Prevádzkové a servisné náradie v plastovom kufri.
- Olejnička a náhradné poistky.
Voliteľné príslušenstvo: podstavec, sústružnícke nože, otočný hrot MK2 a vŕtacie skľučovadlo s príslušným hrotom sa objednávajú samostatne. Nástroje vyberte podľa plánovaných materiálov a operácií.
Technické parametre
| Napájacie napätie | 230 V |
|---|---|
| Výkon motora S1, 100 % | 1 100 W |
| Typ motora | Bezuhlíkový BLDC |
| Priemer otáčania nad ložiskom | 210 mm |
| Priemer otáčania nad suportom | 140 mm |
| Vzdialenosť medzi hrotmi | 400 mm |
| Priemer vretena | 38 mm |
| Hrúbka steny vretena | 6 mm |
| Kónus vretena | MK5 |
| Otáčky vretena | Plynule 50–1 250 / 100–2 500 ot./min |
| Počet prevodových stupňov | 2 |
| Vibrácie vretena | ≤ 0,009 mm |
| Dĺžkový posuv stroja | 0,159 mm/ot. |
| Zdvih nožového suportu | 55 mm |
| Zdvih priečneho posuvu | 75 mm |
| Zdvih pozdĺžneho posuvu | 300 mm |
| Stúpanie metrických závitov | 0,3–3 mm |
| Palcové závity | 10–44 TPI |
| Výsuv vretena | 50 mm |
| Kónus vretena | MK2 |
| Priemer puzdra | 22 mm |
| Priemer dodávaného upínacieho nástavca | 125 mm |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje môžete porovnať v kategórii sústruhy na kov. Môžete si prezrieť aj ďalšie stroje značky PROMA. Pri posúdení pracovného priestoru, posuvov a upínania vám pomôže poradňa Ako vybrať sústruh.
Často kladené otázky
Je možné na sústruhu obrábať oceľ?
Áno. Model SM-400M/230 je určený aj na bežné ocele, neželezné kovy a plasty. Pre každý materiál je potrebné zvoliť vhodný nástroj, otáčky a veľkosť záberu.
Potrebuje sústruh trojfázové napájanie?
Nie. Tento model používa napájanie 230 V, takže pre neho nepotrebujete trojfázový prívod 400 V.
Dokáže rezať metrické aj palcové závity?
Áno. Umožňuje rezať metrické závity so stúpaním 0,3–3 mm a palcové závity 10–44 TPI. Sada vymeniteľných ozubených kolies je súčasťou dodávky.
Sú súčasťou dodávky podstavec a sústružnícke nože?
Podstavec a sústružnícke nože sa objednávajú samostatne. Súčasťou dodávky je držiak noža, trojčelusťové skľučovadlo s čelusťami, pevný hrot a ďalšie uvedené príslušenstvo.
