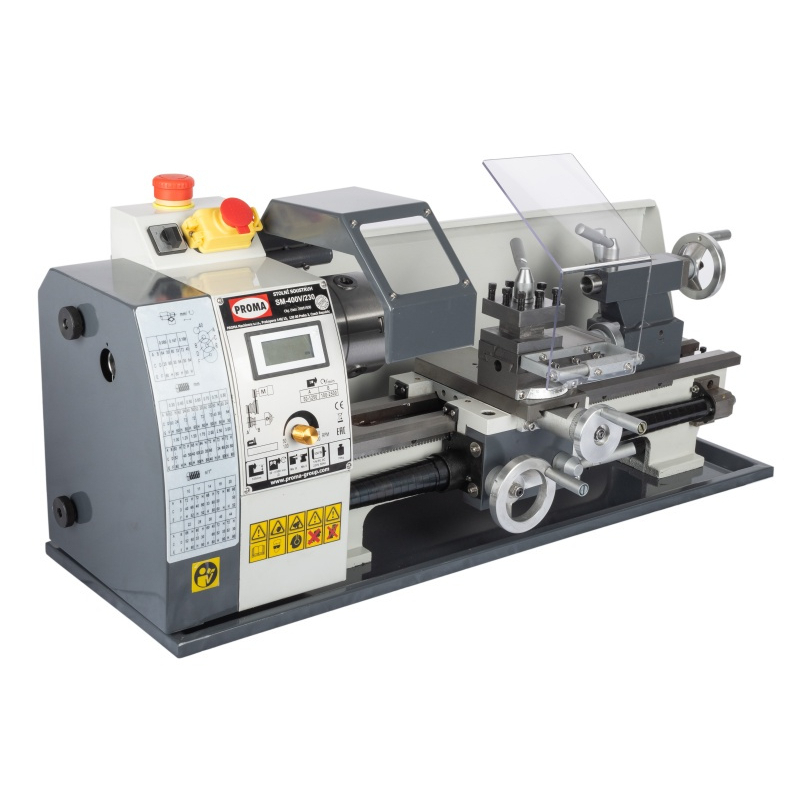

Stolný sústruh na kov PROMA SM-400MD/230 je vhodný pre modelárov, kutilov a dielne, ktoré vyrábajú menšie rotačné súčiastky. Ponúka vzdialenosť medzi hrotov 400 mm, priemer otáčania nad ložiskom 210 mm a trojosové digitálne meranie. Využívajú sa pri výrobe čapov, puzdier, dištančných dielov a ďalších drobných súčiastok.
Pohon zabezpečuje bezuhlíkový motor BLDC s výkonom 1 100 W a napájaním 230 V. Plynulá regulácia v dvoch prevodových rozsahoch umožňuje nastaviť otáčky podľa priemeru obrobku, materiálu a použitého nástroja. Digitálny ukazovateľ pritom zobrazuje otáčky vretena priamo na stroji.
Pracovný priestor pre menšie kovové diely
SM-400MD/230 umožňuje sústruženie, čelné obrábanie, odrezávanie čapov a závitovanie. Je určený na obrábanie bežných ocelí, neželezných kovov a plastov. Pre každú operáciu je potrebné zvoliť zodpovedajúci nástroj a reznú konfiguráciu; inak budete postupovať pri krátkom mosadznom puzdre inak ako pri obrábaní oceľového čapu.
Okrem priemeru nad ložiskom je pri výbere dôležitý sústružný priemer nad suportom 140 mm. Ten určuje priestor v mieste, kde sa pod obrobkom nachádza suport. Vzdialenosť medzi hrotmi zase nemožno zamieňať s využiteľnou dĺžkou pri každom upnutí: časť pracovného priestoru zaberá upínací nástavec, nástroj a prípadné podoprenie koníkom.
Priechod vretena 38 mm je užitočný pri práci s tyčovým materiálom. Samotný priemer priechodu však neurčuje rozsah upnutia skľučidla. Pri príprave dlhšej tyče je zároveň potrebné vyriešiť jej bezpečné vedenie a podoprenie podľa návodu.

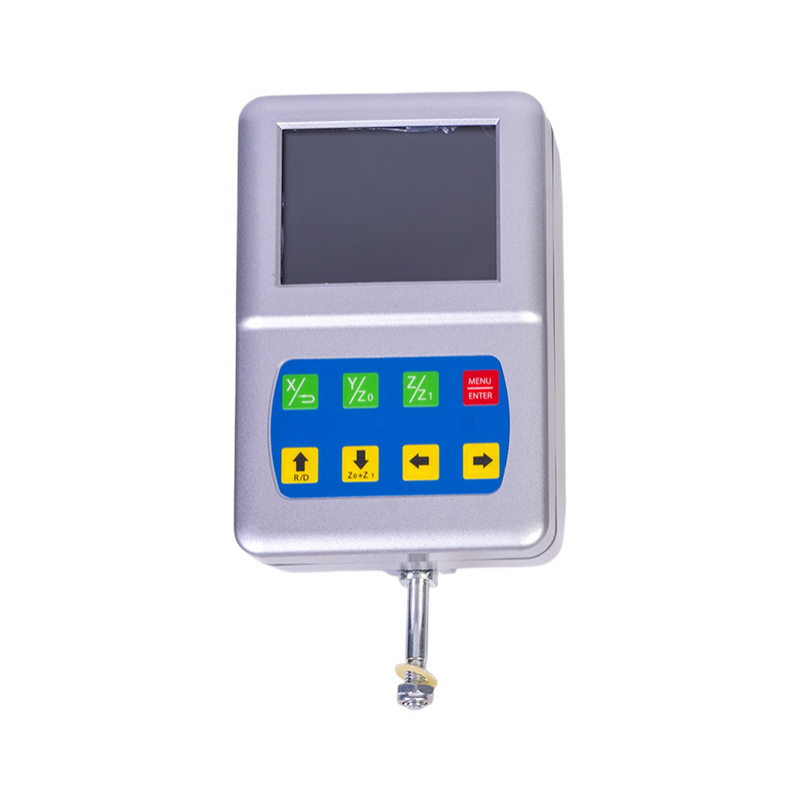

Trojosej meranie a samostatné zobrazenie otáčok
Digitálne meranie pomáha sledovať polohu pri nastavovaní nástroja a pri návrate k predchádzajúcim pracovným hodnotám. Praktický prínos má napríklad pri súčiastkach s viacerými upnutiami, keď postupne obrábate rôzne dĺžky a priemery. Konečný rozmer dielu skontrolujte vhodným meradlom.
Ukazovateľ otáčok má iný účel: informuje o rýchlosti otáčania vretena. Sústruh tak kombinuje prehľad o polohe s prehľadom o otáčkach. Štvorstranný otočný držiak nožov umožňuje pripraviť viac nástrojov pre nadväzujúce operácie a následne medzi nimi prepínať.
Plynulé otáčky, pozdĺžny posuv a závity
K dispozícii sú rozsahy 50–1 250 a 100–2 500 ot./min. V rámci zvoleného prevodu je možné otáčky nastavovať plynule. Nižšie aj vyššie rýchlosti si preto vyberáte s ohľadom na konkrétne obrábanie, nie len podľa maximálnych otáčok stroja.
Ťahová skrutka slúži na pozdĺžny posuv stroja a rezanie závitov. Pozdĺžny posuv má hodnotu 0,159 mm na otáčku. Metrické závity pokrývajú stúpanie 0,3–3 mm, palcové závity v rozsahu 10–44 TPI. Súčasťou dodávky je sada výmenných ozubených kolies na preladenie prevodov.
Hlavné výhody sústruhu
- Napájanie 230 V: vhodné pre dielne, ktoré nemajú trojfázové napájanie.
- Bezuhlíkový motor: pohon bez uhlíkov, ktoré by bolo nutné pravidelne vymieňať.
- Trojosej digitálny merací systém: jednoduchšia orientácia v polohe pri nastavovaní a postupnom obrábaní.
- Plynulá regulácia otáčok: možnosť prispôsobiť rýchlosť vretena konkrétnej práci.
- Podĺžny strojový posuv: plynulý pohyb nástroja pri podĺžnom sústružení.
- Zásobník na triesky a zadná ochranná stena: pomáhajú zachytávať nečistoty v pracovnom priestore.
Obsah dodávky a výbava
Sústruh je vybavený trojosovým digitálnym meracím systémom, digitálnym ukazovateľom otáčok vretena, štvorsmerným otočným držákom nožov, vanou na triesky, zadnou ochrannou stenou a krytmi hnacieho skrutku.
- Trojčelusťové upínacie zariadenie s priemerom 125 mm.
- Sada vnútorných čeľustí a sada vonkajších čeľustí.
- Pevný hrot MK 2.
- Sada vymeniteľných ozubených kolies.
- Obslužné a servisné náradie v plastovom kufri.
- Olejnička.
- Náhradné poistky.
Podstavec je voliteľným príslušenstvom. Samostatne je možné doplniť aj sústružnícke nože, otočný hrot, lunety alebo vŕtacie skľučidlo s príslušným hrotom. Príslušenstvo vyberajte podľa zamýšľanej práce a pripojovacích rozmerov stroja.
Technické parametre
| Napájacie napätie | 230 V |
|---|---|
| Výkon motora S1, 100 % | 1 100 W |
| Typ motora | Bezuhlíkový jednosmerný motor BLDC |
| Priemer otáčania nad ložiskom | 210 mm |
| Priemer otáčania nad suportom | 140 mm |
| Vzdialenosť medzi hrotmi | 400 mm |
| Priemer vretena | 38 mm |
| Hrúbka steny vretena | 6 mm |
| Kónus vretena | MK 5 |
| Vibrácie vretena | ≤ 0,009 mm |
| Plynulé rozsahy otáčok | 50–1 250 / 100–2 500 ot./min |
| Počet prevodových stupňov | 2 |
| Podélný posuv stroja | 0,159 mm/ot. |
| Posuv nožového suportu | 55 mm |
| Posuv priečneho suportu | 75 mm |
| Posuv pozdĺžneho suportu | 300 mm |
| Metrické závity – stúpanie | 0,3–3 mm |
| Palcové závity | 10–44 TPI |
| Zdvih vretena koníka | 50 mm |
| Kónus vretena koníka | MK 2 |
| Priemer vretena | 22 mm |
| Priemer dodávaného upínacieho náboja | 125 mm |
| Digitálne meranie | 3 osy |
| Hmotnosť stroja | 71 kg |
Príprava pracoviska
Stolné vyhotovenie vyžaduje pevný pracovný stôl alebo vhodný podstavec. Zohľadnite hmotnosť stroja, obrobku aj príslušenstva a zabezpečte prístup k koníku a ovládacím prvkom. Prípravu a nastavenie vykonajte podľa návodu. Pri plánovaní nákupu nezabudnite započítať aj nástroje a meradlá pre diely, ktoré budete skutočne vyrábať.
Ďalšie modely môžete porovnať v kategórii stolné sústruhy na kov. Pri posudzovaní pracovných rozsahov a výbavy vám pomôže poradňa Ako vybrať sústruh.
Často kladené otázky
Potrebuje sústruh trojfázové napájanie?
Nie. Model SM-400MD/230 je určený pre napájanie 230 V.
Je digitálne meranie súčasťou základnej výbavy?
Áno, sústruh má trojosové digitálne meranie. Súčasťou výbavy je aj samostatný digitálny ukazovateľ otáčok vretena.
Dokáže stroj rezať metrické aj palcové závity?
Áno. Metrické závity pokrývajú stúpanie 0,3–3 mm a palcové závity rozsah 10–44 TPI. Potrebné nastavenie sa vykonáva pomocou prevodov a vymeniteľných ozubených kolies.
Dodáva sa sústruh so základňou?
Podstavec je voliteľné príslušenstvo, ktoré sa objednáva samostatne. Sústruh je možné umiestniť aj na vhodný pevný pracovný stôl.
