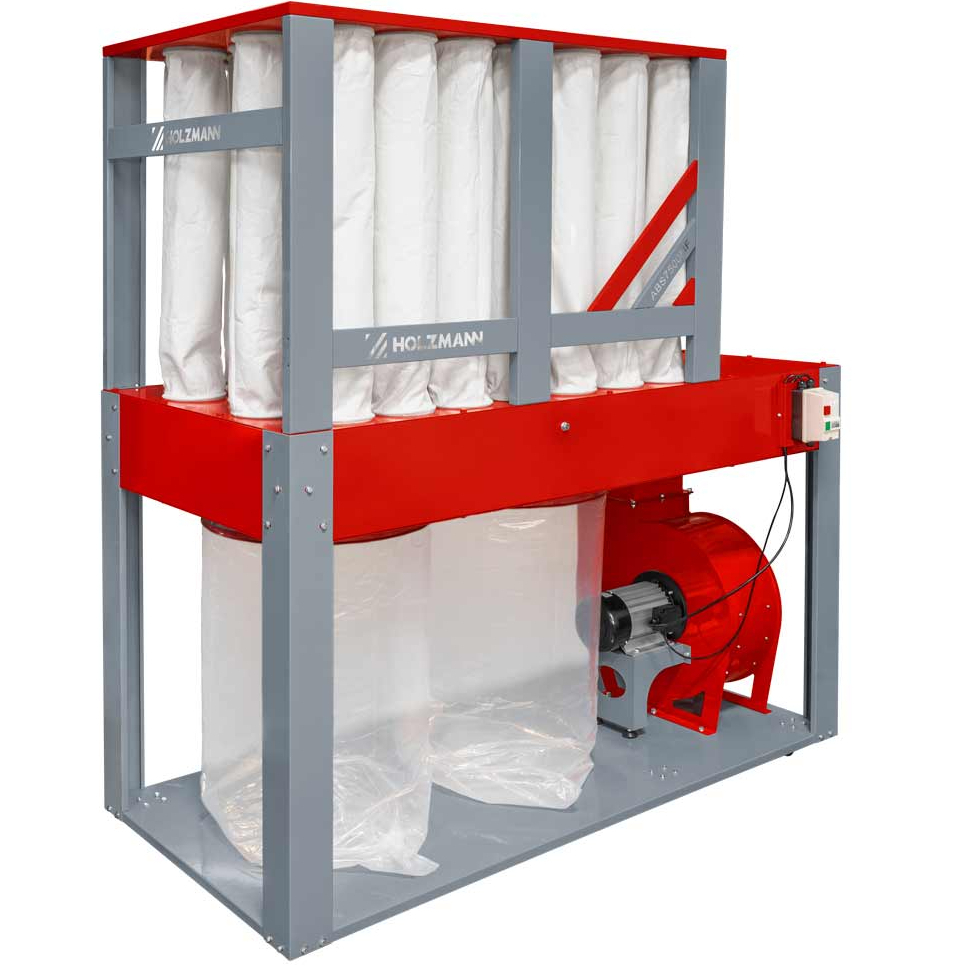

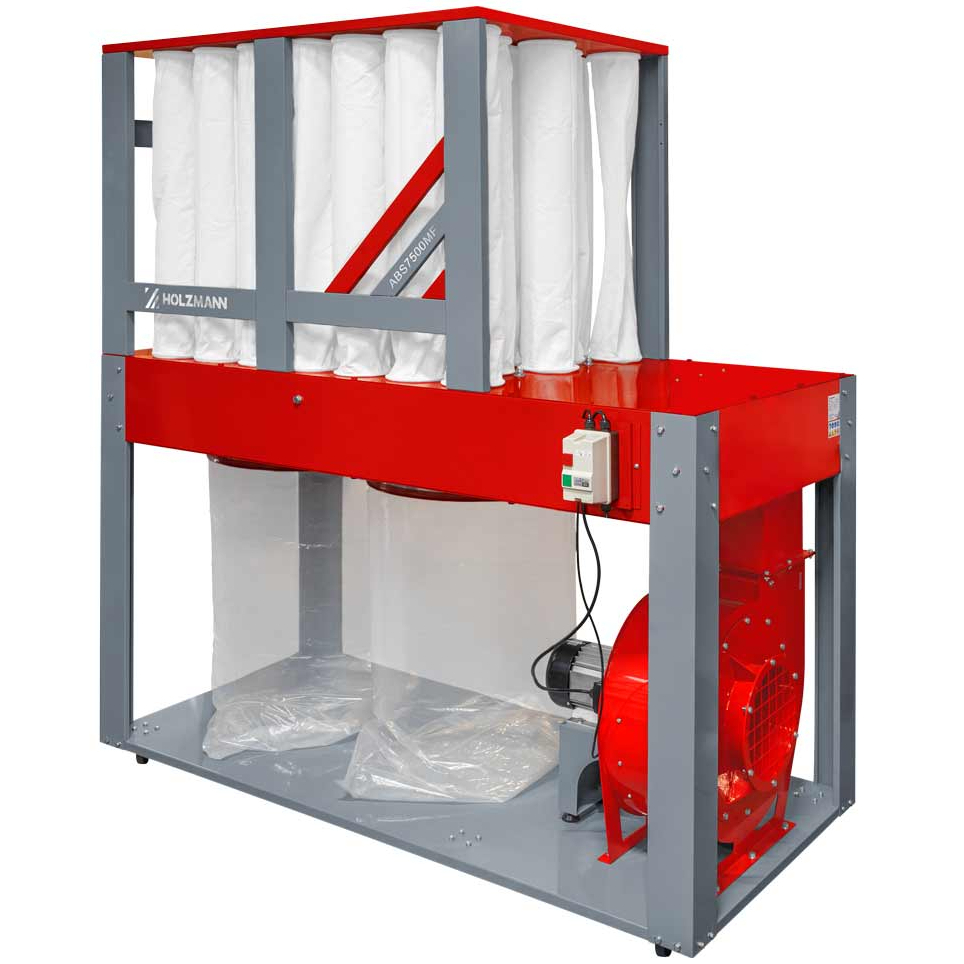

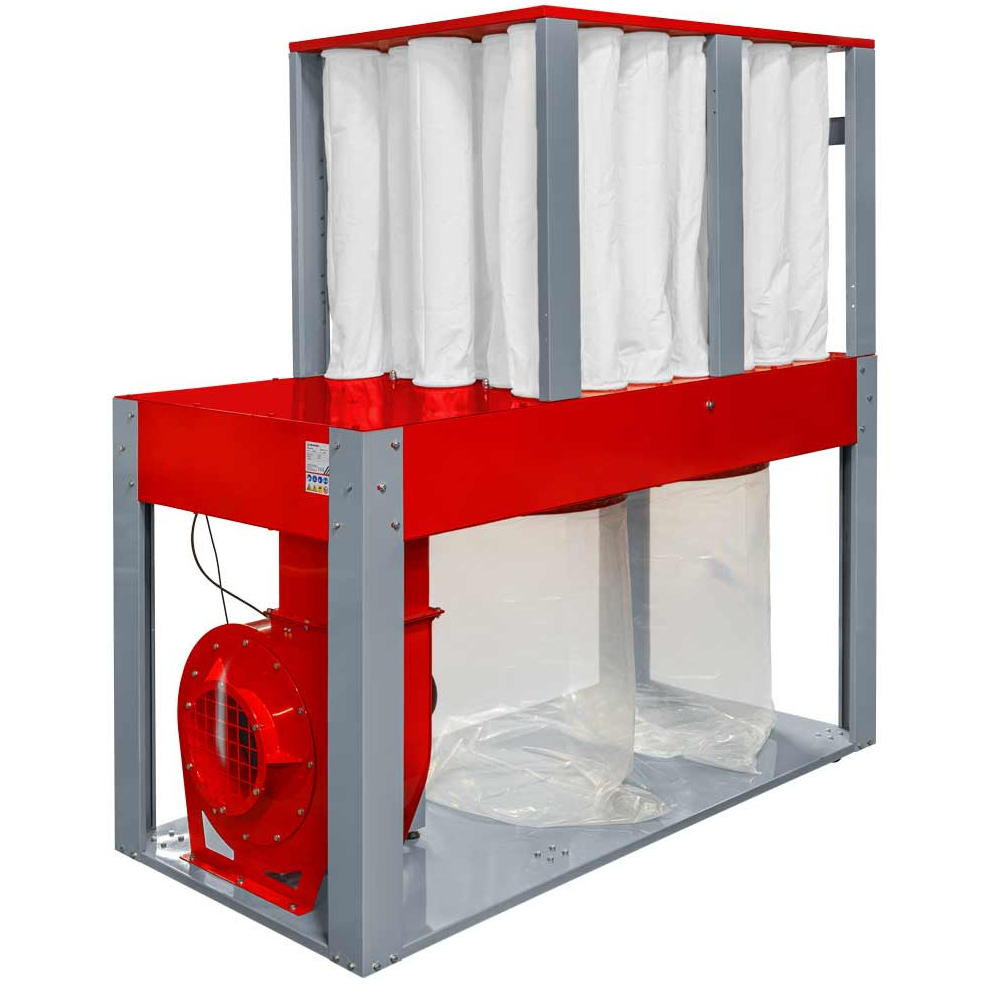

Holzmann ABS7500MF_400V je odsávač pilín, hoblín a drevného prachu pre stolárske dielne a pracoviská s väčším množstvom vznikajúceho odpadu. Ponúka odsávací výkon 7 500 m³/h, podtlak 3 835 Pa a motor s výkonom 5 500 W. Je určený na pripojenie k drevoobrábacím strojom a môže tvoriť základ odsávania pre viac pracovísk pri zodpovedajúcom návrhu rozvodu.
Filtračnú časť tvorí 35 filtračných vakov s celkovou plochou 16,45 m² . Odpad sa zhromažďuje v dvoch zberných vreciach. Odsávač vyžaduje trojfázové napájanie 400 V/50 Hz ak odsávaciemu vedeniu sa pripája hrdlom s priemerom 280 mm. Integrovaný pojazd uľahčuje premiestnenie zostavy pri zmene usporiadania dielne.
Odsávanie pre pracovisko s väčším objemom hoblín
ABS7500MF_400V využijete pri odsávaní odpadu od hobľoviek, naťahovačiek, píl alebo frézok na drevo. Jeho konštrukcia je zameraná na odvádzanie pilín a hoblín priamo od obrábacieho stroja, aby sa odpad nehromadil v pracovnom priestore a okolo nástroja. Hodí sa tiež na spracovanie drevených kompozitov v medziach určenia stroja.
Katalógový prietok 7 500 m³/h poskytuje východiskový údaj pre návrh odsávacej sústavy. Skutočný prietok pri pripojenom stroji však ovplyvňuje dĺžka vedenia, počet kolien, redukcia a stav filtračných vakov. Pri výbere preto porovnajte požiadavky konkrétnych strojov s celým plánovaným zapojením, najmä ak majú byť niektoré vetvy používané súčasne.
Podtlak 3 835 Pa vyjadruje ďalší dôležitý parameter pre posúdenie odsávania a odporu pripojenia. Najvyšší prietok a podtlak nepovažujte automaticky za jeden spoločný pracovný bod. Pre súbežné odsávanie viacerých strojov rozhoduje ich celková potreba vzduchu a tlakové straty rozvodu, nie iba počet pripojených odbočiek.
Multifilter s 35 filtračnými vakmi
Filtračnú sústavu tvoria úzke vaky s priemerom 160 mm a dĺžkou 945 mm. Ich väčší počet vytvára celkovú filtračnú plochu 16,45 m² , cez ktorú prechádza odsávaný vzduch. Multifiltrové prevedenie tak sústreďuje rozsiahlu filtračnú plochu do spoločnej hornej časti zariadenia.
Pre pravidelnú prácu je dôležitý prístup k filtrom a možnosť kontroly ich stavu. Zanesenie alebo poškodenie filtračných vakov sa môže prejaviť na funkcii celej odsávacej sústavy. Pri umiestnení zariadenia preto ponechajte priestor pre ich obsluhu a výmenu, nie iba pre vlastný pôdorys odsávača.
Dva zberné vrecia pre zachytený odpad
Odsávač je dodávaný s dvoma vrecami na piliny a triesky . Pre zberné vrece je uvedený objem 265 l, priemer 610 mm a dĺžka 900 mm. Táto veľkosť je praktická pri hobľovaní a ďalších operáciách, pri ktorých rýchlo vzniká objemný drevný odpad.
Dvojica zberných miest rozdeľuje zachytený materiál do samostatných vriec. Pri plánovaní umiestnenia myslite aj na ich sňatie a odnesenie. Priestor okolo spodnej časti musí zostať prístupný aj po pripojení odsávacieho vedenia, aby vyprázdňovanie nevyžadovalo presúvanie ďalších dielenských zariadení.
Plechová konštrukcia a integrovaný pojazd

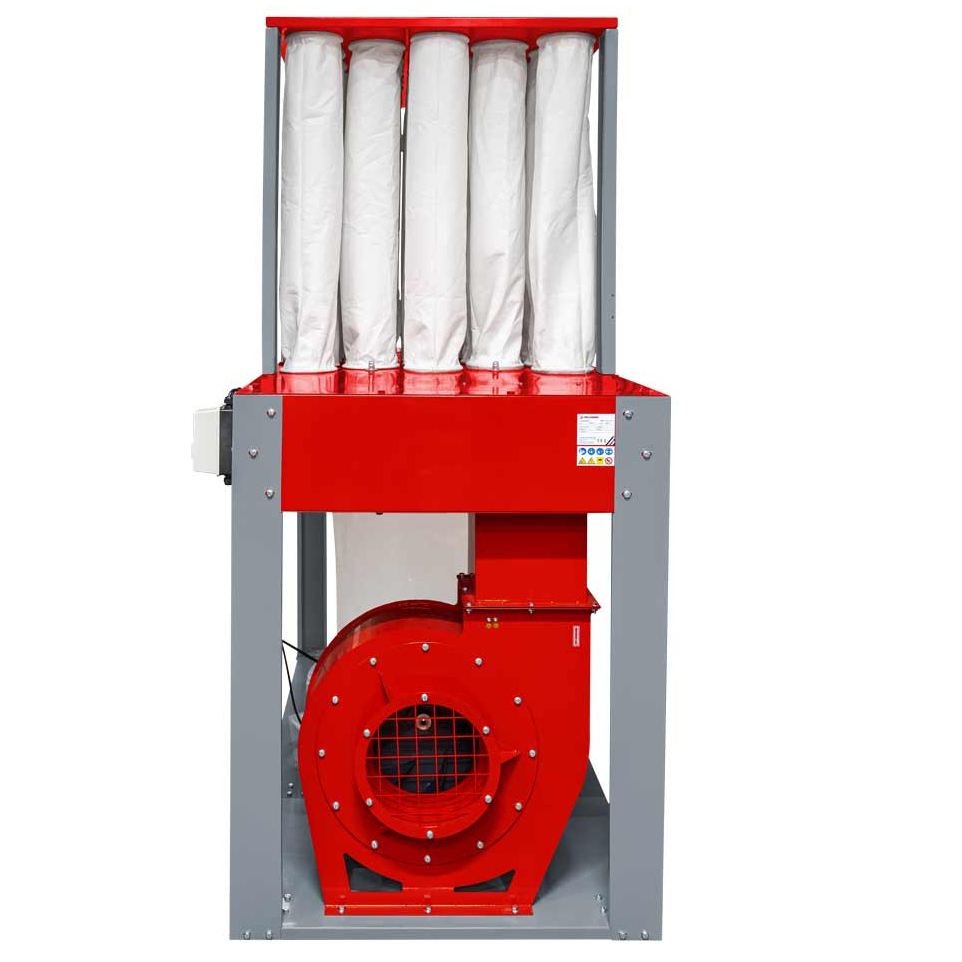

Nosnú časť tvorí robustná plechová konštrukcia . Ventilátor používa obežné koleso s priemerom 460 mm a poháňa ho motor s menovitým výkonom S1 5 500 W. Na pripojenie rozvodu je pripravené jedno vstupné hrdlo s priemerom 280 mm.
Integrovaný pojazdný podvozok uľahčuje zmenu polohy zariadenia na vhodnej dielenskej podlahe. Uplatní sa pri inštalácii alebo úpravách pracoviska. Pripojenie hadíc a elektrického prívodu pritom musí umožňovať bezpečné vedenie bez namáhania spojov.
Hlavné prínosy
- Odsávací výkon 7 500 m³/h pre návrh odsávania pri drevoobrábacích pracoviskách.
- Motor S1 5 500 W s trojfázovým napájaním 400 V.
- 35 filtračných vakov s celkovou plochou 16,45 m².
- Dva zberné vrecia pre zachytené piliny a hobliny.
- Pripojovacie hrdlo Ø 280 mm na napojenie odsávacieho vedenia.
- Integrovaný pojazd na manipuláciu so zostavou v dielni.
Obsah dodávky
Súčasťou dodávky je:
- odsávač Holzmann ABS7500MF_400V,
- pojazdný podvozok,
- 35 filtračných vakov,
- 2 zberné vrecia na piliny a triesky.
Technické parametre
| Menovitý výkon motora S1 | 5 500 W |
|---|---|
| Napájanie | 400 V/3 fáza/50 Hz |
| Odsávací výkon | 7 500 m³/h |
| Podtlak | 3 835 Pa |
| Odsávacia prípojka | 1× Ø 280 mm |
| Priemer obežného kolesa ventilátora | 460 mm |
| Počet filtračných vakov | 35 |
| Rozmery filtračného vaku (priemer × dĺžka) | 160 × 945 mm |
| Celková filtračná plocha | 16,45 m² |
| Počet dodávaných zberných vriec | 2 |
| Objem zberného vreca | 265 l |
| Rozmery zberného vreca (priemer × dĺžka) | 610 × 900 mm |
| Rozmery stroja (D × Š × V) | 2 110 × 1 140 × 2 260 mm |
| Hmotnosť stroja bez obalu | 243 kg |
| Hmotnosť s obalom | 320 kg |
| Balenie 1 - rozmery (D × Š × V) | 2 150 × 1 040 × 630 mm |
| Balenie 2 - rozmery (D × Š × V) | 740 × 740 × 820 mm |
| Hladina akustického tlaku LpA | 88,8 dB(A); neistota K = 3 dB(A) |
| Hladina akustického výkonu LwA | 99,8 dB(A); neistota K = 3 dB(A) |
Čo pripraviť pred inštaláciou
Pre zostavený odsávač počítajte s rozmermi 2 110 × 1 140 × 2 260 mm as ďalším miestom na obsluhu filtrov a zberných vriec. Umiestnenie voľte tiež podľa trasy odsávacieho vedenia, aby sa zbytočne nepredlžovalo pripojenie a nepridávali ďalšie zmeny smeru.
Napojenie k jednotlivým strojom prispôsobte vstupu Ø 280 mm a požadovanému množstvu odsávaného vzduchu. Elektrické pripojenie zverte kvalifikovanému pracovníkovi. Pred uvedením do prevádzky musia byť kompletne namontované filtračné vaky, zberné vrecia aj pripojovacie vedenie.
Ďalšie varianty nájdete v kategórii odsávača prachu a pilín . Prezrieť si môžete aj ponuku značky Holzmann . S posúdením prietoku, filtrácie a pripojenia vám pomôže článok Ako vybrať odsávač prachu .
Časté otázky
Je možné odsávač použiť na viac drevoobrábacích strojov?
Áno, pri zodpovedajúcom návrhu odsávacieho rozvodu. Súčasnú prevádzku je nutné posúdiť podľa požadovaného prietoku jednotlivých strojov a odporu celého vedenia.
Sú filtre a zberné vrecia súčasťou dodávky?
Áno. Dodávka obsahuje 35 filtračných vakov, dva zberné vrecia a pojazdný podvozok.
Aké napájanie odsávač vyžaduje?
Model ABS7500MF_400V je určený pre trojfázové napájanie 400 V/50 Hz.
Aké veľké pripojovacie hrdlo má?
Odsávač má jedno vstupné hrdlo s priemerom 280 mm. Rozvod a prípadné prechody je potrebné prispôsobiť aj požiadavkám pripojených strojov.
