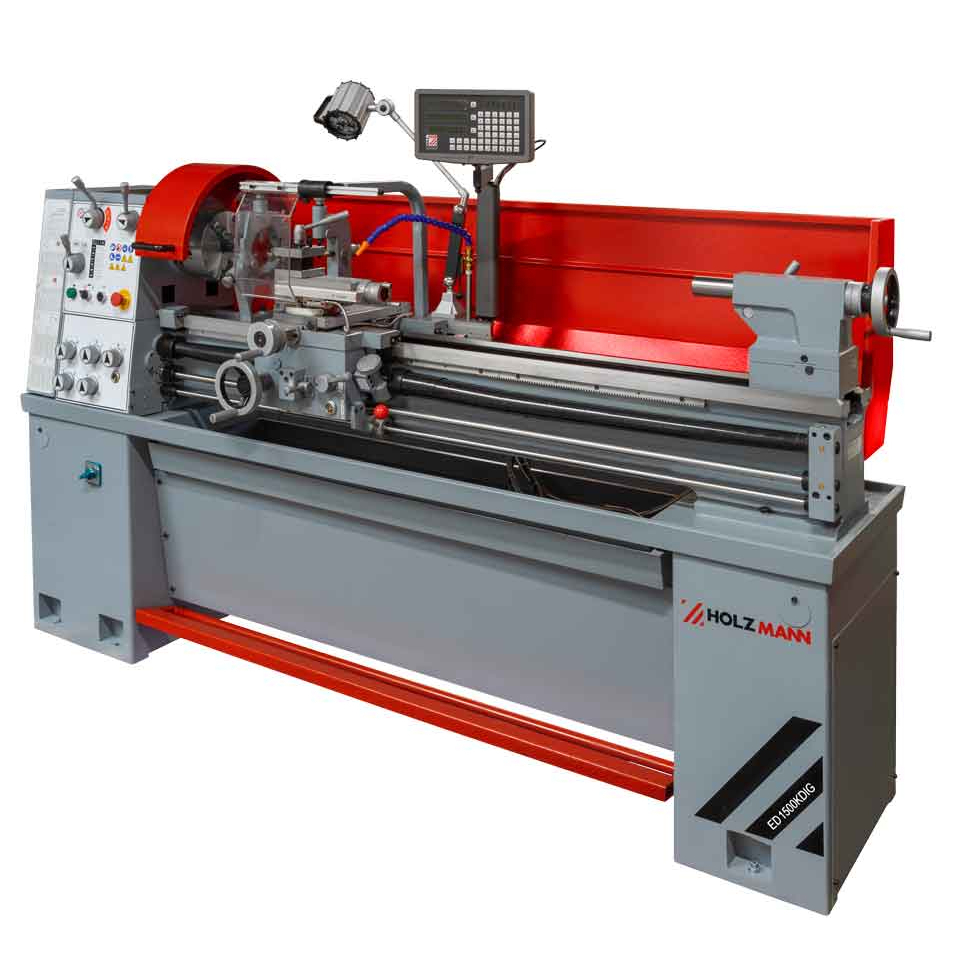

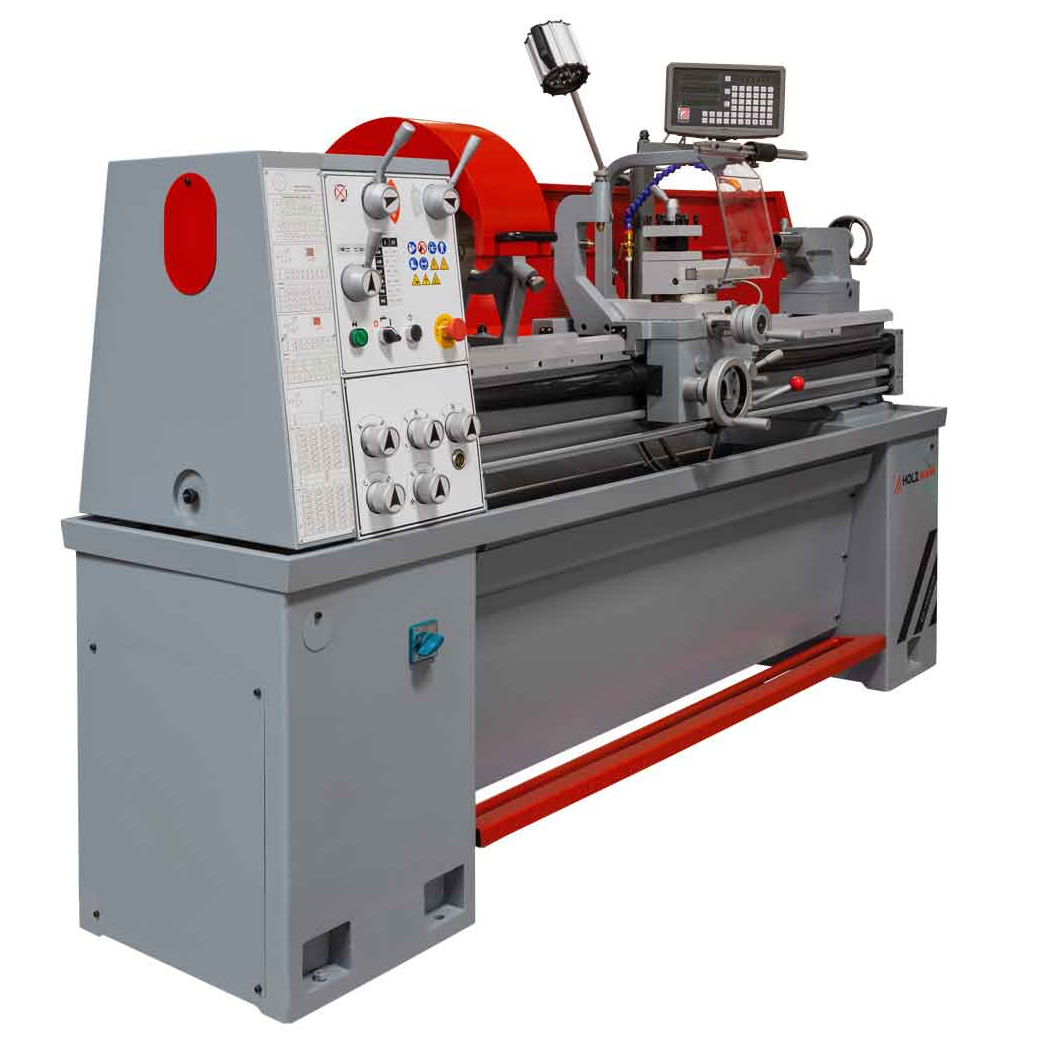

Sústruh na kov s 3-osou DRO Holzmann ED1500KDIG_400V

Sústruh na kov Holzmann ED1500KDIG_400V je určený pre strojárenské prevádzky, údržbárske dielne a odbornú výučbu. Ponúka vzdialenosť medzi hrotmi 1 500 mm , točný priemer nad ložom 400 mm a priechod vretena 56 mm. Uplatní sa pri výrobe a opravách rotačných súčastí, kedy potrebujete kombinovať prácu s dlhšími dielcami s prehľadným odčítaním polohy nástroja.

Výbavu tvorí trojosé digitálne odmeriavanie DRO , pozdĺžny a priečny strojný posuv, elektromagnetická nožná brzda a chladiace zariadenie. Napájanie je 400 V/50 Hz. Stroj tak ponúka spoločný základ pre bežné sústruženie aj závitovanie bez nutnosti samostatne zhotovovať odmeriavanie, pracovné osvetlenie alebo základné chladiace zariadenie.

Pracovný priestor pre hriadele, puzdrá a opravárenské diely

Rozteč hrotov poskytuje priestor pre dlhšie obrobky podopreté koníkom. Priechod vretena s priemerom 56 mm využijete pri upnutí vhodnej tyčoviny prechádzajúcej vretenom. Pre rozhodovanie o konkrétnom dielci je dôležitý aj jeho tvar a spôsob upnutia: samotný točný priemer nad ložom nevyjadruje priestor nad priečnymi saňami ani dĺžku využiteľnú po nasadení upínacích prvkov.

Otáčky vretena sa volia v 12 stupňoch od 45 do 2 000 ot./min . Rozsah dovoľuje prispôsobiť režim obrábania priemeru obrobku, materiálu a nástroju. Na pravidelné odoberanie materiálu sú k dispozícii strojné posuvy v oboch smeroch. Pozdĺžny posuv má rozsah 0,02-0,85 mm/ot. a priečny 0,005-0,22 mm/ot.; oba ponúkajú 64 nastavení.

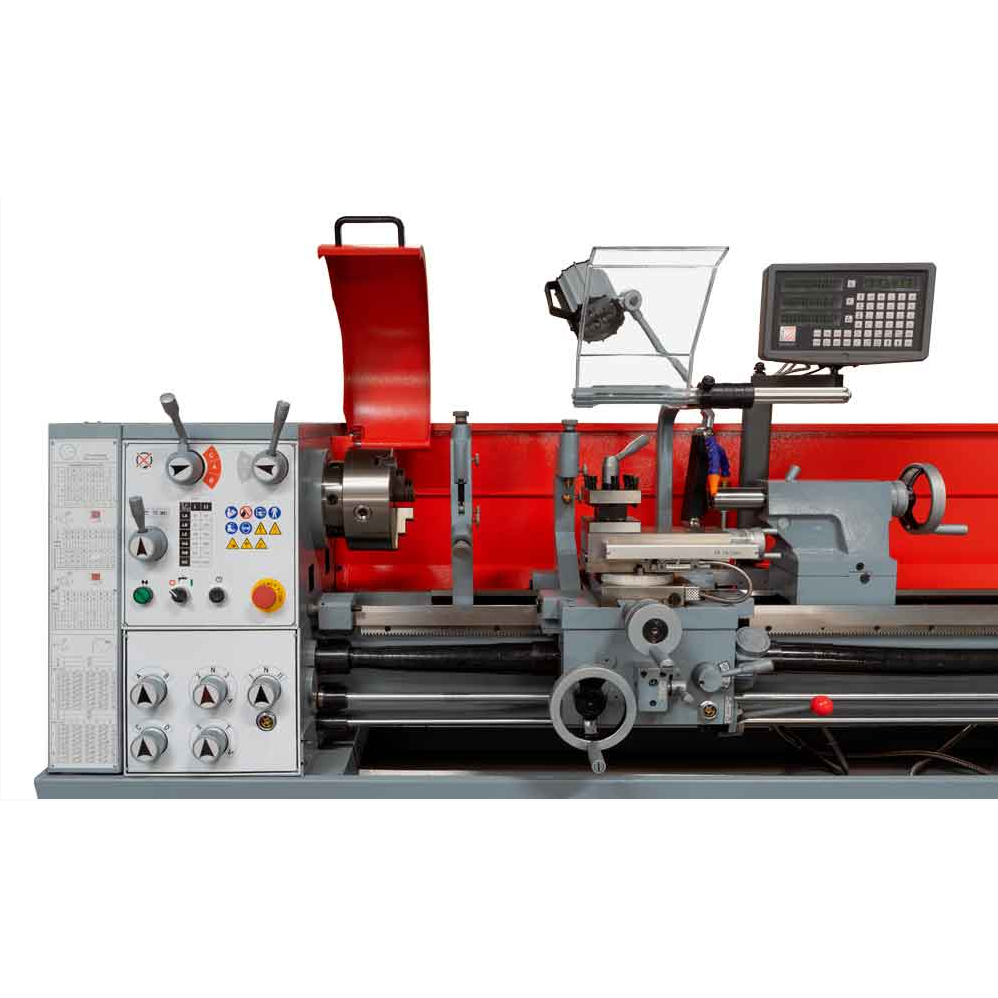

DRO uľahčuje orientáciu pri obrábaní

Digitálny ukazovateľ zobrazuje polohu v troch osiach a uľahčuje sledovanie pohybu suportov pri postupnom obrábaní dielca. Oceníte ho pri práci na osadeniach a pri návrate k nastaveným polohám. Obsluha má údaje sústredené na displeji, čo je praktické aj pri výučbe, kedy je potrebné názorne sledovať vzťah medzi pohybom nástroja a zmenou rozmeru.

Na rezanie závitov ponúka sústruh metrické stúpanie 0,8-14 mm a palcové závity v rozsahu 2-28 TPI. Súčasťou dodávky sú závitové hodinky a sada výmenných ozubených kolies. Závitovacia výbava tak dopĺňa bežné pozdĺžne a čelné sústruženie pri výrobe závitových súčastí alebo opravách strojných zostáv.

Liatinové lôžko a výbava na každodennú prácu

Liatinové lôžko tlmí vibrácie a tvorí pevný základ vedenia suportov. Prizmatické vodiace plochy sú indukčne kalené a presne brúsené; vôľu vedenia je možné nastavovať klinovými lištami. Prevodové súčasti pracujú v olejovom kúpeli. Táto konštrukcia je vhodná pre dielňu, ktorá od sústruhu očakáva stabilné vedenie nástroja a možnosť priebežného mechanického nastavenia.

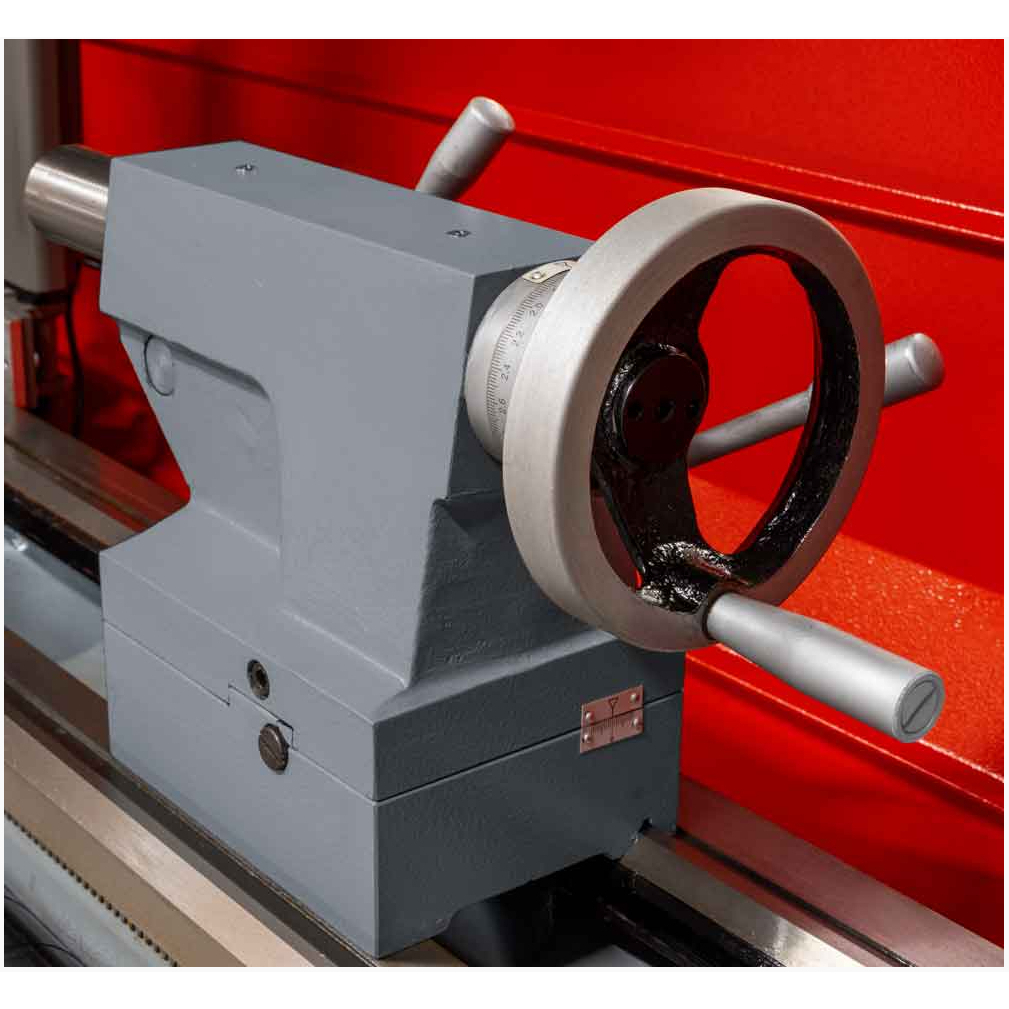

Vreteno používa upínanie Camlock D5. Koník je možné priečne vyosiť o 5 mm na sústruženie kužeľových plôch. Elektromagnetickú brzdu obsluha ovláda nohou, takže má brzdenie dostupné priamo z pracovného miesta. Pracovný priestor dopĺňa osvetlenie, prívod chladiacej kvapaliny a zadný ochranný kryt na zachytenie odstrekujúcej kvapaliny a triesok.

Hlavné prínosy

• Trojosé DRO pre prehľadné odčítanie polohy pri nastavovaní a obrábaní.
• Rozteč hrotov 1 500 mm na prácu s dlhšími rotačnými dielcami.
• Priechod vretena 56 mm na upínanie vhodnej tyčoviny cez vreteno.
• Pozdĺžny aj priečny strojný posuv pre súvislý pohyb nástroja.
• Pevná a posuvná luneta v dodávke na podoprenie vhodných dlhých obrobkov.

Obsah dodávky a doplnenie pracoviska

Súčasťou dodávky je tento stroj a príslušenstvo:

• trojčeľusťové skľučovadlo Ø 200 mm vrátane upínacích čeľustí,
• štvorčeľusťové skľučovadlo Ø 200 mm,
• dva pevné hroty a redukčné puzdro MK6/MK4,
• pevná a posuvná luneta,
• pracovné halogénové osvetlenie, zadný ochranný kryt, chladiace zariadenie a liatinový podstavec,
• závitové hodinky, sada výmenných ozubených kolies a obslužné náradie.

Voliteľným príslušenstvom sú sústružnícke nože, otočný hrot MK4, meradlá a koncentrát chladiacej kvapaliny; objednávajú sa samostatne. K základnej výbave tak môžete pridať nástroje podľa materiálu a operácií, ktoré budú na pracovisku prevažovať.

Priestor na umiestnenie stroja

Pre sústruh počítajte s rozmermi 2 570 × 780 × 1 800 mm as ďalším priestorom na obsluhu, prístup k zariadeniu a manipuláciu s obrobkami. Dĺžku dielca posudzujte spoločne so spôsobom upnutia a podoprenia. Prívod elektrickej energie musí zodpovedať napájaniu 400 V/50 Hz. Elektrické pripojenie a ustavenie stroja zverte kvalifikovaným pracovníkom.
