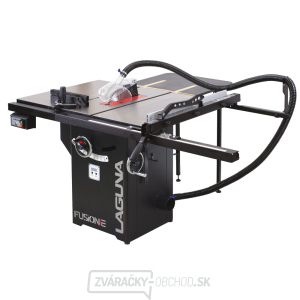

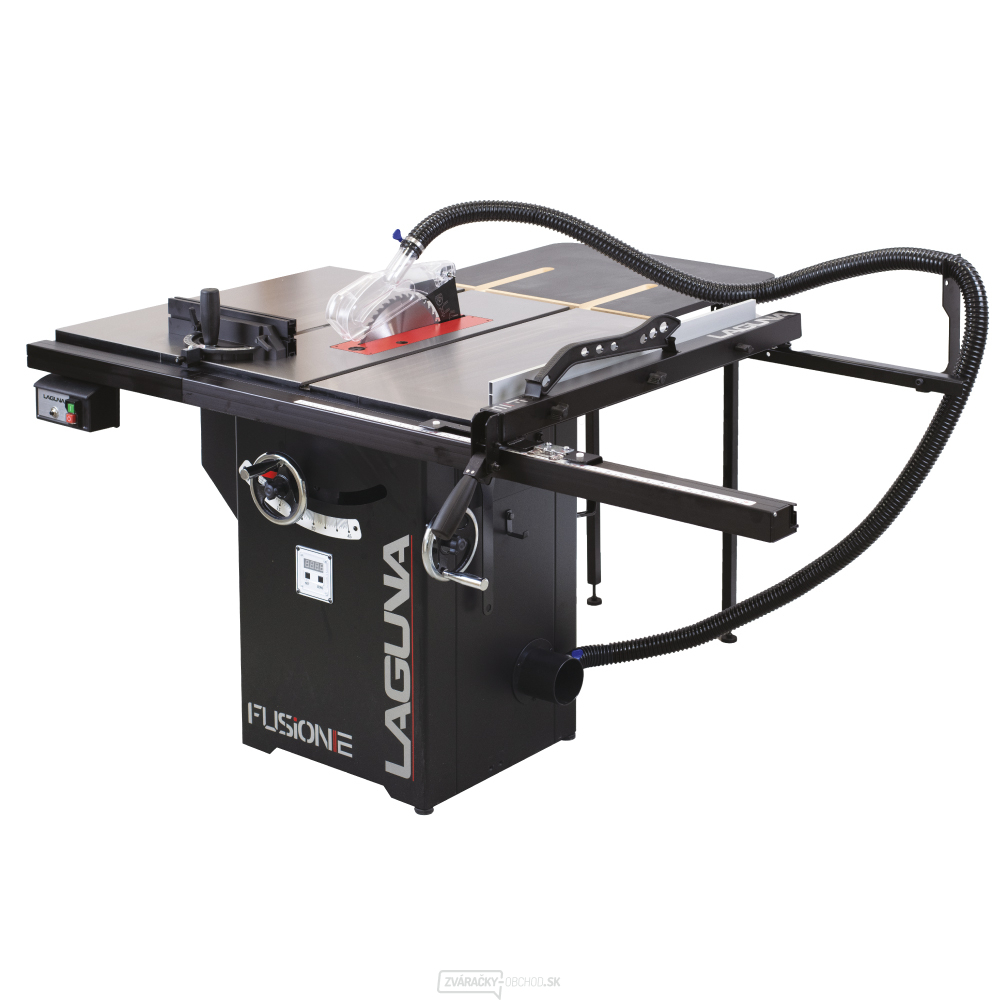

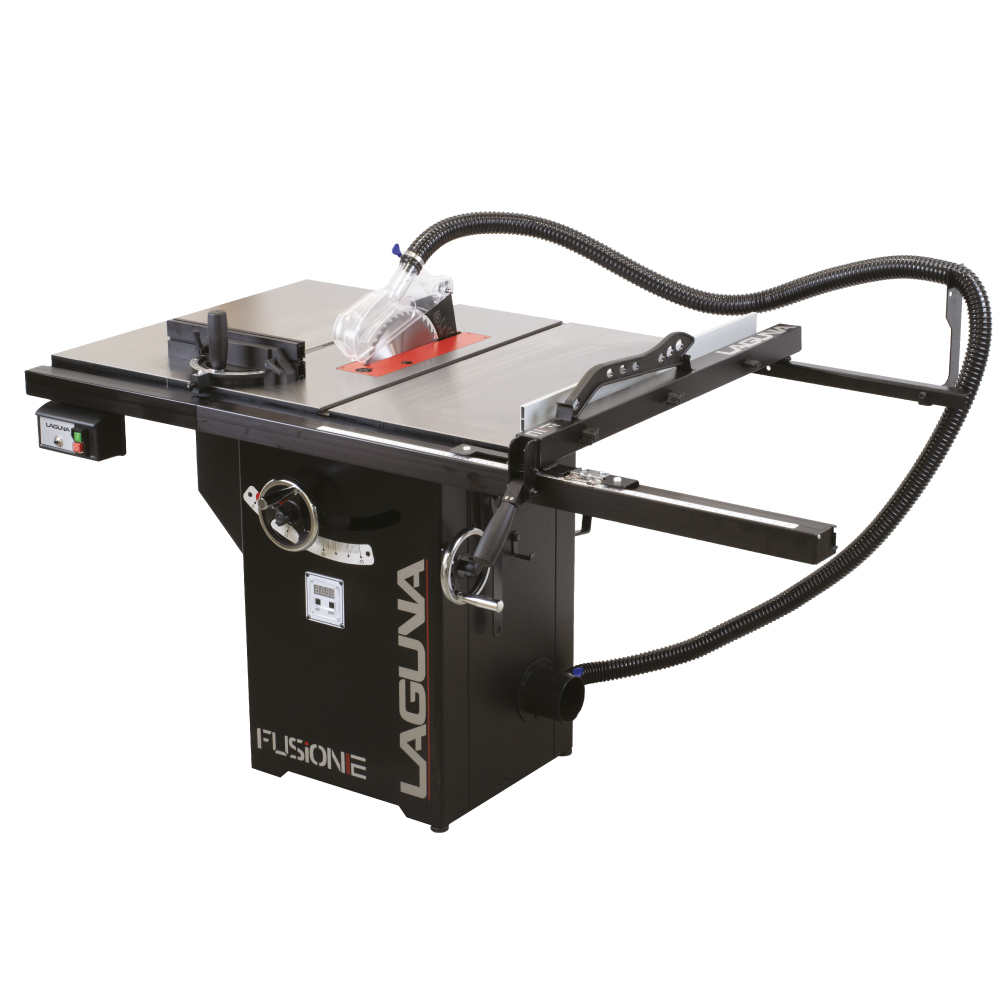

Kotúčová píla IGM LAGUNA Fusion 2, model 2022, je stolová kotúčová píla určená na presné pozdĺžne, priečne a uhlové rezanie dreva a doskových materiálov v rozsahu povolenom výrobcom. Model Fusion 2 mod. 2022 používa kotúč s rozmermi 250 × 30 mm a ponúka maximálnu hĺbku rezu 79 mm pri kolmom nastavení. Je určený pre používateľov, ktorí potrebujú opakovateľné rozmery rezu, stabilné vedenie obrobku a bezpečnejšiu kontrolu než pri práci s ručnou okružnou pílou.
Pri výbere nie je rozhodujúca len hodnota 1 550 W. Rovnako dôležitá je tuhosť stola, presnosť pozdĺžneho pravítka, využiteľná šírka rezu, priemer kotúča, spôsob nastavenia výšky a sklonu a možnosť pripojenia odsávania. Napájanie 230 V / 50 Hz / 1 fáza musí zodpovedať elektroinštalácii pracoviska. V prípade trojfázovej verzie musí pripojenie a kontrolu smeru otáčania vykonať odborná osoba.
Konštrukcia a praktické

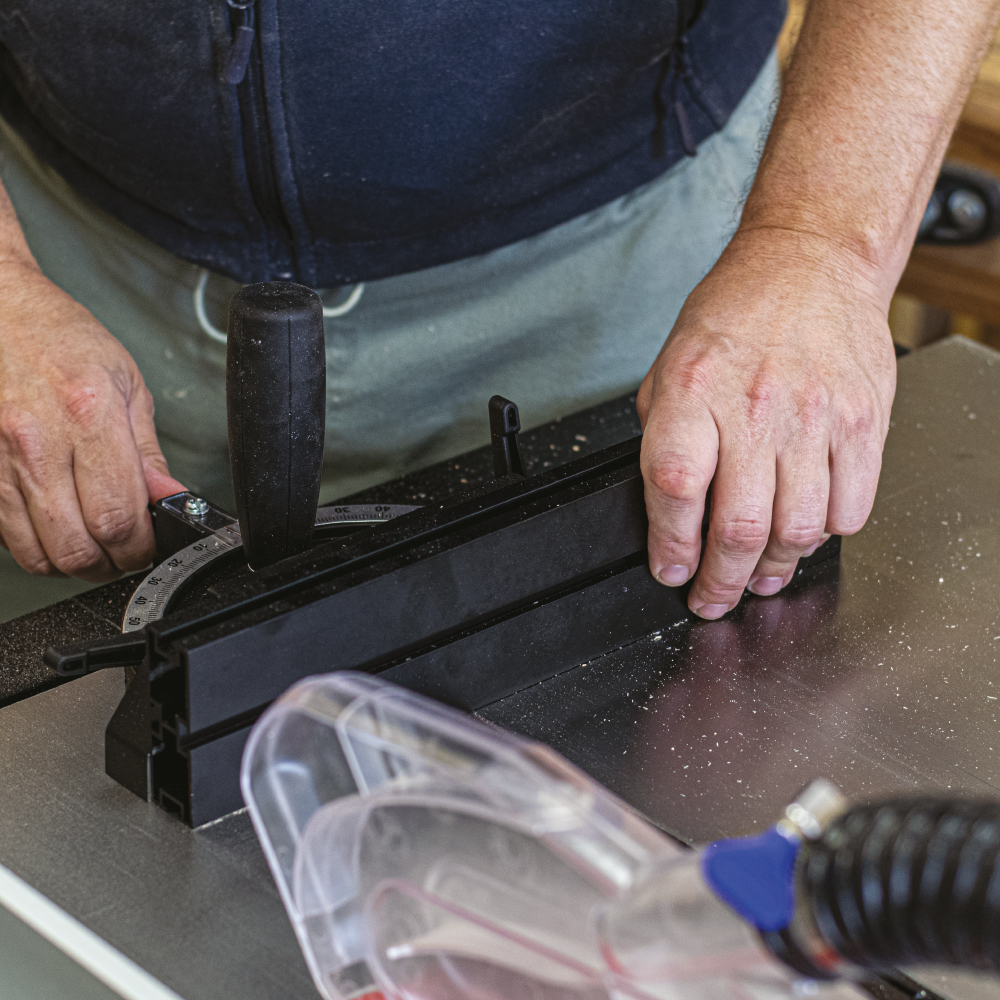

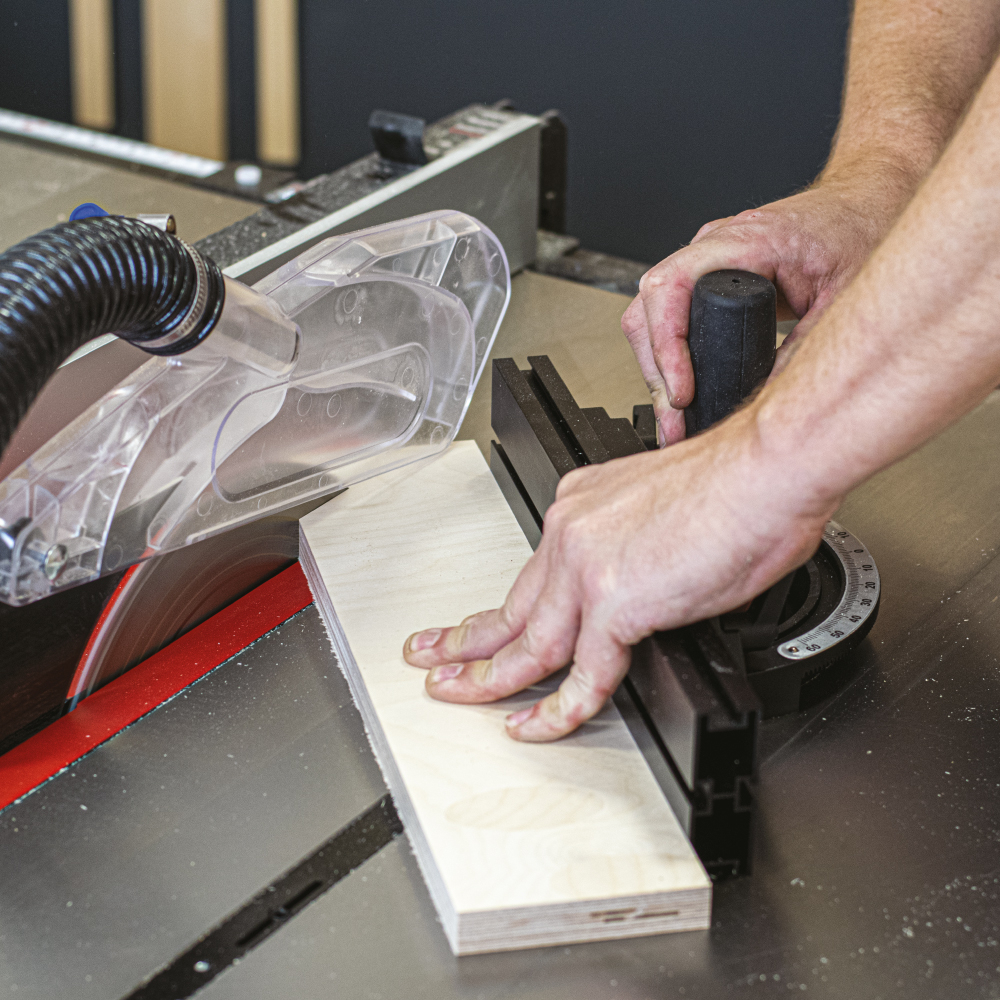

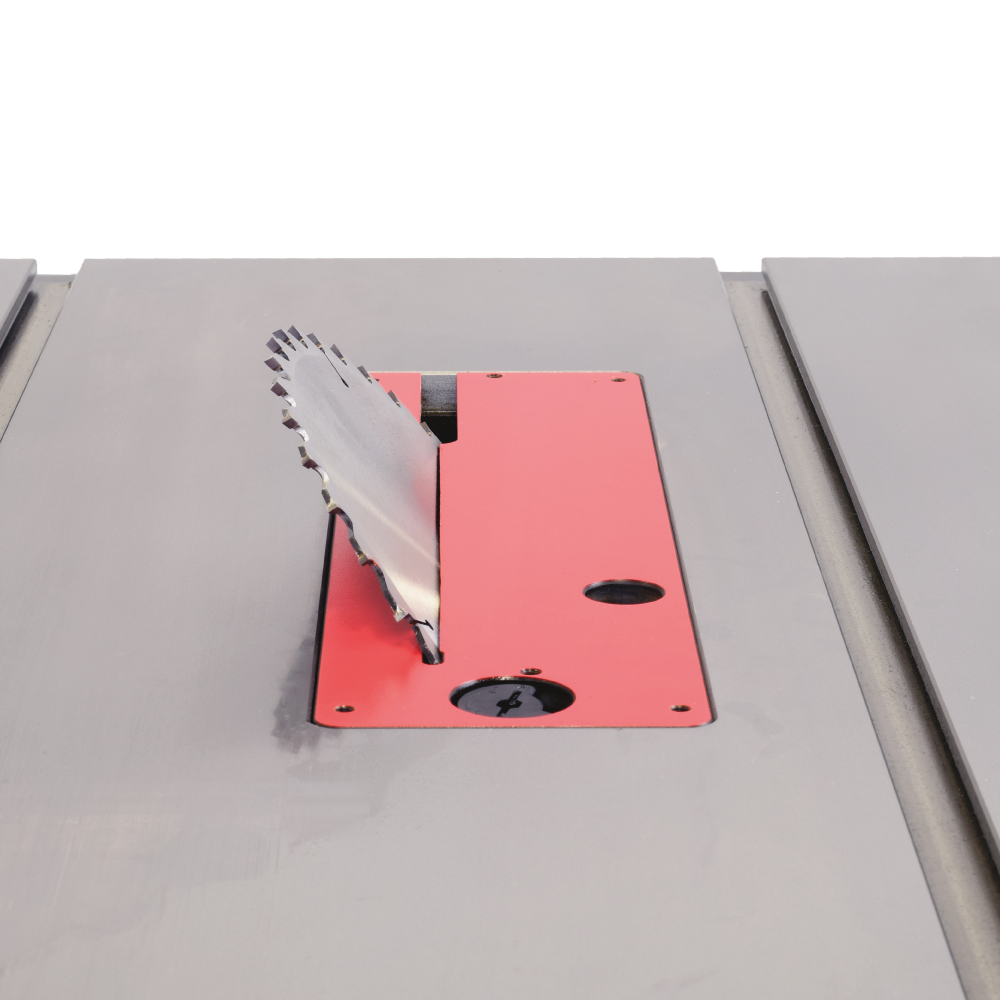

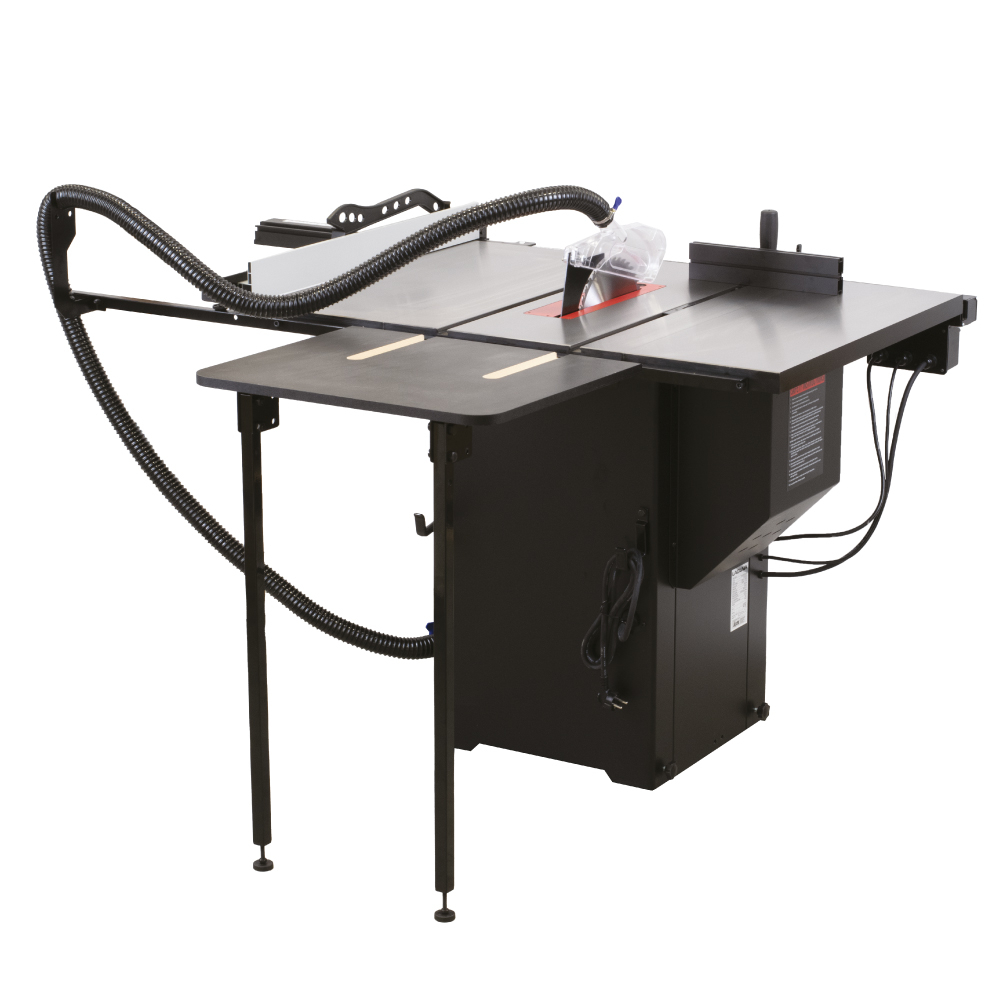

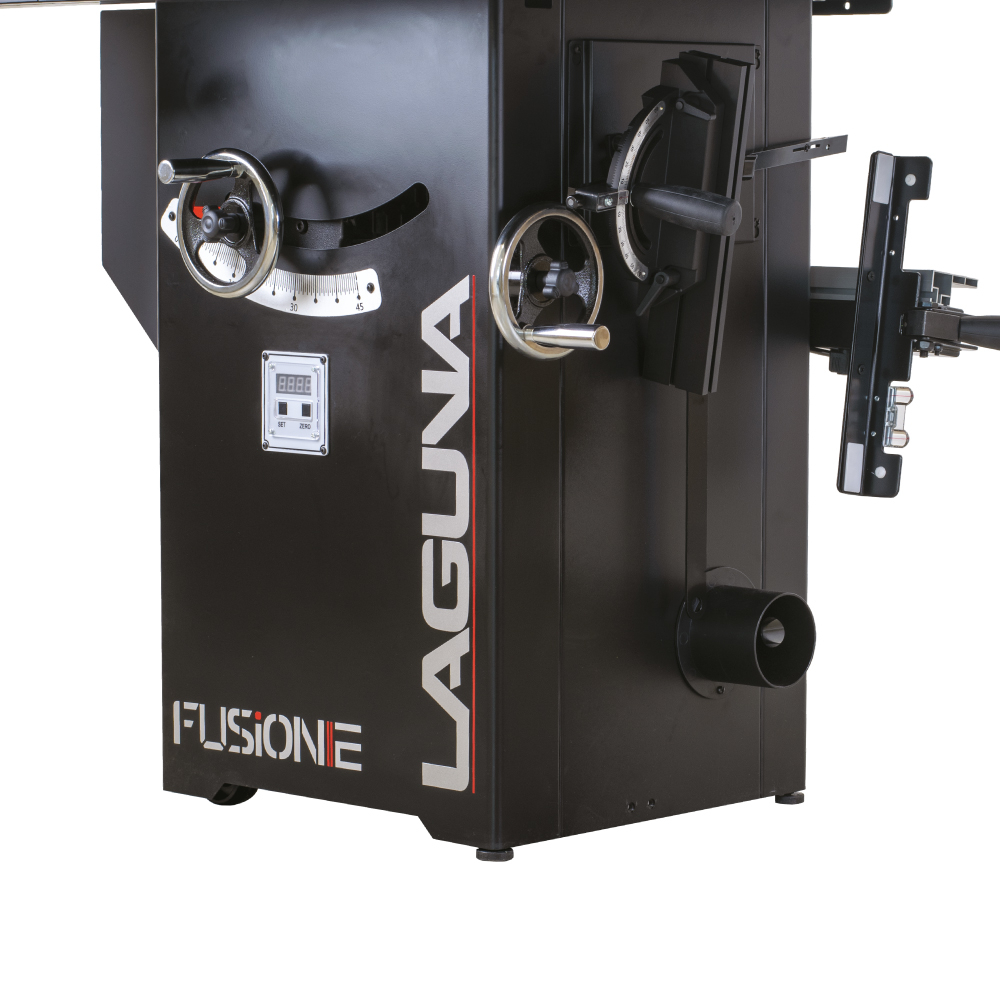

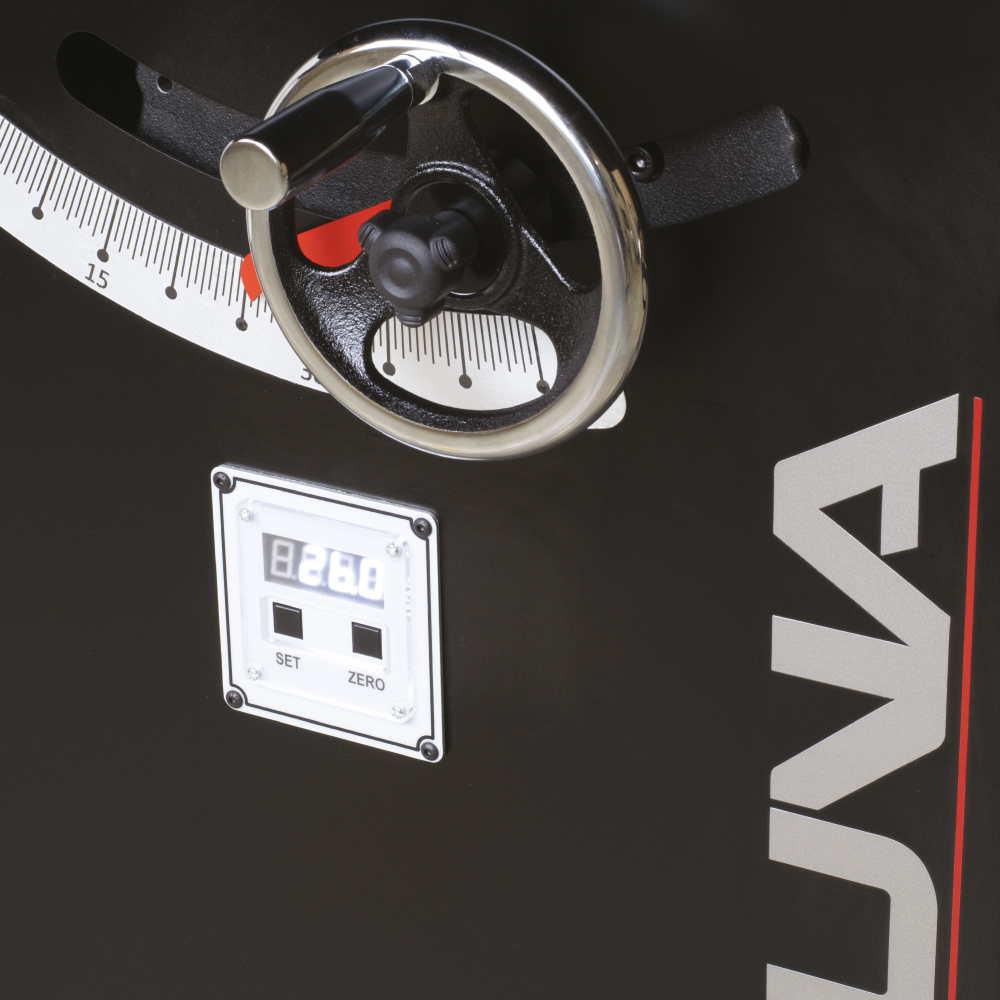

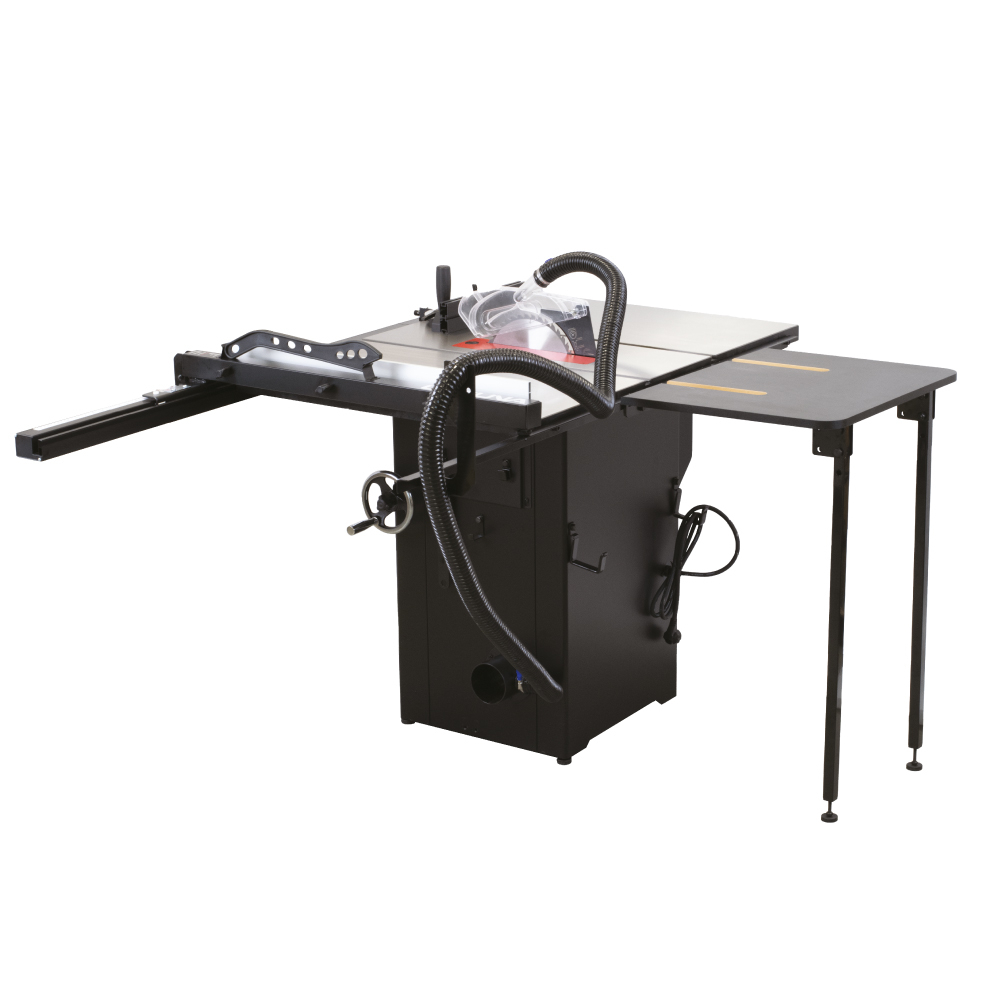

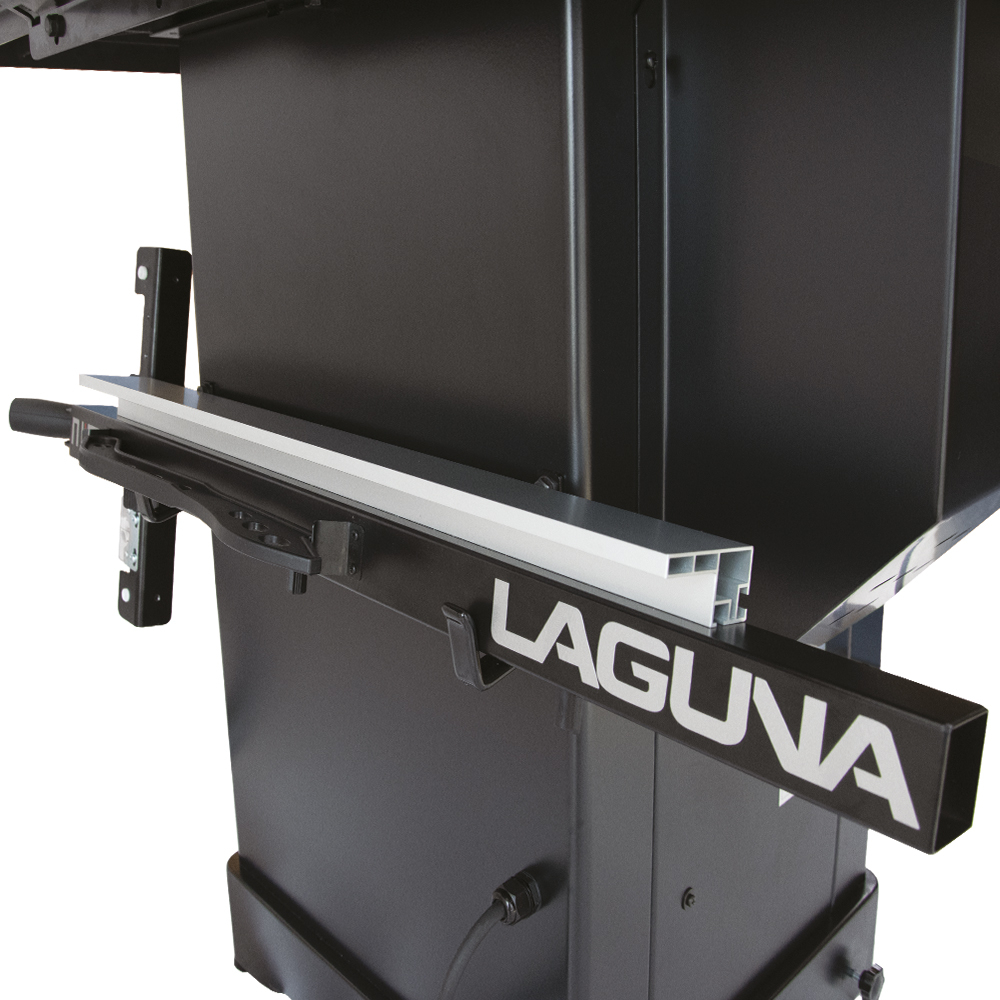

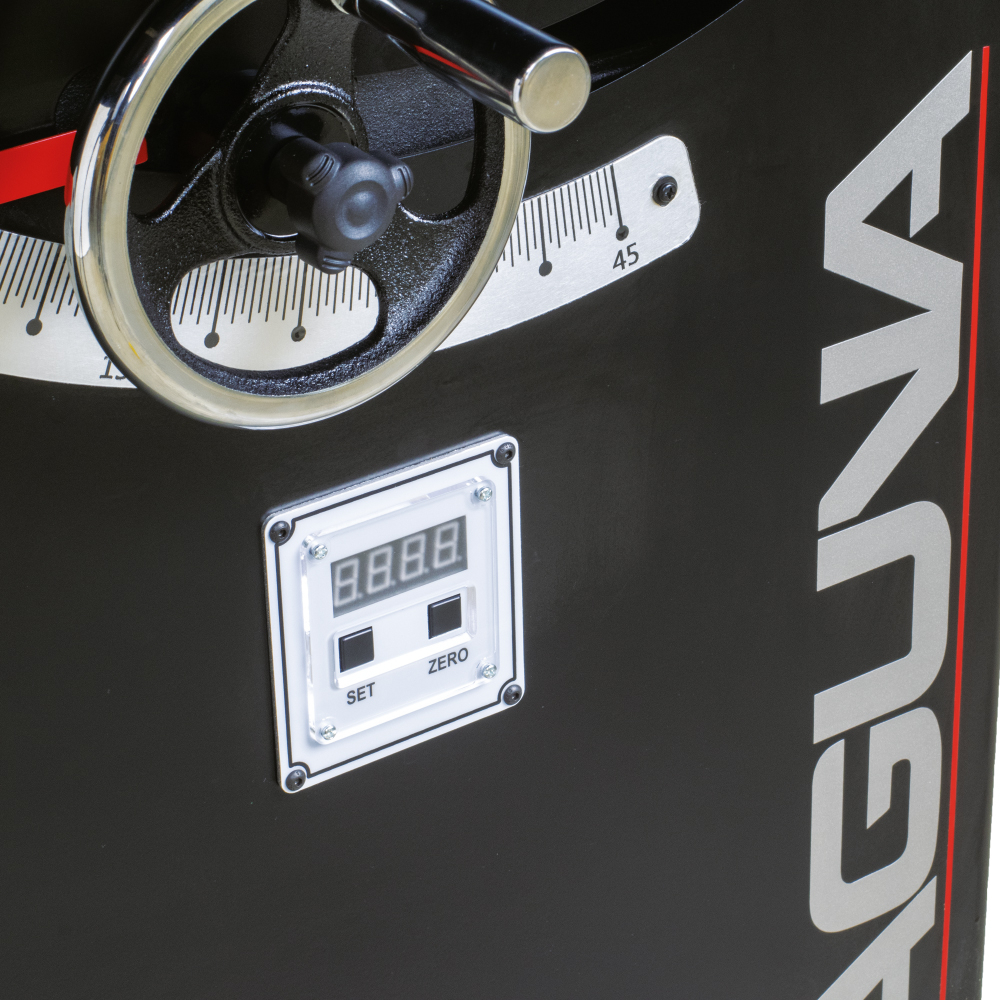

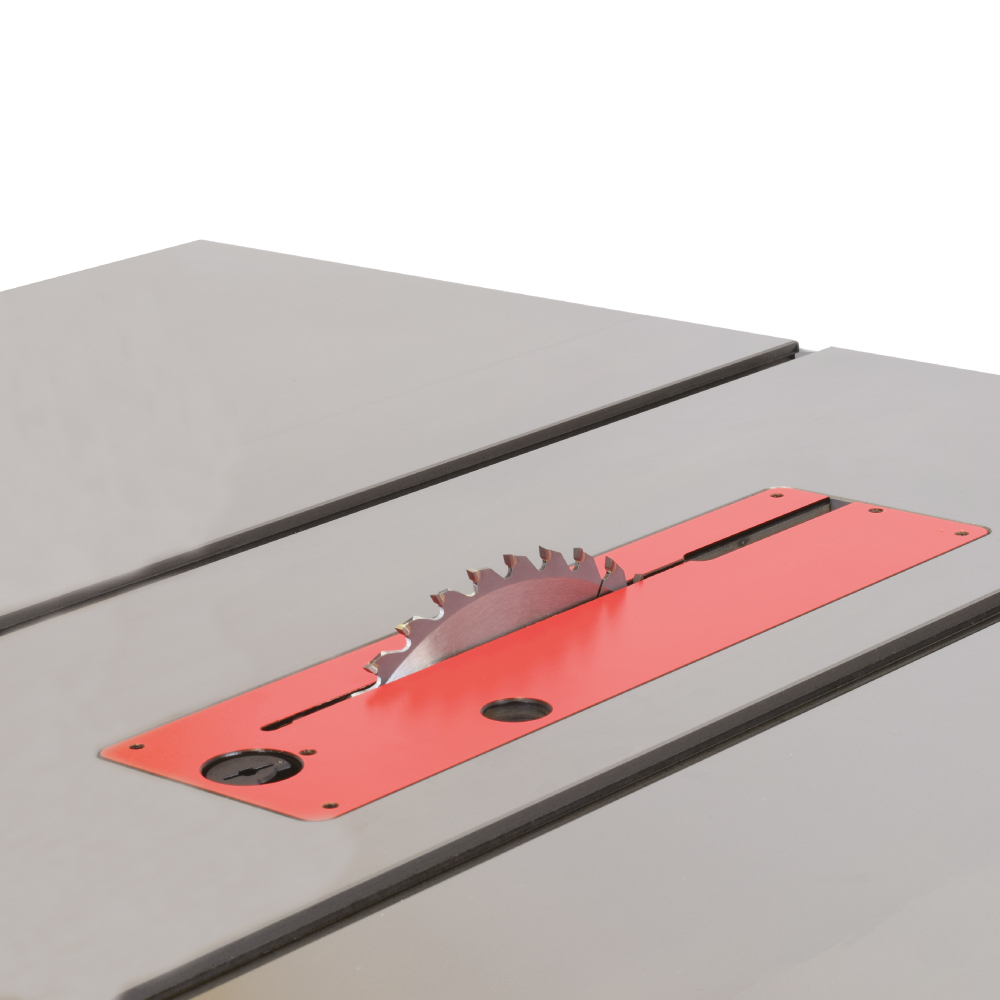

výhody Výbava zahŕňa liatinový stôl, presné T-pravítko, dve T-drážky, integrovaný podvozok a uzavretý odsávací systém. Pevný stôl vytvára referenčnú plochu pre obrobok a správne nastavené pozdĺžne pravítko pomáha udržiavať rovnakú šírku po celej dĺžke rezu. Uhlový doraz slúži na priečne a šikmé rezy menších dielov. Výškové nastavenie kotúča umožňuje obmedziť jeho presah nad materiálom a sklon 0–45° rozširuje možnosti použitia o zrezávanie pod uhlom.
- Rezná kapacita: 79 mm pri 90° a 56 mm pri 45°.
- Rezný nástroj: 250 × 30 mm; počet a geometria zubov sa volia podľa materiálu a požadovanej kvality hrany.
- Otáčky: 3 800 min⁻¹ pre presný model a variantu.
- Pracovná plocha: 1 118 × 792 mm.
- Identifikácia: model Fusion 2 mod. 2022, objednávacie číslo 151-Fusion2.
Výber kotúča a kvalita
rezu: Na pozdĺžne rezanie masívneho dreva sa používa kotúč s menším počtom zubov a dostatočným priestorom na odvod triesok. Na priečne rezy a viditeľné hrany je vhodný jemnejší kotúč s väčším počtom zubov. Laminát, MDF, preglejka alebo plasty môžu vyžadovať špeciálnu geometriu. Nestačí dodržať len priemer; vždy musia zodpovedať aj upínací otvor, šírka rezu, hrúbka tela kotúča, maximálne povolené otáčky a požiadavky na rozťahovací klin.

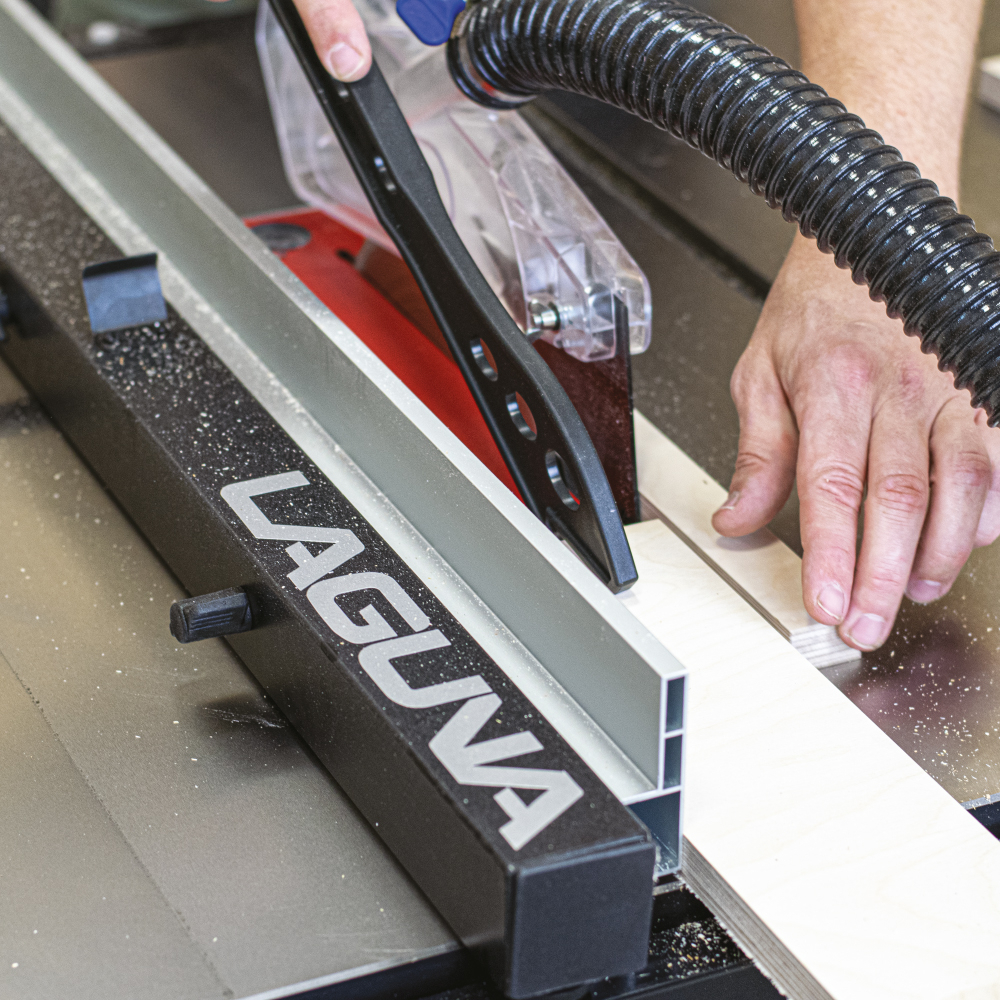

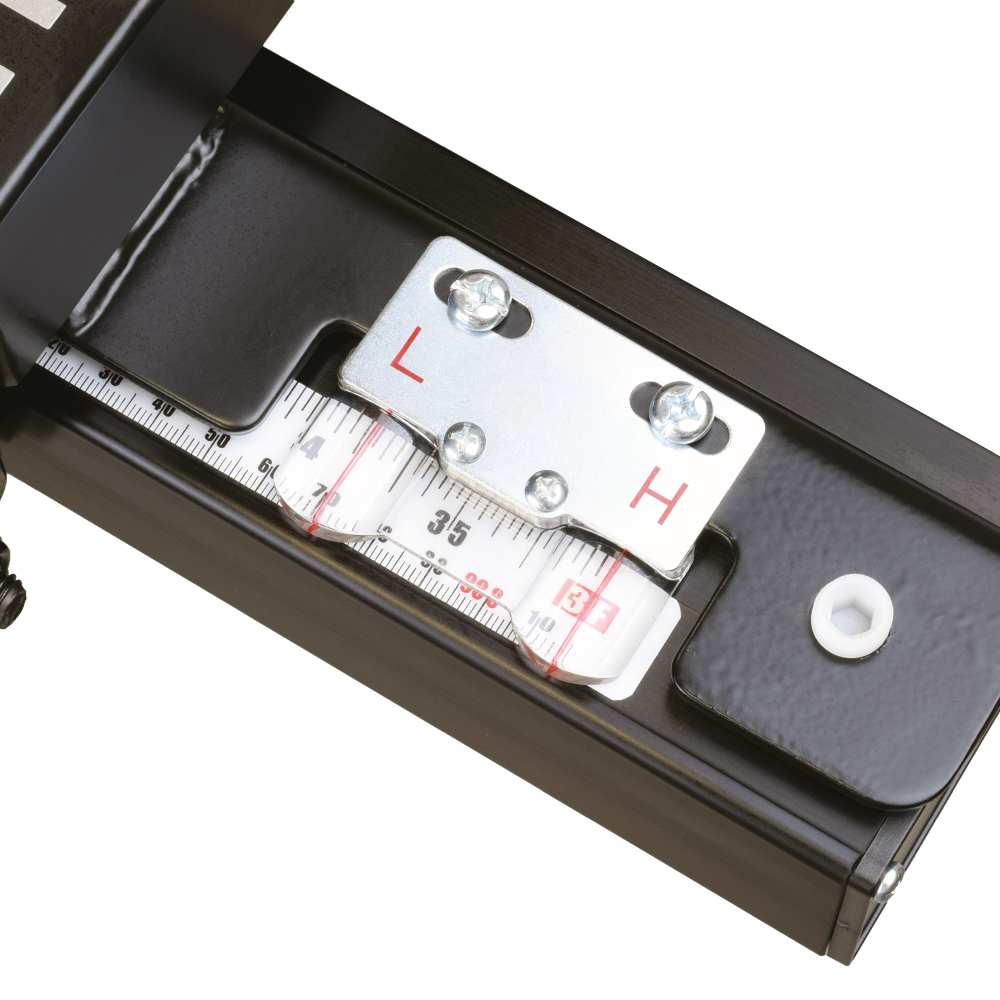

Pred prvým rezom skontrolujte súbežnosť pravítka s kotúčom a kolmosť kotúča k stolu. Skúšobný rez ukáže, či nastavená stupnica zodpovedá skutočnému rozmeru. Pri pozdĺžnom reze nesmie pravítko tlačiť obrobok do zadnej časti kotúča, pretože by sa zvýšilo riziko zachytenia a spätného odrazu. Dlhé alebo široké diely podoprite pred stolom aj za ním tak, aby ich hmotnosť neměnila smer posuvu.
Bezpečná práca a

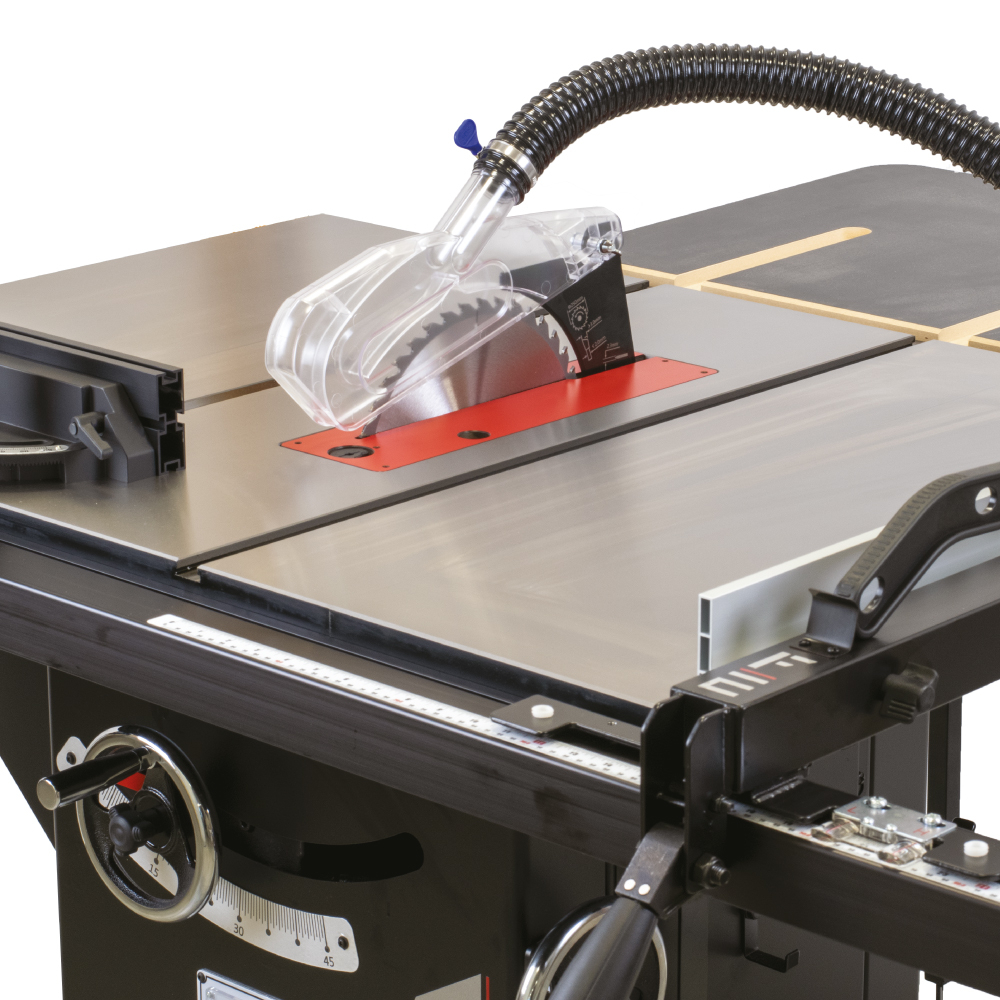

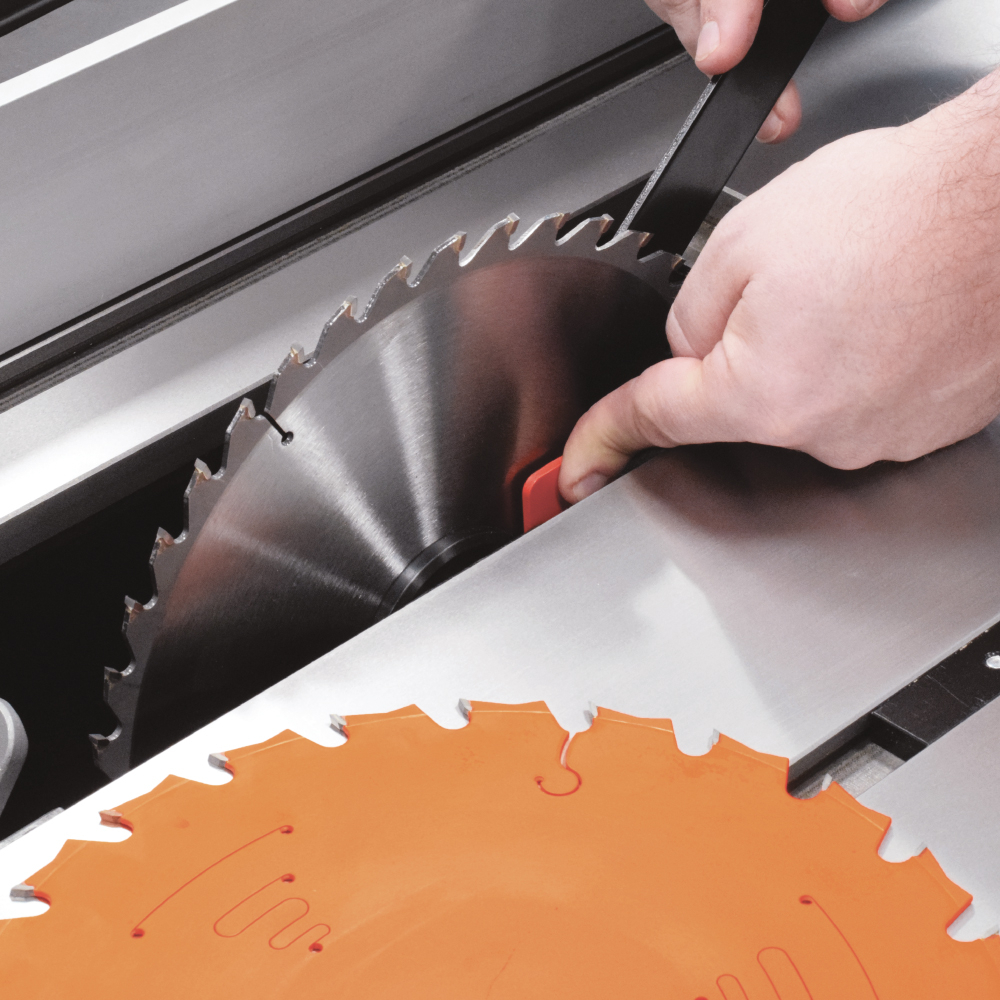

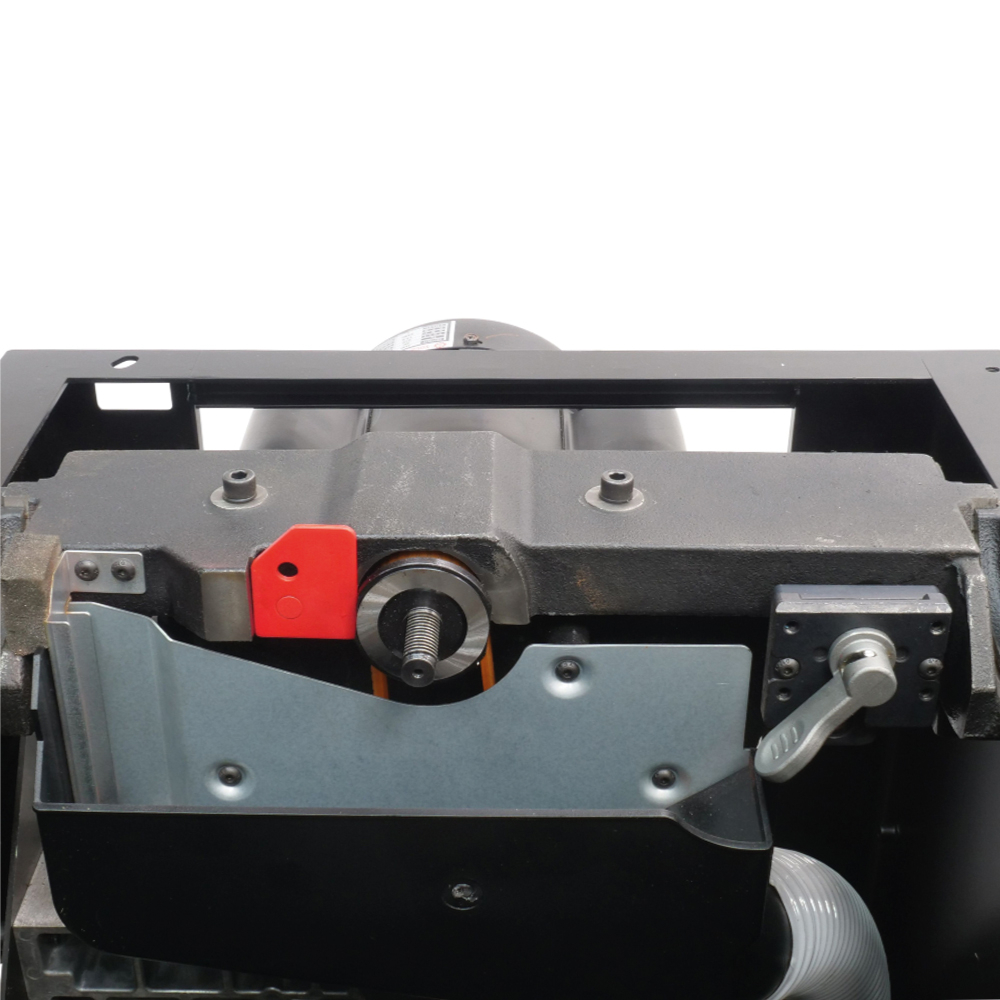

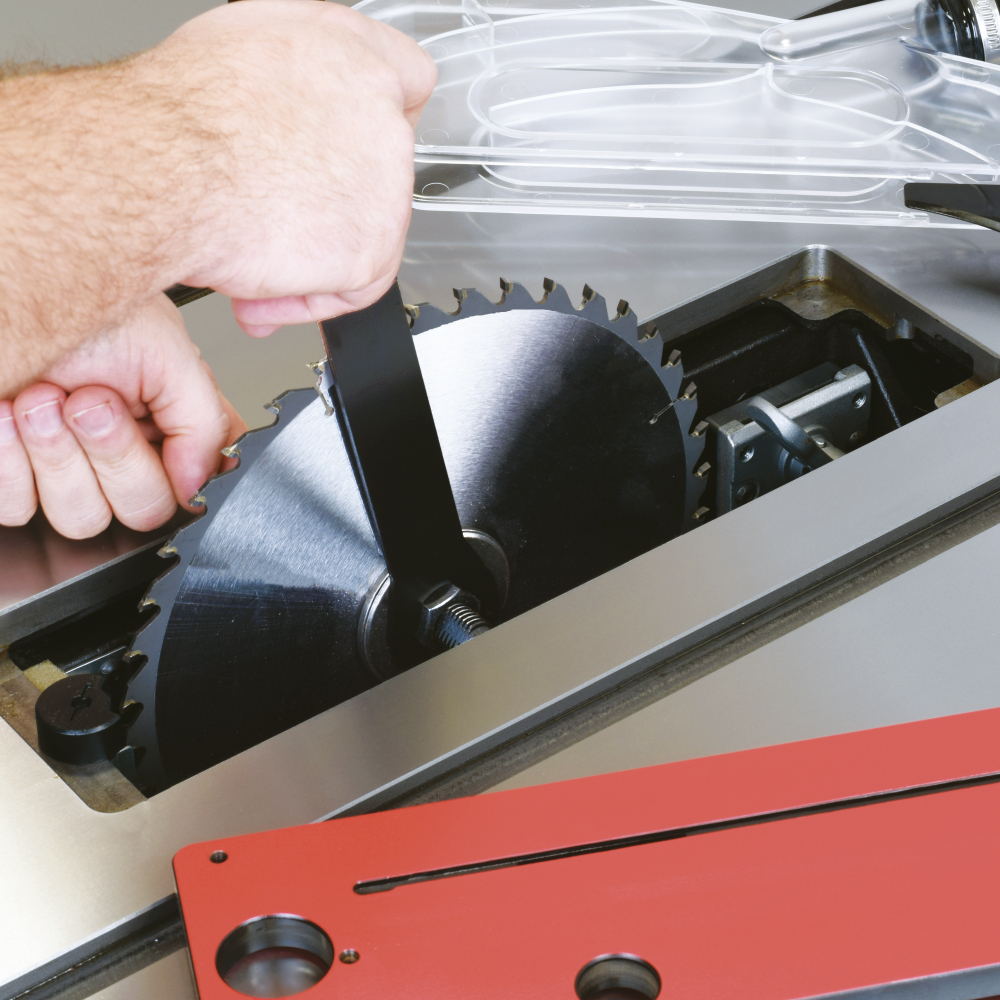

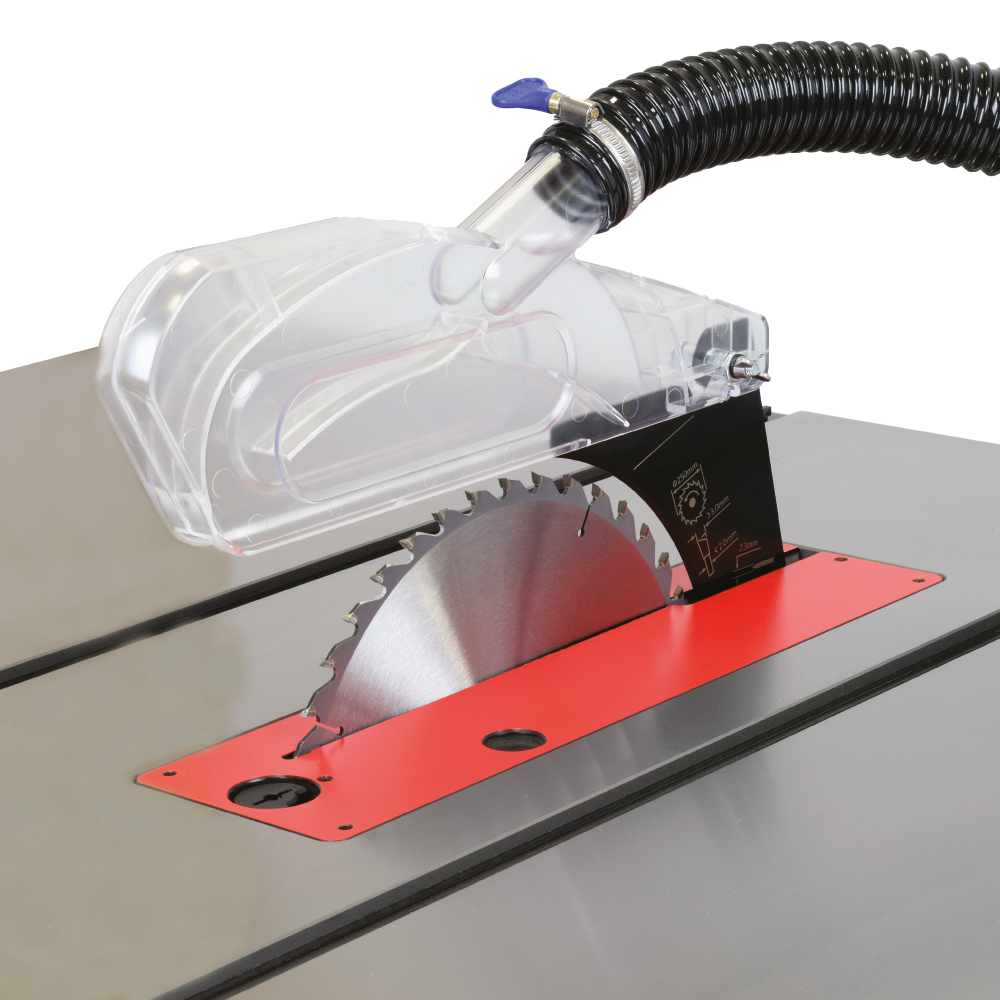

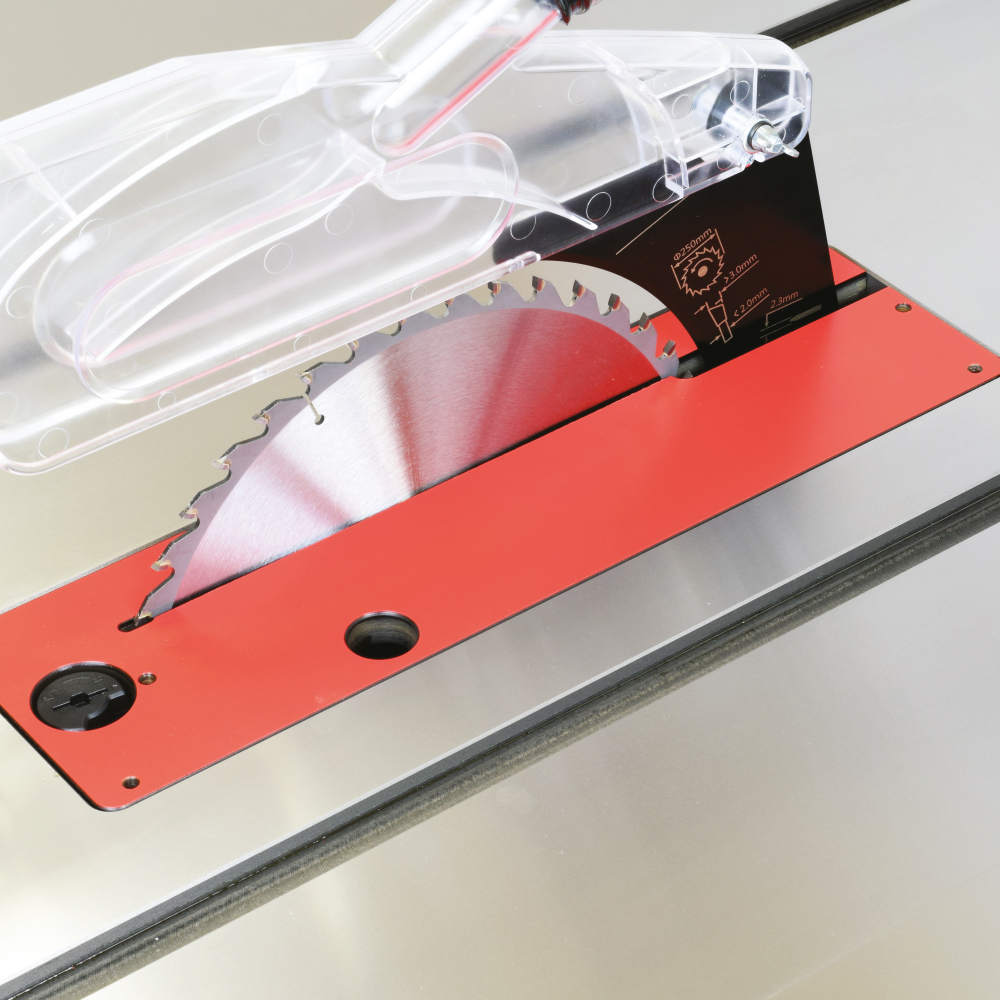

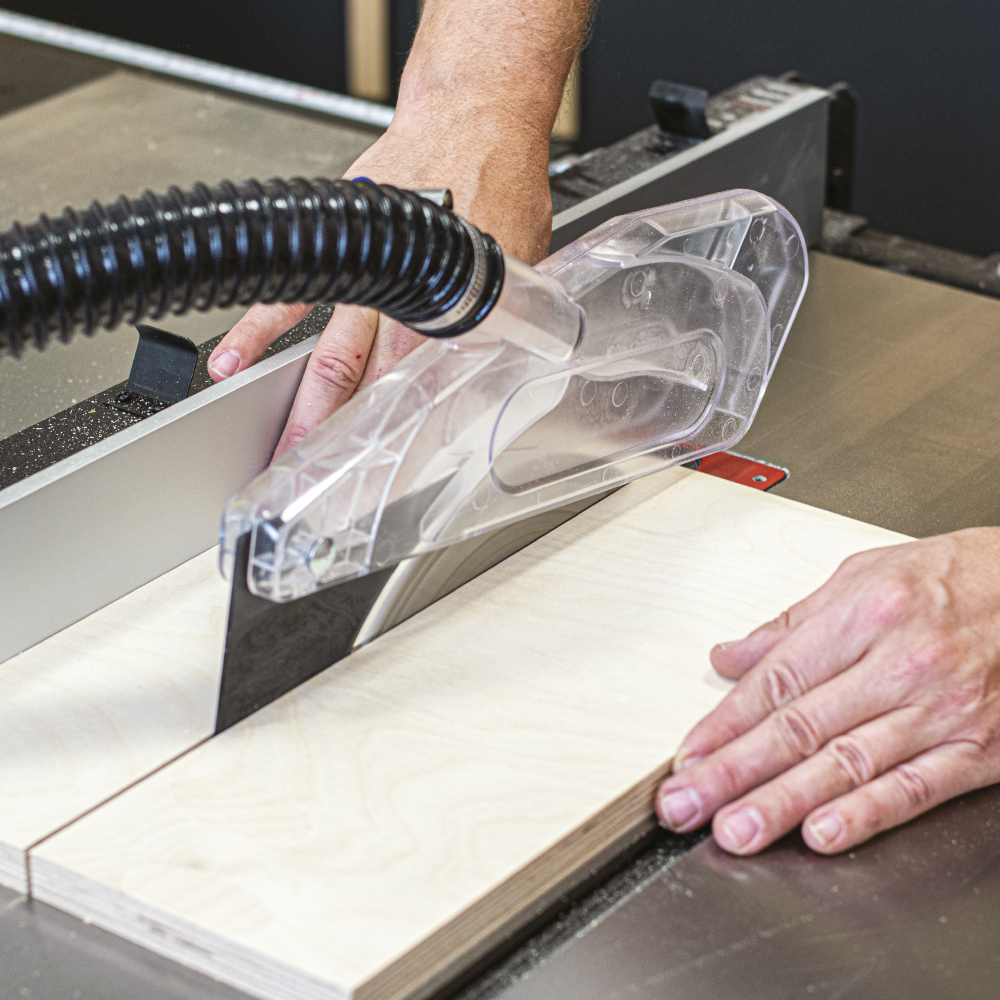

odsávanie Kryt kotúča, rozpínací klin a posuvná tyč sú základné bezpečnostné prvky a pri bežnom rezaní sa neodstraňujú. Obrobok viedťe plynulo, ruky držte mimo roviny kotúča a nikdy nerezajte voľne bez pravítka alebo uhlového dorazu. Úzke diely posúvajte pomocou vhodného prípravku. Pred výmenou kotúča, nastavovaním, čistením alebo odstraňovaním zvyškov vždy odpojte stroj od napájania a počkajte, kým sa úplne zastaví.

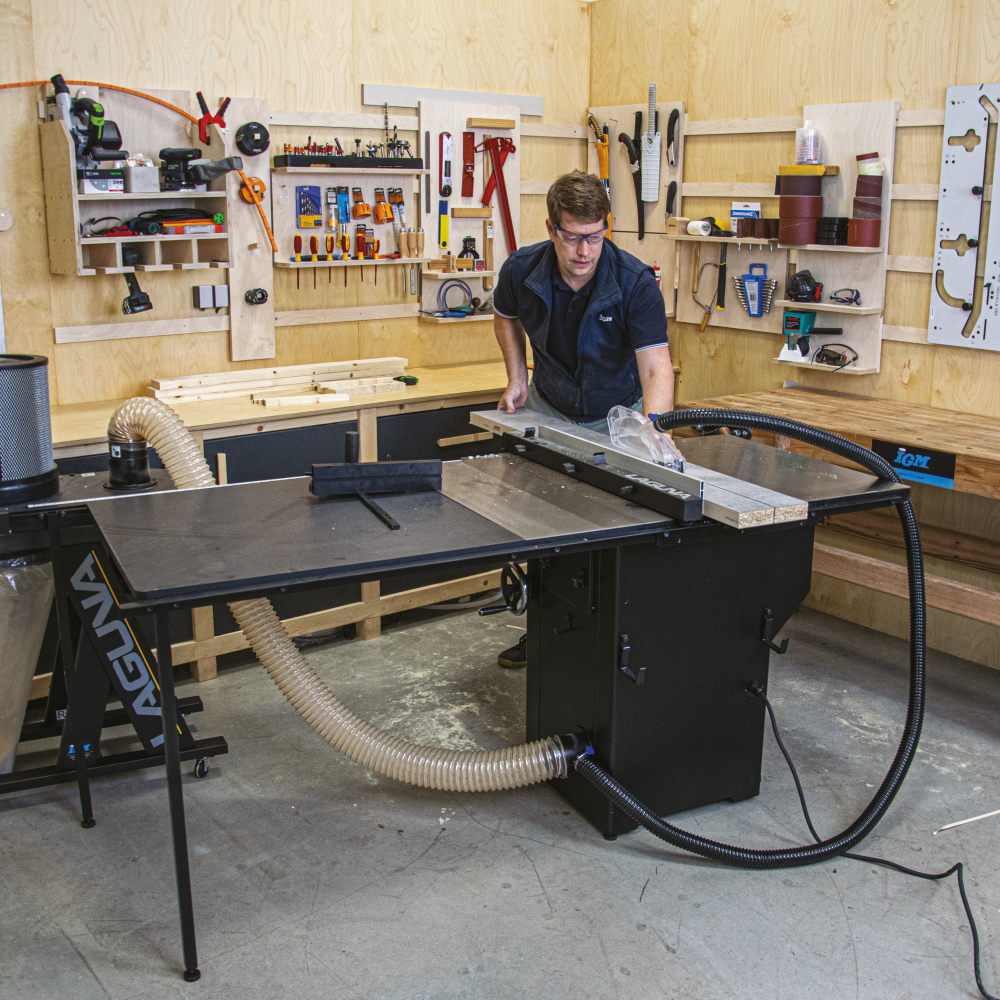

Účinné odsávanie zlepšuje viditeľnosť, obmedzuje usadzovanie pilín v kryte a znižuje zaprášenosť pracoviska. Priemer hadice musí zodpovedať prípojke a odsávač musí mať dostatočný prietok. Odsávanie nenahrádza ochranu očí, sluchu a dýchacích ciest. Pri práci dodržiavajte pokyny výrobcu, bezpečnostné označenia a povolené materiály; samotná možnosť namontovať určitý kotúč neznamená, že stroj je vhodný pre každý materiál.
Technické parametre
| Objednávacie číslo | 151-Fusion2 |
|---|---|
| Napájanie | 230 V / 50 Hz / 1 fáza |
| Príkon | 1 550 W |
| Výstupný výkon motora | 1 200 W |
| Otáčky pílového kotúča | 3 800 min⁻¹ |
| Rezný kotúč | 250 × 30 mm |
| Max. rez pri 90° | 79 mm |
| Max. hĺbka rezu pri 45° | 56 mm |
| Pracovný stôl | 1 118 × 792 mm |
| Max. šírka pozdĺžneho rezu | 914 mm |
| Náklon kotúča | 0–45° |
| Prípojka odsávania | 100 mm |
| Hmotnosť – typ neuvádzaný | 158 kg |
Parametre boli porovnané pre konkrétny model a elektrickú verziu. Jediná neoznačená hmotnosť sa automaticky nepovažuje za čistú hmotnosť. Rozmery balenia sa neodvádzajú od rozmerov zmontovaného stroja.
Obsah dodávky a príprava
inštalácie Podľa dostupných podkladov dodávka obsahuje: kotúč 250 mm, pravítko, uhlový doraz, rozťahovací klin, kryt a montážne náradie. Pri súpravách je rozhodujúci zoznam jednotlivých objednávacích čísel, pri bežných pílach je to aktuálna skladová konfigurácia. Pred expedíciou je vhodné potvrdiť počet kotúčov, typ stojana, pravítka a montážnych dielov, pretože príslušenstvo sa môže medzi sériami líšiť.
Pre inštaláciu zabezpečte rovnú nosnú plochu, voľný priestor na vkladanie a vyberanie najdlhších dielov, zodpovedajúci elektrický okruh a trasu odsávacej hadice bez ostrých ohybov. Mobilná píla je vhodná na časté premiestňovanie a stavebné práce, ťažší liatinový stroj naopak lepšie tlmí vibrácie a podporuje opakovateľnosť v dielni. Pre celé veľkoformátové laminované dosky môže byť vhodnejšia formátovacia píla s dlhším vozíkom a prípadne s predrezom.
Ďalšie varianty nájdete v kategórii kotúčových stolových píl. Môžete si prezrieť aj ďalšie stroje značky IGM LAGUNA. Podrobné porovnanie reznej šírky, napájania, konštrukcie a vodítok ponúka poradenský článok Ako vybrať kotúčovú stolovú pílu na drevo.
Často kladené otázky
Aký pílový kotúč je možné použiť?
Štandardný rozmer je 250 × 30 mm. Náhradný kotúč musí zodpovedať priemeru, upínaciemu otvoru, hrúbke, maximálnym otáčkam a rozťahovaciemu klinu. Geometriu zubov vyberajte podľa materiálu.
Aký hrubý materiál píla preřízne?
Overený maximálny rez je 79 mm pri 90° a 56 mm pri 45°. V praxi si nechajte rezervu na vedenie materiálu, kvalitu kotúča a požadovanú čistotu rezu.
Možno uviesť uvedenú hmotnosť ako čistú?
Nie. Ak zdroj výslovne nerozlišuje medzi čistou a hrubou hmotnosťou, hodnota zostáva ako typ neuvedený a do parametrického filtra sa prenesie až po potvrdení.
Je píla vhodná na veľké laminované dosky?
Závisí to od rozmerov stola, šírky rezu a opôr. Na pravidelné formátovanie celých dosiek je zvyčajne vhodnejšia formátovacia píla s posuvným vozíkom a predrezom.
