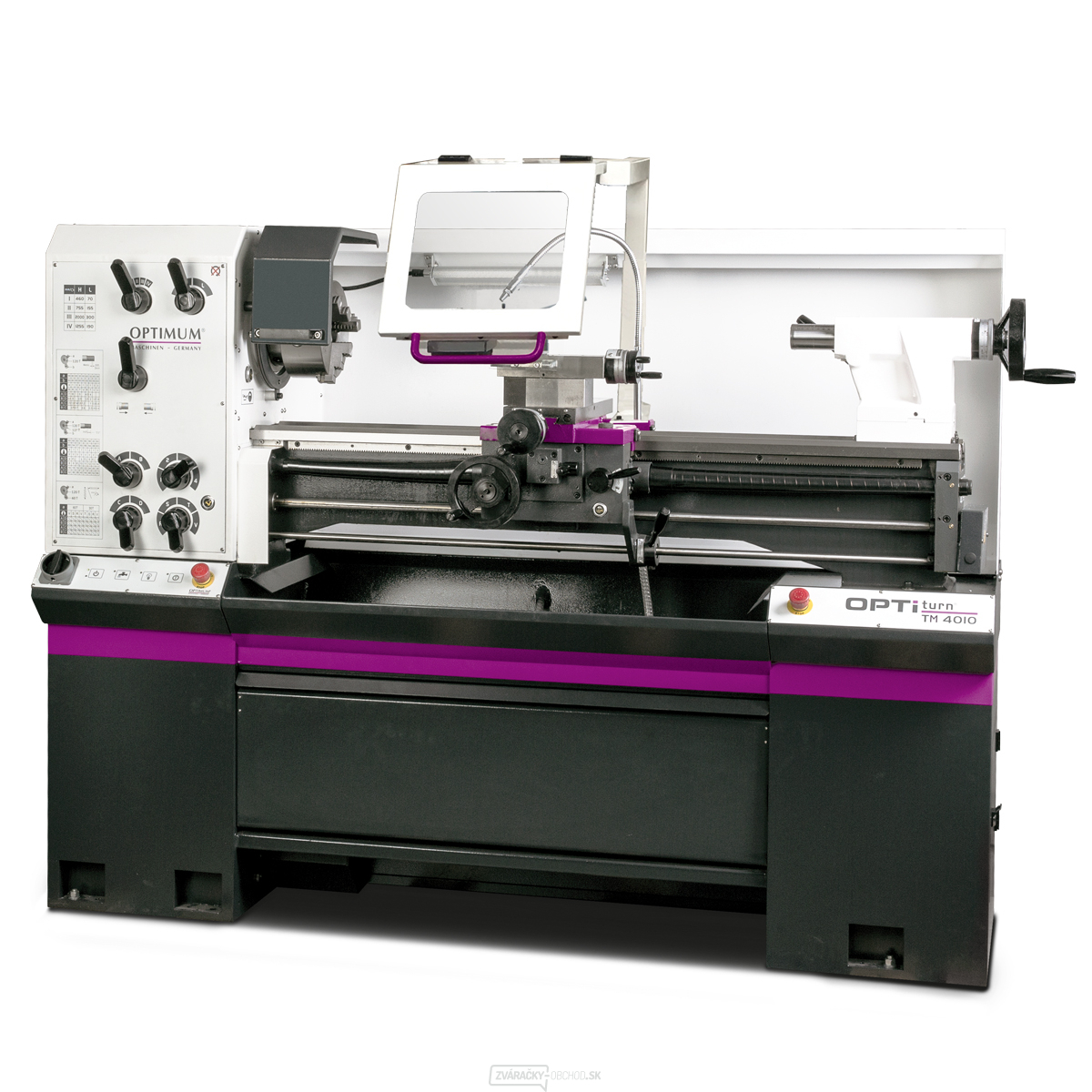

Sústruh OPTIturn TM 4010
Sústruh OPTIturn TM 4010 s vodiacou a ťažnou skrutkou je navrhnutý pre mechanikov a ponúka vysoký výkon a presnosť. Sústruh OPTIturn TM 4010 je ideálny pre mechanické aplikácie a poskytuje vynikajúci výkon a spoľahlivosť. Tu sú jeho hlavné vlastnosti a technické parametre:
Vlastnosti:
- Kalené a brúsené vodiace dráhy osi Z
- Zaručená hádzavosť čela vretena s kužeľom Camlock DIN ISO 702-2 č.
- Hlavný motor s elektrickou brzdou a ochranným ističom
- Pravý/ľavý chod je možné prepínať na pozdĺžnom suporte
- Dvojkanálová bezpečnostná elektronika
- Perfektne sústredné hlavné vreteno zaručuje vysokú nosnosť vďaka presným kuželíkovým ložiskám
- Ochrana proti súčasnému spusteniu závitovania a posuvu
- Bezpečnostné ručné kolesá v osi X a Z
- Všetky ozubené kolesá posuvového mechanizmu sú vyrobené z ocele, kalené a brúsené, hriadele na ihlových ložiskách, všetky súčasti sú beží v olejovom kúpeli
- Čerpadlo chladiacej kvapaliny so zásobníkom chladiacej kvapaliny a ukazovateľom hladiny. Nádobu je možné vybrať pre ľahké čistenie
- LED pracovná lampa
- Podstavec pre sústruh so stabilnou oceľovou konštrukciou
- Núdzové vypínače vpravo aj vľavo
- Uzamykateľný hlavný vypínač
Obsahuje:
- Trojčeľusťové skľučovadlo Ø 160 mm Camlock č. 5
- LED osvetlenie stroja
- Redukčné puzdro MK 5/MK 3
- Pevný hrot MK 3
- Štvorstranný nožový držiak 16 mm
- Súprava výmenných kolies
- Podstavec
- Olejová náplň
- Nastavovacie náradie
Technické parametre:
- Výška hrotu: 200 mm
- Max. točný priemer nad ložom: 400 mm
- Max. točný priemer nad suportom: 265 mm
- Šírka lôžka: 203 mm
- Vzdialenosť medzi hrotmi: 1000 mm
- Priechod vretena: 52 mm
- Otáčky: 70-2000 ot/min
- Otáčky - prevedenie Vario: 12-2500 ot/min
- Počet rýchlostných stupňov: 8
- Kužeľ vretena: MK6
- Upnutie vretena: Camlock DIN ISO 702-2 č. 5
- Kužeľ pinoly koníka: MK4
- Priemer pinoly: 50 mm
- Zdvih pinoly: 110 mm
- Posuv pozdĺžny: 0.014 - 0.38 mm/ot.
- Posuv priečny: 0.052 - 1.392 mm/ot.
- Max. posuv nožového suportu: 98 mm
- Max. posuv priečneho suportu: 185 mm
- Závit metrický: 0.4 – 7 mm/ot.
- Závit palcový: 56 - 4 záv./1“
- Elektrické pripojenie: 400 V
- Rozmery (š × v × h): 1935×1740×780 mm
- Hmotnosť: 765 kg
