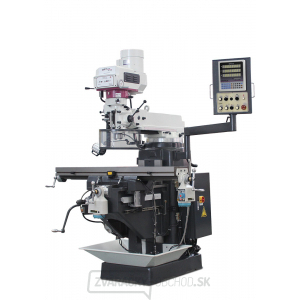

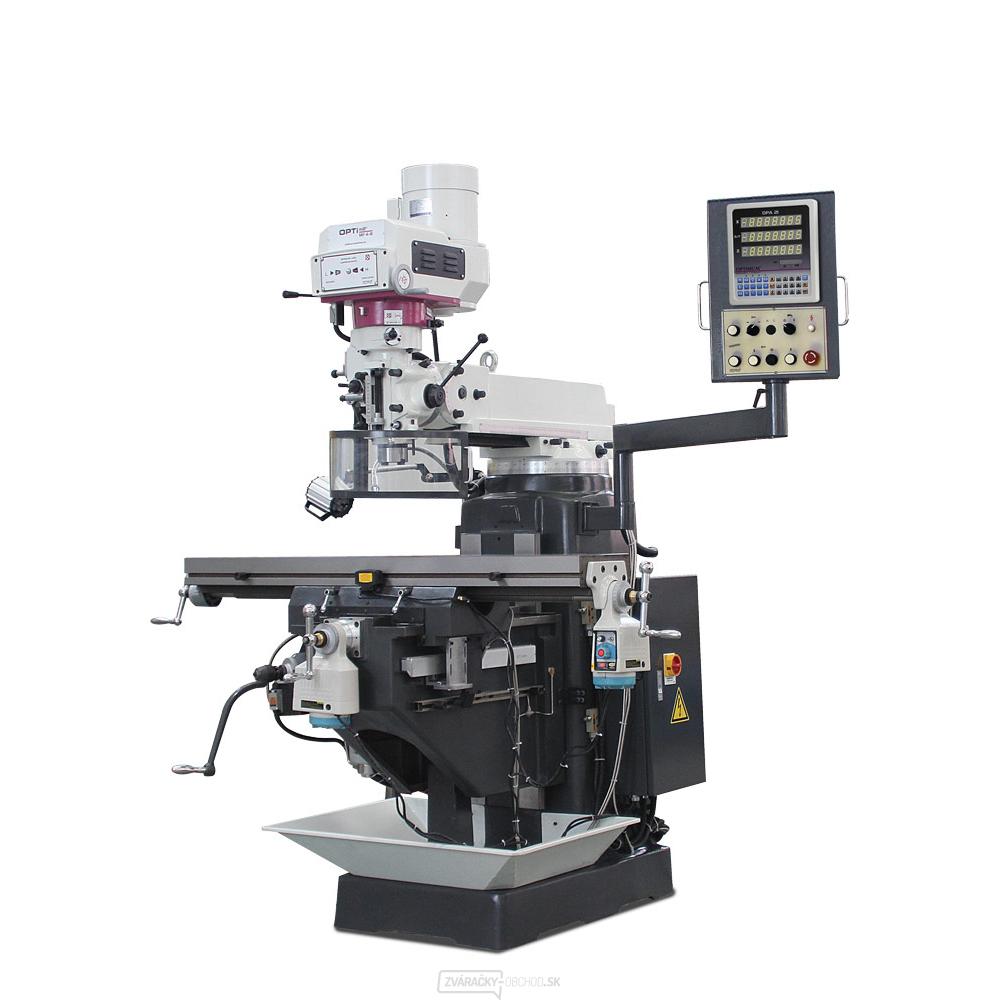

Univerzálna vŕtačko-frézka s mechanickým variátorom pre plynulú reguláciu otáčok. S digitálnym odmeriavaním polohy DPA 31 Plus.
- Ťažké, masívne prevedenie z kvalitnej Meehanite liatiny
- Vysoká presnosť obehu vďaka kuželíkovým ložiskám, <0,01 mm merané na pinole
- Nastaviteľné rybinové vedenia 55° v osiach X a Z
- Nastaviteľné ploché vedenie v osi Y
- Chladiace zariadenie
- Centrálna jednotka mazania
- Veľký rozsah posuvov X/Y/Z – 740/330/320 mm
- Strojný posuv osi X, Y a Z
- Masívny a veľký krížový stôl s presne vybrúsený povrchom a T-drážkami
- Nosnosť krížového stola 300 kg
- Frézovaciu hlavu je možné naklopiť o ± 45°
- Jemný prísuv pinoly
- Nastaviteľný doraz vŕtacej hĺbky pomocou milimetrovej stupnice
- Pravý/ľavý chod
- Plynulá regulácia rýchlosti
- Vreteno uložené v presných ložiskách
- Mechanická brzda vretena
- Veľký, výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom
- Digitálne odmeriavanie polohy DPA 31 Plus:
- Výrazné zníženie výrobného času
- Jednoduché použitie
- Vyššia presnosť obrábania
- Meracia lišta s čítacou hlavou na osi X
- Magnetické pásky osi Y a Z
- Prehľadné tlačidlá
- Antireflexný displej
Obsahuje:
- Digitálne odmeriavanie polohy DPA 31 Plus
- Vaňa na triesky
- Chladiace zariadenie
- Nastavovacie náradie
- Strojný posuv stola v osi X, Y, Z
Parametre:
Vŕtací výkon trvalý | oceľ : (S235JR) 20 mm
Vŕtací výkon max. | oceľ : (S235JR) 24 mm
Max. priemer stopkovej frézy: 25 mm
Max. priemer nožovej hlavy: 76 mm
Vyloženie: 0-420mm
Rozmery pracovného stola: 1370×254mm
Max. zaťaženie stola : 300 kg
T-drážky | počet : 3
T-drážky | veľkosť drážky: 16 mm
T-drážky | rozstup : 63 mm
Kužeľ vretena : ISO40 DIN 2080
Rozsah posuvu - os X: ručná 820 mm/strojná 740 mm
Rozsah posuvu - os Y: ručná 410 mm/strojná 330 mm
Rozsah posuvu - os Z: ručná 400 mm/strojná 320 mm
Otáčky : 60-4200ot/min
Počet rýchlostných stupňov: 2. mechanická plynulá regulácia
Rozsah posuvu frézovacej hlavy: 470 mm
Strojný posun pinoly : 0.038/0.076/0.152 mm/ot
Max. vzdialenosť vretena a stola: 405 mm
Priemer pinoly: 86 mm
Zdvih pinoly: 127 mm
Uhol naklopenia frézovacej hlavy: -90 °/vertikálne - 45 ° až +90 °/vertikálne + 45 °
Uhol otáčania frézovacej hlavy: 360°
Výkon motora chladiaceho čerpadla: 90 W
Príkon : 3 kW
Elektrické pripojenie : 400 V
Hmotnosť : 1260 kg
