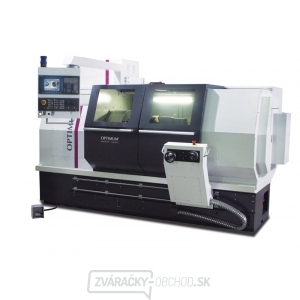

CNC sústruh OPTIturn L 440

CNC sústruh vybavený riadiacim systémom SIEMENS 828 Basic T. Vyznačujú sa rýchlosťou, výkonom, presnosťou a spoľahlivosťou.

Všeobecné informácie:

  • Vysoko presný sústruh s riadiacim systémom a pohony osí a vretena Siemens
  • Nová kompaktná konštrukcia vreteníka
  • Vysokorýchlostné vreteno s vysoko presnými a veľkými kuželíkovými ložiskami
  • Pneumatické radenie prevodov vretena pomocou pneumatického valca
  • Konštrukcia vreteníka zaisťuje minimálnu hlučnosť
  • Široké lôžko s dvojitými pravouhlými vodiacimi dráhami
  • Kalené a brúsené dráhy lôžka
  • Masívny koník s rýchloupínaním sa pohybuje na oboch vodiacich dráhach lôžka a dá sa ľahko presúvať vďaka suportu
  • Posuvné dvere krytu s bezpečnostným spínačom
  • RJ-45 prípojka, USB prípojka, zásuvka 230 V
  • Otočný ovládací panel
  • Dve elektronické kolieska pre ručné ovládanie osi X a Z
  • Automatické mazanie vreteníka
  • Automatické mazanie pozdĺžneho a priečneho suportu
  • Halogénová pracovná lampa
  • Výmenník tepla elektrorozvádzača
  • Riadiaci systém Siemens Sinumerik 828 D Basic T vrátane dvojročnej Siemens záruky


Technické parametre:

  • Riadiaci systém: SIEMENS 828D
  • Max. točný priemer nad suportom : 240 mm
  • Max. točný priemer bez mostíka : 710 mm
  • Max. točný priemer nad ložom : 475 mm
  • Max. točná dĺžka : 1000 mm
  • Kužeľ vretena : Camlock DIN ISO 702-1 č.
  • Pracovný posuv - os X: 260 mm/min
  • Rýchloposuv - os X : 15000 mm/min
  • Pracovný posuv - os Z: 1150 mm/min
  • Rýchloposuv - os Z: 15000 mm/min
  • Otáčky : 100 - 4500 ot./min
  • Priechod vretena : 65 mm
  • Priemer skľučovadla : 200 mm
  • Priemer pinoly: 65 mm
  • Vyloženie pinoly koníka: 150 mm
  • Kužeľ pinoly koníka : MK4
  • Typ zásobníka nástrojov : Hydraulický zásobník nástrojov VDI40
  • Kapacita zásobníka nástrojov : 8
  • Rozmery upínaného nástroja: 25 × 25 mm
  • Opakovateľná presnosť: 0.005 mm
  • Presnosť polohovania : +/-0.005 mm
  • Príkon motora vretena : 12000 W
  • Nádrž na chladiacu kvapalinu : 170 l
  • Olejová náplň: 50 l
  • Príkon motora chladiaceho čerpadla : 560 W
  • Príkon : 20000 W
  • Elektrické pripojenie : 400 V
  • Rozmery (š × v × h) : 3030 × 2025 × 1952 mm
  • Hmotnosť : 3000 kg
