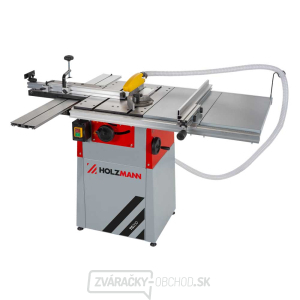

Stolová kotúčová píla Holzmann TS200 230 V je stolová kotúčová píla určená na presné pozdĺžne, priečne a uhlové rezanie dreva a doskových materiálov v rozsahu povolenom výrobcom. Model TS200 230 V používa kotúč s rozmermi 200 × 30 mm a ponúka maximálny rez 60 mm pri kolmom nastavení. Je určený pre používateľov, ktorí potrebujú opakované rozmery rezu, stabilné vedenie obrobku a bezpečnejšiu kontrolu než pri práci s ručnou okružnou pílou.
Pri výbere nie je rozhodujúca len hodnota 1 100 W (S1) / 1 500 W (S6). Rovnako dôležitá je tuhosť stola, presnosť pozdĺžneho pravítka, využiteľná šírka rezu, priemer kotúča, spôsob nastavenia výšky a sklonu a možnosť pripojenia odsávania. Napájanie 230 V / 50 Hz musí zodpovedať elektroinštalácii na pracovisku. Pri trojfázovej variante musí pripojenie a kontrolu smeru otáčania vykonať odborná osoba.
Konštrukcia a praktické

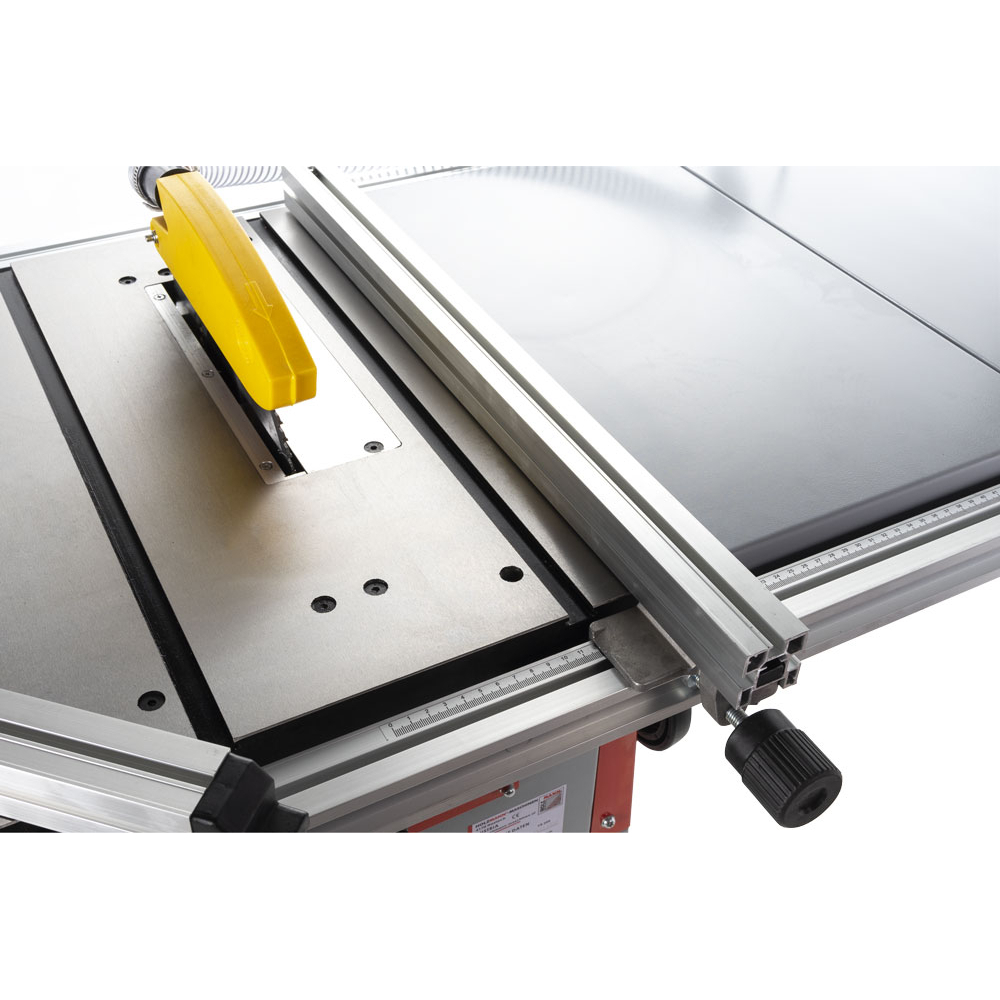

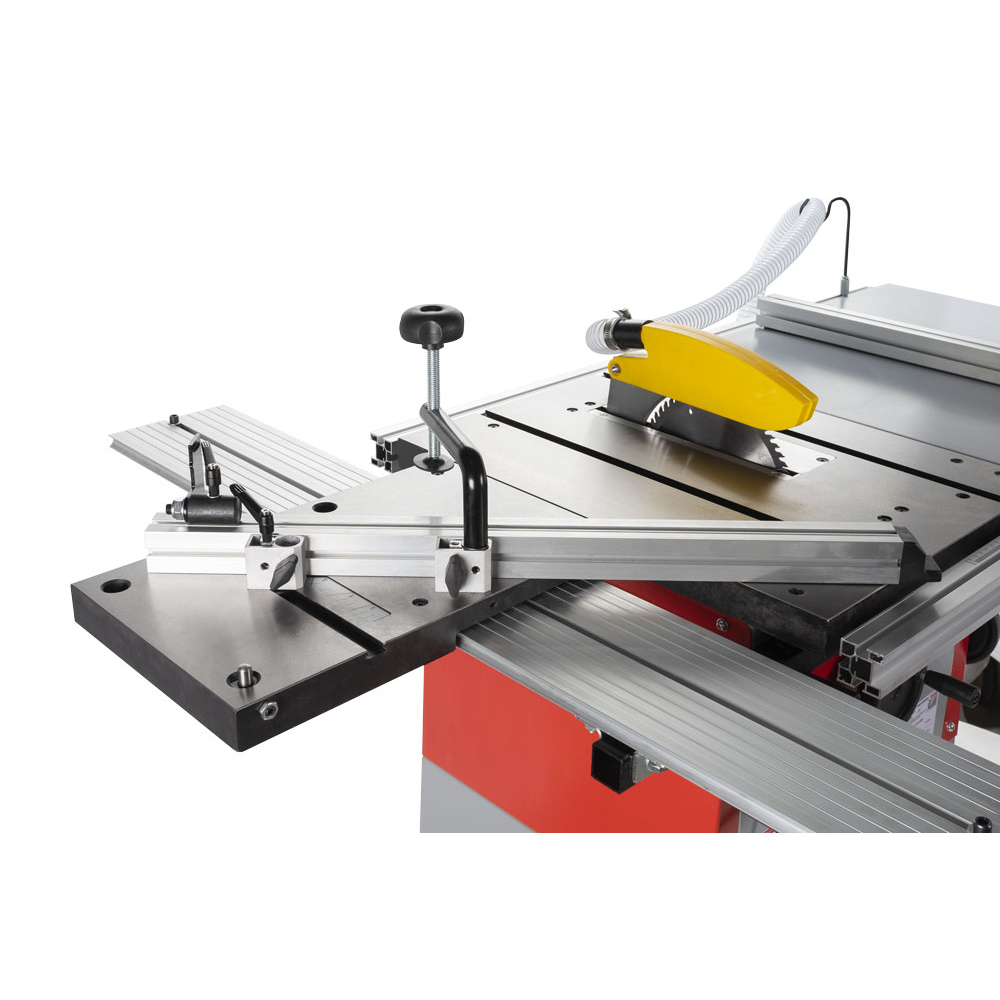

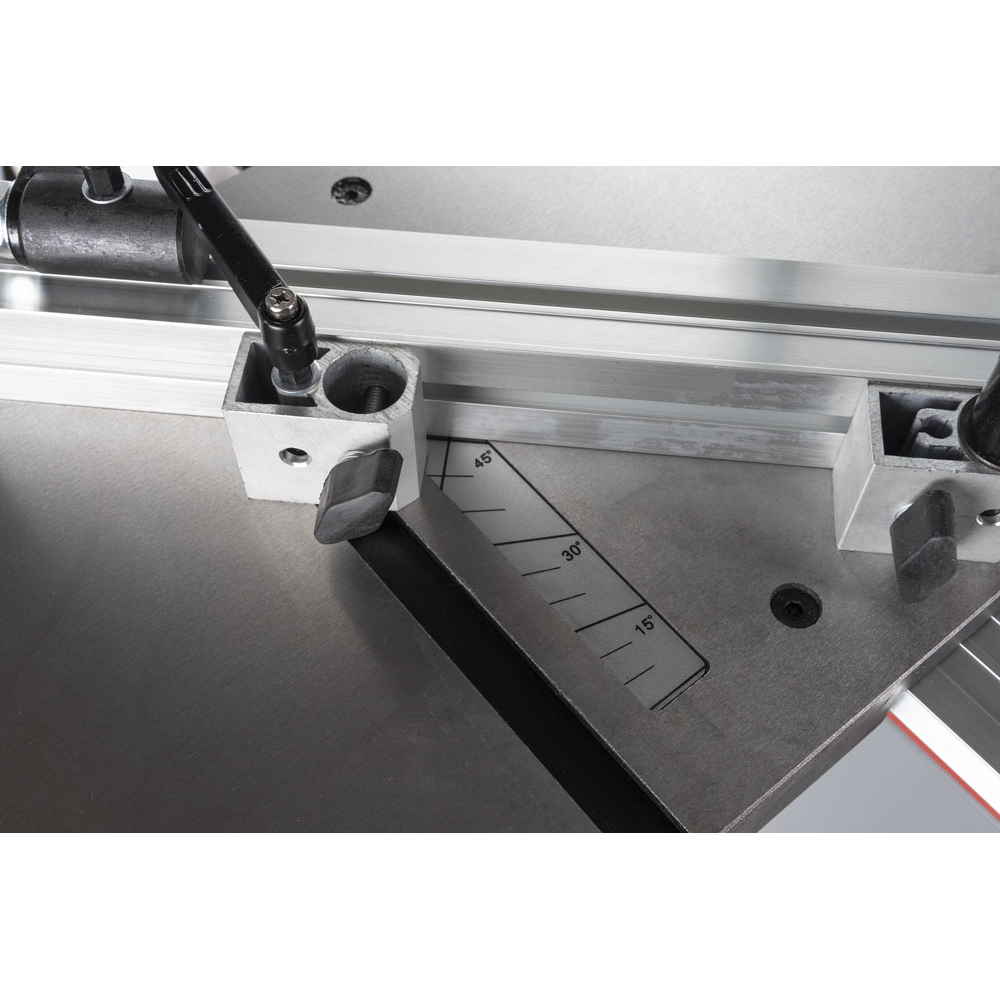

výhody Výbava zahŕňa liatinový stôl, posuvný stôl, pravítka, rozšírenie pracovnej plochy a dvojité odsávanie. Pevný stôl vytvára referenčnú plochu pre obrobok a správne nastavené pozdĺžne pravítko pomáha udržiavať rovnakú šírku po celej dĺžke rezu. Uhlový doraz slúži na priečne a šikmé rezy menších dielov. Výškové nastavenie kotúča umožňuje obmedziť jeho presah nad materiálom a sklon 0–45° rozširuje možnosti použitia o šikmé rezy.
- Rezná kapacita: 60 mm pri 90° a 40 mm pri 45°.
- Rezný nástroj: 200 × 30 mm; počet a geometria zubov sa volia podľa materiálu a požadovanej kvality hrany.
- Otáčky: 4 700 min⁻¹ pre presný model a variantu.
- Pracovná plocha: 535 × 400 mm + predĺženie 600 mm.
- Identifikácia: model TS200 230 V, objednávacie číslo TS200_230V.
Výber kotúča a kvalita
rezu: Na pozdĺžne rezanie masívneho dreva sa používa kotúč s menším počtom zubov a dostatočným priestorom na odvod triesok. Na priečne rezy a viditeľné hrany je vhodný jemnejší kotúč s väčším počtom zubov. Laminát, MDF, preglejka alebo plasty môžu vyžadovať špeciálnu geometriu. Nestačí dodržať len priemer; vždy musia zodpovedať aj upínací otvor, šírka rezu, hrúbka tela kotúča, maximálne povolené otáčky a požiadavky na rozťahovací klin.
Pred prvým rezom skontrolujte súbežnosť pravítka s kotúčom a kolmosť kotúča k stolu. Skúšobný rez ukáže, či nastavená stupnica zodpovedá skutočnému rozmeru. Pri pozdĺžnom reze nesmie pravítko tlačiť obrobok do zadnej časti kotúča, pretože by sa zvýšilo riziko zachytenia a spätného nárazu. Dlhé alebo široké diely podoprite pred stolom aj za ním tak, aby ich hmotnosť neměnila smer posuvu.
Bezpečná práca a

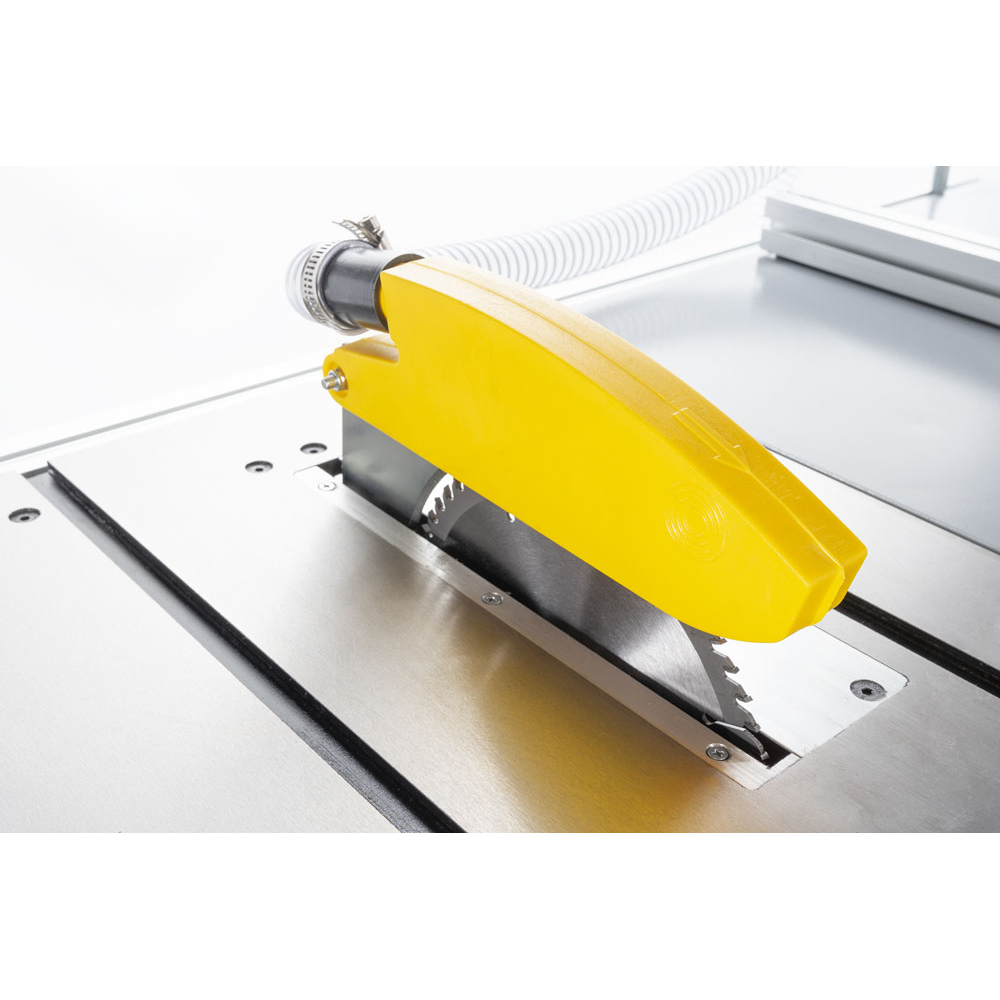

odsávanie Kryt kotúča, rozpínací klin a posuvná tyč sú základné bezpečnostné prvky a pri bežnom rezaní sa neodstraňujú. Obrobok viedťe plynulo, ruky držte mimo roviny kotúča a nikdy nerezajte voľne bez pravítka alebo uhlového dorazu. Úzke diely posúvajte pomocou vhodného prípravku. Pred výmenou kotúča, nastavovaním, čistením alebo odstraňovaním zvyškov vždy odpojte stroj od napájania a počkajte, kým sa úplne zastaví.

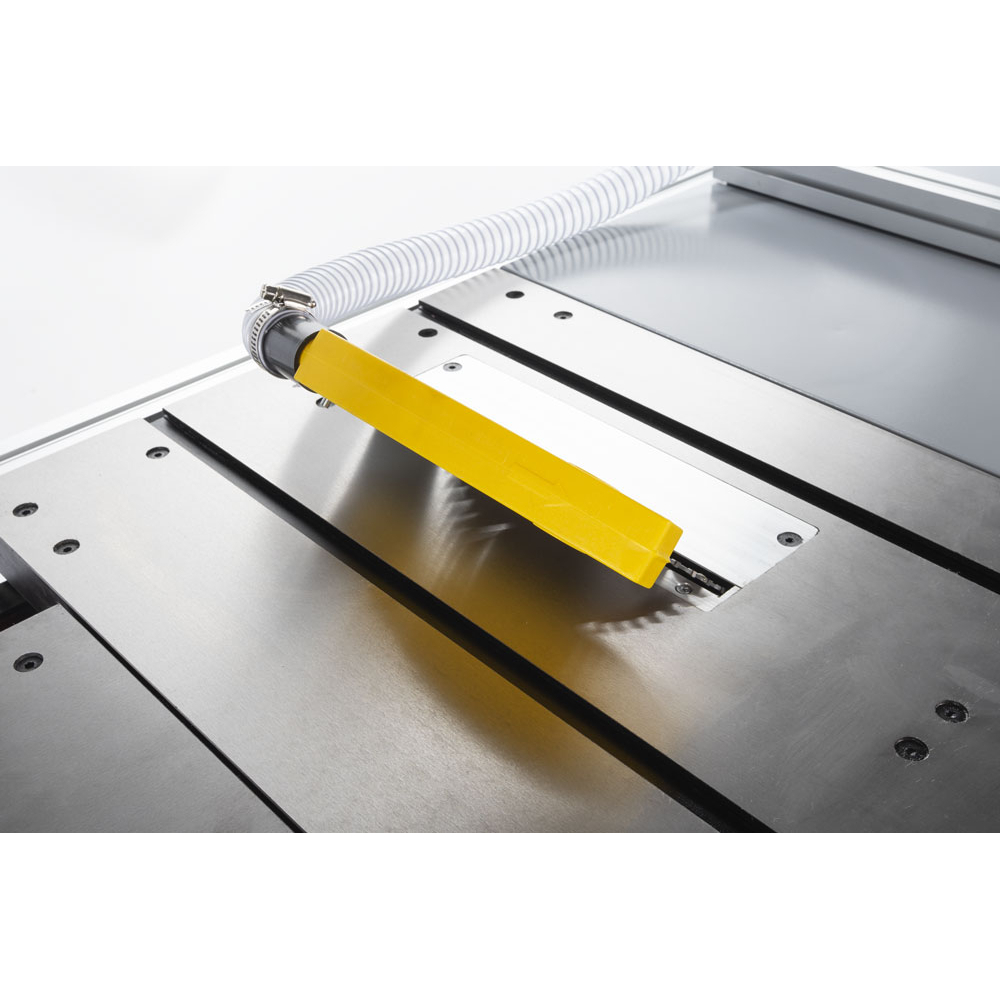

Účinné odsávanie zlepšuje viditeľnosť, obmedzuje usadzovanie pilín v kryte a znižuje zaprášenosť pracoviska. Priemer hadice musí zodpovedať prípojke a odsávač musí mať dostatočný prietok. Odsávanie nenahrádza ochranu očí, sluchu a dýchacích ciest. Pri práci dodržiavajte pokyny výrobcu, bezpečnostné označenia a povolené materiály; samotná možnosť namontovať určitý kotúč neznamená, že stroj je vhodný pre každý materiál.
Technické parametre
| Objednávacie číslo | TS200_230V |
|---|---|
| Napájanie | 230 V / 50 Hz |
| Príkon | 1 100 W (S1) / 1 500 W (S6) |
| Otáčky pílového kotúča | 4 700 min⁻¹ |
| Pílový kotúč | 200 × 30 mm |
| Max. rez pri 90° | 60 mm |
| Max. hĺbka rezu pri 45° | 40 mm |
| Pracovný stôl | 535 × 400 mm + predĺženie 600 mm |
| Max. šírka pozdĺžneho rezu | 750 mm |
| Náklon kotúča | 0–45° |
| Prípojka odsávania | 35 / 100 mm |
| Hmotnosť – typ neuvedený | 91 kg |
| Rozmery stroja | 1 010 × 1 580 × 940 mm |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Parametre boli porovnané pre konkrétny model a elektrickú verziu. Jediná neoznačená hmotnosť sa automaticky nepovažuje za čistú. Rozmery balenia nie sú odvodené od rozmerov zmontovaného stroja.
Obsah dodávky a príprava
na inštaláciu Podľa dostupných podkladov dodávka obsahuje: 200 mm karbidový kotúč, posuvný stôl, pravítka, kryt, rozťahovací klin a stojan. Pri súpravách je rozhodujúci zoznam jednotlivých objednávacích čísel, pri bežných pílach je to aktuálna skladová konfigurácia. Pred expedíciou je vhodné potvrdiť počet kotúčov, typ stojana, pravítok a montážnych dielov, pretože príslušenstvo sa môže medzi sériami meniť.
Pre inštaláciu zabezpečte rovnú nosnú plochu, voľný priestor na vkladanie a vyberanie najdlhších dielov, zodpovedajúci elektrický okruh a trasu odsávacej hadice bez ostrých ohybov. Mobilná píla je vhodná na časté prepravovanie a stavebné práce, ťažší liatinový stroj naopak lepšie tlmí vibrácie a podporuje opakovanosť v dielni. Pre celé veľkoformátové laminované dosky môže byť vhodnejšia formátovacia píla s dlhším vozíkom a prípadne s predrezom.
Ďalšie varianty nájdete v kategórii kotúčových stolových píl. Môžete si prezrieť aj ďalšie stroje značky Holzmann. Podrobné porovnanie rezu, napájania, konštrukcie a pravítok ponúka poradenský článok Ako vybrať kotúčovú stolovú pílu na drevo.
Často kladené otázky
Aký pílový kotúč je možné použiť?
Štandardný rozmer je 200 × 30 mm. Náhradný kotúč musí zodpovedať priemeru, upínaciemu otvoru, hrúbke, maximálnym otáčkam a rozpínaciemu klinu. Geometriu zubov zvoľte podľa materiálu.
Aký hrubý materiál pílou preřízne?
Overený maximálny rez je 60 mm pri 90° a 40 mm pri 45°. V praxi si nechajte rezervu na vedenie materiálu, kvalitu kotúča a požadovanú čistotu rezu.
Je možné uviesť uvedenú hmotnosť ako čistú?
Nie. Ak zdroj výslovne nerozlišuje medzi čistou a hrubou hmotnosťou, hodnota zostáva ako typ neuvedený a do parametrického filtra sa prenesie až po potvrdení.
Je píla vhodná na veľké laminované dosky?
Závisí to od rozmerov stola, šírky rezu a opôr. Na pravidelné formátovanie celých dosiek je zvyčajne vhodnejšia formátovacia píla s posuvným vozíkom a predrezom.
