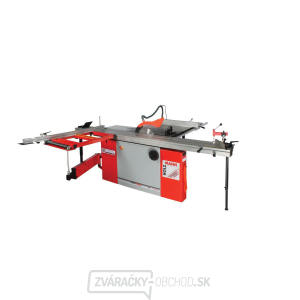

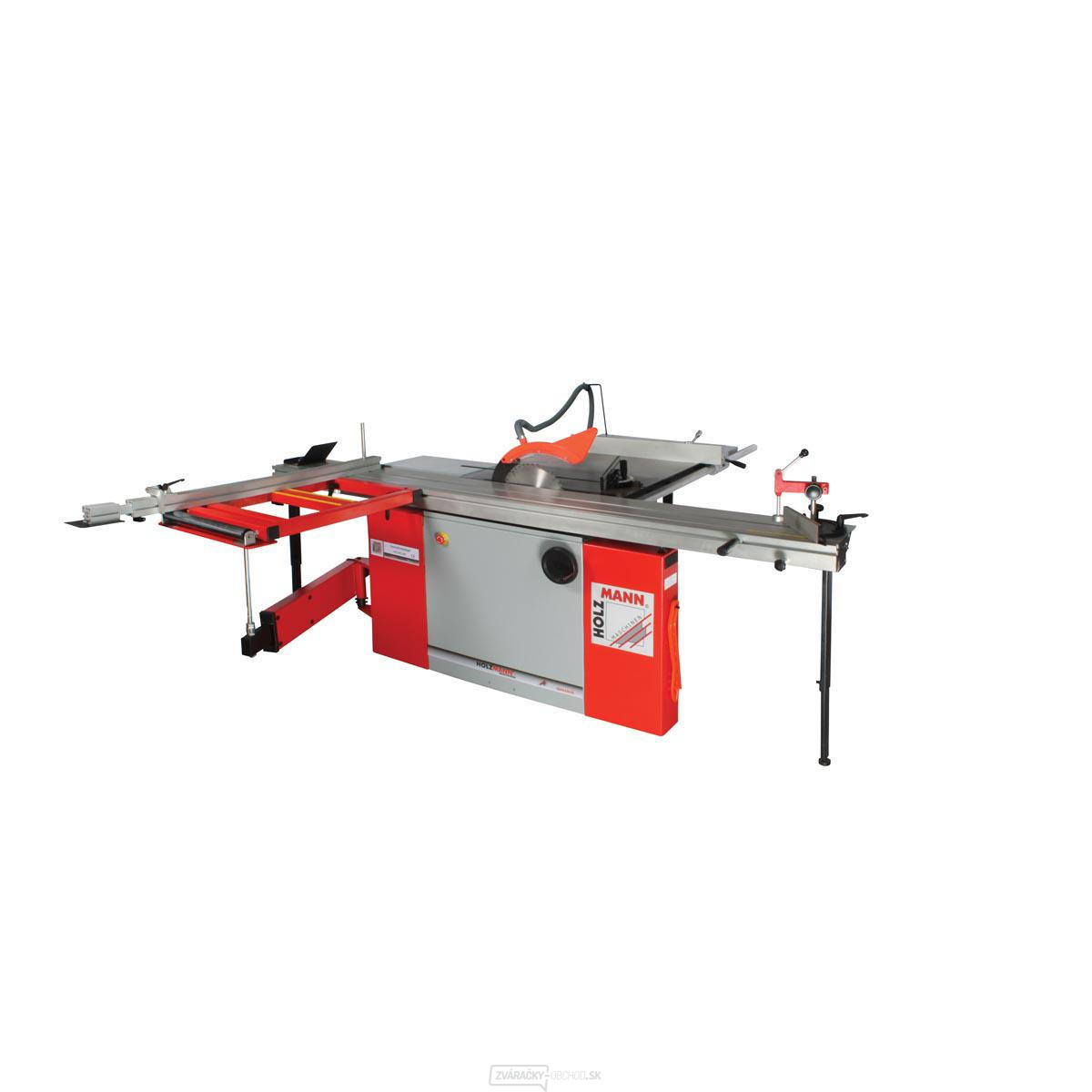

Formátovacia píla Holzmann TS315VF3200 230 V je dlhá jednofázová formátovacia píla s predrezom pre celé formáty dosiek. Tento model je určený na presné priečne, pozdĺžne a uhlové rezanie dreva aj doskových materiálov; jeho skutočná výhoda spočíva v tom, že obrobok sa vedie po definovanej dráhe a obsluha môže opakovať nastavenie s menšími odchýlkami ako pri bežnej stolovej píle. Táto verzia je jednoznačne označená ako TS315VF3200 230V, kódom TS315VF3200_230V a napájaním 230 V / 50 Hz.
Pri výbere formátovacej píly nestačí sledovať len príkon. Dôležitá je dĺžka vozíka, šírka rezu pri pravítku, výška prerezania, veľkosť opornej plochy a priestor, ktorý stroj potrebuje pri úplnom vysunutí. Pri tomto modeli má formátovacia časť rozmery 3 200 × 270 mm, rezací rozsah je 3 200 mm na dĺžku; 1 260 mm na šírku a hlavný kotúč má rozmery 315 × 30 mm. Tieto údaje boli porovnané s výrobnou dokumentáciou presného modelu; prípadné nezrovnalosti so staršími údajmi sú uvedené v samostatnom kontrolnom liste.
Stroj dosahuje najlepšie výsledky vtedy, keď je správne nastavený, vozík beží rovnobežne s rovinou kotúča a dorazy sú po montáži kalibrované skúšobným rezom. Pred objednaním je vhodné overiť priechodnú dráhu, elektrické pripojenie a výkon odsávania. Rozmery stroja alebo balenia sú 1 330 × 765 × 1 040 mm a udávaná hmotnosť je 350 kg netto / 384 kg brutto; pri ťažších variantoch je preto rozumné počítať s manipulačnou technikou.
Prečo si vybrať práve TS315VF3200 230V
- Vozík s dĺžkou 3 200 mm umožňuje formátovať dlhé dosky v jednom priechode. V praxi to pomáha udržať plynulý pracovný postup a obmedziť dodatočné vyrovnávanie hrán.
- Šírka 1 260 mm zodpovedá bežným nábytkárskym formátom. V praxi to pomáha udržať plynulý pracovný postup a obmedziť dodatočné vyrovnávanie hrán.
- Výkonný hlavný agregát a rýchly predrez zabezpečujú čistý výsledok. V praxi to pomáha udržať plynulý pracovný postup a obmedziť dodatočné vyrovnávanie hrán.
- Prehľadne overené parametre. Tabuľka vychádza z výrobného zdroja presného modelu a nerozlišuje medzi variantmi 230 V a 400 V.
Presné formátovanie, pozdĺžne rezy a práca s doskou

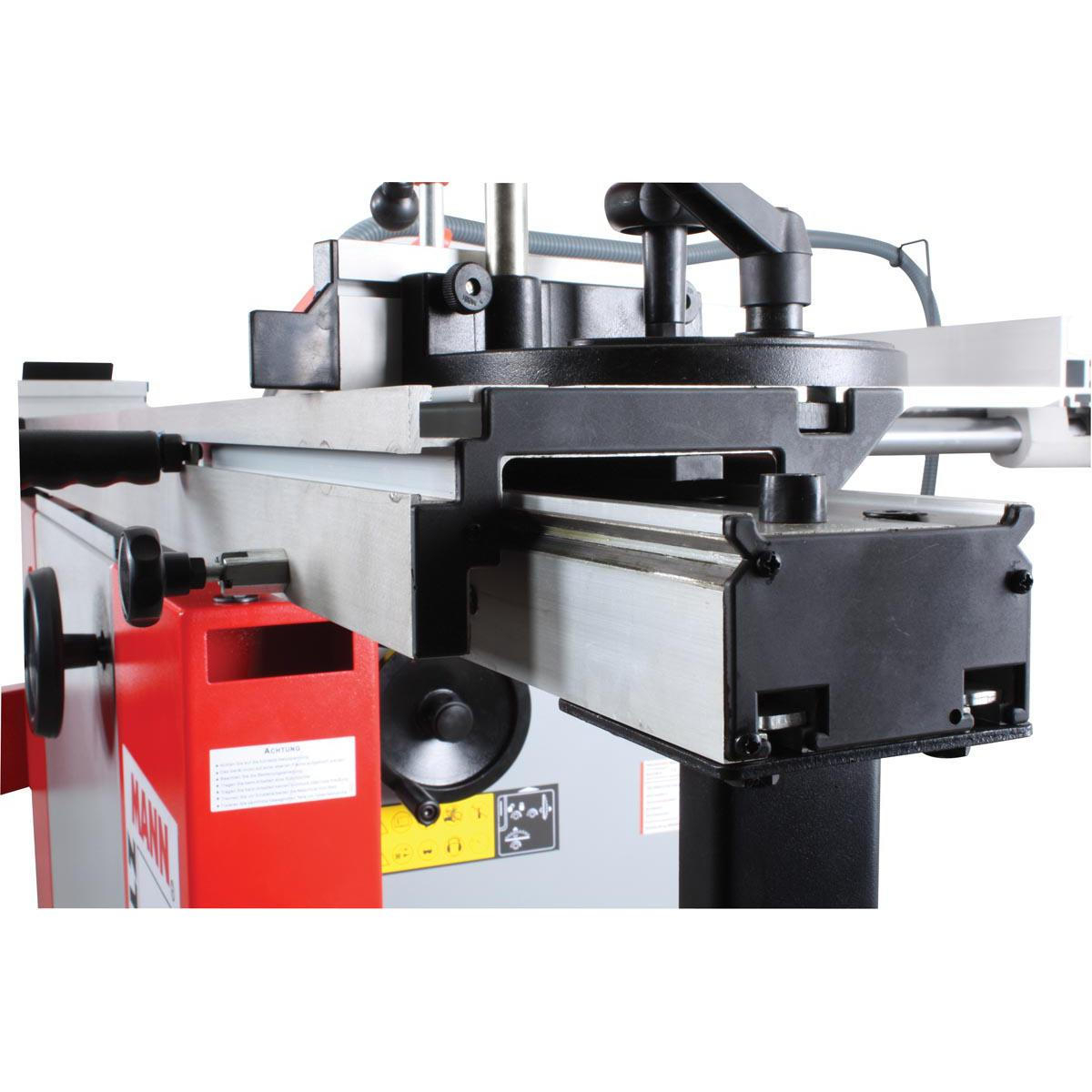

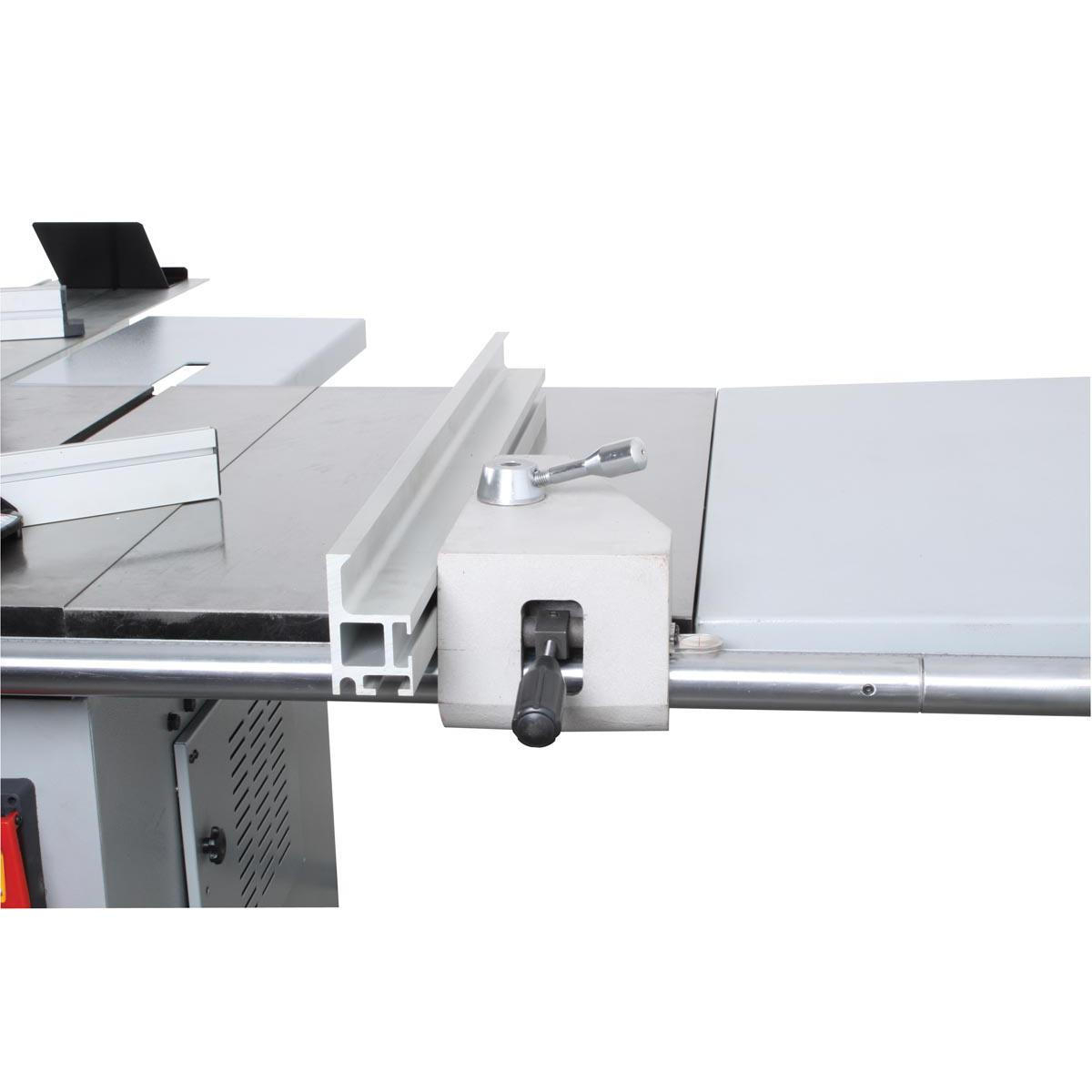

Formátovací vozík vedie materiál pri priečnom reze a zrezávaní, zatiaľ čo pozdĺžny doraz slúži na opakované rezy pásov a hranolov. Pri rozmerných doskách je zásadné rozložiť hmotnosť na hlavný stôl a výložník, nevyvíjať bočný tlak na kotúč a pred rezom očistiť materiál od kovových častí. Kapacita 100 mm pri 90° a 75 mm pri 45° určuje, aký hrubý diel je možné spracovať pri kolmom a šikmom nastavení.
Hlavný kotúč pracuje pri otáčkach 4 500 min⁻¹. Voľba počtu zubov a geometrie musí zodpovedať materiálu: iný kotúč je vhodný na rýchle pozdĺžne rezanie masívneho dreva, iný na rezanie laminátu alebo dýhovaných dosiek s viditeľnou povrchovou vrstvou. Predrezová jednotka (100 mm; 8 500 min⁻¹) najskôr naruší spodnú dekoratívnu vrstvu a hlavný kotúč potom dokončí rez s menším rizikom vytrhnutia.
Stabilita, nastavenie a odsávanie
Pracovný stôl má rozmery 800 × 820 mm a pracovnú výšku 850 mm. Po montáži je potrebné skontrolovať rovinnosť stolov, vôľu vozíka, kolmosť priečneho dorazu a súbežnosť pozdĺžneho pravítka. Pri opakovaných dieloch odporúčame vykonať skúšobný rez, zmerať uhlopriečky a až potom nastaviť dorazovú stupnicu. Toto krátke nastavenie je dôležitejšie ako spoliehanie sa iba na polohu ukazovateľa z prepravy.
Odsávanie je riešené s priemerom 100 mm. Správny prietok zlepšuje viditeľnosť rezu, znižuje množstvo pilín v mechanizme a prispieva k stabilnejšiemu chodu vozíka. Hadica by mala byť čo najkratšia, bez zbytočných ostrých ohybov a s prierezom zodpovedajúcim hrdlu. Odsávanie nenahrádza ochranný kryt, rozrezávací klin ani osobné ochranné prostriedky.
Čo je súčasťou dodávky
Štandardná zostava obsahuje hlavný kotúč, predrez 100 mm, výložník, stoly, pozdĺžny a teleskopický doraz, vyrovnávaciu pätku a excentrický pritlak. Pred prevzatím a montážou odporúčame porovnať dodací list s aktuálnym sortimentom výrobcu, pretože príslušenstvo sa môže líšiť v závislosti od výrobnej série alebo obchodného balenia. Spotrebné nástroje vždy vyberajte podľa priemeru, upínacieho otvoru, maximálnych povolených otáčok a smeru otáčania.
Technické parametre
| Napájanie | 230 V / 50 Hz |
|---|---|
| Výkon motora | S1 3 800 W; S6 5 100 W |
| Hlavný pílový kotúč | 315 × 30 mm |
| Otáčky hlavného kotúča | 4 500 min⁻¹ |
| Predrez | 100 mm; 8 500 min⁻¹ |
| Max. rez 90° | 100 mm |
| Max. hĺbka rezu 45° | 75 mm |
| Formátovací vozík / podvozok | 3 200 × 270 mm |
| Rezná kapacita / pravítko | dĺžka 3 200 mm; šírka 1 260 mm |
| Pracovný stôl | 800 × 820 mm |
| Pracovná výška | 850 mm |
| Odsávanie | 100 mm |
| Hmotnosť | 350 kg netto / 384 kg brutto |
| Rozmery / balenie | balenie 1 330 × 765 × 1 040 mm |
| EAN | 9120039904535 |
Pre koho je píla vhodná
Formátovacia píla Holzmann TS315VF3200 230 V je vhodná pre používateľov, ktorí poznajú rozmery svojich typických dielov a požadujú presnejšie vedenie než pri základnej stolnej píle. Pred nákupom porovnajte najdlhší rez s dĺžkou vozíka, najširší pozdĺžny rez s dosahom pravítka a výšku materiálu s rezom pri požadovanom uhle. Zohľadnite tiež priestor pre obsluhu pred strojom, za strojom a na strane výložníka; pôdorys samotného tela uvedený v katalógu nie je totožný s bezpečným pracovným priestorom.
Pri práci používajte ochranu zraku a sluchu, vhodné odsávanie a posúvače. Obrobok vedte plynulo bez násilného tlačenia, ruky držte mimo reznej dráhy a pred výmenou kotúča alebo nastavením odpojte stroj od napájania. Pri trojfázových variantoch musí odborná osoba po zapojení overiť správny smer otáčania.
Často kladené otázky
Je model TS315VF3200 230 V vhodný na laminát?
Áno, ak sa používa správny ostrý kotúč, presne nastavené vedenie a plynulý posuv. Samostatný predrez je pre obojstranne čistú hranu výraznou výhodou, musí však byť presne nastavený na šírku aj výšku voči hlavnému kotúču.
Koľko miesta je potrebné okolo stroja?
Počítajte nielen s rozmermi balenia 1 330 × 765 × 1 040 mm, ale aj s plným pohybom vozíka, výložníka a najdlhšieho spracovávaného dielu. Bezpečný priestor pre pohyb nesmie zasahovať do dráhy materiálu.
Aké odsávanie zvoliť?
Výstup stroja má priemer 100 mm. Odsávač musí mať zodpovedajúci prietok a podtlak; výkon znižujú dlhé hadice, malé redukcie a zanesený filter.
Je potrebné pílu po dodaní nastaviť?
Áno. Po inštalácii skontrolujte rovinnosť stolov, súbežnosť vozíka, kolmosť dorazu, rozťahovací klin a pomocou skúšobného rezu overte rozmery aj uhol. Nastavenie po preprave je bežnou súčasťou uvedenia formátovacej píly do prevádzky.
