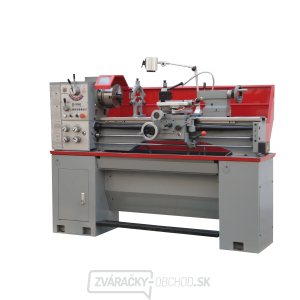

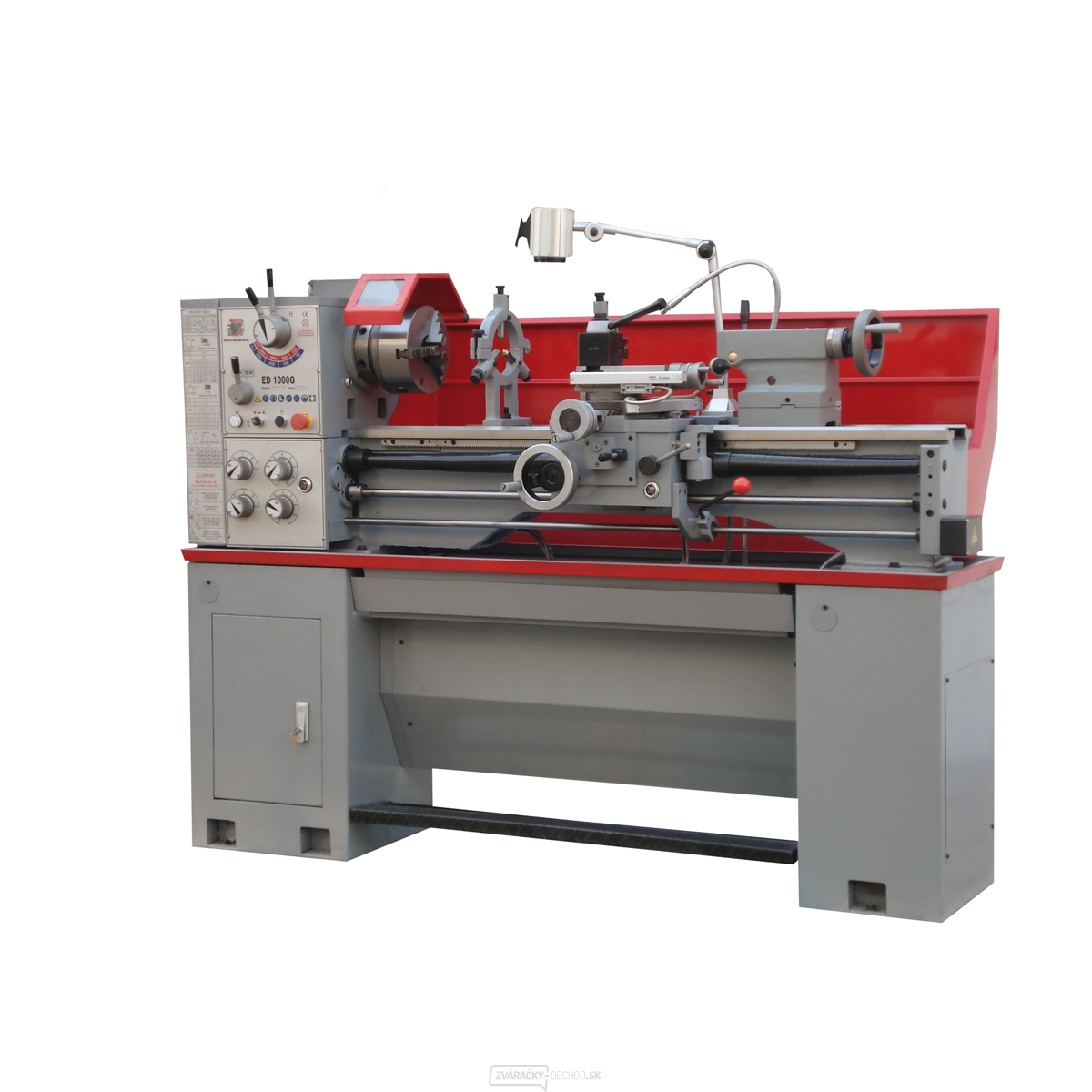

Sústruh na kov ED1000G 400V

  • s radením
  • Univerzálny, zvlášť stabilné vedenie a ťažný vretenový sústruh
  • ideálny pre použitie vo výrobných, výrobných a školiacich centrách
  • Štandardné nadrozmerný otvor vretena o Ø 52 mm umožňuje obrábanie veľkých priemerov hriadeľa
  • elektromagnetická nožný brzda - pre maximálnu bezpečnosť a minimálne neproduktívne časy vďaka okamžitému zastaveniu vretena
  • indukčne tvrdené a precízne vedené vedenie hranolového lože
  • Extrémne hladký chod vďaka precízne spracovaným komponentom ozubeného kolesa a lôžka stroje odliate vibráciami
  • Ozubené koleso a hlavné vreteno tvrdené a presne brúsené, beží v olejovom kúpeli
  • dynamicky vyvážené hlavné vreteno, vysoká centrovanie vretena (
  • rýchla a jednoduchá zmena rýchlosti pomocou radenia
  • Camlock upevnenie vretena D1-5 podľa DIN 55029
  • Koník možno posunúť o +/- 5 mm pre sústruženie kužeľa
  • Vodítka možno ľahko nastaviť pomocou V-líšt
  • Skúsený používateľ si môže vybrať z 32 metrických (0,45-10 mm) a
  • Voľne si zvoľte 20-palcové stúpanie závitu (2,25-40 Gg/1").

Rozsah dodávky:

  • 3 čeľusťové skľučovadlo 200 mm
  • 4 čeľusťová čelná doska Ø 200 mm s otočnými čeľusťami
  • ochranný kryt skľučovadla
  • upínacie disk Ø 250 mm
  • 2x pevný stredový bod MT4
  • redukčná objímka MT 6/4
  • pevný rámček
  • otočný rámček
  • halogénová žiarovka stroje
  • zadná stena čipu
  • systém chladenia
  • základňa s brzdou
  • 1 Sada rýchlostných stupňov
  • ovládacie nástroje

Technické parametre:

Výkon motora S1 vo W: 1500
Výkon motora S6 vo W: 2100
Napätie: 400V
Výška postele v mm: 305
Šírka postele v mm: 187
Palcový závit: 2,25-40
Metrický závit v mm/r: 0,45-10
Max. Nástrojový držiak: 20x20mm
Rýchlosť otáčania vretena v min-1: 70-1900
Max. Priemer hojdačky bez mostíka v mm: 470
Max. Obvodový priemer priečneho suportu v mm: 198
Kužeľ koníka: MK4/MT4
Držiak vretena: MK6
Vŕtanie vretena v mm: 52
Pozdĺžny pojazd v mm: 810
Pozdĺžny posuv: (16) 0,078 - 1,044
Zdvih v mm: 100
Krížový posuv rolovacej dráhy v mm: 190
Cestovné horný sklz v mm: 88
Vzdialenosť medzi stredmi v mm: 1000
Max. Obvodový priemer lôžka v mm: 360
Výška stredu v mm: 180
Hmotnosť v kg: 680
Dĺžka balenia v mm: 1940
Šírka balenia v mm: 760
Výška balenia v mm: 1520
