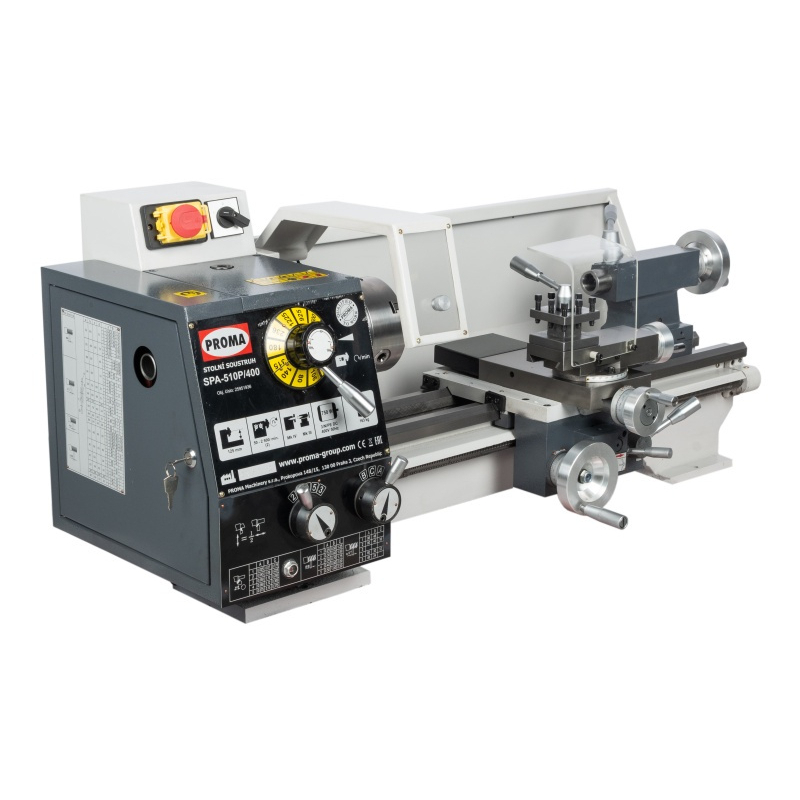

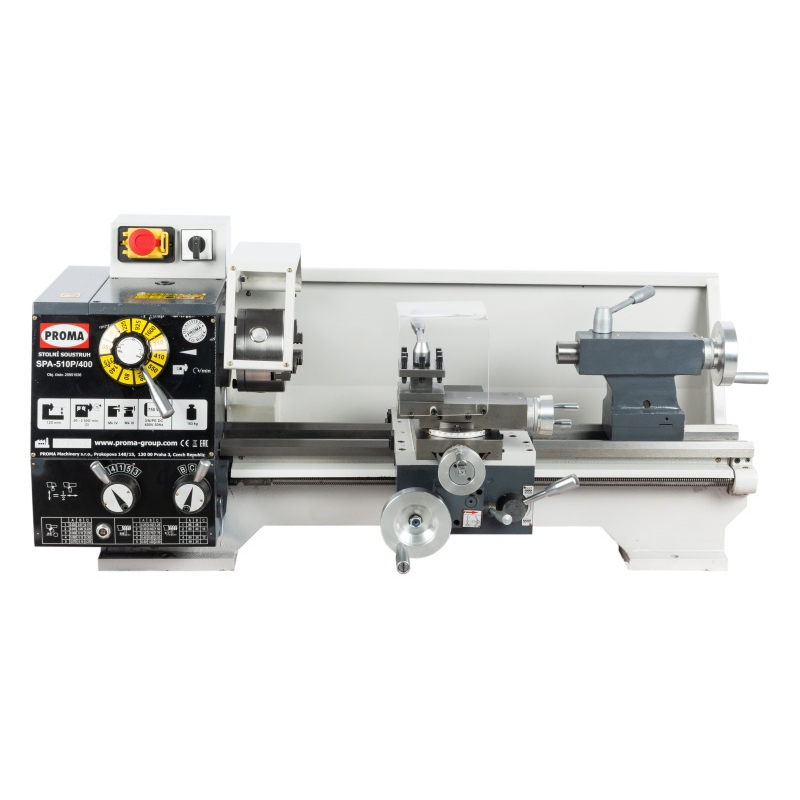

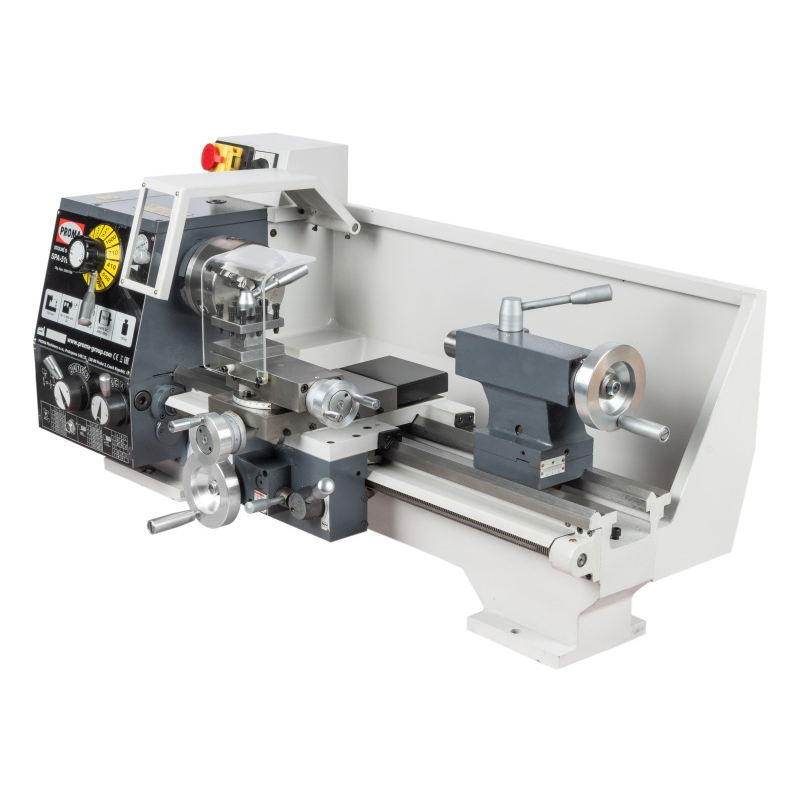

SPA-510P/230 je univerzálny sústruh určený pre jemnú mechaniku, nástrojárske dielne, údržbu a školskú výučbu. Ponúka sústružný priemer nad ložiskom 250 mm, sústružnú dĺžku 500 mm a automatický pozdĺžny aj priečny posuv. Variant s napájaním 230 V a príkonom motora 750 W je vhodný pre pracoviská, ktoré potrebujú kompaktný sústruh s mechanickou prevodovkou.
Stroj umožňuje kombinovať ručné vedenie nástroja so strojovým posuvom. Pri jednotlivých úpravách oceníte priame ovládanie posuvov, pri dlhších operáciách využijete automatický pohyb. Dvanásťstupňová prevodovka uľahčuje zmenu otáčok pomocou radiacich prvkov bez prekladania klinového remeňa.
Pre kusovú výrobu, opravy a výučbu
Sústruh nájde uplatnenie pri výrobe a úpravách rotačných súčiastok, napríklad čapov, puzdier alebo menších hriadeľov. Pracovné rozsahy zodpovedajú dielňam, ktoré spracúvajú rôzne menšie diely a potrebujú priebežne meniť upnutie aj pracovný postup. Uplatní sa aj v odborných školách, kde je dôležitý prístup k ručnému ovládaniu a možnosť pracovať so strojovými posuvmi.
Priemer sústruženia nad suportom je 150 mm. Tento rozmer je pri plánovaní práce rovnako dôležitý ako priemer nad ložiskom: určuje priestor na otáčanie dielu v mieste suportu. Pred výberom stroja preto posudzujte nielen samotný polotovar, ale aj polohu nástroja a spôsob jeho prístupu k obrábanej ploche.
Automatický posuv v oboch smeroch
Podélny automatický posuv využijete pri obrábaní pozdĺž osi obrobku. Priečny automatický posuv pomáha pri pohybe nástroja smerom k osi, napríklad pri obrábaní čela. Obsluha tak nemusí počas celého príslušného cyklu otáčať ručným kolieskom.

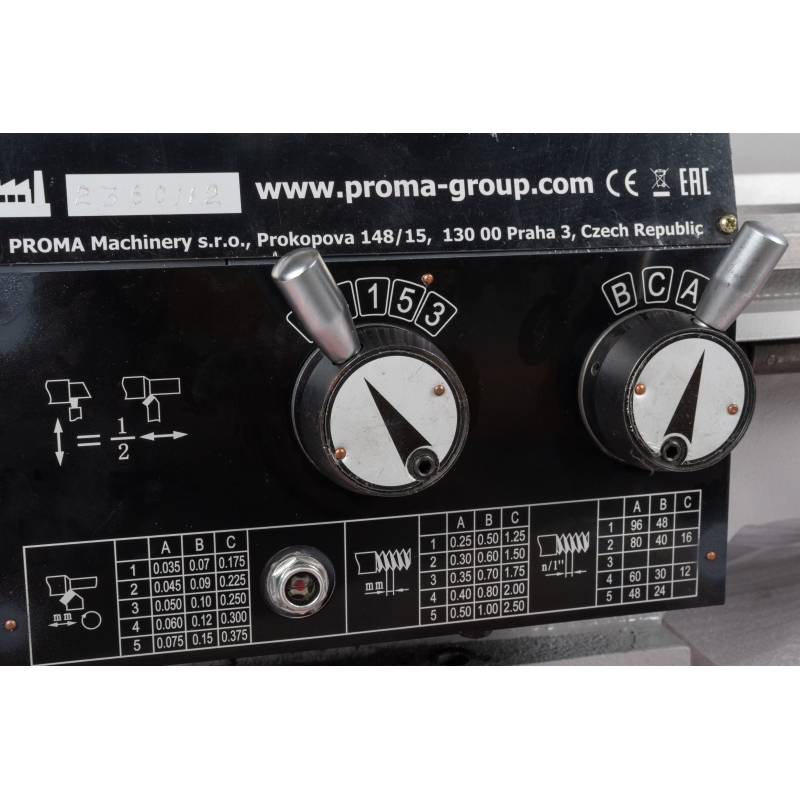

Možnosť výberu veľkosti posuvu umožňuje prispôsobiť pohyb nástroja konkrétnej operácii. Pre pozdĺžny posuv je k dispozícii 15 stupňov. Pri príprave práce je potrebné zosúladiť posuv s nástrojom, materiálom a požadovaným povrchom; samotná automatizácia pohybu nenahrádza správne nastavenie obrábania.
Mechanická prevodovka a vedenie posuvov

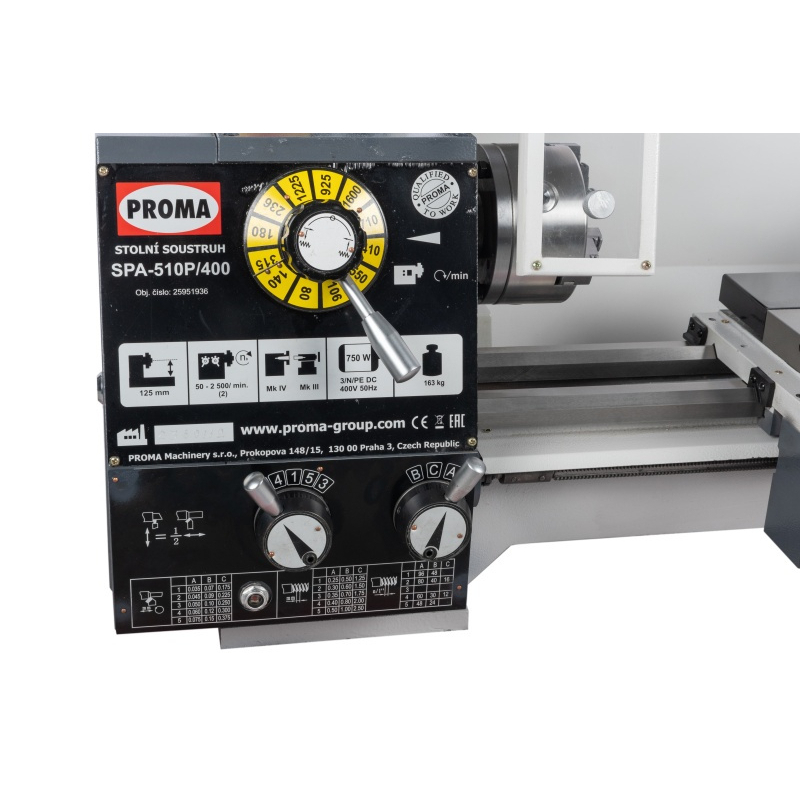

Otáčky sa menia pomocou radiacich prvkov prevodovky. To zjednodušuje prechod medzi operáciami s rôznymi požiadavkami na rýchlosť vretena. Mechanické ovládanie oceníte najmä pri častom striedaní obrobkov a pri výučbe práce s prevodmi.

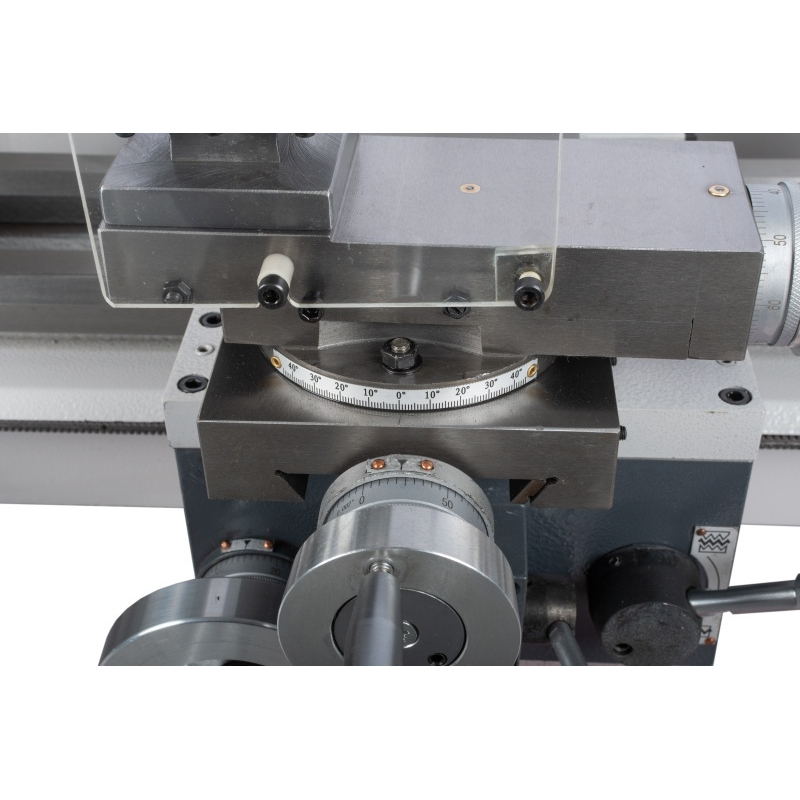

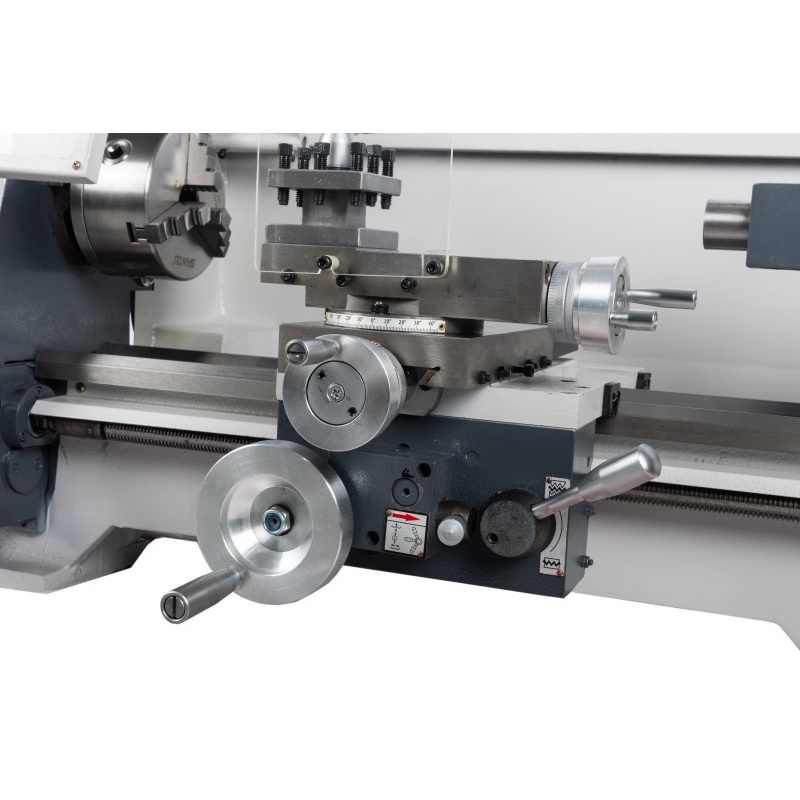

Lože má indukčne kalené a brúsené vedenie. Ručné koleso posuvu je vybavené jemnou stupnicou na nastavovanie pohybu nástroja. Pri dokončovaní rozmerov môžete pracovať po menších krokoch a výsledok priebežne kontrolovať vhodným meradlom.
Upevnenie obrobku a pracovný priestor

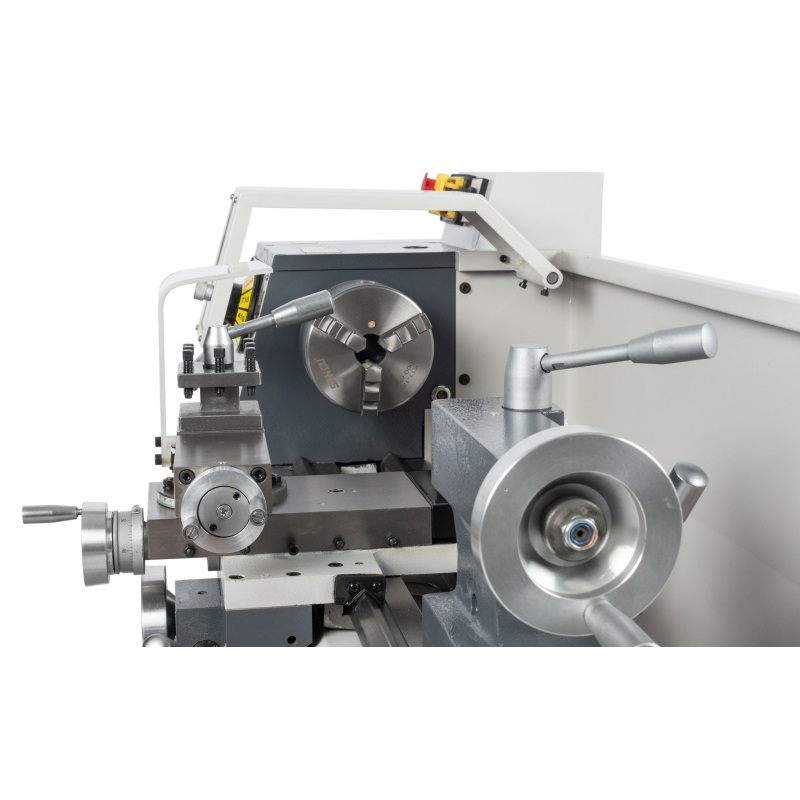

Súčasťou dodávky je trojčelusťové skľučovadlo s priemerom 125 mm s vonkajšími aj vnútornými čelusťami. Priemer vretena 26 mm je podstatný pre prácu s tyčovým materiálom. Neznamená to však najväčší priemer, ktorý je možné upnúť do skľučidla.
Dĺžku sústruženia 500 mm posudzujte spolu s celou pracovnou zostavou. Upevnenie, podoprenie obrobku a prípadný vŕtací nástroj môžu znížiť využiteľný priestor. Pre plánovanie dosahu nástroja sú dôležité aj samostatné posuvy pozdĺžneho a priečneho suportu a nožových saní.
Hlavné výhody
- Automatický pozdĺžny aj priečny posuv pre vedenie nástroja v oboch smeroch.
- Dvanásťstupňová prevodovka s reguláciou otáčok pomocou radiacich prvkov.
- Kalené a brúsené vedenie lože pre každodennú prácu v dielni.
- Napájanie 230 V pri tejto variante sústruhu.
- Sklíčidlo, pevné hroty a montážne náradie sú súčasťou dodávky na prípravu pracovného vybavenia.

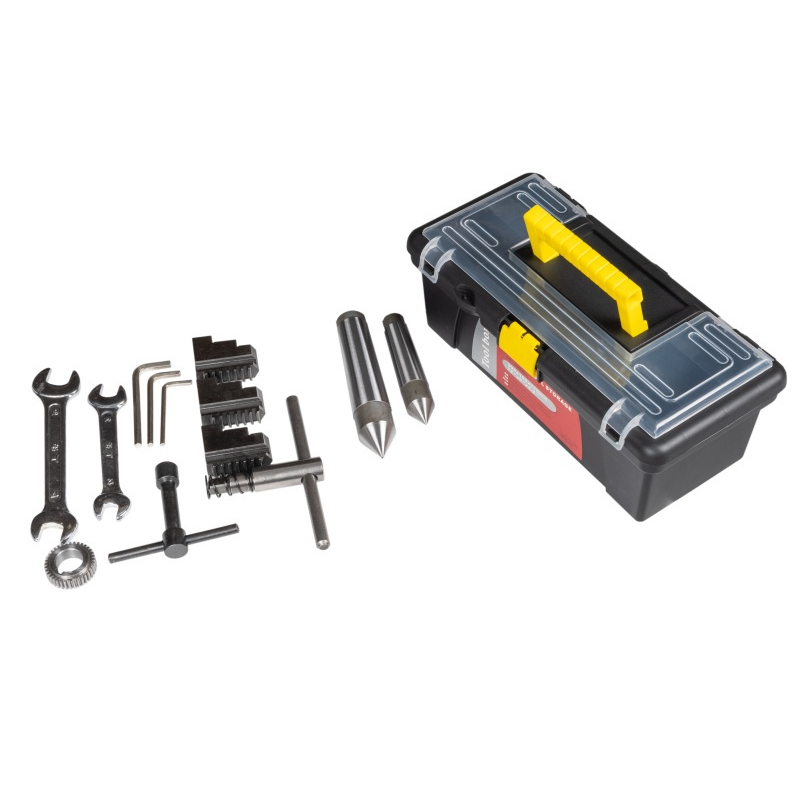

Obsah dodávky
- Univerzálny sústruh SPA-510P/230.
- Trojčelustné skľučovadlo 125 mm namontované na stroji, s vonkajšími aj vnútornými čelusťami a kľučkou.
- Jeden pevný hrot MK4 a jeden pevný hrot MK3.

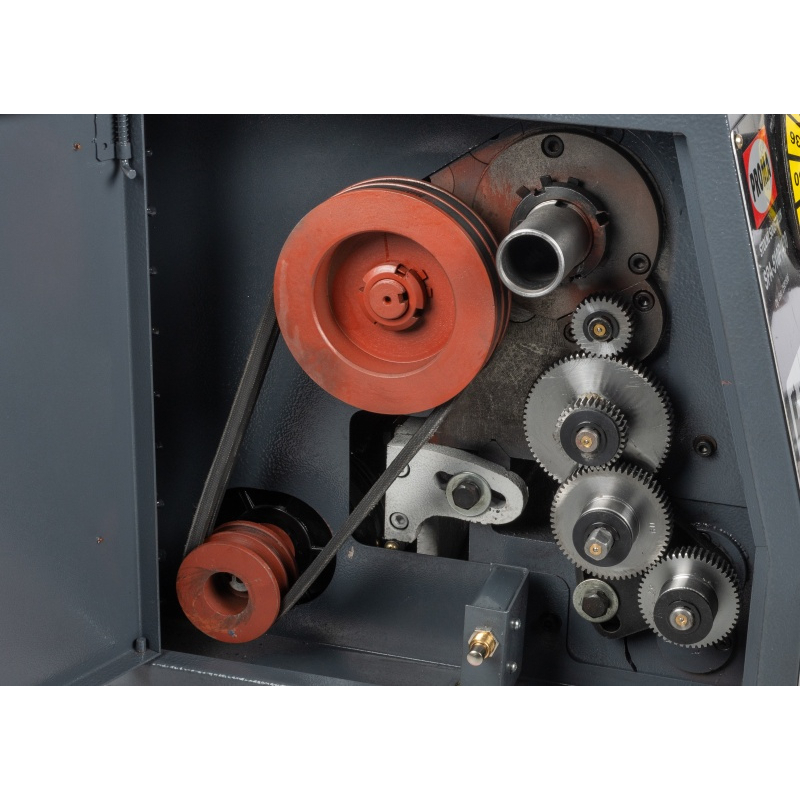

- Ozubené koleso s 36 zubami; ďalšie tri kolesá sú na stroji.
- Kľučka na utiahnutie skrutiek rezných hláv.
- Imbusové kľúče 4, 5 a 6 mm.
- Dva ploché kľúče 12–14 a 17–19 mm.
- Olejnička a kufrík.
Ako voliteľné príslušenstvo je možné doplniť pevnú alebo posuvnú lunetu pre SPA-510P, otočný hrot MK3 alebo vhodné sústružnícke nože. Tieto doplnky sa objednávajú samostatne podľa plánovaných operácií.
Technické parametre
| Napájacie napätie | 230 V |
|---|---|
| Príkon motora | 750 W |
| Priemer otáčania nad ložiskom | 250 mm |
| Priemer otáčania nad suportom | 150 mm |
| Dĺžka sústruženia | 500 mm |
| Priemer upínacieho puzdra | 125 mm |
| Priemer vretena | 26 mm |
| Zdvih vretena | 75 mm |
| Počet rýchlostných stupňov | 12 |
| Rozsah metrických závitov | Stúpanie 0,25–2,5 mm |
| Automatický pozdĺžny posuv | 0,035–0,375 mm/ot. |
| Počet stupňov pozdĺžneho posuvu | 15 |
| Automatický priečny posuv | 0,0175–0,188 mm/ot. |
| Maximálny zdvih pozdĺžneho suportu | 480 mm |
| Maximálny posuv priečneho suportu | 95 mm |
| Maximálny posuv nožových saní | 55 mm |
| Vzdialenosť od hlavy noža k osi sústruženia | 14 mm |
| Šírka lože | 140 mm |
| Rozmery stroja (D × Š × V) | 1 070 × 460 × 490 mm |
| Hmotnosť stroja | 120 kg |
Príprava miesta v dielni
Pre stroj pripravte pevný a stabilný podklad. K jeho rozmerom pripočítajte priestor pre obsluhu ručných koliesok, manipuláciu s obrobkom a prístup pri údržbe. Pri plánovaní prepravy do dielne zohľadnite hmotnosť sústruhu a vhodný spôsob manipulácie. Inštaláciu aj elektrické pripojenie vykonajte podľa návodu.
Ďalšie stroje si môžete porovnať v kategórii univerzálne sústruhy na kov. Prezrite si tiež ponuku značky PROMA. Pri výbere pracovných rozsahov, posuvov a príslušenstva vám pomôže poradňa Ako vybrať sústruh.
Často kladené otázky
Má sústruh automatický posuv v oboch smeroch?
Áno. Štandardná výbava zahŕňa automatický pozdĺžny aj priečny posuv. K dispozícii je aj ručné ovládanie posuvov.
Je pri zmene otáčok potrebné prelaďovať remeň?
Nie. Otáčky sa volia pomocou radiacich prvkov dvanásťstupňovej mechanickej prevodovky.
Aké upínacie zariadenie je súčasťou dodávky?
Trojčelusťové skľučidlo s priemerom 125 mm s vonkajšími aj vnútornými čelusťami a ovládacou kľučkou.
Potrebuje model SPA-510P/230 trojfázové napájanie?
Táto verzia je určená pre napájanie 230 V. Príkon motora je 750 W.
