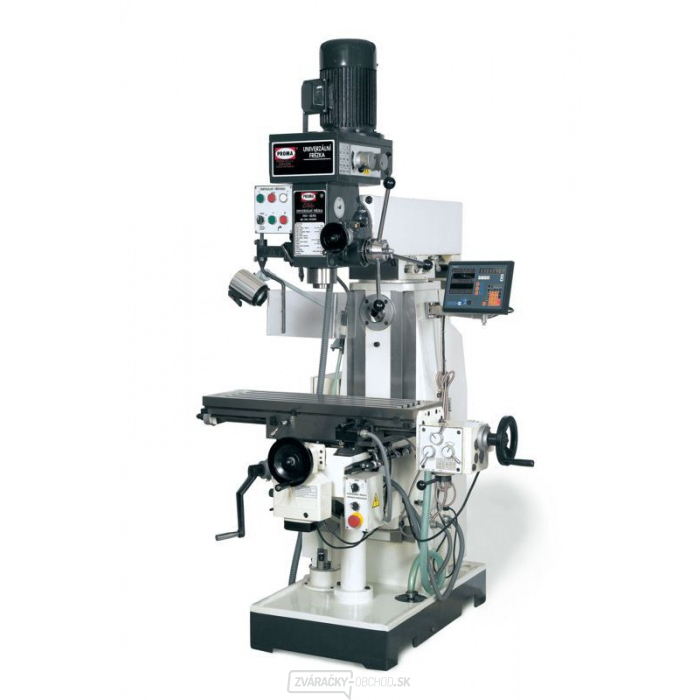

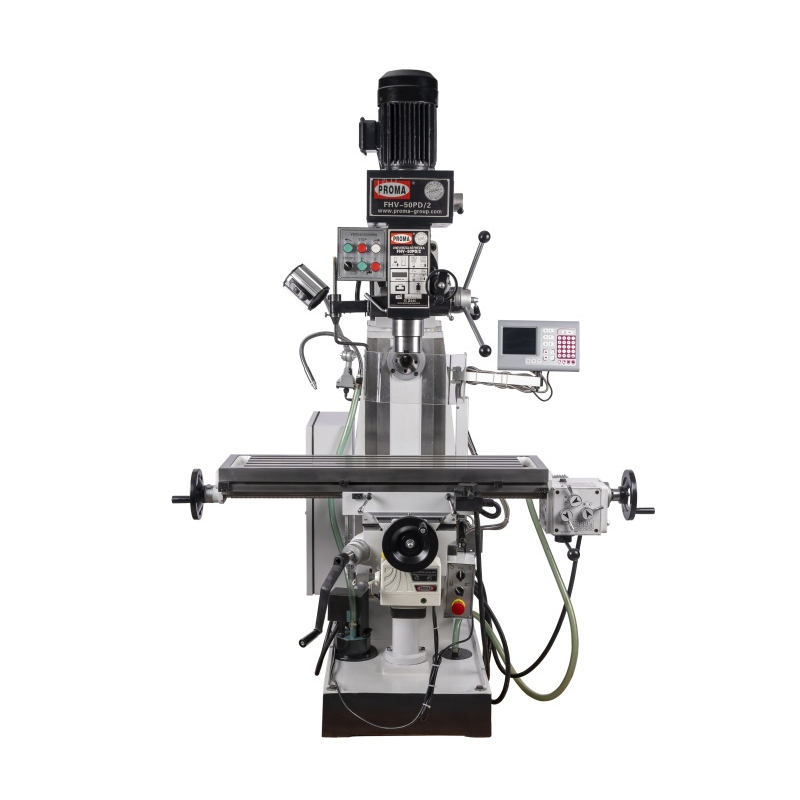

Univerzálna frézka FHV-50PD/2 je určená pre širokú škálu bežných frézovacích operácií. Tuhá konštrukcia zabezpečuje dostatočnú kvalitu opracovania oceľových materiálov, liatiny, farebných kovov a ďalších materiálov v takmer všetkých pracovných režimoch. Široký rozsah otáčok vretena navyše umožňuje použiť stroj aj na vŕtacie a vyvrtávacie operácie. Pohyb stola je ovládaný ručnými kolesami cez pohybové skrutky s maticami, alebo za použitia automatického posuvu.
Hlavné výhody
- Optimálna pre kusovú a malosériovú výrobu
- Vertikálne aj horizontálne vreteno
- Vysoká presnosť behu vretena v presných kuželíkových ložiskách
- Pravý a ľavý chod vretena
- Rozmerný krížový stôl s T-drážkami a opracovanou upínacou plochou
- Základňa stroja v ťažkom prevedení z liatiny na prácu bez vibrácií
- Rybinové vedenie na osiach X, Y, Z s vymedzením vôľou klinovými lištami
- Veľký rozsah počtu otáčok a veľkosti posuvu
- Frézka je vybavená automatickým posuvom (vrátane rýchloposuvu) stola v osiach X/Y
- Digitálne odmeriavanie polohy pre všetky tri osi
Súčasti dodávky Univerzálna frézka FHV-50PD/2:
- Digitálne odmeriavanie a zobrazenie polôh v osiach X/Y/Z
- Upínacia skrutka M 16 vo vreteni
- Chladiaci systém
- Automatický posuv stola v osiach X/Y
- Redukcia ISO 40/MK 3
- Redukcia MK 3/2
- Dlhý frézovací tŕň 27 mm
- Horizontálne oporné ložisko
- Nastaviteľný ochranný kryt
- Ochranný kryt pre horizontálne frézovanie
- Pracovné svetlo
- Servisné a obslužné náradie
Technické dáta:
| Napätie | 400 V |
| Príkon horizontálneho motora | 1,5 kW |
| Príkon vertikálneho motora | 0,85 kW |
| Max.odporúčaný Ø vŕtania | 50 mm |
| Max.odporúčaný Ø horizont.fréz. | 100 mm |
| Max.odporúčaný Ø vertik.fréz. | 40 mm |
| Max.odporúčaný Ø fréz.hlavy | 100 mm |
| Rozmer stola | 1 000 x 240 mm |
| Kužeľ vretena | ISO40 |
| Otáčky vretena - horizontálneho | 60/140/175/200/270/460/690/1090/1350 min. |
| Počet otáčok (horizont.) | 9 stupňov |
| Otáčky vretena - vertikálneho | 115/230/290/360/580/720/875/1750 min. |
| Počet otáčok (vertikál.) | 8 stupňov |
| Vzdial.vretena od stĺpa | 200 - 700 mm |
| Vzdial.vretena od stola | 65 - 365 mm |
| Priečny posuv stola | 230 mm |
| Pozdĺžny posuv stola | 460 mm |
| Max. priemer vŕtania | 50 mm |
| "T" drážka | 14 mm |
| Jeden dielik noniusu - pozdĺžny posuv stola | 0,05 mm |
| Jeden dielik noniusu - priečny posuv stola | 0,02 mm |
| Jeden dielik nóniusu - zvislý posuv stola | 0,02 mm |
| Jeden dielik noniusu - jemný posuv vretena | 0,05 mm |
| Strojný posuv pozdĺžny a priečny | Áno |
| Digitálne odmeriavanie v osi X, Y, Z | Áno |
| Rozmery stroja (dx š xv) | 1 280 x 1 100 x 1 920 mm |
| Digitálne odmeriavanie osi - X, Y, Z | ÁNO |
Váhy a miery:
| Celková váha vrátane obalu | 1100.0 kg |
| Čistá váha | 950.0 kg |
| Šírka/Výška/Hĺbka | 1150/2220/1340 mm |
