Typ deliacej hlavy DH-125/3 je vhodný na frézovanie, brúsenie a vŕtanie. Hladká deliaca doska s 24 zárezmi umožňuje priame delenie 2, 3, 4, 6, 8, 12 a 24. Nepriame delenie (šnekový prevodový pomer 1:40) je možné vykonávať všetky delenia až do 50 a mnoho nad 50. Delenie mimo rozsah nepriameho delenia sa dosahuje 1000. Tabuľka delenia dodávaná s každou hlavou uvádza všetky delenia až do 380.
Deliaca hlava DH-125/3
kombinuje tuhosť s presnosťou. Vreteno sa otáča v presných kuželíkových ložiskách prakticky bez vôle. Na rozdiel od konvenčných konštrukcií je priama deliaca doska uložená na kužeľovom prednom deliacom vretene. Deliaca hlava a vreteno je možné natáčať z horizontálnej do vertikálnej polohy. Deliace vreteno, šnekový čap s priamym delením sú kalené a brúsené, rovnako ako dve dosky nepriameho delenia, strediace prvky a nepriamy deliaci čap. Šnekové koleso je vyrobené zo špeciálneho tvrdého fosforového bronzu. Slimák a šnekový bicykel, rovnako ako väčšina ostatných rotujúcich častí, sa otáča v olejovom kúpeli.
Hlavné výhody
- Vretená v presných kuželíkových ložiskách
- Kalený a brúsený slimák z nerezovej ocele
- Šnekové koleso z fosforového bronzu
- Prevodový pomer 40:1
- Sklopná od -10° do +90°
- Priame delenie po 24
- Dve dosky pre nepriame delenie (A 15, 16, 17, 18,19, 20 a B 21, 23, 27, 29, 31, 33)
- Všetky delenia od 2 do 50, možnosť ďalších delení od 52 do 380

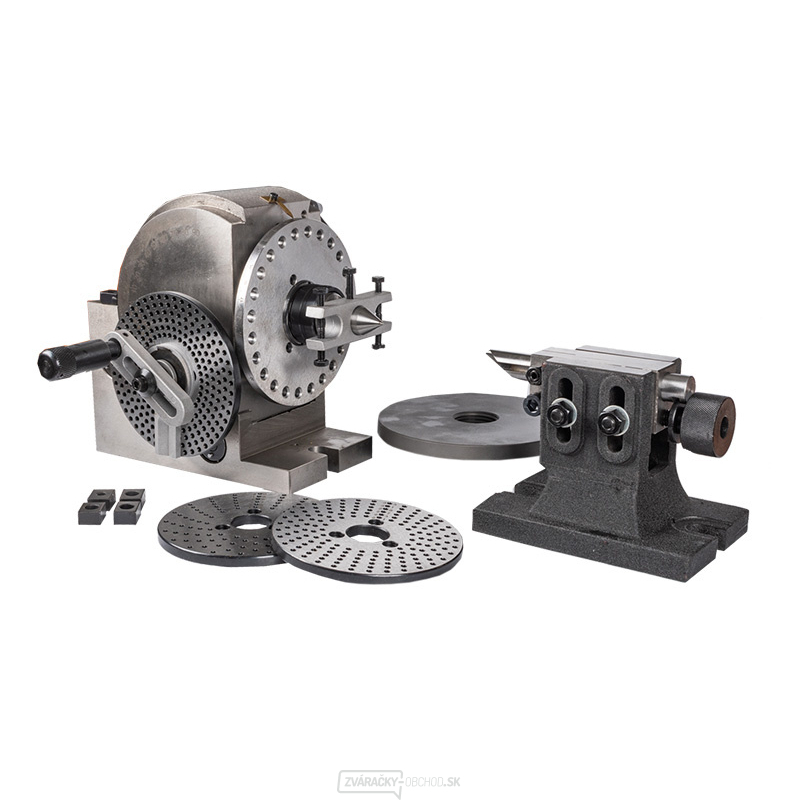

Súčasti dodávky Deliace hlavy PROMA DH-125/3
- Výškovo nastaviteľný koník
- 2 deliace dosky na priame delenie
- Pevný hrot s unášačom
- Upínacie kamene 4ks
- Skrutky upínacích kameňov 4ks
- Upínacie puzdro
- Samostatná príruba 160 mm
Technické parametre:
Výška hrotu: 128 mm
Priechod vretena: 20 mm
