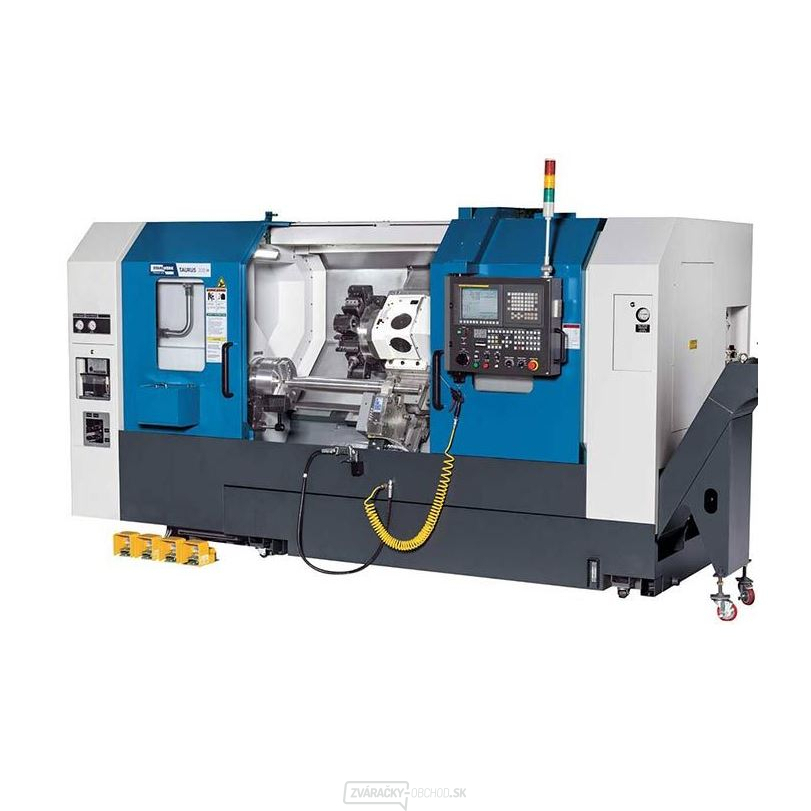

CNC sústruh so šikmým lôžkom Taurus 300 LM

lože stroja

  • silne rebrované šikmé lôžka so sklonom 45 ° s širokými plochými vedeniami vykazuje veľmi silné potlačenie vibrácií, napr. pri obrábaní s prerušovaným rezom
  • konštrukcia poskytuje dostatok priestoru a veľkú oblasť použitia nástrojov a tiež zlepšené odstraňovanie triesok
  • široké as maximálnou dĺžkou vedenia navrhnuté sedlo suportu dosahuje v porovnaní s iným prevedením zreteľne vyššiu stabilitu pri výrazne zníženej náchylnosti k vibráciám
  • guličkové ložiská sú spojené s výkonnými pohonmi pomocou spojok s bezstratovým prenosom, obojstranné uloženie zaisťuje vysokú axiálne a radiálne tuhosť, minimalizuje odchýlky spôsobené zahrievaním a predpätím vretien

hlavné vreteno a vreteník

  • stabilita a minimálne vplyvy premenné prevádzkovej teploty boli dosiahnuté inovatívne masívnou konštrukciou vretenové hlavy
  • tepelná stabilita je dosiahnutá striktne symetrickým usporiadaním a chladiacimi štruktúrami, ktoré zaisťujú cirkuláciu vzduchu okolo celého vretena
  • hlavné vreteno je tiež navrhnuté pre náročné zaťaženie a dlhodobo zachovávané presnosť, s presnými dvojradovým valčekovými ložiskami na oboch stranách a dodatočnými guličkovými ložiskami s kosouhlým stykom na oboch stranách čelných ložísk

koník

  • stabilný koník pre obrábanie hriadeľov umožňuje flexibilitu pri ich výrobe
  • konštrukcia s 2 dodatočnými vedeniami dovoľuje bezkolíznu pohyby koníka, tiež tu poskytujú jednak veľké dĺžky vedenia, tak i vynikajúca stabilita a presnosť vedenia, výhodné odozvy na vibrácie, zvlášť pri ťažkom obrábaní
  • automatický koník môže byť dodaný ako voliteľné príslušenstvo

vybavenie

  • rýchly revolver EWS so servomotorom High-Torque a obojsmerná voľba nástroje dovoľuje najkratšie možné časy výmeny nástroja
  • solídne konštrukcie a silné upnutie eliminuje vibrácie takmer úplne a umožňuje tým výrazné zvýšenie životnosti nástroja
  • silný hlavný pohon pre frézovacie, vŕtacie a závitovacie nástroje má maximálny výkon 3,7 kW a otáčky do 5000 1/min
  • vysoké rozlíšenie v osi C umožňuje presné frézovanie obrysov a najpresnejšie nastavenie polohy
  • dodatočné zväčšenie vzdialenosti hrotov pre plus vo výkonosti stroje
  • prehľadná konštrukcia a premyslené detaily vytvárajú komfort obsluhy, a tým aj príjemné pracovné prostredie
  • Ako voliteľná možnosť môže byť použitá hydraulická luneta s automatickým vystredením od SMW. V spojení so štandardne dodávaným koníkom je možné obrábať značne dlhé obrobky.

riadenie Fanuc 0i TF

  • jednoduché programovanie a obsluha, krátka doba zaučenie
  • užívateľsky prívetivý grafický displej pre vizuálne overenie programu pre obrábanie dielov
  • použitie existujúcich programov bez nového programovania/preprogramovanie
  • vysoká rýchlosť obrábanie a štandardné nanointerpolace
  • pevné cykly a zákaznícke makro B zjednodušujú programovanie dielov
  • State-of-the-Art funkcie, ako obmedzenie rázov, Nano-Smooting a Al Contour Control II - kompatibilita s predchádzajúcou verziou série 0 a sériami 0i model A, B, C a D
  • CNC riadenie séria 0i- model F sú následníci série 0 a 0i, ktoré sú s viac než 700.000 inštalovanými systémami najpopulárnejším riadením CNC na svete. Stahlwerk tým súčasne využíva najnovšie technológie pohonu FANUC.
  • riadenie CNC série 0i až so 4 riadenými osami má najlepšie predpoklady pre riadenie náročných obrábacích strojov Stahlwerke Premium Line

štandardná výbava

  • Riadenie Fanuc 0i-TF
  • Záruka Fanuc 2 roky
  • CE certifikácia
  • 10,4 '' farebný LCD displej
  • rozhranie USB
  • rozhranie R232
  • Dodatočné voľne konfigurovateľné príkazy M
  • Reťazový dopravník triesok (bočné)
  • Systém merania nástrojov Renishaw HPRA (snímateľný)
  • Upgrade pre čerpadlá chladiacej kvapaliny na 1,8 kW
  • Príprava pre pevnú lunetu
  • Transformátor vhodný k sieťovému napätiu
  • olejový skimmer
  • Vozík na triesky 300l (výklopný)
  • 12 držiakov na obrábacie nástroje, z toho 2 poháňané radiálne a 2 axiálne
  • programovateľný koník
  • strediaci hrot
  • hydr. 3-B skľučovadlo s jemnými čeľusťami
  • Súprava mäkkých čeľustí
  • Pedál pre 3-B skľučovadlo
  • Aretačné tlačidlo skľučovadla
  • hydraulická jednotka
  • systém chladenia chladiacou kvapalinou
  • Pištoľ na vzduch a chladiacu kvapalinu
  • centrálne mazanie
  • pracovné svietidlo LED
  • 3barevná svetelný signál LED
  • blokácia dverí
  • nohy stroje
  • ovládacie nástroj
Technické parametre:
pracovný priestor
Obežný priemer nad lôžkom (max.) 610 mm
Obežný priemer nad suportom (max.) 480 mm
obežný priemer 400 mm
točná dĺžka (max.) 2.080 mm
dráha pojazdu
dráha pojazdu - os X 230 mm
dráha pojazdu - os Z 2.130 mm
sklon lôžka 45 °
hlavné vreteno
Priechod vretena (vrátane skľučovadlo) 90 mm
otáčky vretena 3.000 1/min
upnutie vretena A2-8
vŕtanie vretena 105 mm
krútiaci moment hlavného vretena max. (kroky) 470 Nm
Pohon vretena remeňový prevod Riemenantrieb
priemer skľučovadla 300 mm
Rozlíšenie uhla osi C 0,001 °
Rýchly chod
rýchly chod v osi X 20.000 mm/min
rýchly chod v osi Z 18.000 mm/min
posuv
Posuvná sila v osi X (nepretazujte./Max.) 15,7/35,3 kN
Posuvná sila v osi Z (nepretazujte./Max.) 10,4/23,5 kN
nosič nástrojov
Typ nosiča nástrojov Servo
počet nástrojových miest 12 ks
stopka nástroje 25x25 mm
priemer skľučovadla pre vrtáky 50 mm
Čas výmeny nástroja 0,2 s
Otáčky poháňaného nástroje 5.000 1/min
presnosti
opakovaná presnosť - os X 0,005 mm
opakovaná presnosť - os Z 0,01 mm
koník
priemer pinoly koníka 110 mm
zdvih pinoly koníka 100 mm
kužeľ koníka MK 5
výkony pohonov
výkon motora hlavného pohonu 18,5 kW
hlavný pohon, konštantné zaťaženie 15 kW
Výkon motora pre poháňané nástroje 3,7 kW
poháňané nástroje, konštantné zaťaženie 2,2 kW
výkon motora X 3 kW
výkon motora Z 3 kW
celkový príkon 39 kVA
miery a váhy
rozmery 5,24x1,81x2,02 m
hmotnosť 8.600 kg
SKU 422243
