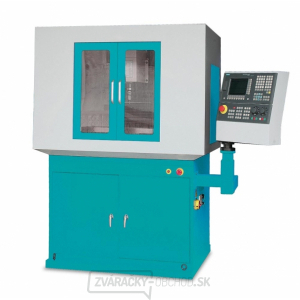

CNC frézka KX3A

CNC frézka určená na výrobu súčastí menších rozmerov zo železných i neželezných kovov v modelárskych dielňach, školských zariadeniach a menších firmách.

  • Hlavné diely sú odliatky, pohony všetkých osí sú s guličkovými skrutkami spojené pružnými spojkami.
  • Všetky pracovné časti strojov sú starostlivo zakrytované a pripravené na prácu s reznou kvapalinou.
  • Frézka Numco Kx3A je vybavená riadiacim systémom Siemens Sinumerik 808D ADVANCED, priemyselným krytovaním a osvetlením pracovného priestoru.
  • MPG ručný ovládač pre uľahčenie nastavovacích prác umožňuje rýchly výber osi posuvu, veľkosť kroku, manuálne nabehnutie nástrojom k materiálu, atď.
  • Senzor pre automatické meranie dĺžkovej korekcie nástroja zaisťuje obsluhe jednoduché a presné zmeranie dĺžky nástroja. Jednoduché uvoľnenie nástroja z vretena umožňuje tak vďaka tejto sonde rýchlo zmerať novú výšku/korekciu nástroja. Zníži sa tak prestoje a zefektívni sa produktivita stroja.
  • CAD/CAM software ZADARMO - pre rýchle a jednoduché programovanie.
Ku všetkým CNC frézam a CNC routerom ZADARMO dodávame 2,5CAD/CAM softvér, ktorý umožňuje jednoduché a rýchle programovanie:
  • Výplne plôch meandrom alebo offsetom
  • Kontúru na vyrezanie tvaru vrátane tangenciálnych nájazdov a výjazdov
  • Gravírovanie textu
  • Možnosť tvorby vlastných SHP fontov
  • Podporu bodov (pre vŕtanie)
  • Výpočet doby obrábania
  • Funkcia optimalizácie strojných dráh
  • Príchytové módy
  • Zobrazenie podľa tvaru nástroja, smeru obrábania alebo poradia
  • Rozdelenie hĺbky rezu až na 50 priechodov s rôznymi parametrami pre každý priechod
  • Jednoduché a prehľadné ovládanie
  • Možnosť konfigurácie výstupu do G-kódu
Voliteľné vybavenie:
  • Pneumatické upínanie ISO20
  • Senzor výšky nástroja
Technické parametre:

Riadiaci systém: SINUMERIK 808D ADVANCED
Elektrické pripojenie: 400 V

Vreteno
Krútiaci moment motora: 5,5 Nm
Výkon vretena: 1 kW
Kužeľ vretena: MK3
Otáčky: 100 - 5000 ot/min

Priemer frézy
Max. priemer nožovej hlavy: 16 mm
Max. priemer stopkovej frézy: 20 mm

Presnosť obrábania
Opakovateľná presnosť: 0,01 mm
Presnosť polohovania: 0,01 mm

Rozsah posuvov
Rozsah posuvu - os X: 280 mm
Rozsah posuvu - os Y: 140 mm
Rozsah posuvu - os Z: 270 mm

Pracovný posuv
Pracovný posuv - os X: 500 mm/min
Pracovný posuv - os Y: 500 mm/min
Pracovný posuv - os Z: 500 mm/min

Rýchloposuv
Rýchloposuv - os X: 2000 mm/min
Rýchloposuv - os Y: 2000 mm/min
Rýchloposuv - os Z: 2000 mm/min
Pohony osí: Servo motory

Krútiaci moment motora
Krútiaci moment motora - os X: 4 Nm
Krútiaci moment motora - os Y: 4 Nm
Krútiaci moment motora - os Z: 6 Nm

Pracovný stôl
Vzdialenosť vreteno - pracovný stôl: 80 - 350 mm
Vzdialenosť vreteno - kryt osi Z: 200 mm
Rozmery pracovného stola: 550 × 160 mm
T-drážky | veľkosť drážky: 12 mm
T-drážky | počet: 3
T-drážky | rozstup: 40 mm
Max. zaťaženie stola: 30 kg

Rozmery
Rozmery (š × v × h): 1280 × 2000 × 1000 mm
Hmotnosť: 490 kg
