VECTOR BERLIN 2400 DC PLASMA + zváracie káble, horák TIG, horák PLASMA + ventil + kukla + argónová fľaša PLNÁ

Berlin 2400 DC PLASMA je malý, kompaktnýzvárací zdrojs jednosmerným výstupom kombinovaný s plazmovou rezačkou. Umožňuje zvárať nelegovanej aj ušľachtilej ocele jednosmerným prúdom metódou TIG DC, ručné zváranie obalenou elektródou a rezať elektricky vodivé materiály plazmovým lúčom. Spoľahlivé bezkontaktné HFzapaľovanie a digitálne nastavenie všetkých zváracích parametrov pre ľahké zvládnutie všetkých zvarov. Prenosné zariadenia s hmotnosťou iba 9,5 kg !!

Z profesionálnych zdrojov prináša rad zváracích zdrojov SIWM funkciu JOB-List. Zdroje umožňujú ukladať nastavené parametre zvárania do jedného d 9-tich jobu a neskôr ich vyvolať pri opakovanej práci.

Jednoduché ovládanie z prehľadného čelného panelu umožňuje jednoduché nastavenie zváracieho procesu pre dosiahnutie perfektného výsledku zvárania.

Vlastnosti a funkcie:

  • Digitálne riadenie
  • Zváranie TIG elektronickým HF zapálením
  • TIG impulzné zváranie
    • Minimalizácia vnášeného tepla u tenkých materiálov.
    • Modelácia zvaru bez prídavného materiálu.
  • 2taktní/4taktný režim
  • Jednoduchý a prehľadný ovládací panel, ovládacie prvky optimalizované pre TIG
  • Nastaviteľný nábeh/dobeh prúdu
  • Nastaviteľné predfuk plynu/dofuk plynu
  • Ručné zváranie obalenou elektródou
    • Nastaviteľný prúd a doba horúceho štartu
    • nastaviteľné Arcforce
    • funkcia Antistick
  • plynom chladené
  • Ľahké prenosné prevedenie
  • Sieťový kábel 2,5 m so zástrčkou 16 A s ochranným kontaktom
  • Pripojenie na sieť 1x230 V/16 A
  • Tolerancia sieťového napätia +15%/- 15%
  • Funkcia JOB SAVE - uloženie až 9 zváracích programov
  • plazmové rezanie
    • Kontaktný zapaľovanie
    • Tvarové rezanie aj techkých plechov bez deformácií.

Pohľad na ovládací panel

Ovládací panel SIWM Berlin 2400 DC PLASMA

Parametre ovládacieho panela

  1. Indikátor napájania a prehriatiu
  2. Metóda prevádzky - MMA/TIG/PLASMA
  3. Druh prevádzky - 2taktní/4taktný
  4. Impulzné zváranie TIG
  5. enkodér
  6. indikátory jednotiek
  7. Pokročilé funkcie pre ručné zváranie obalenou elektródou
  8. JOB/SAVE - Tlačidlá pre vyvolanie/uloženie zváracích parametrov
Programovacie paramentry zváranie TIG
Parametry svařování TIG Berlin 2400 DC PLASMA
Pozícia parameter zváranie popis
1 predfuk plynu Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s)
2 štartovací prúd Absolútna hodnota 10 A - 100 A.
3 nábeh prúdu Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s)
4 zvárací prúd

MMA: 10 A - 170 A/TIG AC/DC: 10 A - 200 A

5 pulzný prúd Percentuálny hodnota zváracieho prúdu.
6 dobeh prúdu Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s)
7 Prúd koncového krátera Absolútna hodnota 10 A - 100 A.
8 dofuk plynu Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s)
9 Indikátor diaľkového ovládania
10 Šírka pulzu 10% - 90%
11 pulzná frekvencia 1 Hz - 200 Hz

pulzovanie TIG

konvenčné pulzovanie

Diagram pro konvenční pulzování TIG.Striedanie zváracieho a pulzného prúdu typicky v rozmedzí frekvencie 1 - 10 Hz. Pracuje na princípe natavenie materiálu pri zváracieho prúdu a ochladenie pri pulzným prúde. Pre zváranie tenkých materiálov vďaka menšiemu zohriatie zvarence iba pri zváracieho prúdu. Výborné pre premostenie medzier s prídavným materiálom. Zvarová húsenica aj bez prídavného materiálu. Zlepšená kontrola nad zvarového kúpeľa.

vysokorýchlostné pulzovanie

Vysokorychlostní pulzování TIG.

Pulzovanie s vysokou frekvenciou medzi zváracie a pulzným prúdom. Výsledkom je maximálne stabilný oblúk so zvýšeným prievarom pri vyššej rýchlosti zvárania. Obvyklý rozsah frekvencie 100 Hz - 500 Hz.

Ručné zváranie obalenou elektródou

funkcia HOTSTART

Průběh proudu s funkcí HOTSTART

Spoľahlivo zapaľuje elektródu a dokonale ju roztaví, aby bol zaistený rovnaký prievar aj na začiatku zvaru. Toto riešenie dáva zapomentou chybám pri začiatku zvárania a výrazne znižuje chyby zvaru.

Nastaviteľné funkcie:
a) - doba trvania HOTSTART prúdu
b) - úroveň HOTSTART prúdu

funkcia ARCFORCE

Ukázka funkce ARCFORCE
Počas zvárania ARCFORCE zabraňuje zatavenie elektródy v tavenine vďaka krátkodobému zvýšeniu zváracieho prúdu. Táto funkcia usandňuje zváranie veľkými kvapkami pri nízkych prúdoch, najmä pri krátkom zváracím oblúku.

plazmové rezanie

Rezanie elektricky vodivých materiálov tenkým plazmovým lúčom pri spoločnom použití sa zdroje stlačeného vzduchu.
Veľmi efektívne pre rezanie nelegovaných, nízkolegovaných i vysokolegovaných (nerez) ocelí.
Rezanie technkých plechov bez deformácií.

rezná kapacika
oceľ

  • Kvalitný rez - 6 mm
  • Maximálny rez - 10 mm
  • Deliaca rez - 12 mm

Rozsah dodávky:

zvárací zdroj VECTOR Berlin 2400 DC PLASMA
zváracie káble

HorákTIG SR 17 4 m
Zemniaci kábel 2,5 m 10-25 s gumovým plastom
Elektródový kábel 2,5 m 10-25 s gumovým plastom
Horák PT-31 4 m

Príslušenstvo TIG

1x Plynová hadica
2x Klieština SR 17/18/26 1,6 L = 50 mm
2x Klieština SR 17/18/26 2,4 L = 50 mm
2x Domček klieštiny SR 17/18/26 1,6 mm
2x Domček klieštiny SR 17/18/26 2,4 mm
4x Keramická hubica SR 17/18/26 č. 4/5/6/7
1x Kryt elektródy SR 17/18/26 dlhý
1x Kryt elektródy SR 17/18/26 krátky

Príslušenstvo PLASMA 1x Vzduchová hadica
1x Odlučovač kondenzátu s manometrom



Technické parametre:

Vstupné napätie 50/60 Hz:1x230 (+/- 15%) V
Istenie:16 A
Napätie na prázdno:MMA: 73 V/PLASMA: 265 V
Rozsah zváracieho prúdu:TIG: 10-200 A/MMA: 10-170 A/PLASMA: 20-50 A
Zaťažovateľ 100% (pri 40 ° C)(?):TIG: 125 A/MMA: 85 A/PLASMA: 25 A
Zaťažovateľ 25% (pri 40 ° C)(?):MMA: 170 A
Zaťažovateľ 40% (pri 40 ° C):TIG: 200 A/PLASMA: 40 A
Krytie:IP 21S
Rozmery DxŠxV:405 x 160 x 320 mm
Hmotnosť:9,5 kg
Rozmer pripojenia zvár. káblov:10-25
Kvalitný rez - oceľ:6 mm
Maximálny rez - oceľ:10 mm

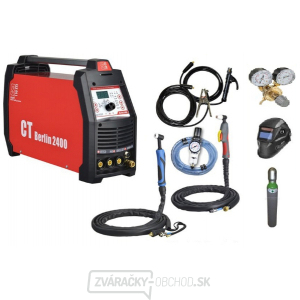

Set obsahuje:
  • 1x VECTOR Berlin 2400 DC PLASMA + zváracie káble, horák TIG, horák PLASMA
  • 1x Tlaková fľaša ARGON 8L s náplňou
  • 1x Samostmievacia kukla KWX3 PANTER
  • 1x Redukčný ventil - Argon
