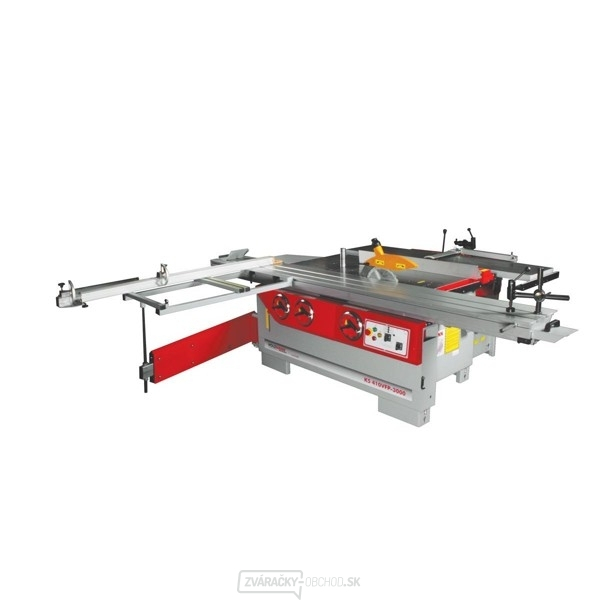

• ťažký priemyselný stroj s brúsenými liatinovými stolmi
  • vr. bodovacie jednotky so samostatným motorom
  • Max. Odstránenie triesok/obväz 5mm, priechod 4mm, doraz obväzu 1100x155mm
  • vysoko kvalitný hliníkový stôl s hladkým chodom (šírka 350 mm) s vodiacimi tyčami z kalenej ocele
  • Ručné kolesá f. Otočná u. Výškové nastavenie pílového kotúča vpredu
  • centrálny ovládací panel na prednej strane stroja
  • Stabilný výložník s uhlovo nastaviteľným teleskopickým pravítkom (3 500 mm) s 2 sklopnými zarážkami
  • veľká šírka rezu pri pozdĺžnom pravítka (1100 mm)
  • Rip plot s funkciou jemného nastavenia
  • štandardné kombinovaný presný ložiskový otočný hobľovací hriadeľ
  • silný reťazový pohon krmiva
  • stabilný a presný profesionálny hobľovacie plot
  • otočný až o 45 °
  • 6 rýchlostí frézovanie s vymeniteľným vretenom (voliteľne 25-50 mm)
  • ľahko deliteľné zástrčkovým spojením medzi hobľovačkou a kotúčovou pílou
  • veľký ochranný kryt noža, sacie pripojenie: 120 mm
  • Frézovacie vreteno možné otočiť o 45 ° dozadu

Súčasť dodania:

  • 30 mm vymeniteľné vreteno MK4
  • jednotka predrezávací píly s vlastným motorom
  • 3 zosilnené hlavné motory
  • obojstranný hobľovací nôž
  • namontovaný integrovaný doraz frézovanie
  • orezávacie pätka
  • pridržiavacie zariadenie

Možné príslušenstvo stroja:

odsávač pilín
pílové kotúče a predrezmi
magnetický ustavovač nožov
náhradné hobľovacie nože

Technické parametre celého stroja:

Dĺžka streleckého stola v mm: 1800
Otočný dosah obväzového plotu: 90-45 °
Zarážka v mm: 1100 x 150
Obliekanie max. Odstránenie triesok v mm: 5
Výkon motora S1 vo W: 4000/5500/4000/4000
Výkon motora S6 vo W: 5600/7700/5400/5600
Rýchlosť posuvu: 8
napätie: 400V
Formátujte posuvný stôl v mm: 2300 x 350
Odsávacie pripojenie v mm: 3x120
Výška stola v mm: 850
Zdvih stola v mm: 160
Max. Výška kosenia 90 ° v mm: 103
Max. Dĺžka orezu v mm: 2375
Max. Výška kosenia 45 ° v mm: 72
Šírka záberu u pozdĺžneho pravítka v mm: 500/1000
Max. Hrúbka obrobku v mm: 225
Hrúbkovania hobľovanie max. Odstránenie triesok v mm: 4
Veľkosť tloušťkovacího stola v mm: 700x406
Počet hobľovacích nožov: 4
Rýchlosť hobľovacie hriadeľa v min-1: 4500
Priemer rovinného hriadeľa v mm: 100
Max. Priemer nástroje cez stôl v mm: 255
Stopka frézovanie v mm: 345x155
Otvor stola v mm: Ø 270
Max. Priemer nástroja zasúvateľný v mm: 250
Otočný čap vretena: 0-45 °
Zdvih vretena v mm: 175
Rýchlosť frézovacieho vretena v min-1: 3000/4000/5000/6000/8000/10000
Priemer frézovacieho vretena v mm: 30
Pílový kotúč (/otvor) v mm: 315
Predrezávací pílový kotúč v mm: Ø 120
Rýchlosť pílového kotúča v min-1: 4000
Rýchlosť bodového pílového kotúča v min-1: 8000
Bodovania výkonu motora vo W: 750/1100
Max. Hĺbka vŕtania v mm: 200
Max. Šírka vŕtanie v mm: 255
Hmotnosť v kg: 1466

Technické parametre jednotlivých strojov:

Kotúčová píla:

4,0 kW/5,6 kW

Priemer pílového kotúča: 315 mm
Rýchlosť pílového pásu: 4000 OT/MIN
Max výška rezu 90 °/45 °: 103/72 mm
Bodovanie ø pílového pásu: 120 mm
Bodovania rýchlosť pílového pásu: 8000 U/min
Výkon motora: 0, 75kW/1, 1kW
Maximálna šírka rezu na plot: 500/1000 mm
Dĺžka paralelného pravítka: 1100mm
Max zaťaženie dolného lemu: 2200 mm
Dĺžka formátovacieho stola: 2544mm
Dĺžka stola: 1940-3480mm
Odsávanie: 120mm

S TROJ NA FRÉZOVANIA:

5,5 kW/7,7 kW

Priemer vretena: 30mm
Vreteno rýchlosť (úroveň 6): 3000/4000/5000/6000/8000/10 000 ot/min
Zdvih vretena: 175mm
Maximálny priemer profil: rezanie/drážkovacia fréza-250 mm

HOBLÍK:

Výkon hoblíka: 4,0 kW/5, 4kW
Hobľovacie hriadeľ rýchlosť: 4500 RPM
Priemer hriadeľa hoblíka: 100 mm
Počet nožov: 4
Hobľovacie nože: 410 x 35 x 3 mm/HSS
Dĺžka posuvného stola: 1800 mm
Efektívna šírka hobľovanie: 410mm
Maximálna trieska: 5 mm
Dĺžka tloušťkovacího stola: 700 mm
Výkon hoblíka: 4,0 kW/5,6 kW
Hrúbka triesky šírka: 406mm
Prejazdné výšky max.: 225 mm
Rýchlosť posuvu: 8 m/min
Zdvih stola: 160mm
Skľučovadlo: 0-16 mm
Hĺbka vŕtania max: 200mm
Max šírka vŕtania: 255mm
