Navijak lanový elektrický 400/800kg

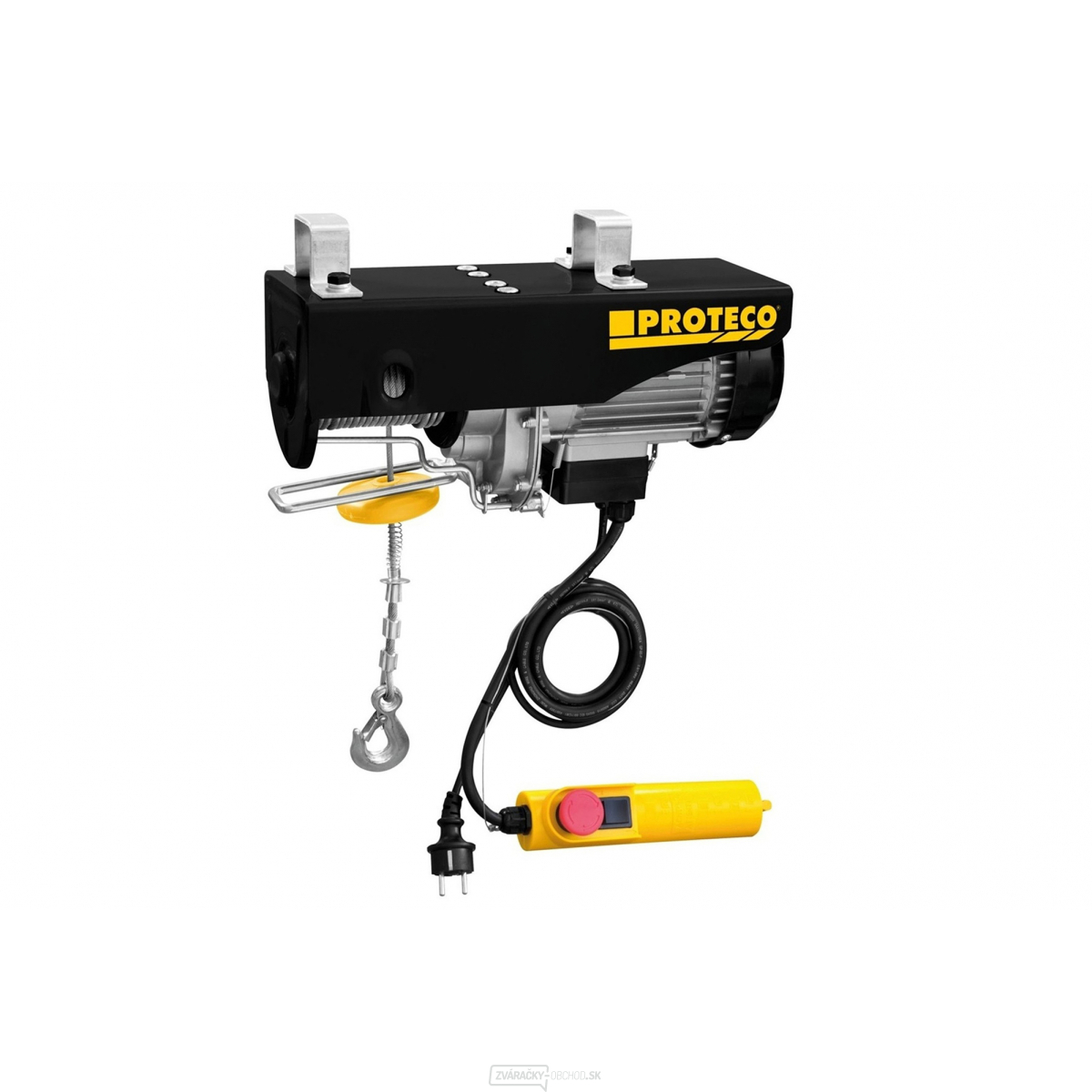

Elektrický lanový navijak (alebo tiež elektrický navijak) Proteco 800/400 kg je vhodný na zvislé zdvíhanie a spúšťanie bremien s kladkou alebo bez. Ak použijete kladku, je možné zdvíhať bremená s maximálnou hmotnosťou 800 kg do výšky 6 m . Režim bez kladky je určený pre predmety do 400 kg, ktoré zdvihnete do výšky 12 m . Pohon navijaka zaisťuje asynchrónny motor s príkonom 1 300 W , ktorý je vybavený vratnou tepelnou ochranou. Tá zabezpečí v prípade prehriatia motora jeho odpojenie. Po vychladnutí motora je jeho funkcia opäť obnovená. Motor je vybavený elektromechanickou brzdou , ktorá pri vypnutí el. prúdu ihneď zaistí manipulované bremeno v aktuálnej pozícii. Prevod je zložený z oceľových kalených kolies so stálou tukovou náplňou v hliníkovej skrini. Hriadele sú uložené v guličkových ložiskách. Na ovládanie navijaka slúži ovládač, ktorý je vybavený kolískovým prepínačom - zdvíhanie a spúšťanie bremena a bezpečnostným STOP tlačidlom . Na zníženie zaťaženia prívodného kábla je ovládač zavesený na oceľovom lanku.

Výhody a charakteristické znaky:

  • Maximálna nosnosť 800 kg - cez kladku, 400 kg - bez kladky.
  • Napájacie napätie 230 V.
  • Lanový zdvihák na zvislé zdvíhanie bremien.
  • Jednoduché ovládanie.
  • Súčasťou je montážna sada na zavesenie (spony, skrutky) a kladka.
  • Zdvihák je možné použiť s kladkou alebo bez.
  • 12 m dlhé lano so závesným hákom.
  • Dĺžka kábla k ovládaču 150 cm.

Rozteč dier so závitmi M10: na strmeni =100 mm/medzi strmeňmi = 230 mm.

Technické parametre:
Typ: elektrický
Nosnosť: 400; 800 kg
Dĺžka lana: 12 m
Priemer lana: 5 mm
Hmotnosť: 20,4 kg
Prevádzkové napätie: 230 V ~ 50 Hz
Príkon: 1 300 W
Trieda ochrany: I
Stupeň krytia: IP 54
Nosnosť - bez kladky: 400 kg
Nosnosť - s kladkou: 800 kg
Max. výška zdvihu - bez kladky: 12 m
Max. výška zdvihu - s kladkou: 6 m
Pevnosť v ťahu: 1 960 N/mm2
Rýchlosť zdvihu - bez kladky: 9 m/min
Rýchlosť zdvihu - s kladkou: 4,5 m/min
Prúd odoberaný: 5,60 A
Prerušovaná prevádzka: S3 20% 10 min
Trieda izolácie vinutia: B
Maximálna teplota prostredia: 40 °C
Vnútorný rozmer upínacích strmeňov: 46 x 46 mm
Dĺžka kábla: 130 cm
Dĺžka prívodného kábla: 70 cm
