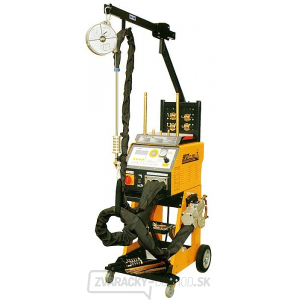

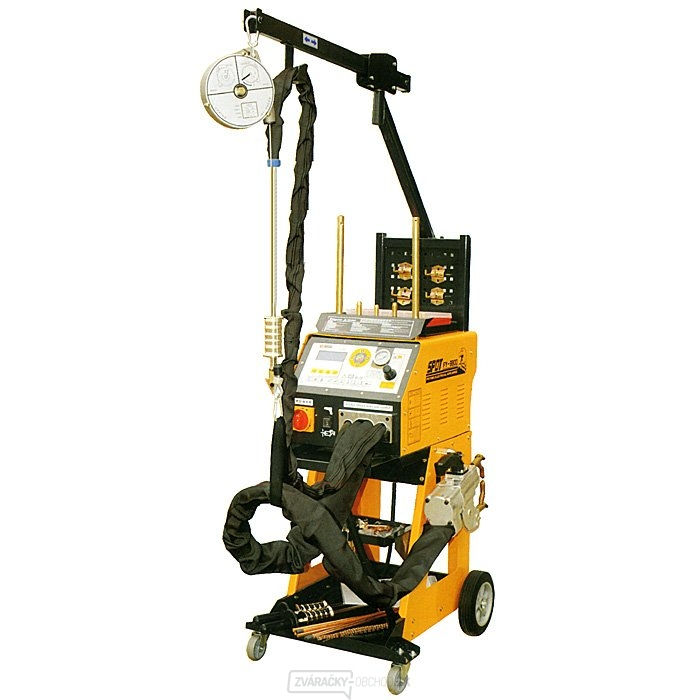

Vysoko výkonný spotovací prístroj FY-9900 s pojazdným vozíkom je koncipovaný predovšetkým ako špeciálne zariadenia aj pre veľmi náročné opravy karosérií motorových vozidiel. Vozík prístroja je opatrený zadnou stenou a ramenom, na ktorom je otočne uložený výložník pre zavesenie pištoľ s príslušným výmenným spojovacím / navarovacím nadstavcom. Výložník môže byť osadený aj pružinovým závesom (balancerom) pre prívody pneumatických bodových klieští. Zvárací proces je riadený mikroprocesorom za účelom optimálneho výsledku, takže manuálne nastavovanie už nie je potrebný. Prístroj umožňuje vykonávanie celej rady autokarosárskych úkonov.


K tým najčastejšie používaným patrí:

  • navarovanie skrutiek, nitov, vyťahovacích klincov, podložiek, vlnovcov a pod. (pre následné vyťahovanie vhodným záťahovým prípravkom / kladivom, tieto prípravky sú súčasťou štandardného príslušenstva spoteru),
  • jednostranné bodovanie hrotom (napr. jednostranné naváranie plechu do hrúbky 1,0 + 1,2 mm),
  • obojstranné bodové zváranie pomocou pneumatických bodových klieští (plechy do hrúbky 2,5 + 2,5 mm),
  • privarovanie karosárskych komponentov (napr. rôzne prvky pre upevňovanie ozdobných súčastí karosérie atď.),
  • sťahovanie vypuklých nerovností (hrčí pod.) nahrievaním atď.



Príslušné stavy / operácie sú indikované na veľkom LCD displeji s modrým podsvietením. Užívateľskému komfortu napomáha aj 10 zváracích programov a 60 pamäťových funkcií. Konštrukcia prístroja zodpovedá vysokým japonským štandardom a požiadavkám Quality Management Systém ISO 9001: 2000 V prístroji sa používa kvalitné elektronika a relé, ochranný systém proti prehriatiu atď. Na prístroji je osadený regulovateľný, vysoko kvalitné vzduchový filter (najmä pre pneumatický vyťahovacie prípravok s prísavkou).


V štandardnom príslušenstvo je sada navarovacích vyťahovacích elementov a vyťahovacích prípravkov (vrátane pneumatických bodových klieští, 2 pneumatických vyťahovacích kladív s prísavkou atď.). Ako ďalšie príslušenstvo na želanie sa spravidla dodáva špeciálny vyťahovací prípravok Quick Puller.



Doporučené príslušenstvo:
Špeciálny vyťahovacie prípravok Quick Puller
Pružinový záves s protiťahom (balancerom) pre zavesenie prívodov ku zváracím kliešťam a ich udržiavanie v požadovanej pozícii



Popis úkonov na obrázku s číslicami:

1. sťahovanie hrčí nahrievaním
2. navarenie vyťahovacích podložiek
3. jednostranné navarenie
4. navarenie vyťahovacích trojuholníkov
5. rovnanie plechových panelov
6. vyťahovanie pomocou klzného kladiva
7. oprava pomocou spojovacích trojuholníkov
8. navarenie skrutiek
9. vyťahovanie pomocou vedľa seba navarených prvkov
10. švové navarovanie
11. vyťahovanie pomocou navarené podložky a klzného kladivá
12. vyťahovanie kladivom s prísavkou
13. vyťahovanie pomocou navareného vlnovce
14. navarovanie nitov / klincov
15. obojstranné zváranie bodovými kliešťami



Technické parametre:

Napájanie: 400 V 50 Hz
Max.príkon: 26,8 kVA
Max.vstupní prúd: 60 A
Jednostranné spotovací zváranie: 1,0 + 1,5 mm
Obojstranné spotovací zváranie: 2,5 + 2,5 mm
Rozsah času zváranie: 0-99 ms
Prívodné káble: 2500 + 2500 mm, 2300 + 1900 mm
Stlačený vzduch: 6-10 bar
Rozmery (d x š x v): 700 x 530 x 1800 mm
Hmotnosť: 138 kg
