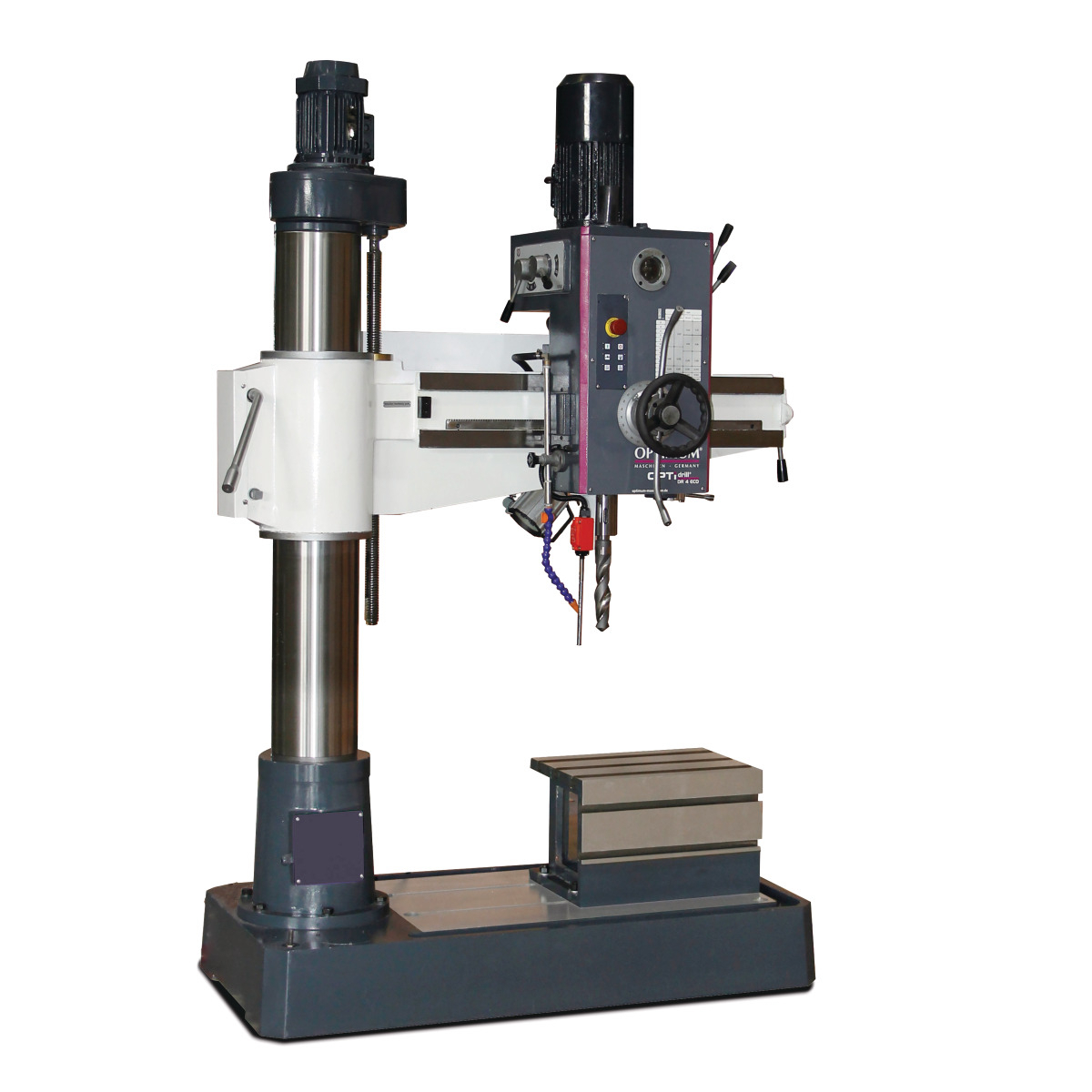

Radiálna vŕtačka OPTIdrill RD 4E

OPTIMUM OPTIdrill RD 4E je robustná priemyselná radiálna vŕtačka určená na vŕtanie, rozširovanie otvorov a rezanie závitov do kovových obrobkov. Vďaka otočnému výložníku a horizontálne posuvnej vretenovej hlave umožňuje presne nastaviť polohu nástroja nad obrobkom bez nutnosti častého premiestňovania ťažkých súčastí. Je vhodná pre strojársku výrobu, zámočnícke prevádzky, opravárenské dielne, ako aj kusovú a sériovú výrobu.

Vŕtačka dosahuje maximálny priemer vŕtania 35 mm v oceli S235JR, pri nepretržitom vŕtaní 32 mm. Vreteno s kužeľom MK4 ponúka šesť prevodových stupňov s otáčkami 75–1 220 ot./min a automatický posuv v rozsahu 0,1–0,25 mm/ot. Hlavný motor má výkon 2,2 kW a pre elektrické pripojenie stroja je potrebné trojfázové napájanie 400 V.

Masívna liatinová konštrukcia, mechanické vyztuženie stĺpa a vretenníka, ako aj motorické výškové nastavenie ramena zabezpečujú potrebnú stabilitu a flexibilitu pri obrábaní rozmernejších kovových dielov.

Radiálna konštrukcia na vŕtanie rozmerných obrobkov

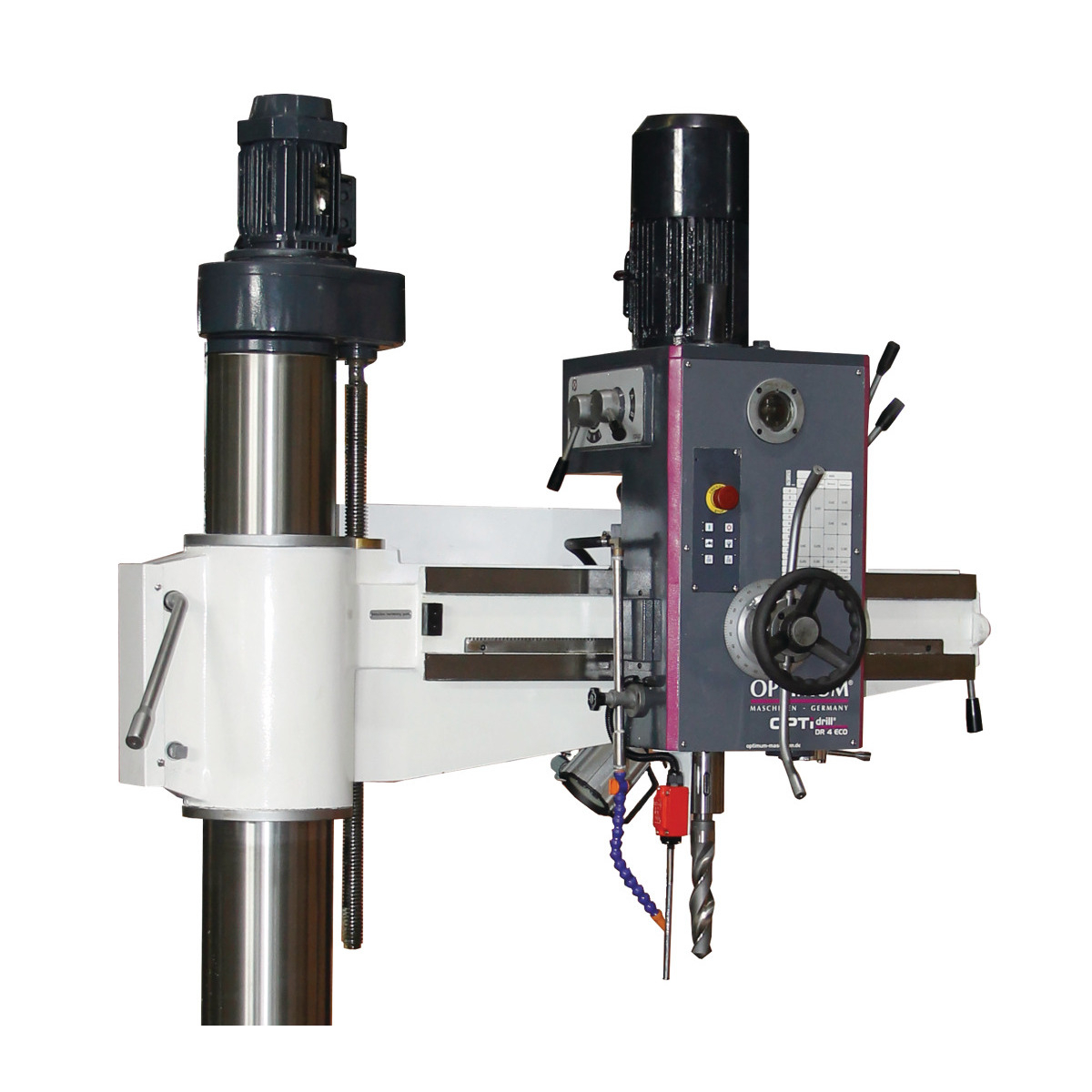

Hlavnou výhodou stroja OPTIdrill RD 4E je možnosť priviesť vŕtací nástroj na požadované miesto nad pevne upnutým obrobkom. Vretenník sa pohybuje vodorovne po ramene v rozsahu 570 mm a vzdialenosť osi vretena od stĺpa je možné nastaviť v rozmedzí od 300 do 870 mm.

Výložník je možné výškovo nastavovať pomocou motorového pohonu so zdvihom 500 mm. Tým sa výrazne uľahčuje nastavovanie pracovnej výšky pri obrábaní dielov rôznej výšky. V porovnaní s bežnou stojanovou vŕtačkou je radiálne vyhotovenie obzvlášť praktické pre zvárané diely, príruby, odliatky a veľké strojárske súčiastky.

Vretenník a stĺp je možné mechanicky zafixovať spoločne alebo samostatne. Správne zaistenie nastavenej polohy je dôležité pre presnosť vŕtania a stabilitu stroja počas záberu nástroja.

Vŕtanie až do Ø 35 mm a automatický posuv

Vŕtačka je konštruovaná na vŕtanie otvorov do ocele S235JR s priemerom až 35 mm. Pre dlhodobé vŕtanie uvádza výrobca kapacitu 32 mm. Tieto hodnoty umožňujú široké využitie pri obrábaní strojných súčiastok aj oceľových konštrukčných prvkov.

Vreteno s kužeľom Morse MK4 zabezpečuje pevné upnutie príslušných vŕtacích nástrojov a držiakov. Zdvih vretena 200 mm umožňuje vykonávať hlbšie vŕtacie operácie bez nutnosti častého nastavovania výšky ramena.

Automatický posuv vretena ponúka tri stupne v rozsahu 0,1–0,25 mm/ot. Strojový posuv je výhodný najmä pri opakovaných pracovných operáciách, keď pomáha udržiavať rovnomerné podmienky záberu nástroja.

Šesť prevodových stupňov a prevodovka v olejovom kúpeli

Otáčky vretena je možné nastaviť v šiestich stupňoch od 75 do 1 220 ot./min. Nižšie otáčky sa využívajú predovšetkým pri vŕtaní väčších otvorov, zatiaľ čo vyššie stupne umožňujú použitie menších vrtákov a vyvŕtavacích nástrojov.

Prevodovka vŕtacej hlavy pracuje v olejovom kúpeli. Kalené a presne brúsené ozubené kolesá z chróm-niklovej ocele prispievajú k plynulému prenosu výkonu a odolnosti prevodového mechanizmu.

Súčasťou výbavy je pravotočivý a ľavotočivý chod vretena, čo rozširuje možnosti stroja aj o závitovacie operácie s príslušným nástrojom a pracovným postupom.

Masívna liatinová konštrukcia pre stabilné obrábanie

Základom stroja je robustná konštrukcia s pracovnou plochou 1 400 × 700 mm. Na základni sa nachádzajú dve T-drážky so šírkou 16 mm a rozstupom 200 mm, ktoré umožňujú upevnenie vhodných upínacích prípravkov alebo rozmernejších obrobkov.

Hrubostenný liatinový stĺp a tuhý výložník pomáhajú obmedzovať nežiaduce vibrácie počas obrábania. Vodiace plochy výložníka sú kalené a presne brúsené, čo podporuje plynulé nastavovanie vretenníka a dlhodobé zachovanie presnosti.

Súčasťou dodávky je aj upínací stôl s rozmermi 460 × 320 × 300 mm s brúsenými plochami a paralelnými T-drážkami. Stôl je vhodný na upevnenie menších až stredne veľkých dielov, zatiaľ čo rozmernejšie obrobky je možné podľa ich tvaru a požiadaviek na upnutie umiestniť priamo na základňu stroja.

Chladenie, osvetlenie a ovládanie

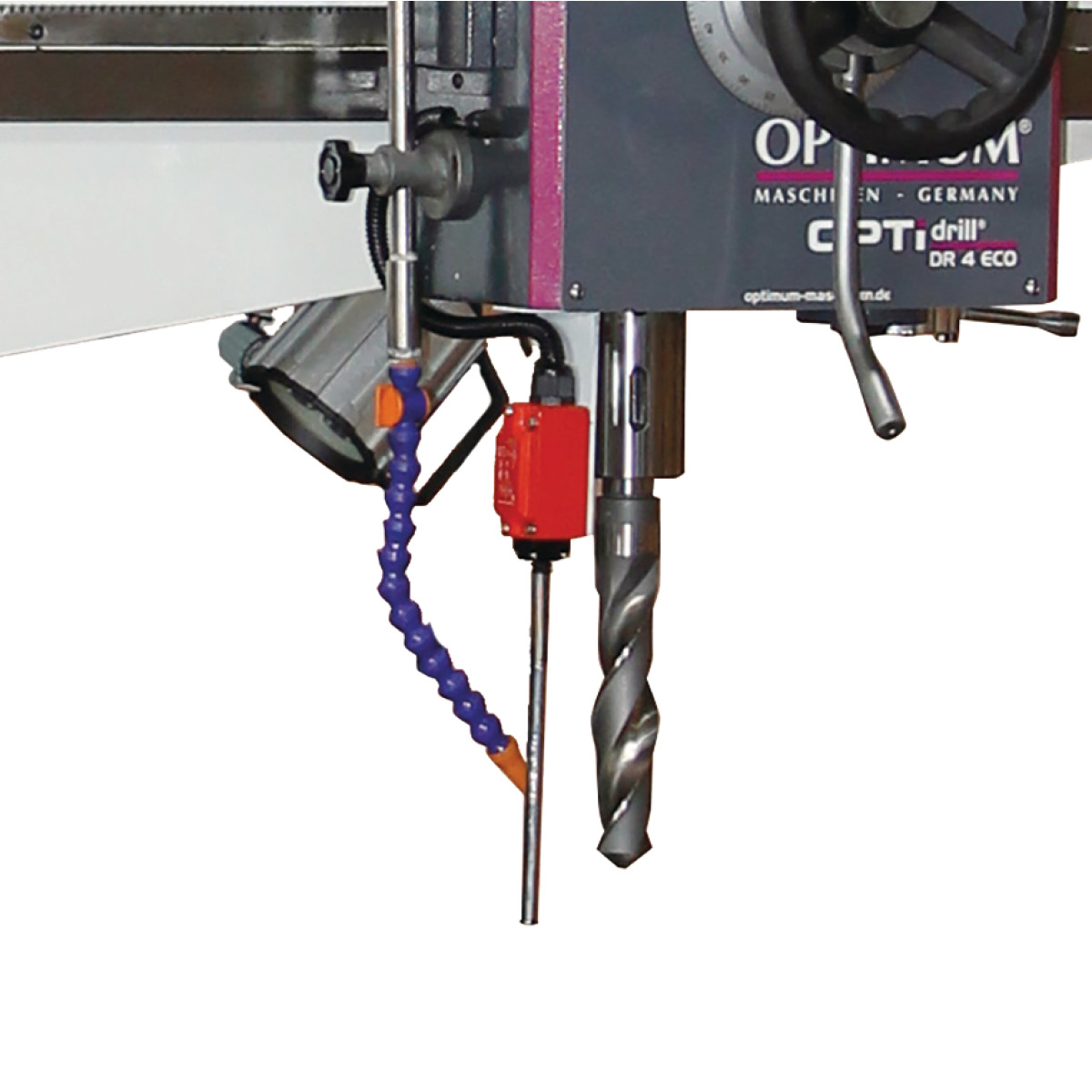

Stroj OPTIdrill RD 4E je vybavený integrovaným chladiacim systémom s nádržou na chladiacu kvapalinu umiestnenou v základni stroja. Chladenie pomáha obmedzovať zahrievanie nástroja a obrobku pri vŕtaní a ďalších obrábacích operáciách.

Pracovný priestor osvetľuje integrovaná LED lampa, ktorá uľahčuje kontrolu nástroja a miesta obrábania. Ovládací panel má prehľadne usporiadané ovládacie prvky na nastavenie funkcií stroja.

Bezpečnostné vybavenie zahŕňa elektricky brzdovaný motor, ochranu proti preťaženiu a riadiace obvody s napätím 24 V DC a dvojkanálový bezpečnostný reťazec podľa normy DIN EN 12717.

Hlavné výhody radiálnej vŕtačky OPTIdrill RD 4E

• Vrtací výkon až Ø 35 mm do ocele – pre náročnejšiu kovovýrobu a priemyselné aplikácie.
• Trvalý vŕtací výkon Ø 32 mm – vhodný pre pravidelnú výrobnú činnosť.
• Vodorovný posuv vretena 570 mm – nastavenie polohy nástroja nad obrobkom.
• Motorický zdvih ramena 500 mm – pohodlnejšie nastavenie výšky.
• Šesť rýchlostných stupňov 75–1 220 ot./min – prispôsobenie otáčok priemeru a materiálu nástroja.
• Automatický posuv 0,1–0,25 mm/ot. – rovnomernejší priebeh vŕtania.
• Kónus vretena MK4 – pre priemyselné vŕtacie nástroje a vhodné redukčné nástavce.
• Masívna liatinová konštrukcia – stabilita a odolnosť pri obrábaní.
• Prevodovka v olejovom kúpeli – plynulý prenos výkonu.
• Integrované chladenie a LED osvetlenie – vybavenie pre pohodlnejšie obrábanie.
• Upínací stôl v dodávke – možnosť upínania dielov priamo v stroji.

Obsah dodávky

• Radiálna vŕtačka OPTIMUM OPTIdrill RD 4E
• Upínací stôl 460 × 320 × 300 mm
• Redukčná objímka Morse MK4–MK3
• Redukčná objímka Morse MK4–MK2
