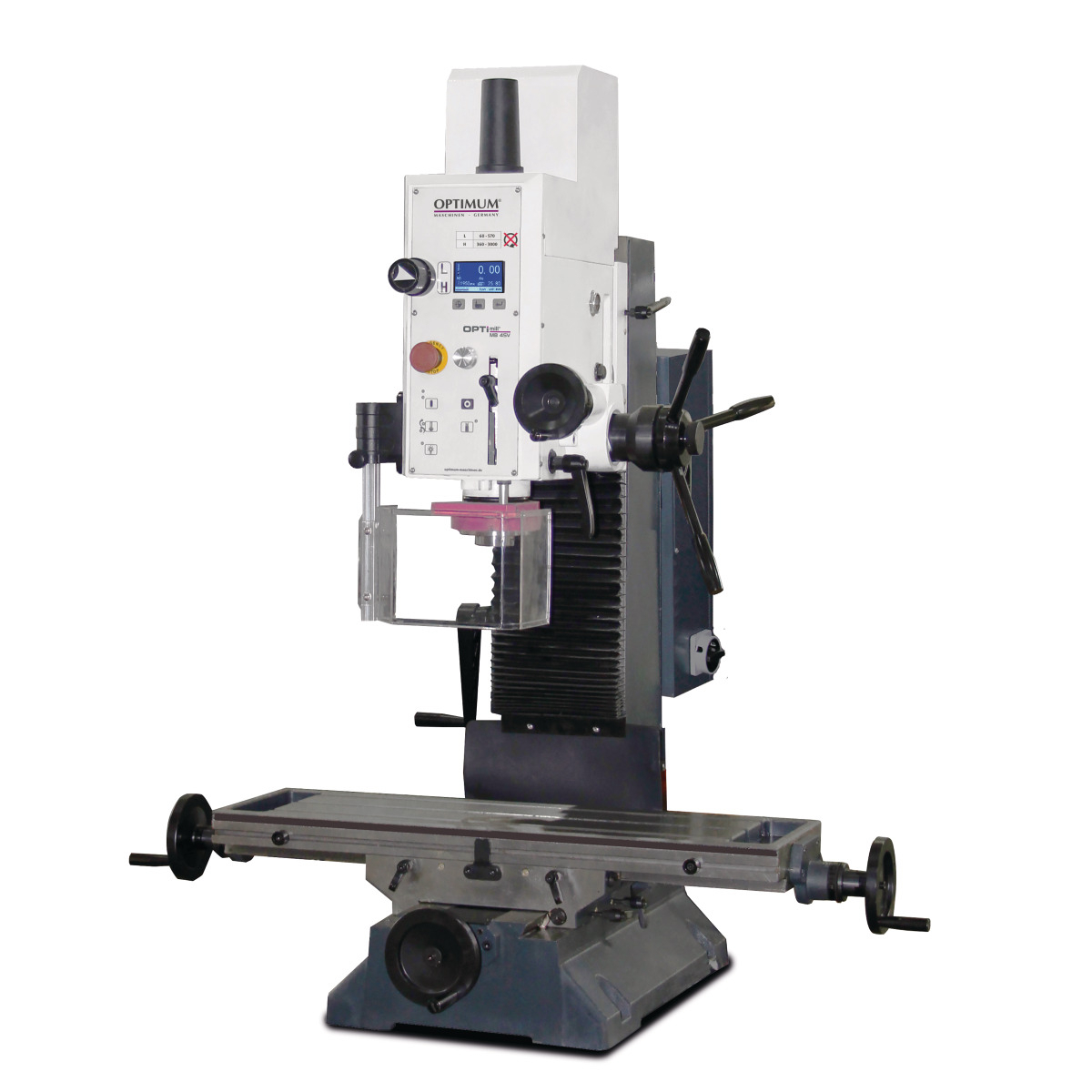

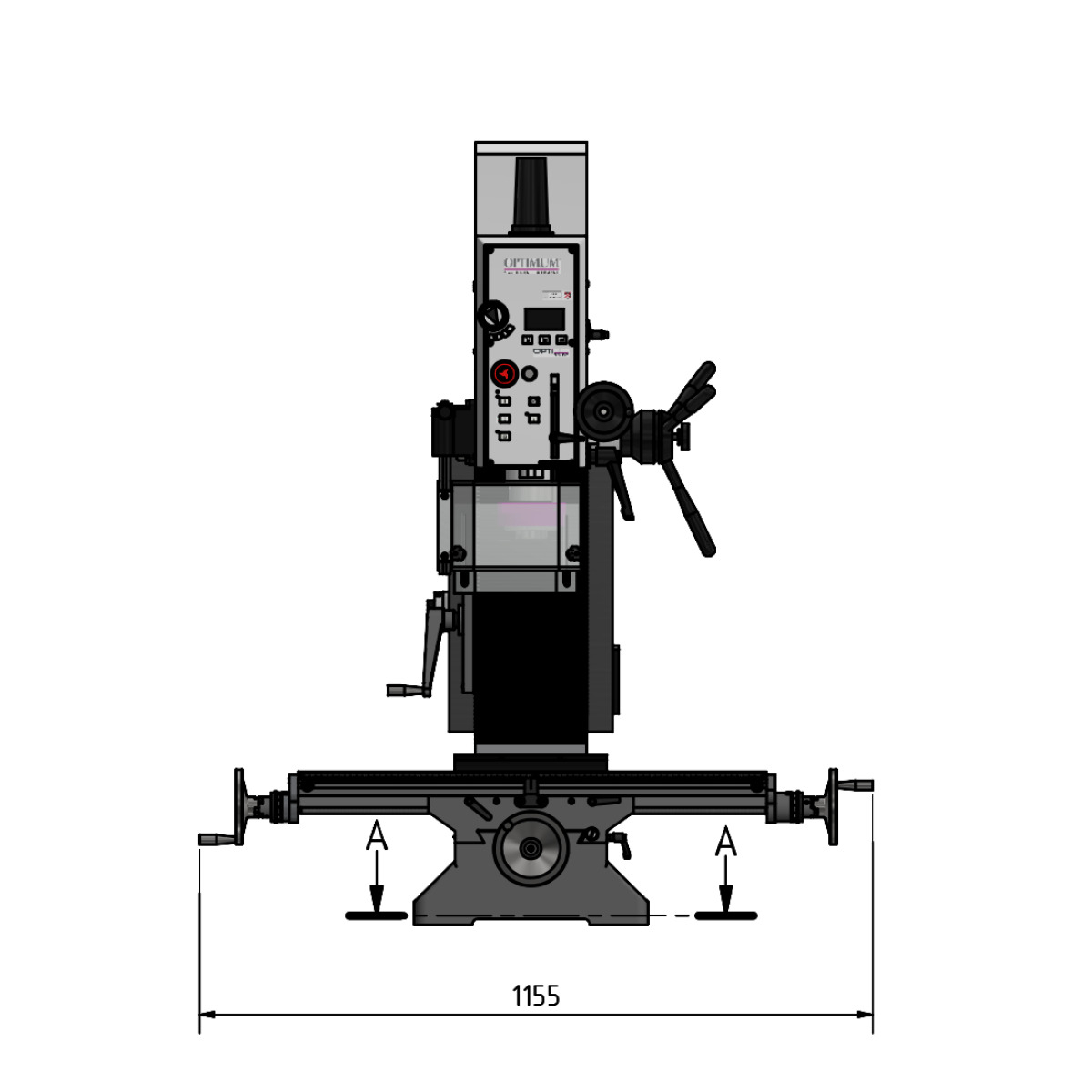

Vŕtačko-frézka OPTImill MB 4 SVD

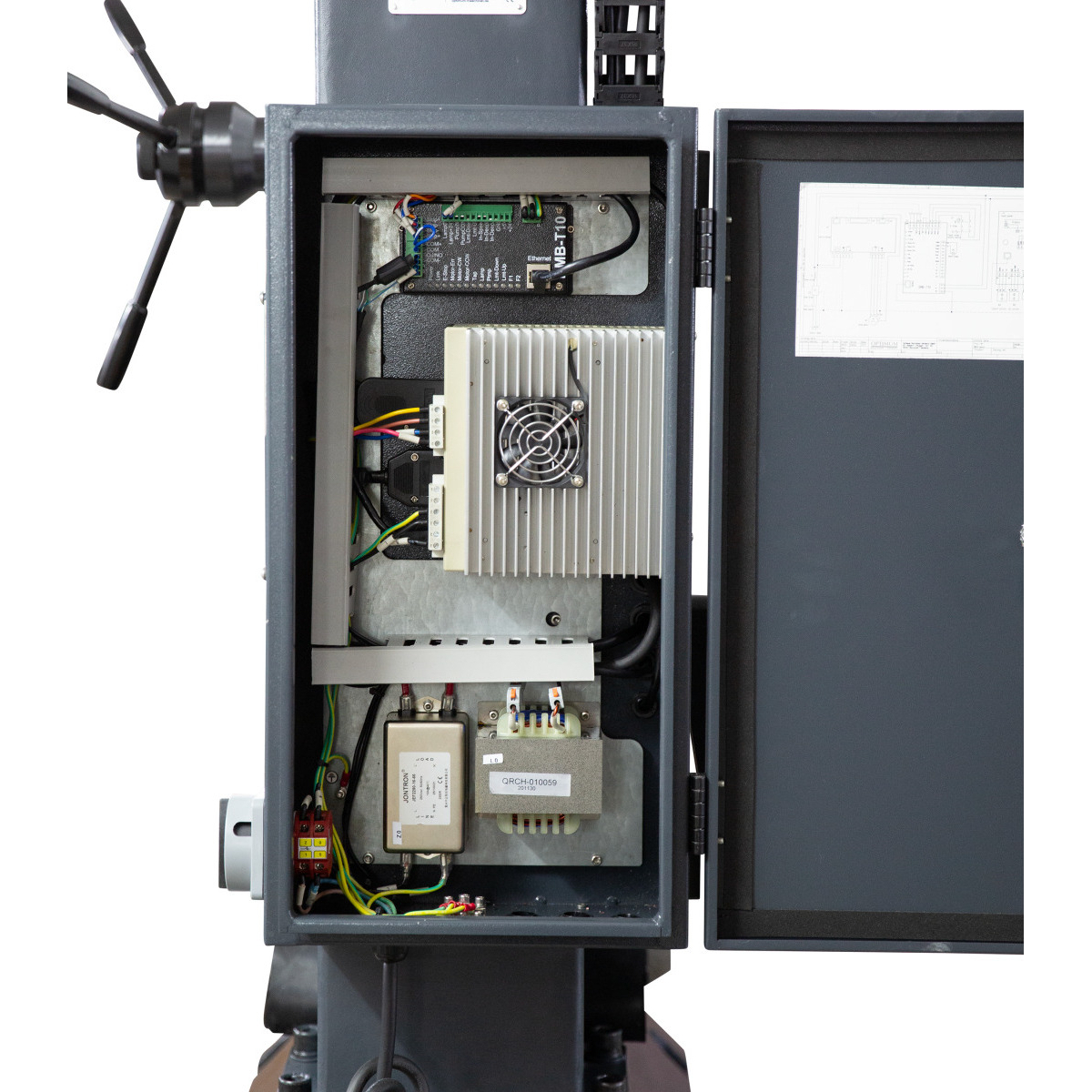

OPTIMUM OPTImill MB 4 SVD je profesionálna vŕtačka s prevodovkou určená na presné vŕtanie, frézovanie a rezanie závitov do kovových materiálov. Kombinuje robustnú konštrukciu, priestranný krížový pracovný stôl, servopohon a digitálne odmeriavacie zariadenie DRO 6 s magnetickým meracím systémom. Vďaka tomu je vhodná pre strojárske dielne, nástrojárne, zámočnícke prevádzky aj údržbu výrobných zariadení.

Stroj ponúka maximálny priemer vŕtania do ocele 32 mm, možnosť použitia fréz s upínacím stopkou do priemeru 26 mm a nožových frézovacích hláv do priemeru 63 mm. Motor s príkonom 3 kW a napájaním 230 V umožňuje využitie aj v dielňach bez trojfázového elektrického pripojenia.

Digitálne meranie DRO 6 pre presnejšiu prácu

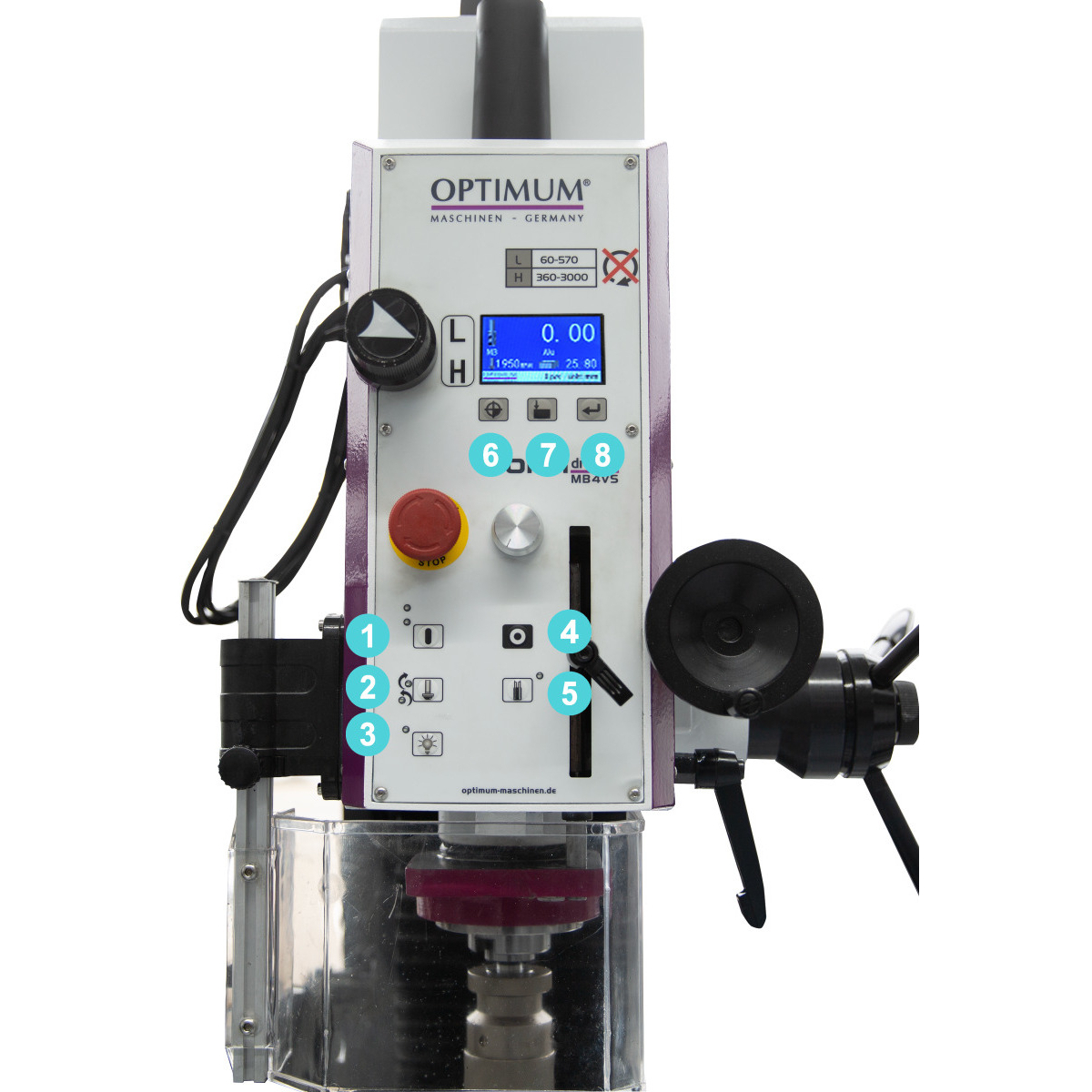

Významnou výhodou modelu MB 4 SVD je integrované digitálne meracie zariadenie DRO 6. V spojení s magnetickým meracím systémom umožňuje pohodlne sledovať polohu pracovných osí a presnejšie nastavovať požadované rozmery pri obrábaní.

Digitálne meranie uľahčuje najmä opakované vŕtanie otvorov, frézovanie drážok a výrobu dielov s presne stanovenými rozstupmi. Obsluha sa nemusí spoliehať iba na mechanické stupnice ručných koliesok, čo zjednodušuje nastavenie pracovných polôh.

Prevodový pohon a 12 rýchlostných stupňov

Vŕtačka-fréza je vybavená prevodovým systémom s 12 rýchlostnými stupňami. Kombinácia šiestich prevodov a dvoch otáčok motora umožňuje nastavovať otáčky v rozsahu od 60 do 3 000 ot./min.

Široký rozsah otáčok umožňuje prispôsobiť reznú prevádzku použitému nástroju, jeho priemeru a obrábanému materiálu. Nižšie otáčky sú vhodné pre väčšie nástroje, zatiaľ čo vyššie otáčky možno využiť pri obrábaní menšími frézami alebo vrtákmi.

Model MB 4 SVD nemá plynulú reguláciu otáčok; rýchlosť sa nastavuje pomocou prevodových stupňov. Stroj umožňuje pravotočivý aj ľavotočivý chod, čo je využiteľné okrem iného pri rezaní závitov.

Robustný pracovný stôl s presným vedením

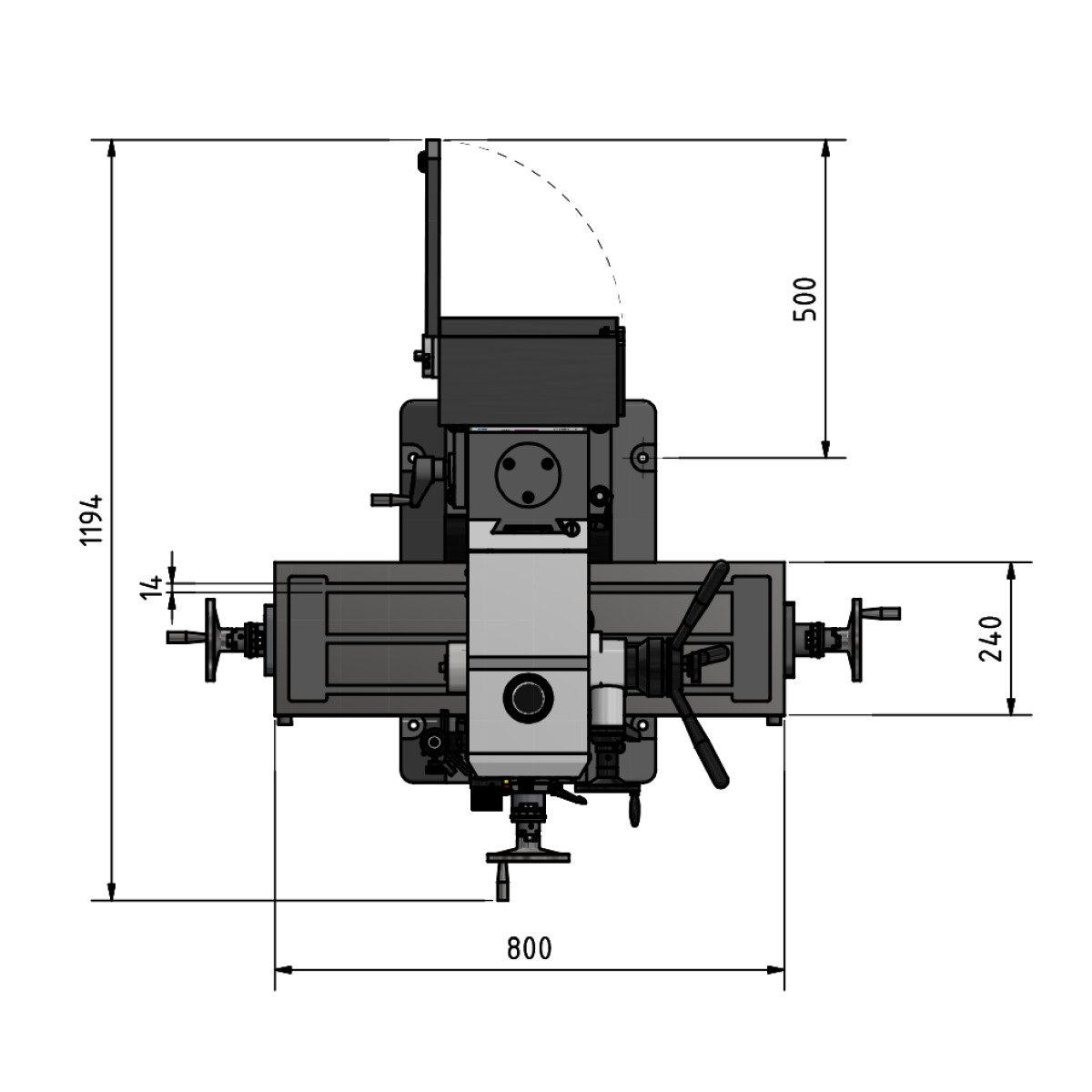

Pracovný stôl s rozmermi 800 × 240 mm poskytuje dostatočný priestor na upínanie obrobkov, strojových zverákov a ďalších obrábacích prípravkov. Jeho maximálne prípustné zaťaženie je 80 kg.

Stôl je vybavený tromi T-drážkami so šírkou 14 mm a rozstupom 63 mm. Vďaka tomu je možné používať bežné upínacie prvky zodpovedajúcich rozmerov a prispôsobiť upevnenie konkrétnemu obrobku.

Stabilné rybinové vedenie s nastaviteľnými vodiacimi lištami umožňuje presné vedenie jednotlivých osí. Nastaviteľné koncové dorazy pomáhajú ohraničiť pracovný pohyb a uľahčujú opakované obrábacie operácie.

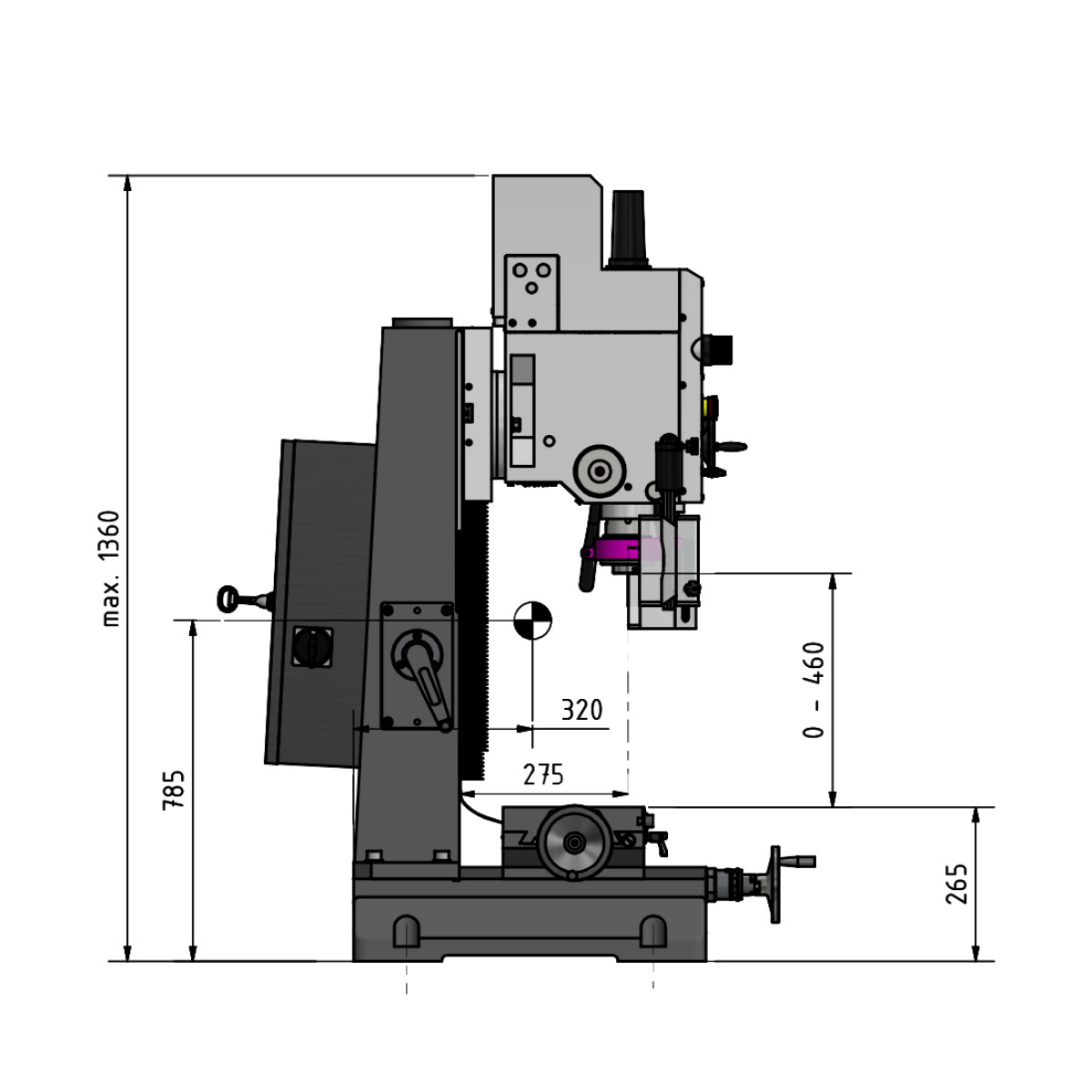

Pracovné rozsahy pre vŕtanie a frézovanie

V pozdĺžnej osi X ponúka stroj posuv 450 mm, v priečnej osi Y 200 mm a vo zvislej osi Z 380 mm. Tieto hodnoty sú dôležité pri posudzovaní, či je možné požadovaný obrobok obrobiť bez opakovaného preladenia.

Vreteno má zdvih 120 mm a umožňuje pohodlné vŕtanie pomocou ovládacích pák. Pre presnejší posuv nástroja je možné využiť jemný posuv.

Vreteno je vybavené kužeľom MK4 s upínaním MK4/M16. Toto vyhotovenie umožňuje použitie príslušných držiakov nástrojov a redukcií.

Naklápateľná frézovacia hlava

Frézovaciu a vŕtaciu hlavu je možné naklápat v rozsahu od −45° do +45°. Táto možnosť rozširuje využitie stroja pri obrábaní šikmých plôch a vŕtaní otvorov pod uhlom.

Pre dosiahnutie správneho výsledku je dôležité hlavu presne nastaviť a zaistiť v požadovanej polohe. Kombinácia naklápania a krížového pracovného stola umožňuje vykonávať širokú škálu bežných obrábacích operácií.

Vybavenie pre pohodlné a bezpečnejšie obrábanie

Pracovný priestor osvetľuje integrované LED osvetlenie, ktoré zlepšuje prehľad o obrábanom mieste. Výškovo nastaviteľný ochranný kryt s mikrospínačom pomáha chrániť obsluhu pred odletujúcimi trieskami.

Súčasťou ovládania je núdzový vypínač na rýchle zastavenie stroja v nebezpečnej situácii. Robustná konštrukcia s hmotnosťou 320 kg prispieva k stabilite pri obrábaní.

Hlavné výhody vŕtačky a frézky OPTImill MB 4 SVD

• Digitálne odmeriavanie DRO 6 s magnetickým meracím systémom na kontrolu polohy osí.
• Maximálna vŕtacia kapacita 32 mm pri vŕtaní do ocele.
• Frézy s upínacím stopkou do 26 mm a nožové frézovacie hlavy do 63 mm.
• 12 rýchlostných stupňov v rozsahu 60–3 000 ot./min.
• Pracovný stôl 800 × 240 mm s tromi T-drážkami.
• Posuvy X/Y/Z 450/200/380 mm pre univerzálne obrábanie.
• Naklápanie frézovacej hlavy ±45° pre šikmé operácie.
• Kónus vretena MK4 pre kompatibilné držiaky nástrojov.
• Servopohon a jemný posuv pre pohodlnejšie ovládanie.
• Funkcia rezania závitov a pravotočivý/ľavotočivý chod vretena.
• LED osvetlenie, ochranný kryt a núdzový vypínač.
• Napájanie 230 V a príkon 3 000 W.

Obsah balenia

• Vŕtačka-fréza OPTIMUM OPTImill MB 4 SVD.
• Digitálny odmerávací prístroj DRO 6 s magnetickým meracím systémom.
• Redukcia MK4/MK3.
• Uťahovacia tyč M16.
• Adaptér MK4/22 mm.
• Pomocné náradie.
