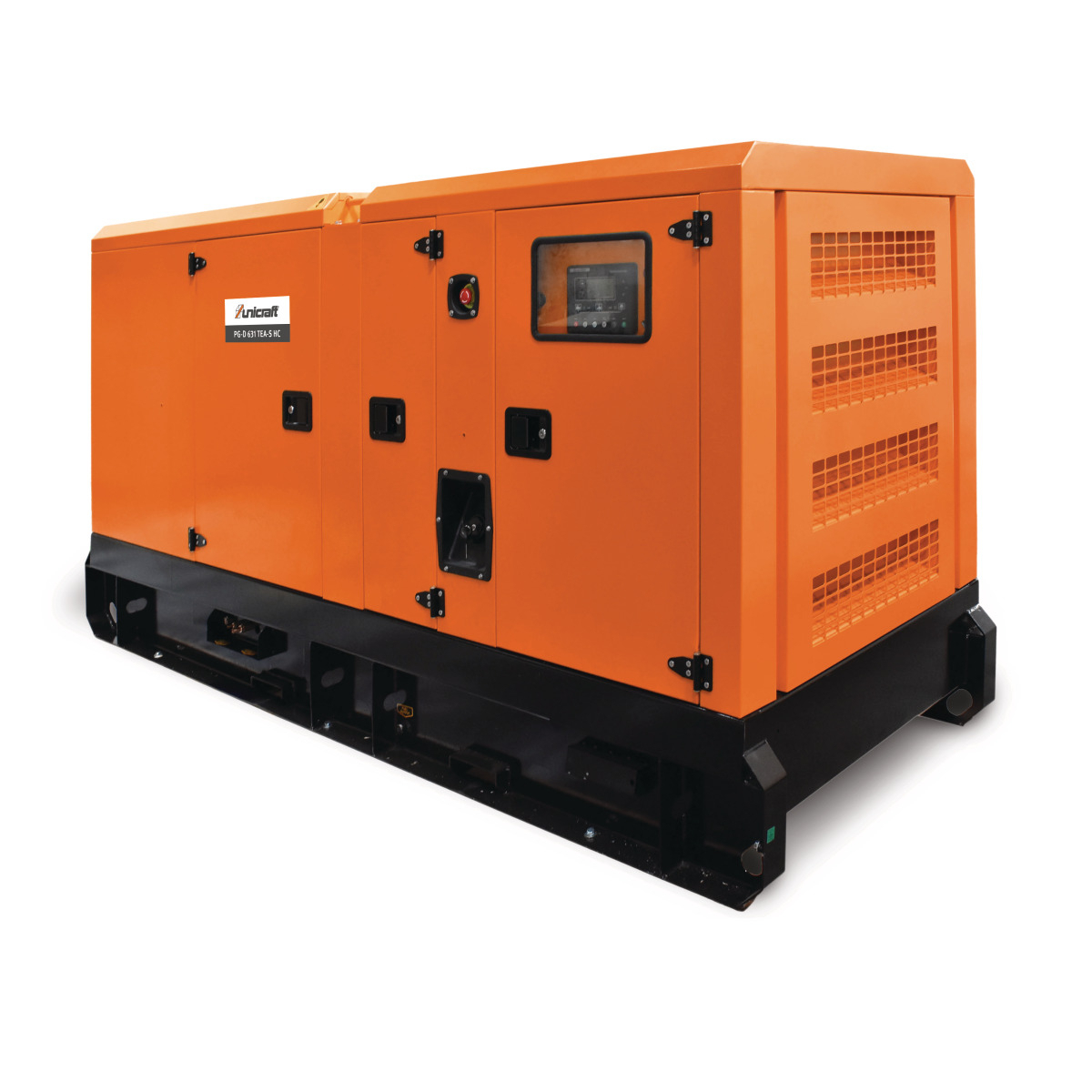

Elektrocentrála PG-D 1380 TEA-S HC

Unicraft PG-D 1380 TEA-S HC je výkonný stacionárny dieselový generátor určený na záložné napájanie priemyselných objektov, firemných prevádzok a ďalších zariadení s vysokými nárokmi na elektrický výkon. Poskytuje trvalý výkon 100 kW pri 400 V a maximálny krátkodobý výkon až 110 kW. Vďaka zakrytej konštrukcii, automatickej regulácii napätia AVR a možnosti pripojenia automatického prepínača sietí je vhodná pre profesionálne záložné energetické systémy.

Elektrický generátor je vybavený synchrónnym generátorom Stamford a dieselovým motorom s elektrickým štartovaním. Veľká palivová nádrž s objemom 250 litrov umožňuje prevádzku približne 16 hodín pri polovičnom zaťažení a 8 hodín pri plnom zaťažení.

Výkonný zdroj elektrickej energie pre priemyselné prevádzky

Model PG-D 1380 TEA-S HC je navrhnutý na napájanie rozsiahlejších elektrických inštalácií, výrobných zariadení a technologických celkov. Trojfázový výstup 400 V ponúka trvalý výkon 100 kW, pričom krátkodobo môže generátor poskytnúť až 110 kW.

Pre jednofázové napájanie 230 V je uvedený trvalý výkon 33,33 kW a maximálny výkon 36,67 kW. Pri pripájaní jednotlivých spotrebičov je potrebné rešpektovať maximálny prúd konkrétnych zásuviek a prípustné zaťaženie jednotlivých fáz.

Elektrický generátor je vhodný napríklad ako záložný zdroj pre priemyselné haly, výrobné technológie alebo technické zázemie objektov. Voľba výkonovej rezervy závisí aj od rozbiehacích prúdov pripojených elektromotorov, čerpadiel a ďalších zariadení.

Dieselový motor s elektrickým štartérom

Elektrický generátor využíva naftový spaľovací motor s elektrickým štartérom. Pre uľahčenie štartovania pri nízkych vonkajších teplotách je vybavený predohrevom motora.

Palivová nádrž s objemom 250 litrov umožňuje dlhšiu prevádzku bez častého dopĺňania paliva. Výdrž dosahuje približne 16 hodín pri 50 % zaťažení a 8 hodín pri plnom zaťažení. Skutočná spotreba závisí od odberu elektrickej energie a prevádzkových podmienok.

Motor je vybavený signalizáciou nízkej hladiny oleja, ktorá upozorňuje na stav dôležitý pre jeho správnu prevádzku. Pravidelná údržba motora, palivového systému a chladiaceho systému je nevyhnutnou súčasťou prevádzky profesionálneho generátora.

Synchrónny generátor Stamford a regulácia AVR

Súčasťou elektrického generátora je synchrónny alternátor Stamford, ktorý premieňa mechanickú energiu motora na elektrickú energiu. Automatická regulácia napätia AVR pomáha udržiavať stabilné výstupné napätie pri zmenách zaťaženia.

Toto riešenie je praktické pri napájaní prevádzok, kde sa počas práce mení počet spustených strojov alebo ich odber elektrickej energie. Kompatibilitu citlivej elektroniky a špecifických priemyselných zariadení je vždy potrebné posúdiť podľa požiadaviek ich výrobcu.

Pripravené na záložné napájanie objektov

Unicraft PG-D 1380 TEA-S HC je vybavený ručným prepínačom sieť/generátor a umožňuje aj pripojenie automatického prepínača sietí ATS. To rozširuje možnosti jeho využitia pri návrhu záložného napájania objektu.

V prípade výpadku distribučnej siete môže správne navrhnutý systém zabezpečiť napájanie vybraných elektrických obvodov. Automatické prepínanie však vyžaduje zodpovedajúce externé vybavenie a odbornú inštaláciu. Samotná príprava pre ATS neznamená, že automatický prepínač je súčasťou dodávky.

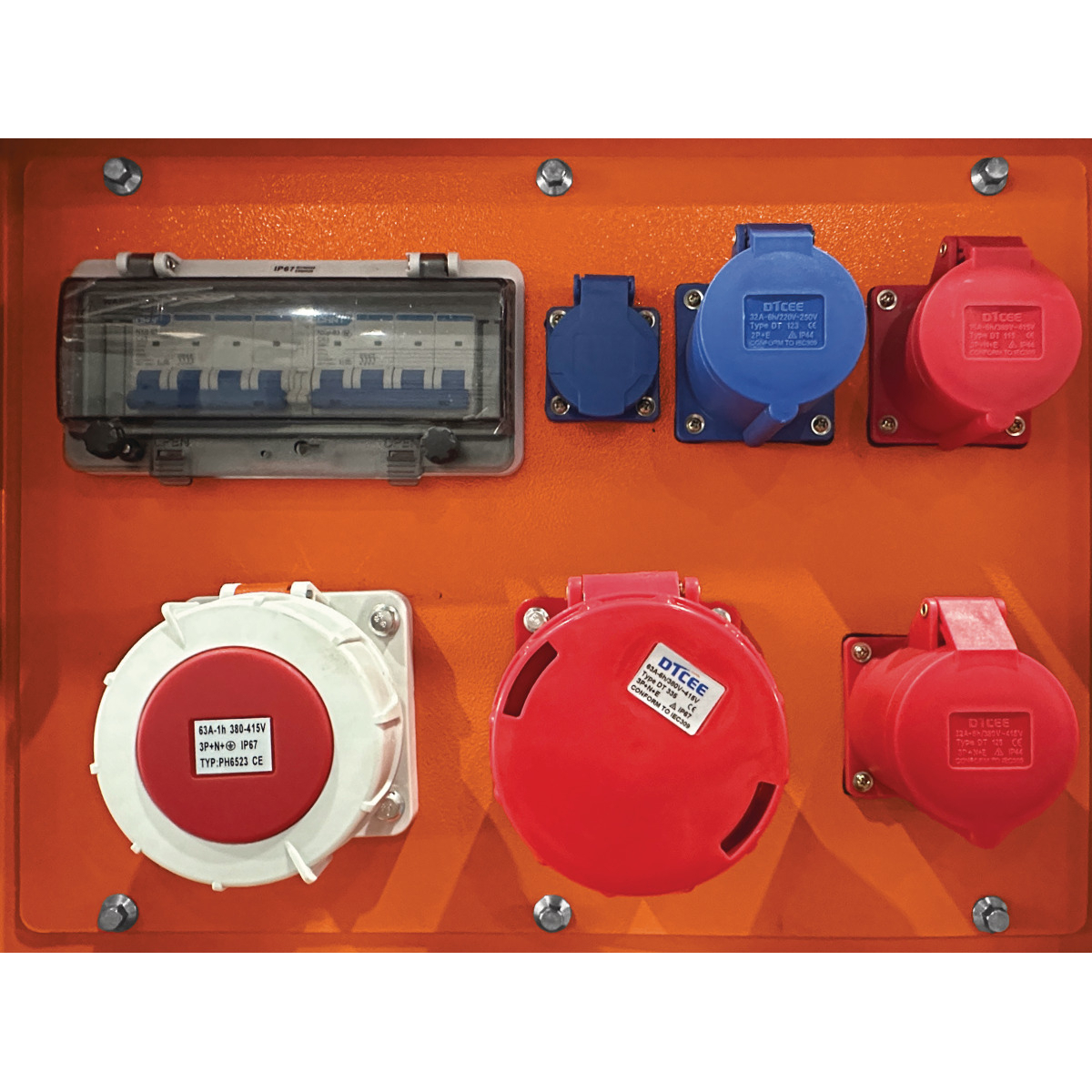

Integrované monitorovanie izolačného stavu sleduje elektrické výstupy s výnimkou zásuvky 400 V / 63 A v prevedení 1h. Toto riešenie tvorí súčasť bezpečnostného vybavenia elektrického generátora.

Prehľadný digitálny ovládací panel

Ovládací panel je vybavený digitálnym displejom, ktorý zobrazuje dôležité prevádzkové údaje. Obsluha môže sledovať výstupný výkon, striedavé a jednosmerné napätie, frekvenciu, prúd a počet prevádzkových hodín.

Počítadlo prevádzkových hodín uľahčuje plánovanie servisných intervalov. Prehľad o prevádzkovom zaťažení zároveň pomáha pri kontrole odberu pripojených zariadení.

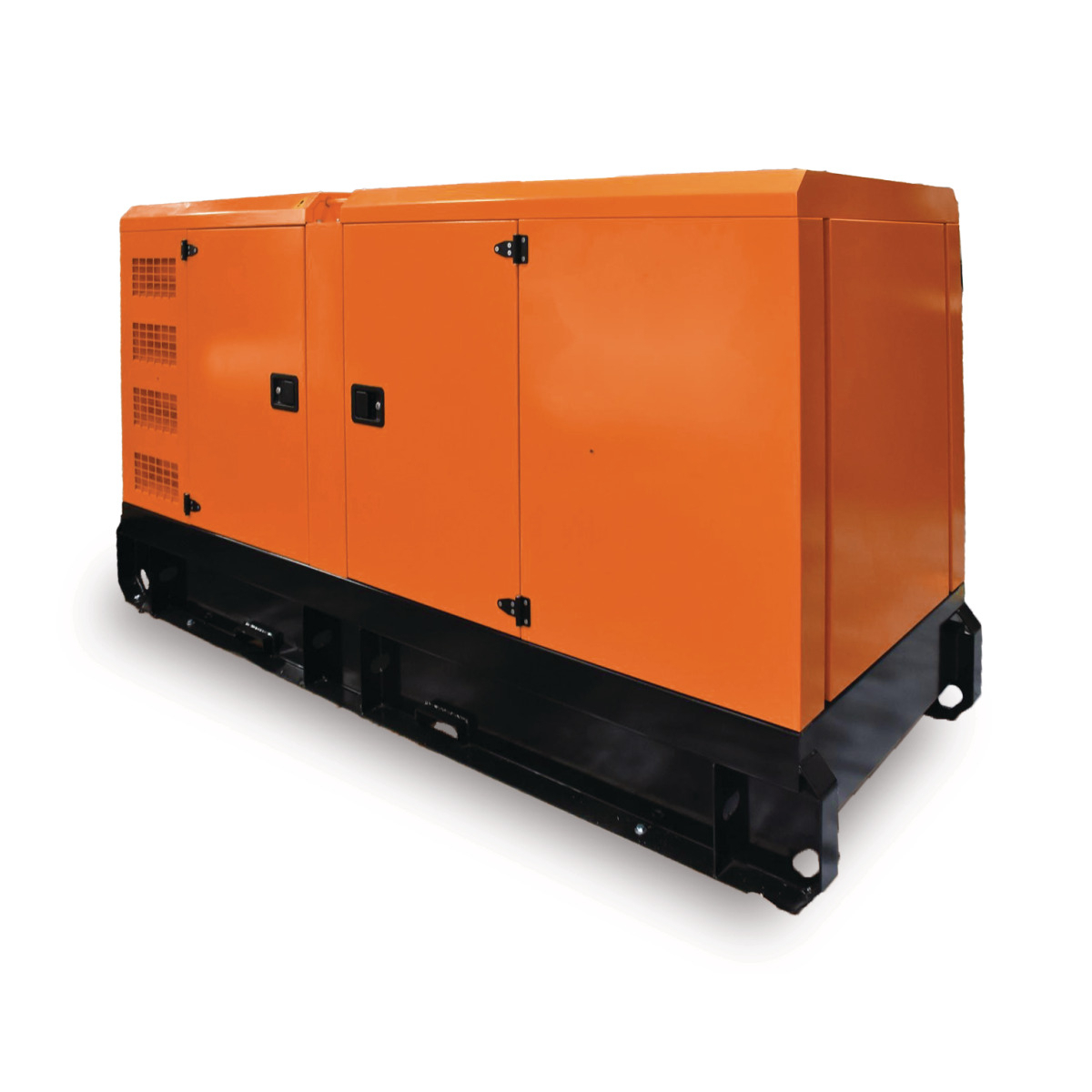

Krytá konštrukcia pre profesionálne inštalácie

Elektrický generátor je vybavený ochranným krytom, ktorý obmedzuje vplyv bežných vonkajších faktorov a poskytuje ochranu proti striekajúcej vode a mechanickému poškodeniu. Kryt tiež prispieva k zníženiu prevádzkového hluku.

Hladina akustického tlaku je 70 dB(A), hladina akustického výkonu 97 dB(A). Tieto hodnoty vyjadrujú odlišné akustické veličiny a nemožno ich priamo zamieňať.

Elektrický generátor má rozmery 3 280 × 1 220 × 1 750 mm a hmotnosť 2 220 kg. Na jej inštaláciu je potrebné pripraviť zodpovedajúci základ, zabezpečiť prívod chladiaceho vzduchu, bezpečný odvod výfukových plynov a dostatočný servisný priestor.

Hlavné výhody generátora

• Trvalý výkon 100 kW / 400 V pre náročné priemyselné prevádzky.
• Maximálny výkon 110 kW / 400 V pre krátkodobé zaťaženie.
• Dieselový motor s elektrickým štartovaním a predohrevom.
• Palivová nádrž s objemom 250 l pre dlhú prevádzkovú výdrž.
• Synchrónny generátor Stamford pre profesionálnu výrobu elektrickej energie.
• Regulácia napätia AVR pri zmenách elektrického zaťaženia.
• Ručný prepínač sieť/generátor a príprava pre externý ATS.
• Digitálny ovládací panel s prehľadom prevádzkových parametrov.
• Kontrola izolačného stavu vybraných elektrických výstupov.
• Krytá konštrukcia na ochranu generátora a obmedzenie hluku.
