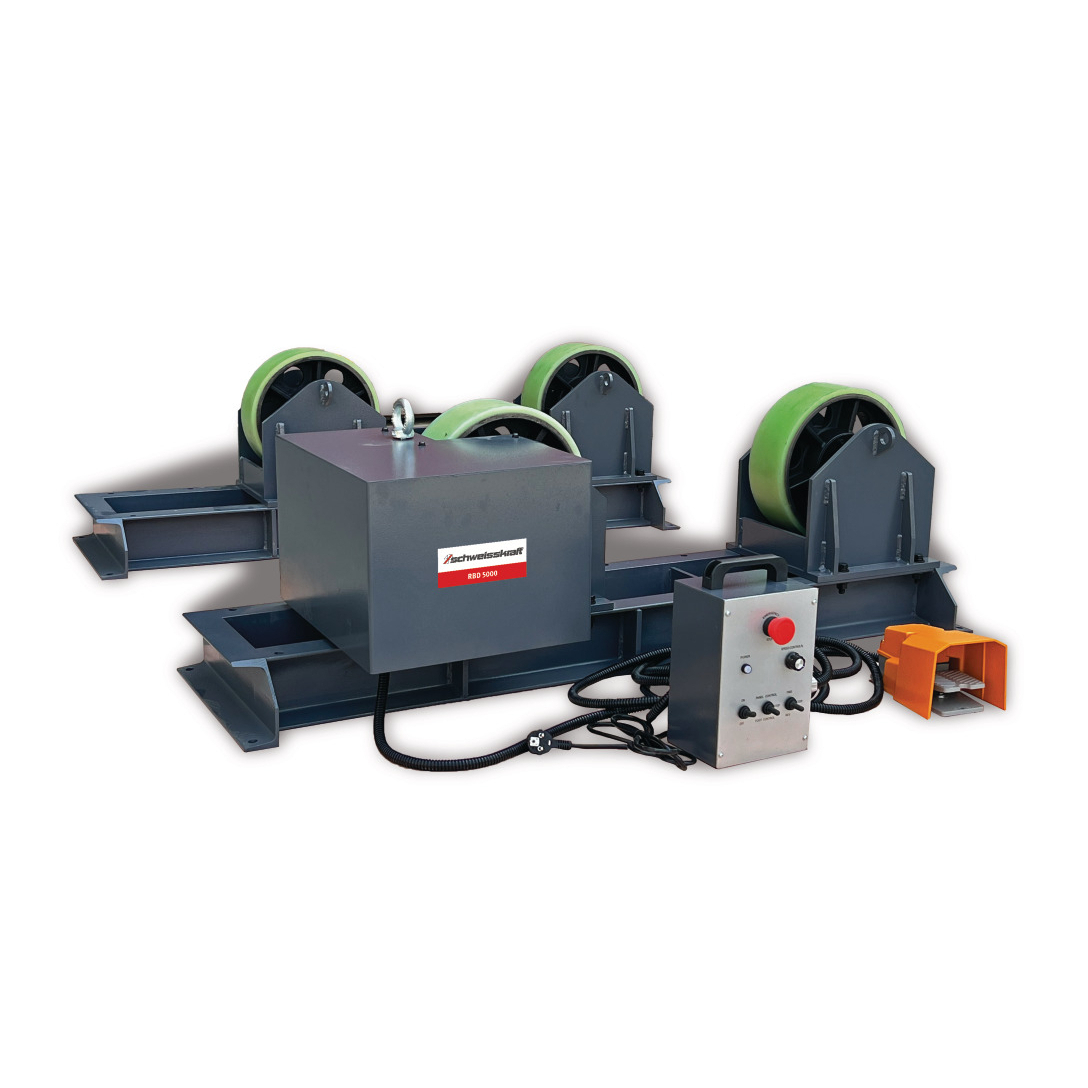

Otočné zariadenie valcového bloku Schweißkraft RBD 5000 je profesionálny zvárací polohovač určený na otáčanie ťažkých valcovitých obrobkov pri zváraní. Vďaka maximálnej nosnosti 5 000 kg umožňuje pohodlnejšiu manipuláciu s potrubím, valcovitými nádržami a ďalšími rozmernými kovovými dielmi.
Zariadenie využíva motoricky poháňanú valcovú jednotku a samostatnú opornú jednotku. Plynulá regulácia rýchlosti otáčania umožňuje prispôsobiť pohyb obrobku požadovanému zváraciemu postupu. Obsluha môže nastavovať smer otáčania a spúšťať alebo zastavovať pohyb pomocou nožného pedála.
Model RBD 5000 je vhodný predovšetkým pre strojárske, zámočnícke a výrobné prevádzky, ktoré pravidelne zvárajú valcovité konštrukcie. Zabezpečuje riadené otáčanie obrobku a uľahčuje vytváranie rovnomerných obvodových zvarov bez nutnosti opakovaného ručného premiestňovania ťažkého dielu.
Plynulé otáčanie valcovitých obrobkov
Plynule nastaviteľná rýchlosť otáčania umožňuje zosúladiť pohyb obrobku s postupom zvárania. Obsluha tak môže udržiavať rovnomerný pracovný postup pri zváraní kruhových spojov, potrubných dielov alebo valcovitých plášťov.
Možnosť zmeny smeru otáčania rozširuje pracovné využitie zariadenia a uľahčuje prispôsobenie pohybu konkrétnej polohe zváracieho horáka a smeru vedenia zvaru.
Nosnosť až 5 000 kg
Robustná konštrukcia je určená pre obrobky s maximálnou hmotnosťou 5 000 kg. Valčekové uloženie poskytuje oporu valcovitým dielom a umožňuje ich kontrolované otáčanie počas zvárania.
Zariadenie je určené pre valcovité obrobky s priemerom od 304 do 2 438 mm. Vďaka širokému pracovnému rozsahu je vhodné pre rôzne rozmery potrubí, valcovitých nádrží a zváraných konštrukcií.
Pohodlné ovládanie nožným pedálom
Ovládanie pomocou nožného pedála umožňuje spúšťať a zastavovať otáčanie bez nutnosti prerušovať prácu kvôli obsluhe ovládacej skrinky. To je praktické najmä pri ručnom zváraní obvodových spojov.
Samostatný ovládací panel umožňuje regulovať otáčanie a nastavovať jeho smer. Obsluha tak môže prispôsobiť pohyb obrobku aktuálnym požiadavkám zváracej operácie.
Robustná konštrukcia pre priemyselné použitie
Zariadenie sa skladá z hnacej a opornej valčekovej jednotky. Ich konštrukcia umožňuje uloženie valcovitého obrobku a jeho plynulé otáčanie.
Pohonná jednotka má rozmery 1 624 × 525 × 458 mm a nosná jednotka 1 418 × 410 × 457 mm. Elektrické napájanie 230 V / 50 Hz umožňuje prevádzku z príslušnej jednofázovej elektrickej siete.
Hlavné výhody zariadenia RBD 5000
- Nosnosť 5 000 kg pre manipuláciu s ťažkými valcovitými obrobkami.
- Priemer obrobkov 304 až 2 438 mm pre široké využitie vo výrobe.
- Plynulá regulácia otáčok podľa požiadaviek zvárania.
- Nastaviteľný smer otáčania pre prispôsobenie pracovného postupu.
- Nožný pedál Start/Stop pre pohodlné ovládanie.
- Pohonná a oporná jednotka pre stabilné uloženie valcovitých dielov.
- Napájanie 230 V bez potreby trojfázového pripojenia.
- Robustná priemyselná konštrukcia pre profesionálne zváracie prevádzky.
Technické parametre
| Výrobca | Schweißkraft |
|---|---|
| Model | RBD 5000 |
| Typ zariadenia | Válečkový zvárací polohovač |
| Maximálna nosnosť | 5 000 kg |
| Priemer obrobku | 304–2 438 mm |
| Regulácia otáčania | Plynulá |
| Smer otáčania | Nastaviteľný |
| Ovládanie | Ovládací skriňa a nožný pedál |
| Napájanie | 230 V / 50 Hz |
| Rozmery hnacej jednotky (D × Š × V) | 1 624 × 525 × 458 mm |
| Rozmery opornej jednotky (D × Š × V) | 1 418 × 410 × 457 mm |
| Rozmery ovládacej skrinky (D × Š × V) | 170 × 120 × 250 mm |
| Celková hmotnosť | cca 325 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie zariadenia nájdete v kategórii zváračky s polohovacím zariadením. Môžete si tiež prezrieť otočné zariadenie Schweißkraft RBD 5000.
Často kladené otázky
Aká je maximálna nosnosť zariadenia RBD 5000?
Maximálna nosnosť zariadenia je 5 000 kg.
Pre aké obrobky je polohovacie zariadenie vhodné?
Pre valcovité kovové obrobky, najmä rúry, valcovité plášte a podobné zvárané konštrukcie.
Je možné regulovať rýchlosť otáčania?
Áno. Zariadenie umožňuje plynulú reguláciu rýchlosti a zmenu smeru otáčania.
Ako sa zariadenie ovláda?
Na nastavenie slúži ovládací panel. Spustenie a zastavenie otáčania umožňuje nožný pedál.
