Schweißkraft RBD 1200 je profesionálne valčekové polohovacie zariadenie určené na otáčanie valcovitých obrobkov počas zvárania. Umožňuje plynule meniť rýchlosť otáčania a pohodlne pracovať na obvodových zvaroch potrubí, nádrží, valcovitých konštrukcií a ďalších kovových dielov. Vďaka nosnosti až 1 200 kg je vhodné pre náročnejšie zámočnícke a strojárske prevádzky.
Zariadenie pracuje s valcovitými obrobkami s priemerom 20–800 mm. Elektrický pohon zabezpečuje rovnomerné otáčanie, zatiaľ čo oporná valčeková jednotka umožňuje stabilné vedenie obrobku. Napájanie 230 V uľahčuje začlenenie zariadenia do bežne vybaveného zváračského pracoviska.
Plynulé otáčanie pri zváraní obvodových zvarov
Válečkový polohovač RBD 1200 pomáha udržiavať zváraný diel v pohybe bez nutnosti jeho opakovaného ručného nastavovania. Obsluha môže pracovať v pohodlnejšej polohe a lepšie sledovať priebeh zvárania po obvode materiálu.
Plynulá regulácia otáčok v rozsahu 0–14,13 ot./min umožňuje prispôsobiť pohyb obrobku konkrétnej zváracej operácii. Smer otáčania je možné prepínať, čo uľahčuje prácu pri rôznych postupoch zvárania a orientácii zvarového spoja.
Ovládanie nožným pedálom
Zariadenie je vybavené nožným ovládaním Start/Stop, ktoré umožňuje spúšťať a zastavovať otáčanie bez nutnosti odkladať zvárací horák. Samostatná ovládacia jednotka slúži na nastavenie pohybu obrobku.
Toto riešenie je praktické pri ručnom zváraní, keď obsluha potrebuje priebežne reagovať na polohu zvaru a podľa potreby zastaviť alebo opäť spustiť otáčanie.
Valčeková konštrukcia pre valcovité obrobky

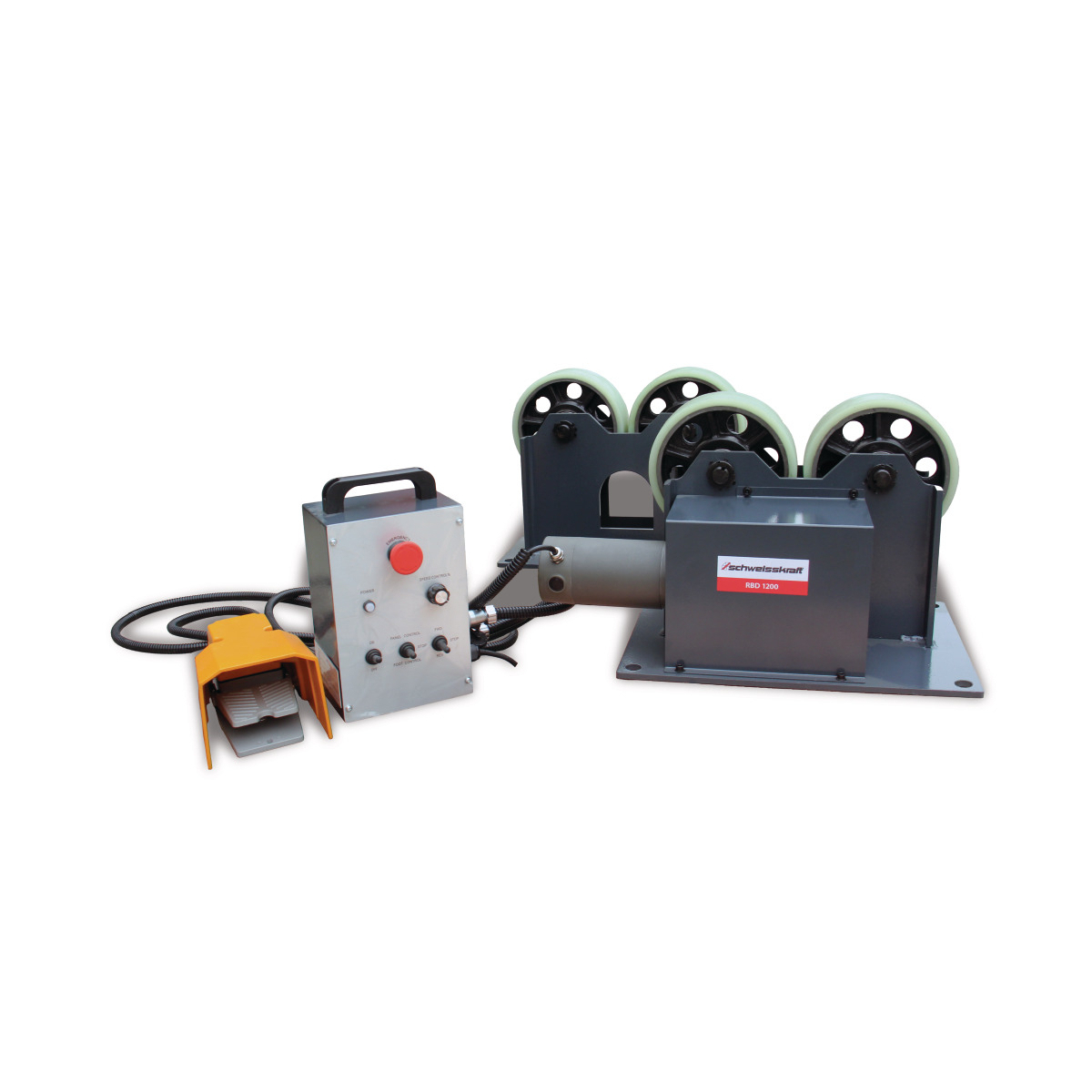

RBD 1200 sa skladá z hnacej jednotky a opornej vodiacej jednotky. Obrobok je uložený na valčekoch, ktoré umožňujú jeho otáčanie okolo pozdĺžnej osi. Súpravu je možné využiť pri výrobe a zváraní potrubných dielov, valcovitých plášťov a ďalších rotačne symetrických konštrukcií.
Pracovný rozsah priemerov 20–800 mm umožňuje použitie pre obrobky rôznych veľkostí. Pri ich ukladaní je potrebné dodržiavať maximálnu nosnosť a zabezpečiť stabilnú polohu celého zariadenia.
Hlavné výhody
- Nosnosť 1 200 kg pre ťažšie valcovité obrobky.
- Priemer obrobku 20–800 mm pre široké možnosti použitia.
- Plynulá regulácia otáčok podľa požiadaviek zvárania.
- Možnosť zmeny smeru otáčania.
- Nožný pedál Start/Stop pre pohodlné ovládanie.
- Pohonná a oporná jednotka na vedenie valcovitých dielov.
- Napájanie 230 V pre bežné elektrické pripojenie v dielni.
Technické parametre
| Výrobca | Schweißkraft |
|---|---|
| Model | RBD 1200 |
| Typ zariadenia | Válečkový zvárací polohovač |
| Maximálna nosnosť | 1 200 kg |
| Priemer obrobku | 20–800 mm |
| Otáčky | 0–14,13 ot./min |
| Regulácia otáčok | Plynulá |
| Smer otáčania | Nastaviteľný |
| Elektrické pripojenie | 230 V / 50 Hz |
| Rozmery pohonnej jednotky (D × Š × V) | 552 × 324 × 336 mm |
| Rozmery vodiacej jednotky (D × Š × V) | 450 × 229 × 336 mm |
| Rozmery ovládacej skrinky (D × Š × V) | 170 × 120 × 250 mm |
| Hmotnosť zariadenia | 86 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie príslušenstvo pre pohodlné zváranie nájdete v kategórii zváračských polohovačov.
Často kladené otázky
Aká je maximálna hmotnosť obrobku, ktorú zariadenie unesie?
Maximálna nosnosť valčekového polohovadla RBD 1200 je 1 200 kg.
Pre aké priemery obrobkov je vhodné?
Zariadenie je určené pre valcovité obrobky s priemerom 20–800 mm.
Je možné meniť rýchlosť a smer otáčania?
Áno, rýchlosť je plynule regulovateľná a smer otáčania je možné meniť.
Ako sa otáčanie spúšťa a zastavuje?
Pomocou nožného pedála Start/Stop.
