Otočný stôl SDT 4000 WE

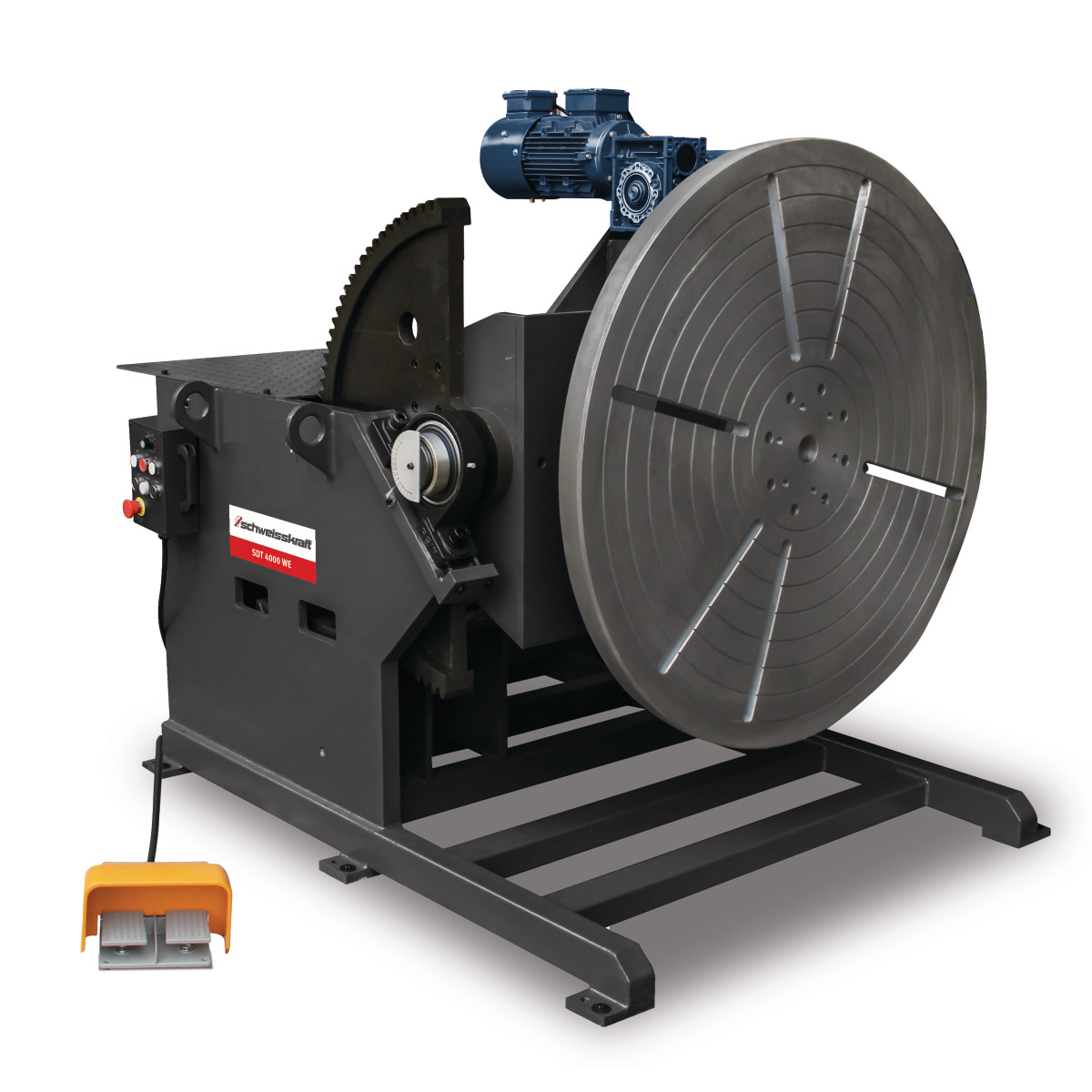

Schweißkraft SDT 2500 WE je profesionálny elektrický otočný a sklopný zvárací stôl určený na polohovanie ťažkých kovových dielov pri zváraní, montáži a súvisiacich výrobných operáciách. Ponúka nosnosť až 2 500 kg vo vodorovnej polohe, nosnosť 2 000 kg vo zvislej polohe a pracovný tanier s priemerom 1 100 mm. Vďaka motorickému otáčaniu a elektrickému naklápaniu umožňuje pohodlnejší prístup k zvarom bez častého ručného premiestňovania obrobku.

Otáčky pracovného taniera je možné plynule regulovať v rozsahu 0,1–1,2 ot./min a podľa potreby voliť smer otáčania. Elektrické naklápanie v rozsahu 0 až 135° umožňuje prispôsobiť polohu zváraného dielu aktuálnej operácii. Stôl je vhodný najmä pre profesionálne zámočnícke dielne, strojársku výrobu a zváranie rozmerných rúrkových alebo kruhových konštrukcií.

Motorické otáčanie pre pohodlnejšie zváranie

Otočný stôl SDT 2500 WE umožňuje plynulé otáčanie upnutého obrobku okolo osi pracovného taniera. Pri zváraní kruhových a valcových dielov tak môže zvárač udržiavať výhodnejšiu pracovnú polohu, zatiaľ čo sa diel kontrolovane otáča.

Plynulá regulácia rýchlosti od 0,1 do 1,2 ot./min umožňuje prispôsobiť otáčanie charakteru zváraného spoja. Voľba pravotočivého alebo ľavotočivého chodu uľahčuje prispôsobenie smeru otáčania konkrétnemu pracovnému postupu.

Výhodou je najmä možnosť vykonávať obvodové zvary bez nutnosti opakovaného zastavovania, prekladania a nového upínania ťažkého dielu. Stabilný a pravidelný pohyb obrobku môže prispieť k rovnomernejšiemu vedeniu zváracieho horáka.

Elektrické naklápanie pracovného taniera

Okrem samotného otáčania je stôl vybavený aj motorickým naklápaním v rozsahu 0 až 135°. Obsluha môže meniť uhol pracovného taniera pomocou otočného ovládača a nastaviť vhodnú polohu obrobku pre požadovanú operáciu.

Elektrické naklápanie je praktické najmä pri manipulácii s ťažkými zostavami, ktoré by sa inak museli polohovať pomocou ďalšej manipulačnej techniky. Možnosť kombinovať naklápanie a otáčanie rozširuje využitie stola pri zváraní zložitejších konštrukcií.

Pri výbere pracovnej polohy je dôležité zohľadniť rozdielnu nosnosť vo vodorovnej a zvislej polohe a zohľadniť aj polohu ťažiska upnutého výrobku.

Pracovný tanier s priemerom 1 100 mm

Robustný otočný tanier s priemerom 1 100 mm poskytuje priestor na upevnenie zváraných dielov a vhodných upínacích prípravkov. Stôl je určený na spracovanie rozmernejších kovových dielov, rúrok, kruhových profilov a zváraných konštrukcií.

Maximálna nosnosť vo vodorovnej polohe je 2 500 kg, pri zvislom nastavení potom 2 000 kg. Tieto hodnoty umožňujú využitie v ťažkej kovovýrobe, kde je potrebné presne polohovať výrobky s vysokou vlastnou hmotnosťou.

Pre bezpečné používanie je potrebné zvoliť vhodný upínací systém a dodržiavať prípustné zaťaženie aj polohu ťažiska obrobku. Samotná nosnosť stola neznamená, že je možné ľubovoľne vyložený alebo nevyvážený diel polohovať bez obmedzenia.

Jednoduché ovládanie a ochrana elektroniky

Obsluha môže plynule nastavovať pracovné otáčky, voliť smer otáčania a elektricky meniť sklon taniera. Nožný pedál na spustenie a zastavenie uľahčuje ovládanie počas zvárania a umožňuje sústrediť sa na vedenie horáka a kontrolu zvaru.

Riadiaca elektronika je umiestnená v robustnom uzavretom kryte, ktorý ju chráni pred bežnými vplyvmi dielenského prostredia. Elektromotorický pohon s príkonom 1,5 kW je určený na pripojenie k elektrickej sieti 400 V / 50 Hz.

Hlavné výhody zváracieho polohovadla

• Nosnosť 2 500 kg vo vodorovnej polohe – na polohovanie ťažkých zváraných dielov.
• Nosnosť 2 000 kg vo zvislej polohe – možnosť práce s obrobkom v rôznych pracovných polohách.
• Pracovný tanier Ø 1 100 mm – priestor na upnutie rozmernejších dielov.
• Plynulé otáčky 0,1–1,2 ot./min – prispôsobenie rýchlosti charakteru zváracích prác.
• Pravotočivý a ľavotočivý chod – možnosť výberu smeru otáčania podľa pracovného postupu.
• Elektrické naklápanie 0–135° – pohodlnejší prístup k rôznym častiam zváraného konštrukčného prvku.
• Nožný pedál Start/Stop – ovládanie otáčania počas zvárania.
• Uzatvorený kryt riadiacej elektroniky – ochrana ovládacích komponentov.
• Elektrický pohon 400 V – pre profesionálne priemyselné pracoviská.

Využitie v priemyselnej a zákazkovej kovovýrobe

Schweißkraft SDT 2500 WE je vhodný najmä na zváranie rúrkových zostáv, prírub, valcových plášťov a ďalších rotačne symetrických konštrukcií. Nachádza uplatnenie aj pri montáži a polohovaní ťažších strojných dielov, pri ktorých je žiaduce meniť pracovnú polohu bez opakovaného premiestňovania žeriavom.

Kombinácia otáčania a naklápania umožňuje prispôsobiť polohu výrobku zváračovi. To pomáha obmedziť prácu v ťažko prístupných polohách a uľahčuje kontrolu priebehu zvárania.

Stôl predstavuje samostatné polohovacie zariadenie. Pre konkrétnu pracovnú úlohu je potrebné zvoliť zodpovedajúce upínacie prípravky, pripraviť vhodnú inštalačnú plochu a zabezpečiť dostatočný manipulačný priestor okolo zariadenia.

Obsah dodávky

• Otočný a naklápací zvárací stôl Schweißkraft SDT 2500 WE
• Nožný ovládací pedál s pripojovacím káblom
• Návod na obsluhu s dokumentáciou náhradných dielov

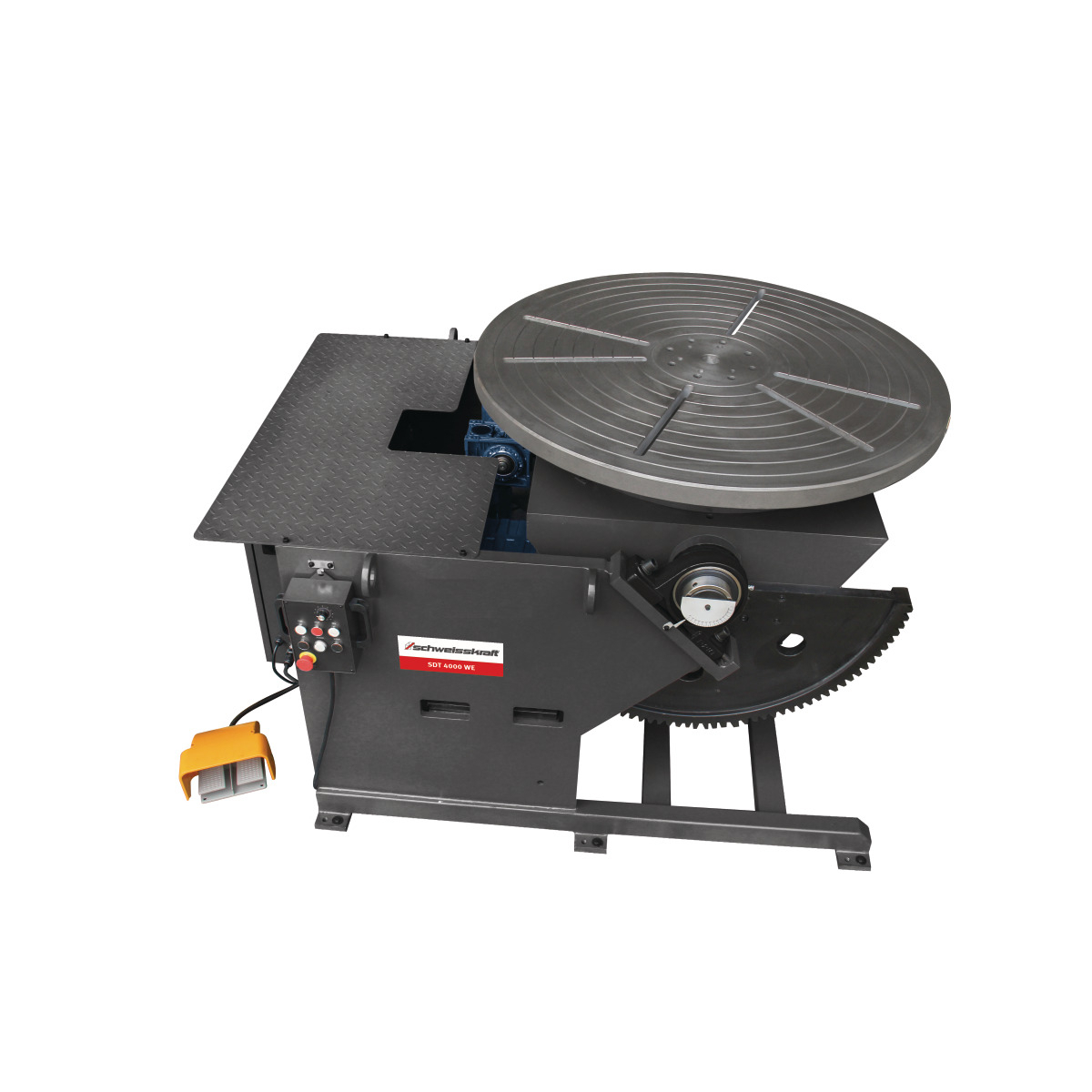

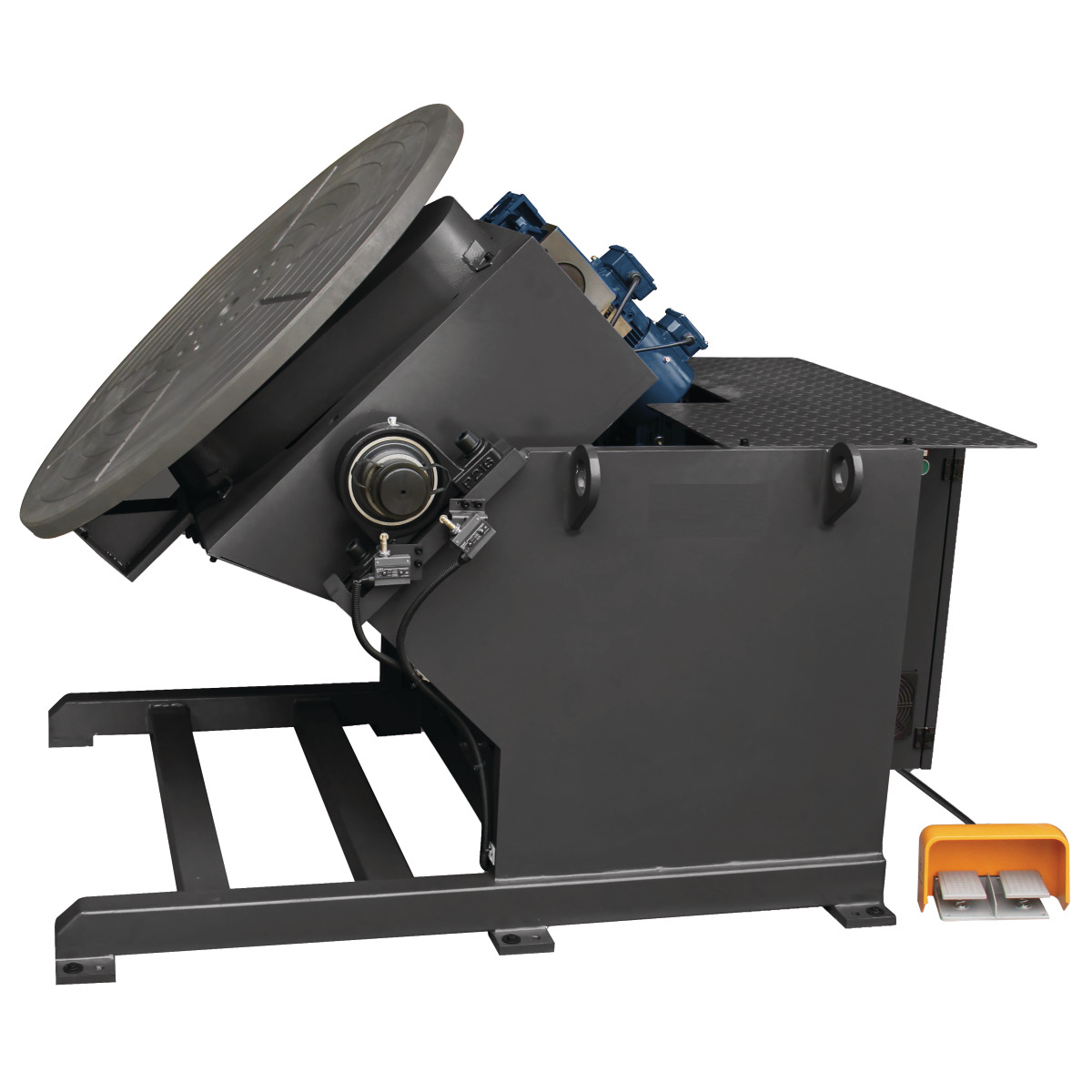

Ďalšie fotografie produktu
