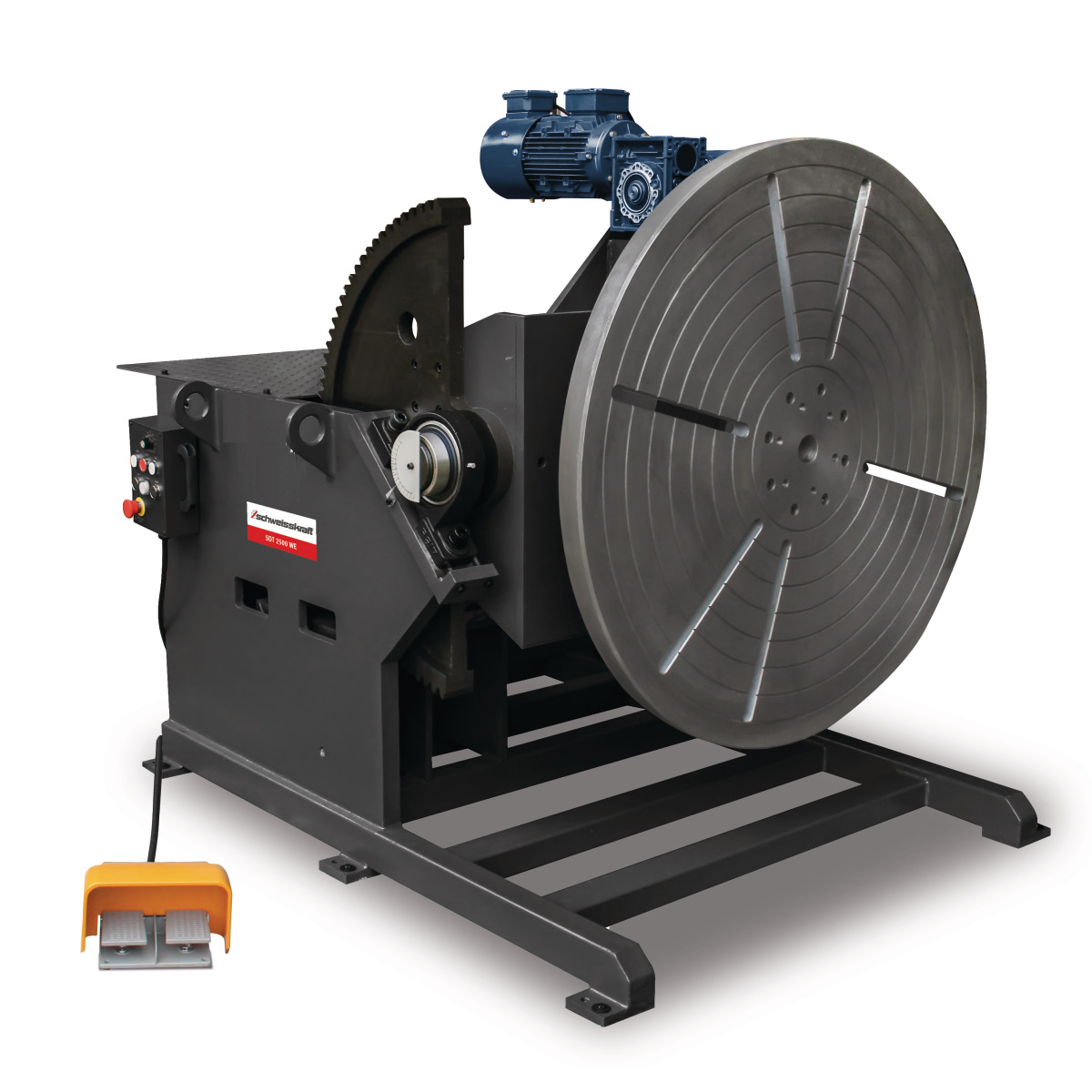

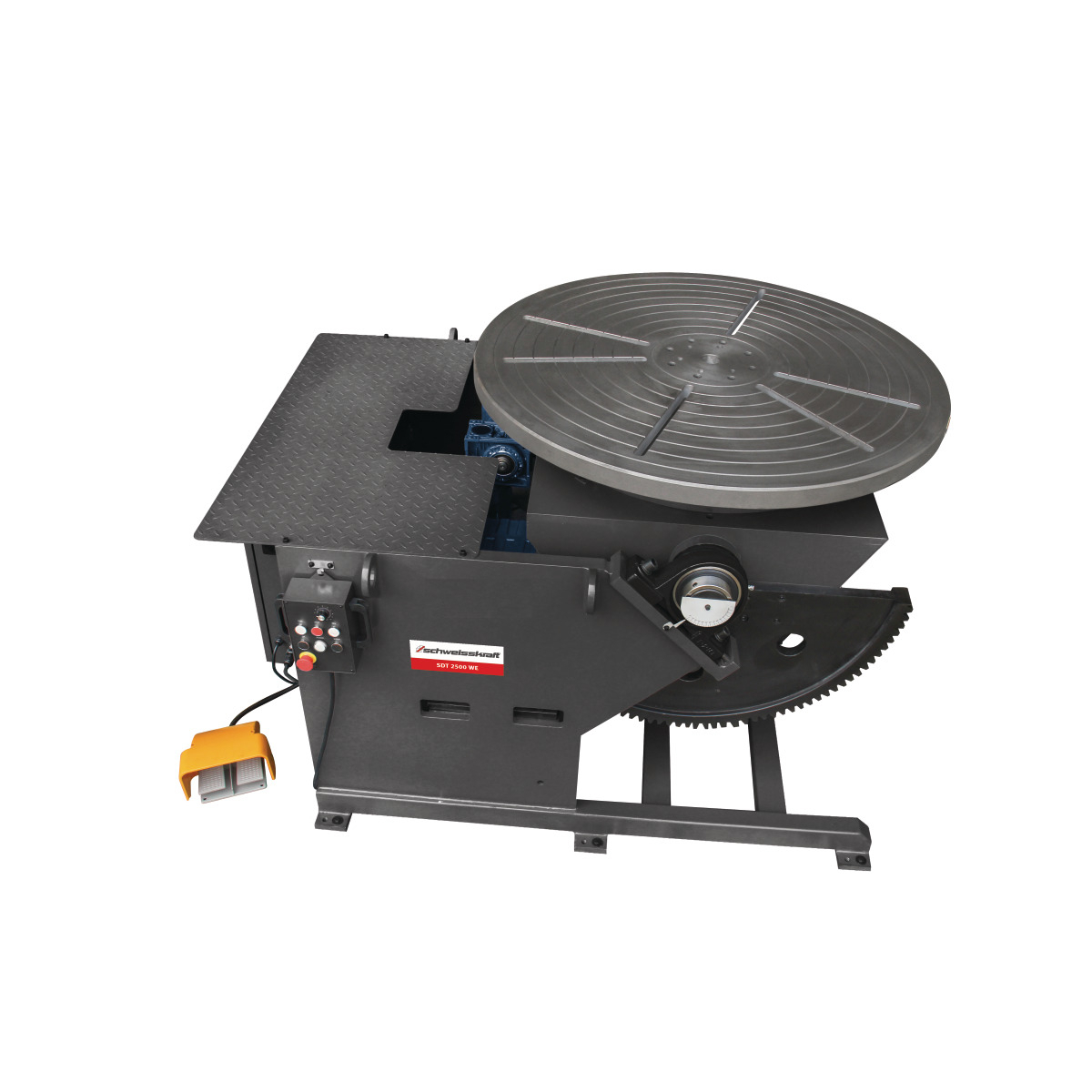

Otočný zvárací stôl Schweißkraft SDT 2500 WE je výkonné priemyselné polohovacie zariadenie určené na zváranie, montáž a manipuláciu s ťažkými kovovými obrobkami. Ponúka nosnosť až 2 500 kg vo vodorovnej polohe a 2 000 kg vo zvislej polohe, otočný tanier s priemerom 1 100 mm a elektricky ovládané naklápanie v rozsahu 0–135°. Vďaka plynule nastaviteľným otáčkam 0,1–1,2 ot./min umožňuje prispôsobiť rýchlosť otáčania konkrétnemu zváraciemu postupu.
Stôl je vhodný pre profesionálne zváračky, strojárske podniky a výrobné pracoviská, kde sa spracovávajú rozmernejšie zvárané diely, rúry, valcové diely alebo ťažké oceľové konštrukcie. Elektrický pohon otáčania a naklápania obmedzuje potrebu ručnej manipulácie s obrobkom a umožňuje jeho presnejšie nastavenie do vhodnej pracovnej polohy.
Pohodlné polohovanie pri zváraní ťažkých dielov
Schweißkraft SDT 2500 WE umožňuje otáčať upnutý obrobok okolo osi pracovného taniera a súčasne meniť jeho sklon. Kombinácia týchto pohybov uľahčuje prístup k zvarovým spojom z rôznych strán. Obsluha tak môže pracovať vo vhodnejšej zváracej polohe bez toho, aby bolo potrebné ťažký diel opakovane premiestňovať pomocou ďalšej manipulačnej techniky.

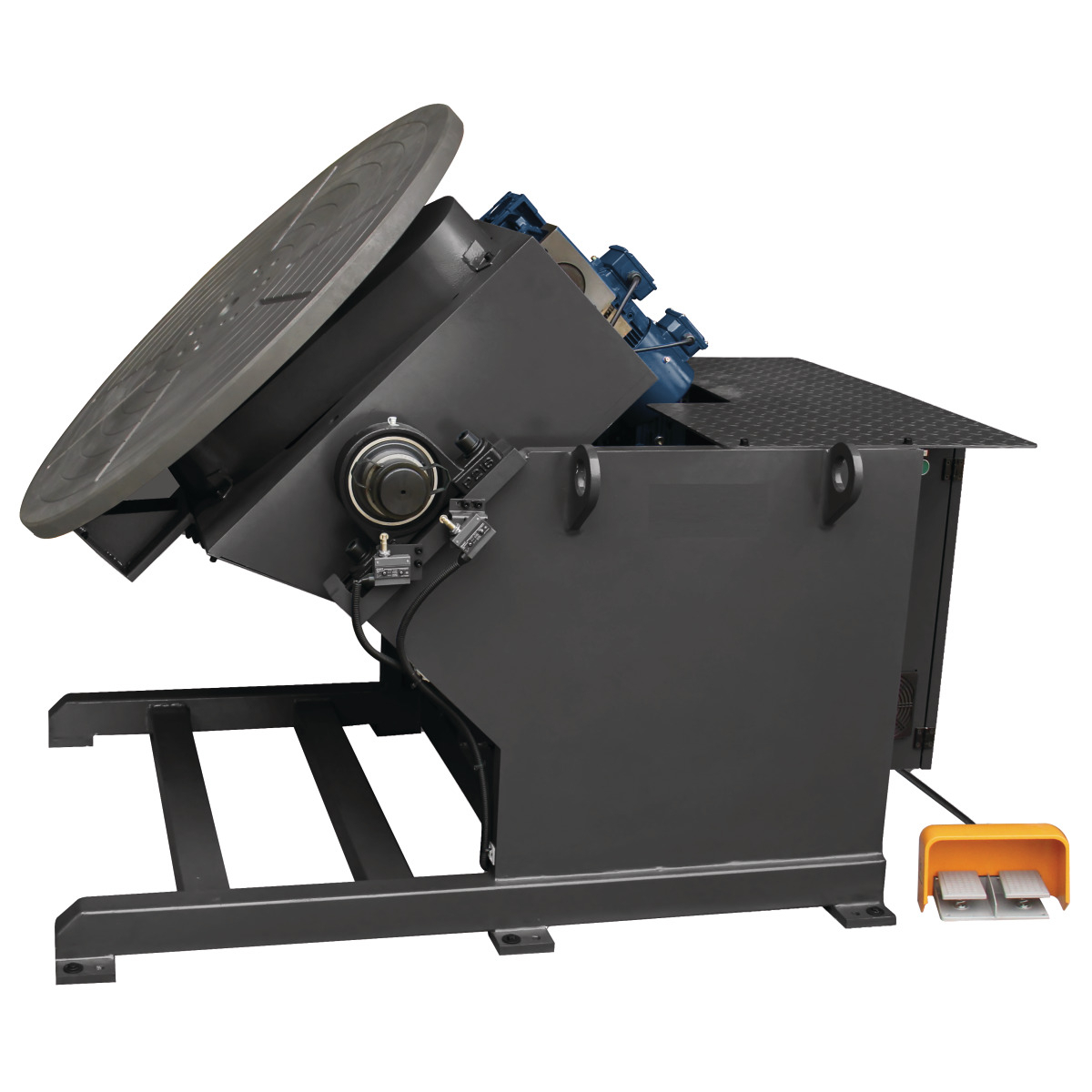

Sklon stola je možné elektricky nastaviť v rozsahu od 0 do 135°. To je praktické najmä pri zváraní potrubných zostáv, prírub, valcovitých nádob, rámových konštrukcií alebo dielov s obvodovými zvarmi.
Plynulá regulácia otáčok a zmena smeru
Otočný tanier je poháňaný elektromotorom a jeho rýchlosť je možné plynule nastaviť v rozmedzí od 0,1 do 1,2 ot./min. Nízke otáčky umožňujú kontrolovaný pohyb obrobku pri zváraní obvodových zvarov alebo pri postupnom nastavovaní požadovanej pracovnej polohy.
Zariadenie podporuje otáčanie v smere aj proti smeru hodinových ručičiek. Smer a rýchlosť je možné prispôsobiť tvaru obrobku, prístupu zváracieho horáka aj zvolenému pracovnému postupu.
Na spustenie a zastavenie otáčania slúži nožný pedál. Obsluha tak môže ovládať pohyb stola bez toho, aby musela počas práce odkladať zvárací horák.
Robustná konštrukcia pre priemyselné použitie
Stôl je vybavený otočným tanierom s priemerom 1 100 mm, ktorý poskytuje základ pre upevnenie vhodných upínacích prípravkov a polohovanie rozmernejších kovových dielov. Robustná konštrukcia s vlastnou hmotnosťou približne 1 550 kg je navrhnutá pre prácu s vysokým zaťažením.
Riadiaca elektronika je chránená uzavretým odolným krytom. Zariadenie využíva trojfázové elektrické pripojenie 400 V a pohon s príkonom 1 500 W. Pri umiestnení je potrebné počítať s dostatočne nosnou a rovnou podlahou, ako aj s manipulačným priestorom na naklápanie a otáčanie obrobku.
Hlavné výhody otočného zváracieho stola
- Nosnosť 2 500 kg vo vodorovnej polohe – na manipuláciu s ťažkými zváranými dielmi a konštrukčnými prvkami.
- Nosnosť 2 000 kg vo zvislej polohe – rozšírené možnosti polohovania náročných obrobkov.
- Priemer otočného taniera 1 100 mm – priestor na upevnenie vhodných zváracích prípravkov.
- Elektrické naklápanie 0–135° – jednoduchšie nastavenie vhodnej pracovnej polohy.
- Plynulá regulácia 0,1–1,2 ot./min – prispôsobenie rýchlosti otáčania zváraciemu procesu.
- Otočenie v oboch smeroch – flexibilita pri zváraní obvodových zvarov.
- Nožný ovládací pedál – pohodlné spustenie a zastavenie pohybu.
- Chránená riadiaca elektronika – uzavretý kryt pre priemyselné pracovné prostredie.
- Napájanie 400 V – elektrický pohon pre profesionálne prevádzky.
Technické parametre
| Výrobca | Schweißkraft |
|---|---|
| Model | SDT 2500 WE |
| Typ zariadenia | Otočný a sklopný zvárací stôl |
| Nosnosť v horizontálnej polohe | 2 500 kg |
| Nosnosť vo zvislej polohe | 2 000 kg |
| Priemer otočného taniera | 1 100 mm |
| Rozsah naklápania | 0–135° |
| Rýchlosť otáčania | 0,1–1,2 ot./min |
| Smer otáčania | Obidva smery |
| Maximálny zvárací prúd | 800 A |
| Pohon | Elektromotor |
| Príkon | 1 500 W |
| Elektrické pripojenie | 400 V |
| Rozmery stroja (D × Š × V) | 1 735 × 1 276 × 1 050 mm |
| Hmotnosť stroja | 1 550 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie možnosti polohovania zváraných dielov nájdete v kategórii zváračských polohovačov a v ponuke príslušenstva značky Schweißkraft.
Často kladené otázky
Aká je maximálna nosnosť stola?
Nosnosť je 2 500 kg vo vodorovnej polohe a 2 000 kg vo zvislej polohe. Pri polohovaní je potrebné zohľadniť aj rozloženie zaťaženia a polohu ťažiska obrobku.
Je možné plynule regulovať rýchlosť otáčania?
Áno. Rýchlosť otáčania je možné nastaviť v rozmedzí od 0,1 do 1,2 ot./min a zmeniť smer otáčania.
Má stôl elektrické naklápanie?
Áno. Pracovný tanier je možné elektricky naklápat v rozsahu 0–135°.
Ako sa ovláda spustenie a zastavenie otáčania?
Na spustenie a zastavenie pohybu slúži nožný ovládací pedál.
