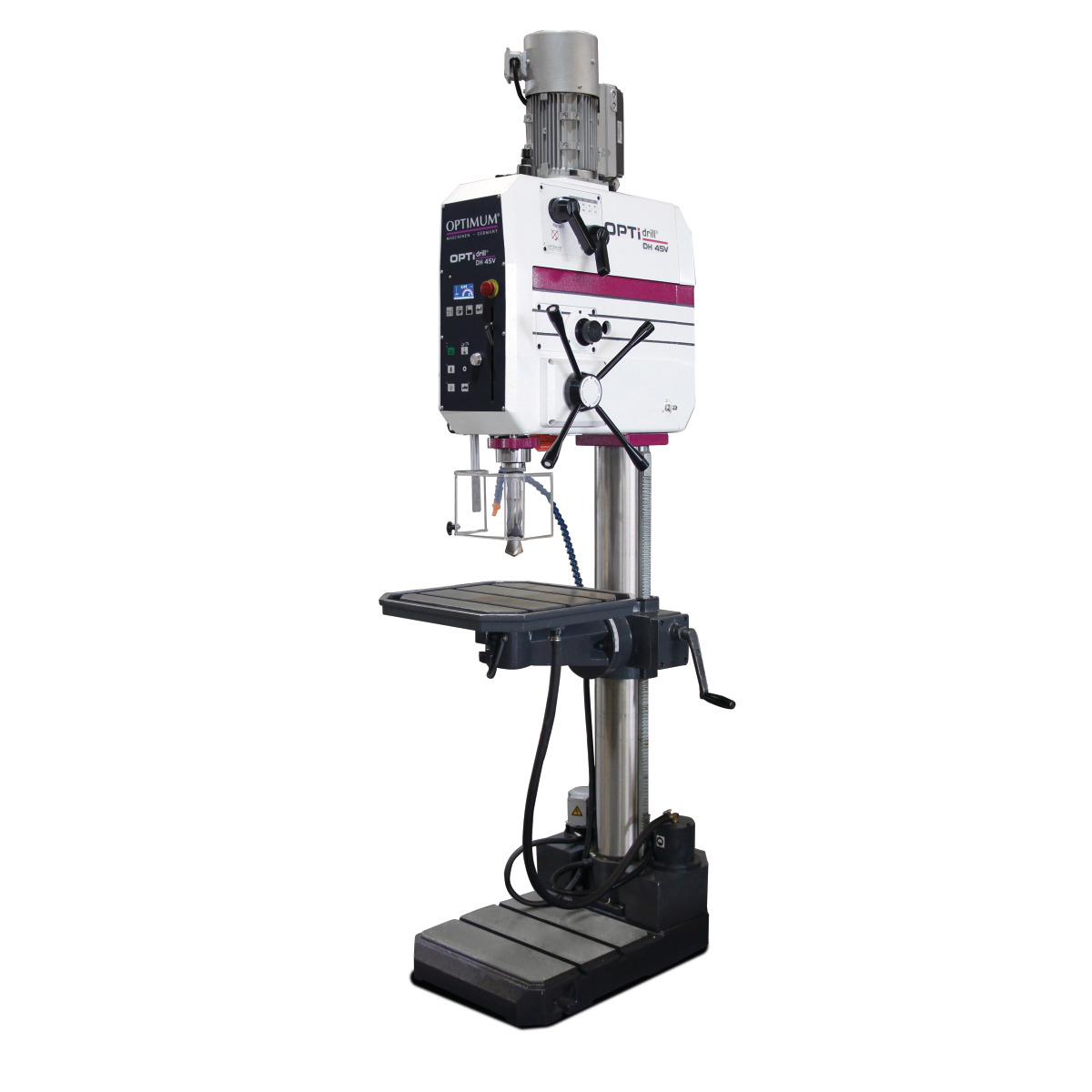

Prevodová vŕtačka OPTIdrill DH 45 V

Vŕtačka s prevodovkou OPTIMUM OPTIdrill DH 45 V je robustný priemyselný stroj určený na presné vŕtanie, vyvŕtavanie a rezanie závitov do kovových materiálov. Ponúka maximálny priemer vŕtania 40 mm do ocele, plynule nastaviteľné otáčky 30–2 430 ot./min a automatický posuv vretena v troch stupňoch. Masívna liatinová konštrukcia poskytuje potrebnú stabilitu pri náročnom obrábaní.

Model DH 45 V je vhodný pre strojárske, zámočnícke, výrobné a údržbárske prevádzky. Vďaka prevodovému pohonu, elektronickej regulácii otáčok a závitovaciemu cyklu umožňuje prispôsobiť pracovné podmienky rôznym obrobkom a nástrojom. Motor s príkonom 2,2 kW vyžaduje elektrické pripojenie 400 V.

Plynulá regulácia otáčok a prevodový pohon

Vŕtačka je vybavená štvorstupňovou prevodovkou s plynulou elektronickou reguláciou otáčok v rozsahu 30–2 430 ot./min. Obsluha tak môže zvoliť vhodné reznú podmienky podľa priemeru vrtáka, obrábaného materiálu a požadovanej operácie.

Nižšie otáčky sú vhodné najmä na vŕtanie väčších otvorov, zatiaľ čo vyššie otáčky umožňujú efektívnu prácu s menšími nástrojmi. Prevodový systém pomáha využívať krútiaci moment motoru pri náročnejšom obrábaní.

Automatický posuv vretena

Strojový posuv vretena uľahčuje pravidelné vŕtanie a obmedzuje potrebu ručného vyvíjania posuvnej sily. K dispozícii sú tri rýchlosti posuvu: 0,1 / 0,15 / 0,2 mm na otáčku.

Elektromagnetické spínanie posuvu sa ovláda tlačidlami na rukovätiach. Táto funkcia umožňuje pohodlné spustenie a ukončenie automatického posuvu pri opakovaných pracovných operáciách.

Vŕtanie a rezanie závitov

OPTIdrill DH 45 V zvládne nepretržité vŕtanie do ocele s priemerom 35 mm a maximálny priemer vŕtania je 40 mm. Cyklus rezania závitov umožňuje obrábanie vnútorných závitov až do veľkosti M30.

Kónus vretena MK4 ponúka možnosť upnutia príslušných vŕtacích nástrojov a príslušenstva. Maximálna hĺbka vŕtania je 170 mm, čo rozširuje možnosti obrábania hrubších dielov.

Masívny pracovný stôl

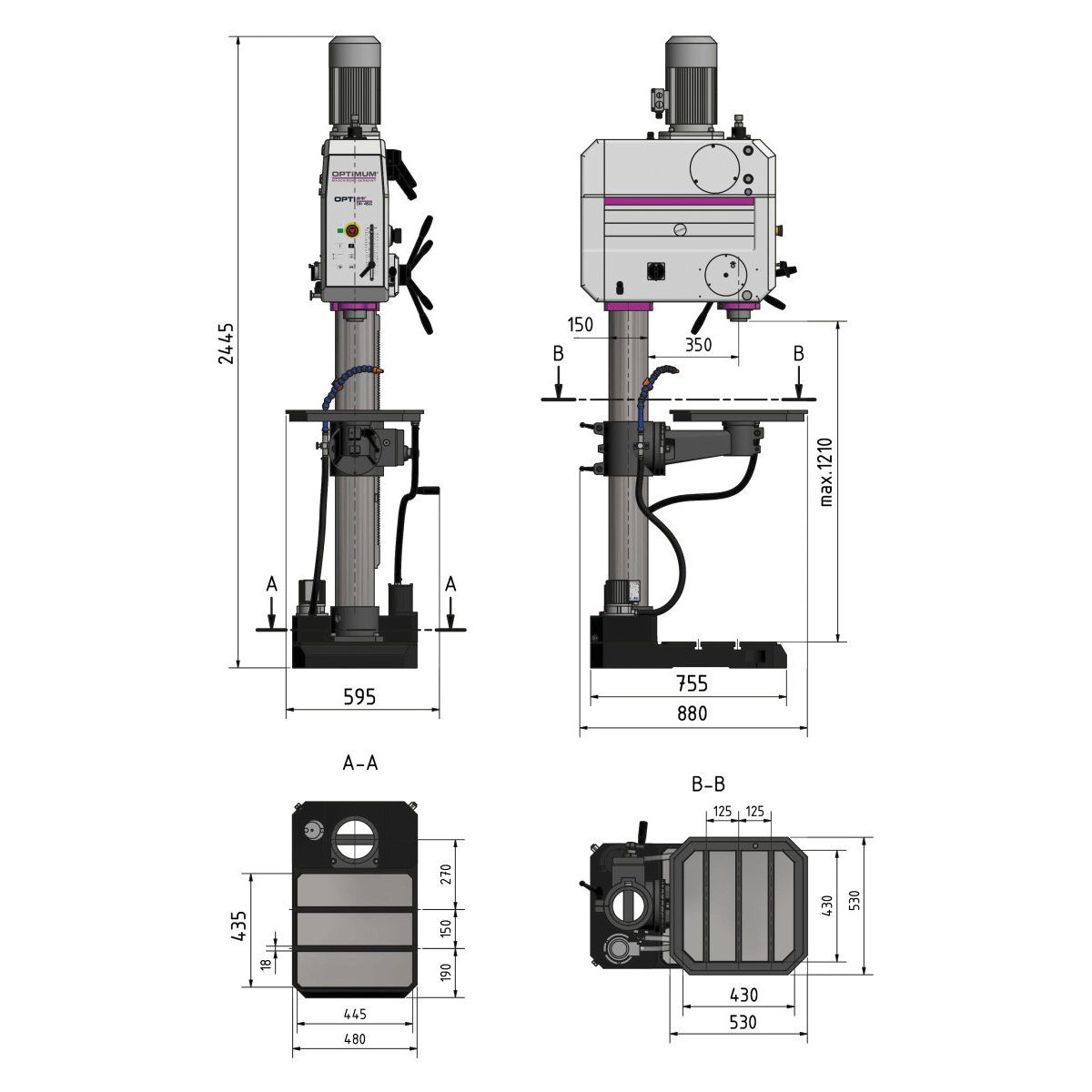

Pracovný stôl s rozmermi 530 × 530 mm poskytuje dostatočnú plochu na upnutie väčších obrobkov. Je vybavený tromi T-drážkami so šírkou 18 mm na upevnenie zverákov a upínacích prípravkov.

Stôl je možné nakloniť o ±90°, čo uľahčuje vŕtanie šikmých otvorov. Výškové nastavenie umožňuje prispôsobiť pracovný priestor veľkosti obrobku a dĺžke nástroja.

Integrované chladenie a osvetlenie

Vŕtačka disponuje chladiacim systémom s čerpadlom a nádržou umiestnenou v základni stroja. Chladiaca kvapalina pomáha odvádzať teplo z miesta rezu a prispieva k vhodným podmienkam pri obrábaní kovov.

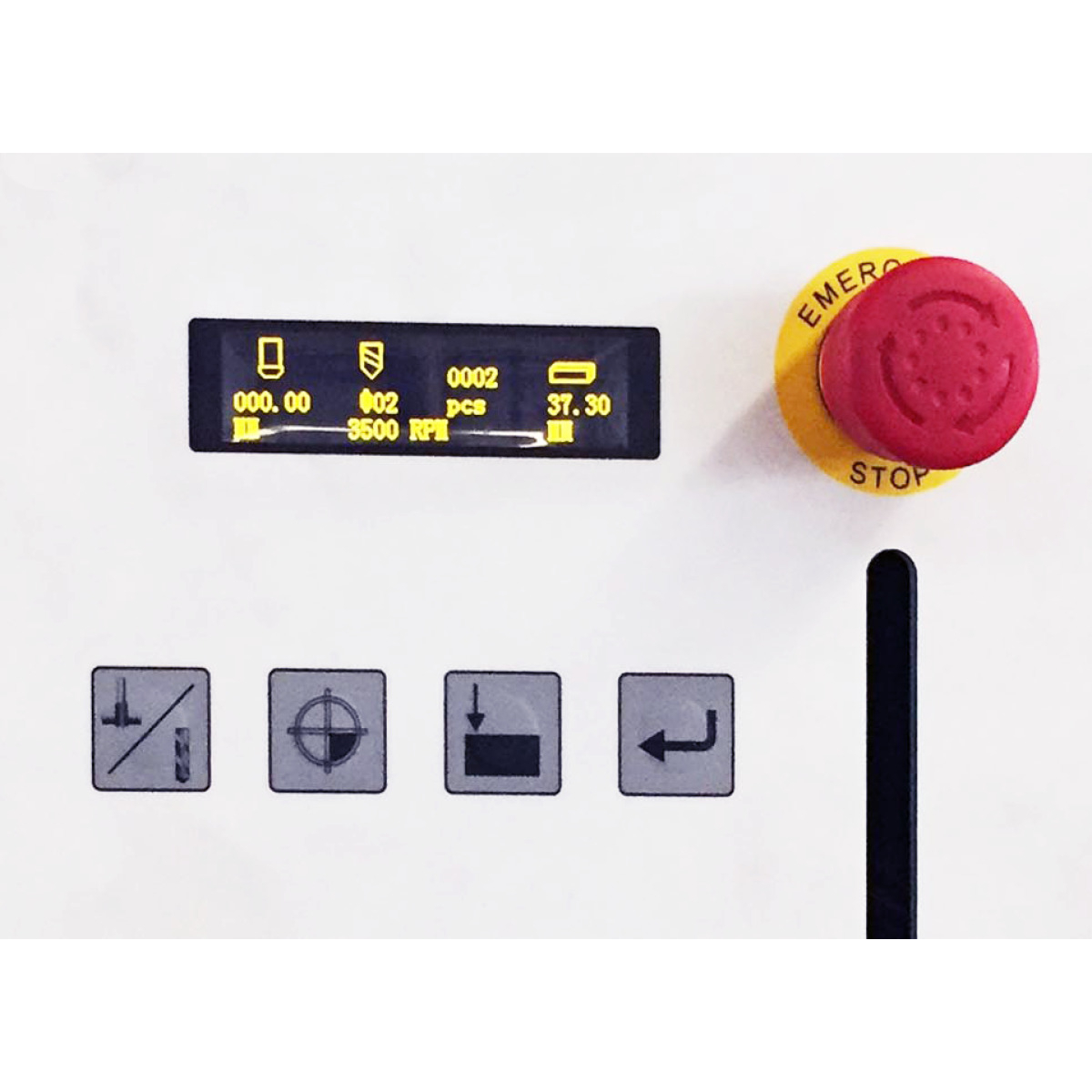

Vo vŕtacej hlave je zabudované pracovné osvetlenie. Ovládací panel je chránený pred nečistotami a striekajúcou vodou, čo uľahčuje jeho používanie v dielenskom prostredí.

Bezpečnosť a stabilita

Masívna liatinová základňa a hrubostenný stĺp s priemerom 150 mm zabezpečujú pevnú konštrukciu stroja. Veľký výškovo nastaviteľný ochranný kryt upínacieho puzdra je vybavený bezpečnostným mikrospínačom.

Mechanický doraz hĺbky vŕtania umožňuje nastaviť požadovanú hĺbku otvoru, čo je užitočné najmä pri opakovanej výrobe rovnakých dielov.

Hlavné výhody vŕtačky OPTIdrill DH 45 V

• Maximálny vrtný výkon 40 mm do ocele.
• Plynule regulovateľné otáčky 30–2 430 ot./min v štyroch rozsahoch.
• Automatický posuv vretena s tromi nastaviteľnými rýchlosťami.
• Závitovací cyklus do M30 na obrábanie vnútorných závitov.
• Veľký liatinový pracovný stôl 530 × 530 mm s T-drážkami.
• Naklápanie pracovného stola ±90° pre obrábanie pod uhlom.
• Kónus vretena MK4 na upínanie nástrojov.
• Integrované chladenie a osvetlenie pracovného priestoru.
• Robustná priemyselná konštrukcia s masívnym liatinovým stĺpom.

Obsah dodávky

• Prevodová vŕtačka OPTIdrill DH 45 V
• Upínací trn MK4/B16 pre vŕtacie skľučidlo
• Mazací olej

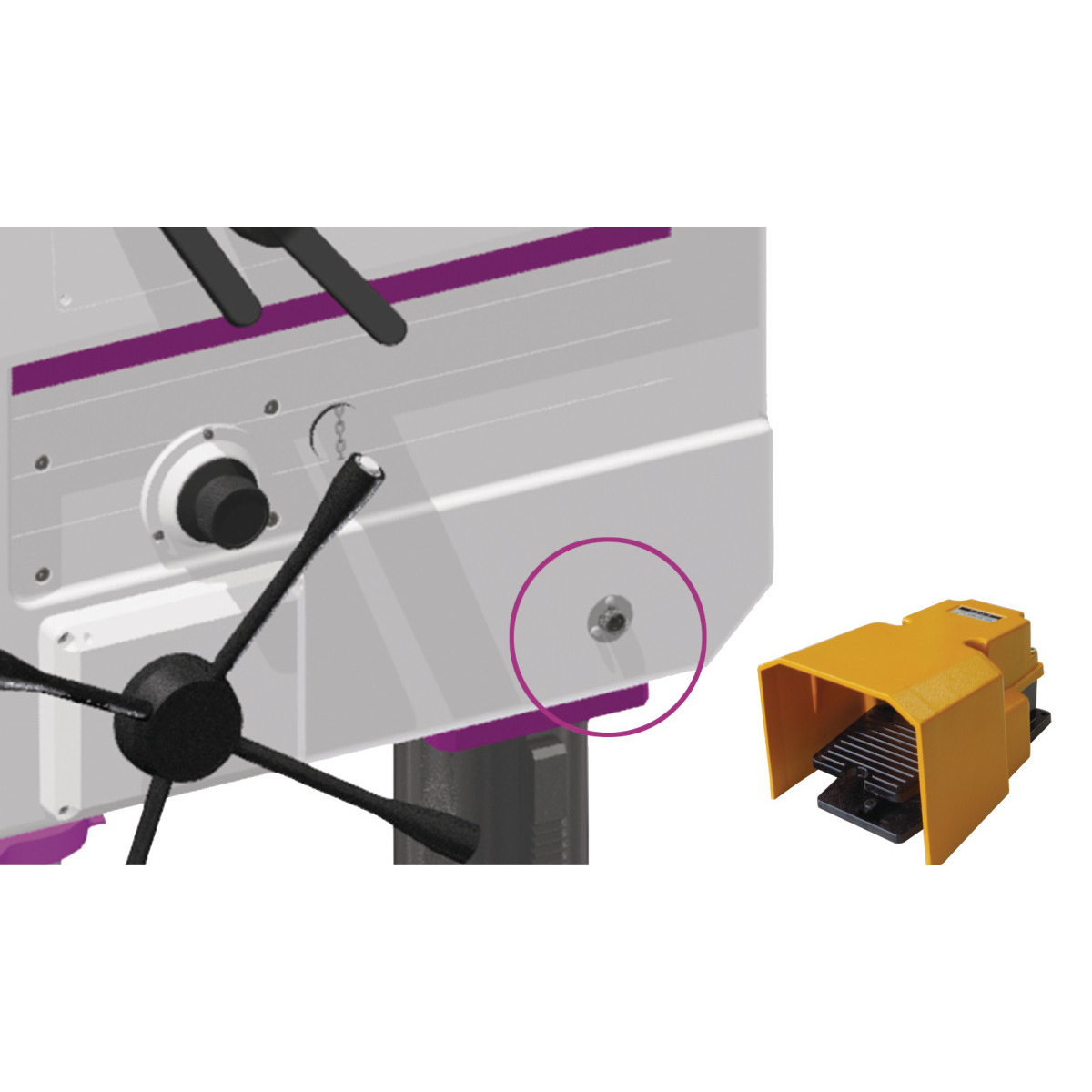

Nožný pedál na ovládanie pravotočivého a ľavotočivého chod pri závitovaní je voliteľným príslušenstvom.
