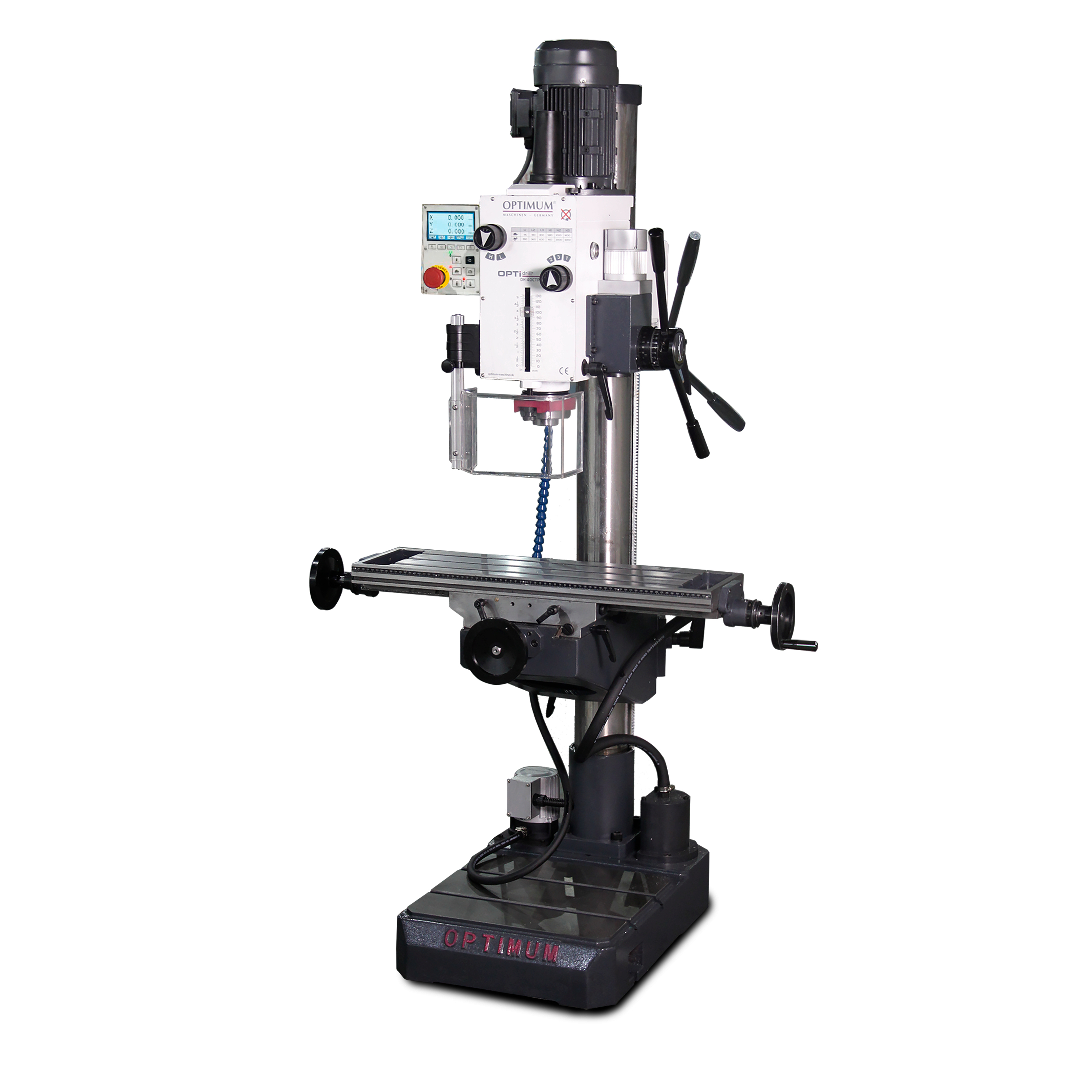

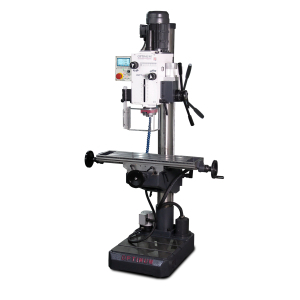

Stĺpová prevodová vŕtačka OPTIMUM OPTIdrill DH 40CTPED je profesionálny obrábací stroj určený na presné vŕtanie, frézovanie a rezanie závitov v kovových materiáloch. Kombinuje robustnú liatinovú konštrukciu, prevodovú hlavu, krížový pracovný stôl a digitálne meranie polohy (DRO), ktoré uľahčuje presné nastavenie pri obrábaní.
Vŕtačka ponúka maximálnu vŕtaciu kapacitu 32 mm v oceli, trvalú vŕtaciu kapacitu 28 mm, príkon 1 500 W a rozsah otáčok 95–3 200 ot./min. Vďaka samostatnému motoru posuvu vretena a integrovanému chladeniu je vhodná pre zámočnícke dielne, strojárske prevádzky aj bežnú výrobnú činnosť.
Prevodová hlava pre presné obrábanie
Výkonný dvojstupňový elektromotor spolu s mechanickou prevodovkou ponúka celkom 12 rýchlostných stupňov. Brúsené ozubené kolesá pracujú v olejovom kúpeli, čo prispieva k plynulému chodu prevodového mechanizmu a jeho dlhodobej prevádzkovej spoľahlivosti.
Rozsah otáčok od 95 do 3 200 ot./min umožňuje prispôsobiť reznú prevádzku priemeru nástroja, obrábanému materiálu a konkrétnej pracovnej operácii. Mechanické prepínanie rýchlostí je vhodné najmä pre dielne, ktoré potrebujú stabilné nastavenie pri opakovanom obrábaní.

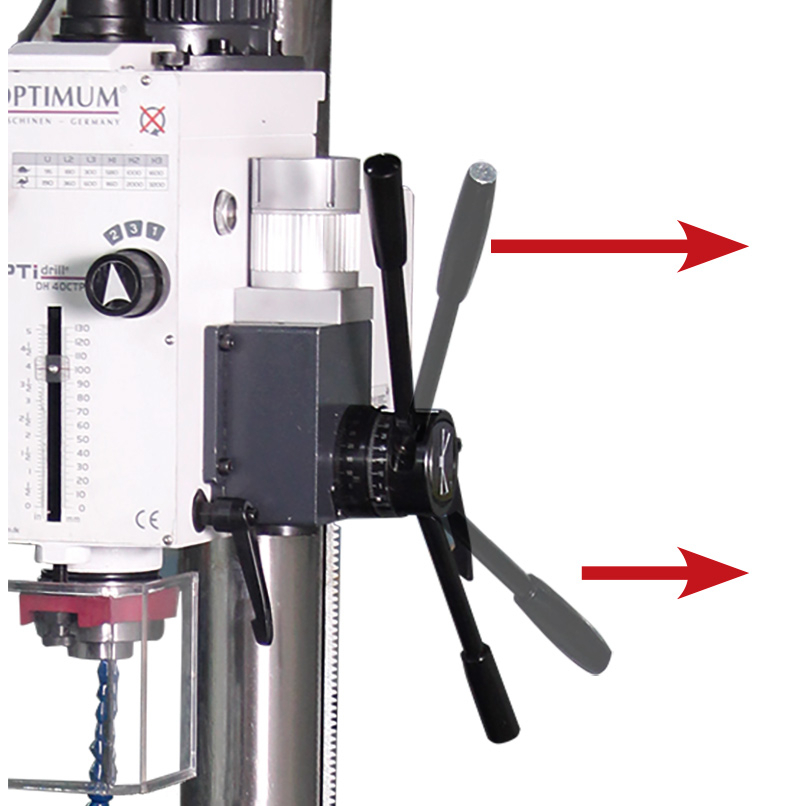

Strojový posuv vretena a rezanie závitov
OPTIdrill DH 40CTPED je vybavený samostatným motorom strojového posuvu vretena, ktorý uľahčuje vŕtanie pri opakovaných operáciách. Maximálna hĺbka vŕtania dosahuje 120 mm. Nastaviteľný hĺbkový doraz umožňuje opakovať otvory s rovnakou požadovanou hĺbkou.
Funkcia rezania závitov a pravotočivý aj ľavotočivý chod vretena rozširujú možnosti využitia stroja. Vŕtačka tak nachádza uplatnenie nielen pri bežnom vŕtaní, ale aj pri príprave závitových otvorov a ďalších dielenských operáciách.
Krížový pracovný stôl a digitálne meranie
Robustný krížový stôl s rozmermi 730 × 210 mm umožňuje presné polohovanie obrobku v dvoch osiach. Je vybavený tromi T-drážkami so šírkou 14 mm, integrovanými dĺžkovými stupnicami a nastaviteľnými koncovými dorazmi.
Digitálne meranie polohy DRO poskytuje prehľad o nastavení pracovných osí a uľahčuje presné polohovanie pri vŕtaní a frézovaní. Toto vybavenie predstavuje dôležitý rozdiel oproti základnému vyhotoveniu DH 40CTPE.
Maximálne zaťaženie pracovného stola je 50 kg. Pri práci je preto vhodné zohľadniť celkovú hmotnosť obrobku aj použitého upínacieho príslušenstva.

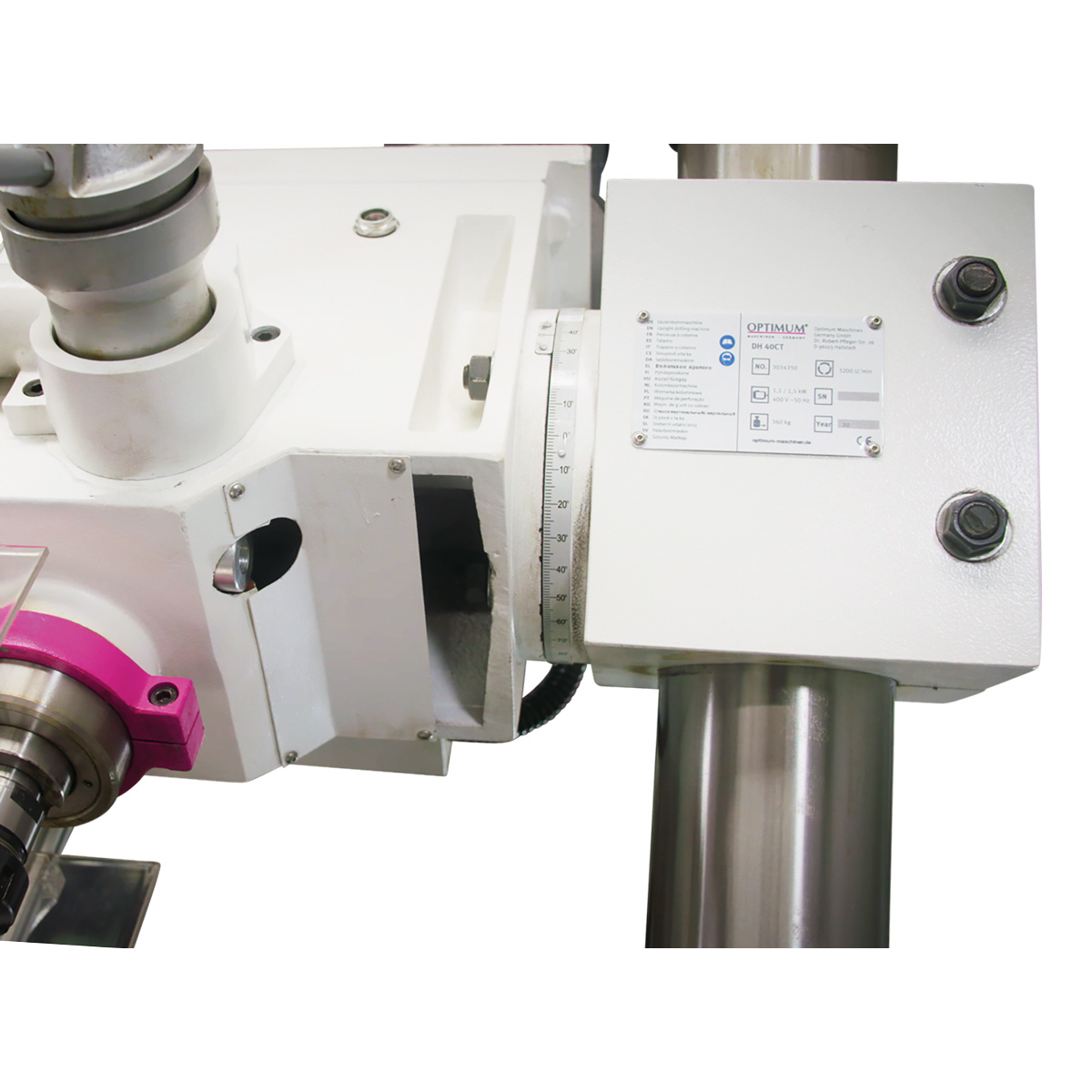

Naklápateľná vŕtacia hlava a chladenie
Vŕtaciu a frézovaciu hlavu je možné bočne naklápat v rozsahu ±45°. To umožňuje vykonávať obrábanie pod uhlom bez nutnosti použitia samostatných naklápacích prípravkov pre každú operáciu.
Výškovo nastaviteľná hlava a pracovný stôl uľahčujú prispôsobenie stroja obrobkom rôznej výšky. Integrované chladiace čerpadlo umožňuje prívod chladiacej kvapaliny do pracovného priestoru, zatiaľ čo LED osvetlenie zlepšuje viditeľnosť pri nastavovaní a obrábaní.
Hlavné výhody
- Maximálna vŕtacia kapacita 32 mm v oceli.
- Trvalý vrtací výkon 28 mm pri bežnom pracovnom zaťažení.
- Digitálne odmerávanie DRO pre presné polohovanie obrobku.
- Rozsah otáčok 95–3 200 ot./min v 12 rýchlostných stupňoch.
- Samostatný motor posuvu vretena pre pohodlnejšie opakované vŕtanie.
- Krížový stôl 730 × 210 mm s nosnosťou 50 kg.
- Naklápanie hlavy ±45° pre uhlové obrábanie.
- Integrované chladenie a LED osvetlenie pracovného priestoru.
- Možnosť rezania závitov a pravotočivý aj ľavotočivý chod vretena.
Obsah dodávky
- Vŕtacia hlava B16 s rozsahom upnutia 1–13 mm
- T-matica
- Redukčná objímka MK4 / MK3
- Kónický upínací trn MK4 / B16
- Kónický hrot Morse MT4 / B22
Technické parametre
| Výrobca | OPTIMUM |
|---|---|
| Model | OPTIdrill DH 40CTPED |
| Príkon | 1 500 W |
| Elektrické pripojenie | 400 V |
| Max. vrtací výkon v oceli | 32 mm |
| Trvalý vrtací výkon v oceli | 28 mm |
| Max. hĺbka vŕtania | 120 mm |
| Max. priemer frézy s stopkou | 25 mm |
| Max. priemer rezných hláv | 76 mm |
| Rozsah otáčok | 95–3 200 ot./min |
| Počet rýchlostných stupňov | 2 × 6 |
| Rozmery pracovného stola | 730 × 210 mm |
| Max. zaťaženie stola | 50 kg |
| T-drážky | 3 × 14 mm, rozstup 63 mm |
| Výsuv | 280 mm |
| Priemer vretena | 75 mm |
| Náklon hlavy | ±45° |
| Otáčanie vŕtacej hlavy | 360° |
| Digitálne meranie | Áno, DRO |
| Rozmery stroja (D × Š × V) | 745 × 1 060 × 2 090 mm |
| Hmotnosť stroja | 370 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie modely nájdete v ponuke značky OPTIMUM. Pri výbere vhodného stroja vám pomôže aj poradenský článok Ako vybrať stojanovú vŕtačku 400 V.
Často kladené otázky
Aký je maximálny priemer vŕtania do ocele?
Maximálny vrtný výkon v oceli je 32 mm. Pre trvalé pracovné zaťaženie výrobca uvádza 28 mm.
Je vŕtačka vhodná aj na frézovanie?
Áno. Stroj je vybavený krížovým stolom a umožňuje frézovanie frézami s stopkou do priemeru 25 mm a nožovými hlavami do 76 mm.
Má vŕtačka digitálne meranie polohy?
Áno. Verzia DH 40CTPED je vybavená digitálnym meraním DRO pre presnejšie nastavenie polohy pracovného stola.
Je súčasťou stroja chladiaci systém?
Áno, vŕtačka je vybavená integrovaným chladiacim čerpadlom na prívod chladiacej kvapaliny počas obrábania.
